Настенный стимпанк

10.05.2013 в Неопознанное

Всё началось с того, что однажды на просторах Интернета, мною были найдены фотографии авторских настенных часов, понравившихся настолько, что возникло стойкое желание иметь их дома на стене. О стимпанке говорят много, но делают мало, по этому в интернете каждый образец этой субкультуры — на вес золота! Найденный СТИМПАНК шедевр придуман и сделан гениальным Гонзало Альварезом из Испании.

1

  Сказано — сделано, раз купить искомую вещь невозможно, надо сделать подобное в домашних условиях. Замечу, что добытые фотки не были самого высокого разрешения, следовательно не давали полного представления об оригинале, по этому детали конструкции пришлось домысливать самому. Прямой набор адреса, обозначенного на фотографиях, показал, что блог больше не существует. Жаль, было желание познакомиться с создателем часов и уточнить необходимые некоторые подробности. Так как размеры оригинала были не известны, отталкивался от разумного.

16Отрисовал в Coral отдельные элементы часов с сохранением оригинальных пропорций, распечатал шаблоны отдельных элементов часов и приступил к моделированию копии,обвешавшись изображениями оригинала.

15  Материалы для часов было решено использовать самые что ни наесть настоящие, никакой фанеры, картона- пластика, и тому подобных суррогатов! Только благородное дерево, медь, латунь и дюралюминий в крайнем случае. Имеющихся у меня брусков дуба было недостаточно для воплощения задуманного, по этому недостающие деревянные элементы были выпилены из разделочной доски, купленной в магазине.

2  Материал кухонного инвентаря- экзотическая гевея, имеющая подходящую структуру и плотность.

  Технология разметки заготовок выглядела следующим образом: Бумажный шаблон распечатанный на принтере наклеивался на металл (дерево) и выпиливался по контуру. Пилёжка и обработка древесины в домашних условиях — крайне грязное и муторное дело, однако, по прошествии двух дней передо мной были все 25 необходимые деревянные детали, дубово-буково-гевеевого происхождения, ведро стружек и опилок, и убитая комната, все горизонтальные поверхности которой были устланы древесной пылью.

4

5

6

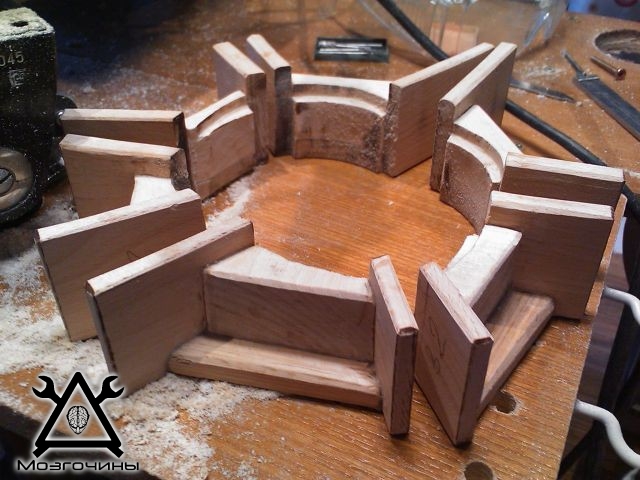

Склейка корпуса, представляющего собой некий паззл, посредством двухкомпонентной смолы, так же не была простым занятием: детальки разбегались как насекомые, доставляя массу «положительных» эмоций.

7

   8

 После полимеризации клея, работы электролобзиком, дремелем и финальной шлифовки, с удовлетворением рассматривал деревянную основу будущих часов, пропитанную в последствие какой то дрянью.

9

Дрянь сохла ДВОЕ(!!!) суток, воняла скипидаром, но в итоге дала примерно тот результат который я ожидал. На фоне убитой комнаты, вонь выглядела как издевательство! Циферблат, изготовленный из дюрали и пластмассовые декоративные шестерёнки, набранные из чего попало, загрунтованы и выкрашены в желтый (мне показалось, что так будет лучше контрастировать с красными стрелками и чёрным фоном «подложки»). «Паравая» часть конструкции представлена трубами, вентилем, фланцами, и даже одним манометром! Всё как положено!

10

Измерив смасштабированный «под себя» макет, выяснил, что трубы должны быть двух типоразмеров: 6мм и 15 мм. И если изогнуть первую трубку по нужной траектории труда не составило, то с полуторасантиметровой трубой такой номер не прошел. При попытке её изгиба по нужной кривой, тонкостенная отожженная трубка подло перегибалась с уменьшением сечения, как бы я над ней не извращался! Наполнение её песком, использование трубогиба, нагрев изгиба промышленным феном, ничего не помогало. Оставались только медные отводы, их и пришлось использовать в конструкции (заодно купил и тройник, он понадобился для имитации вентиля).

11

  Спаял элементы трубопроводов при помощи фена и 100 ваттного паяльника, решил не убиваться, и фланцы просто имитировать, тем более, что толстой меди для их «правдивого» изготовления у меня не нашлось. Фланцы были выпилены из дюралевого листа, скреплены попарно винтами М3 с гайками, надеты в нужные места трубопроводов, и зафиксированы на нём двухкомпонентным клеем. После высыхания клея, его излишки были удалены дремелем, поверхности паровых труб загрунтованы и выкрашены спреем «под медь», что создало иллюзию целостного технического узла.

 Манометр вырезан и спаян из медных 15 мм трубок, распиленных вдоль и развёрнутых для получения «листового материала», его шейка из медных гаек крепления коллектора ВАЗ 2110. Крепление магистралей к деревянному корпусу надо было бы выполнить латунными шурупами с полукруглой головкой и прямым шлицом, но в нашей «дыре» я их не нашел, и прикрутил всё паровое хозяйство обычными саморезами 3х12 и колхозным крестовым шлицом. Вот так всегда — чего коснись — НЕТ! Такая же история с крепежом рамки циферблата- обычные никелированные винты и гайки… МАССАРАКШ! Надо сказать- такие компромиссы сильно портят вид конструкции, но с этим ничего не поделаешь: мы в России, по этому будем изголяться и использовать «подножный корм»! Заклёпки на деревянных деталях сделал мебельными латунизированными гвоздями, откусанными по длине и вдавленными (именно вдавленнми, а не вбитыми молотком) в дерево при помощи переставных щипцов, что исключило сюрпризы с раскалыванием деревянных деталей и прочие «сюрпрайзы». И вот когда всё было почти готово, я проник наконец то в блог первоисточника, где были нужные мне фотографии и кое какие пояснения…Оказывается, оригинал в два «!2!» раза крупнее моей поделки! Вот чем объясняются многие мои трудности, там где у меня М3- у него М5, у меня 15 мм сантехническая трубка- у него имитация (мне так показалось), и так далее. Вскрывшиеся подробности не умаляют заслуг МАСТЕРА (автора часов), просто я сам усложнил свою поделку, вот и всё! Кстати, разрешение у автора испросить не удалось по причине того, что ни на моё сообщение в его блоге, ни на прямой запрос через «мыло» он увы не ответил. Чуть не забыл упомянуть донора часового механизма! Старый сделанный в СССР «Янтарь», выброшенный кем то на улицу, в последствие найденный мною и возвращённый к жизни.

12

13

 Результаты четырёхдневных трудов представлены ниже.

14

Всем удачи.
