Плавим фольгу разрядом конденсатора

06.11.2012 в Неопознанное, Электронные самоделки

С помощью данного устройства можно прожечь током фольгу или другой тонкий металл. Для практического применения вполне сойдёт например для рисования на фольге, лучше подойдёт тонкая фольга на бумажной основе.

Принципиальная схема:

Конденсатор — любой электролитический, чем больше ёмкость, тем лучше. Не забываем соблюдать полярность. В моём случае я питал схему от 12v.

Для удобства использования устройство собрал в корпусе шариковой ручки.

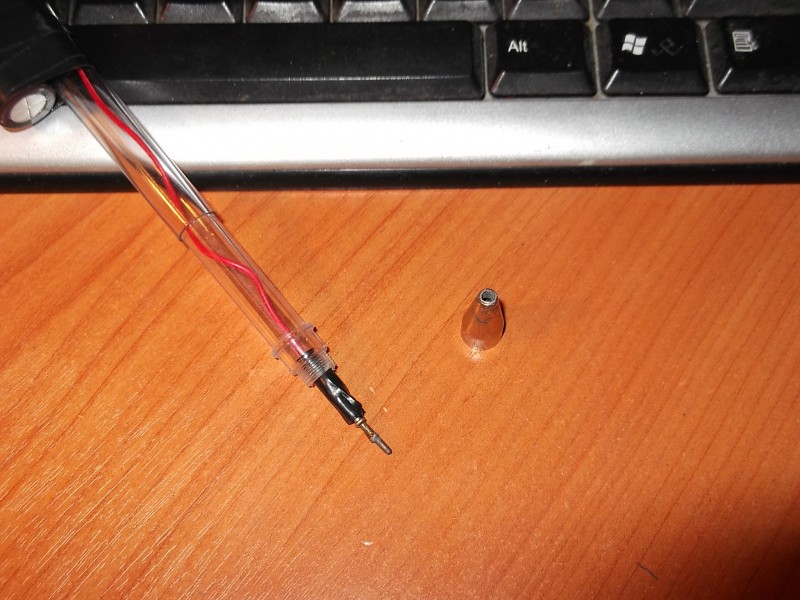

Наконечник лучше делать из антипригарного проводника, иначе часто придётся зачищать его.

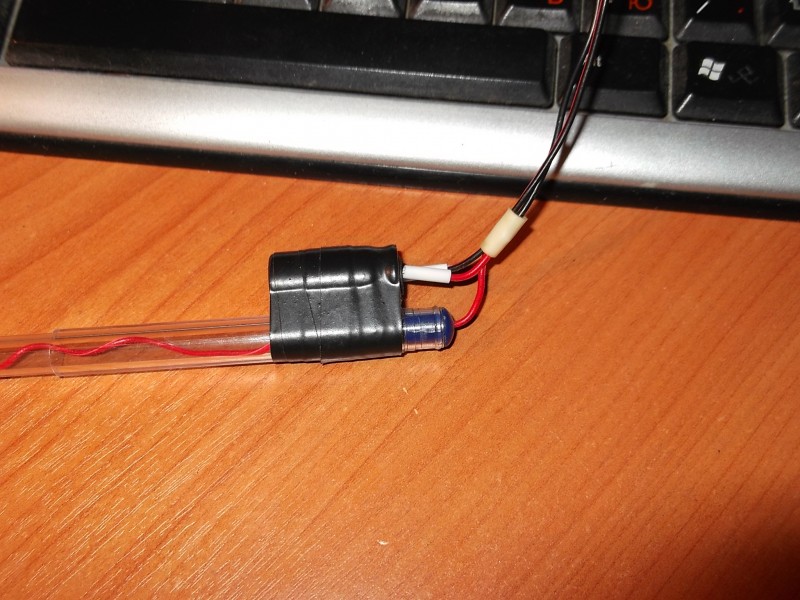

Конденсатор прикрепил изолентой:

Видео работы устройства:
