Самодельный высоковольтный блок питания

высоковольтный бп

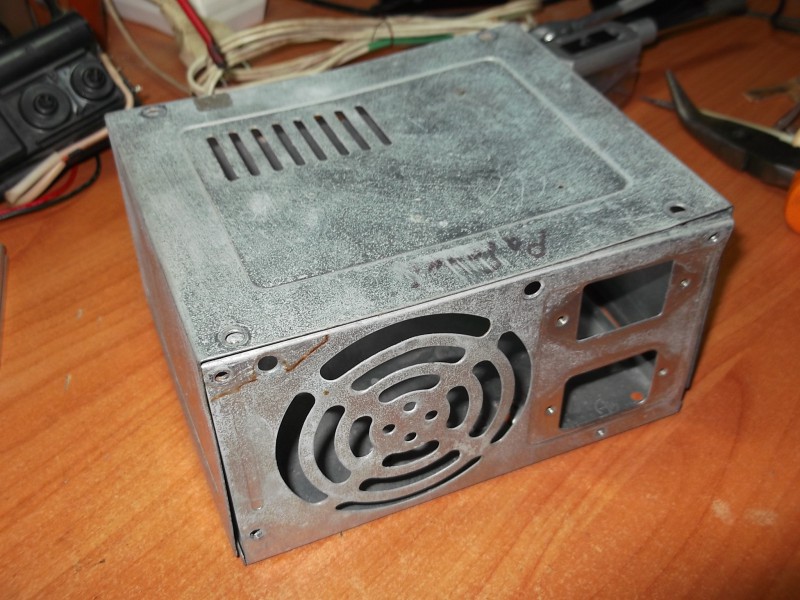

В качестве корпуса использовал скелет от компьютерного БП:

высоковольтный бп 002

Закрываем ненужные прорези:

высоковольтный бп 003

Для удобства монтажа и доработки (чтоб не сверлить каждый раз металл, а быстро прикрутить саморезом) закрепляем фанерку:

высоковольтный бп 004

Начинаем сборку:

высоковольтный бп 005

высоковольтный бп 006

высоковольтный бп 007Схема:

NxL1bEmZUE0

высоковольтный бп 008

Испытываем:









ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!


5 Replies to “Самодельный высоковольтный блок питания”

  1. Ищу специалиста, который возьмётся спаять под заказ высоковольтный слаботочный блок питания (не импульсный)

    1. Могу продать этот, либо сделать любой другой по предложенной вами схеме, при условии если все радиодетали будут у меня в наличии.

  2. я б не сказав що пристрій потужним вийшов, але працює і ладушки. і схемка проста в дрова. про всяк випадок собі скинув

    1. Схема не выдаёт большую мощность по двум причинам:
      1) Нет мощного источника питания, по этому запитывал от компьютерного БП. Если на вход дать большее напряжение, то и на выходе можно получить соответственно.
      2) Вместо irfp250 в моём блоке стоят какие-то левые мосфеты (rfp50n06).

      1. самий хилий блочара ват 150-200 видасть 5-10А 12в. може в транзисторах прикол або в частоті.
        в свій час збирав от таку штуку http://storage.flyback.org.ru/files/____555____540_432.jpg робив потужній озонатор. потужністю теж не задоволений. *доречі десь валяється.
        а колись збирав генератор на 2х здається п214 http://uchebana5.ru/images/890/1779627/982a8fed.png і строчнік від чорно-білого яшика. десь 3 см між дротами і пробой без множителя. але в транзисторів ресурс маленький був. і швидше за все, від того, що не ставив захисні діоди
