Стильный LED светильник

Перевел SaorY для mozgochiny.ru

Сегодня перед вами пошаговое мозгоруководство о том, как построить свой собственный современный 3D LED светильник с помощью лазерного резака и простых электрических компонентов. На самом деле это архитектурная модель многоквартирного здания в Чикаго, но конечный результат выглядит как стильный светильник.

17

Дизайн, который прилагается, несколько отличается от того, что на изображениях.

Шаг 1: Материалы

• 4 листа 3мм акрила 46 см 61см
• супер-клей или акриловый клей
• лазерный резак
• держатель 4 «AA» батарей
• 2 светодиода (или, на ваш выбор)
• резисторы (я использовал 270 Ом)
• печатная плата
• «морозный» спрей



Шаг 2: Справочная информация

Мы создаем 3D модель из 2-х мерных заготовок и вкладышей, смещенных на заданный интервал. Учитывая свойства акрила, детали светового колодца обрабатываем «морозным» спреем для рассеивания света.





Шаг 3: Создание 3d модели

1
В программе 3D моделирования создаем шаблоны заготовок и саму модель. При моделировании в Rhino я:

  • определил габариты светильника — 15см15см45см
  •  выбрал размер батареи и место для светодиодов — 7см7см3.5см
  •  определил высоту и размер светового колодца – 7см2.5см45см (слишком маленькие размеры не выбираем, иначе светильник будет неустойчив)
  • разработал общую форму для лампы, в данном варианте «скручивание» куба
    применяя команду «КОНТУР» создал контур модели через каждые 2.5см. (расстояние может быть скорректировано по вашему усмотрению)
  •  полученные контуры экспортировал в программу CAD и подготовил их для лазерного резака





Шаг 4: Подготовка CAD файла

2
Контуры из 3D программы подгоняем под ваш лазерный резак, то есть создаем CAD файл. Если вы не пользуетесь 3D софтом, можете просто в САПР создать прямоугольник-габарит и прямоугольники-вкладыши по заданным размерам.
Еще на этом этапе вам нужно отметить места склейки деталей, то есть на модели прямоугольника-габарита обозначить место, куда монтируются детали светового колодца.

Прилагаю полученные файлы CAD файл для лазерного резака, который имеет лоток 46 на 61 см.LEDсвет



Шаг 5: Лазерная резка

3

4
Важно! Чтоб не заляпать своими пальцами детали и предотвратить от перегрева акрил — не удаляйте синюю защитную пленку с акрила.

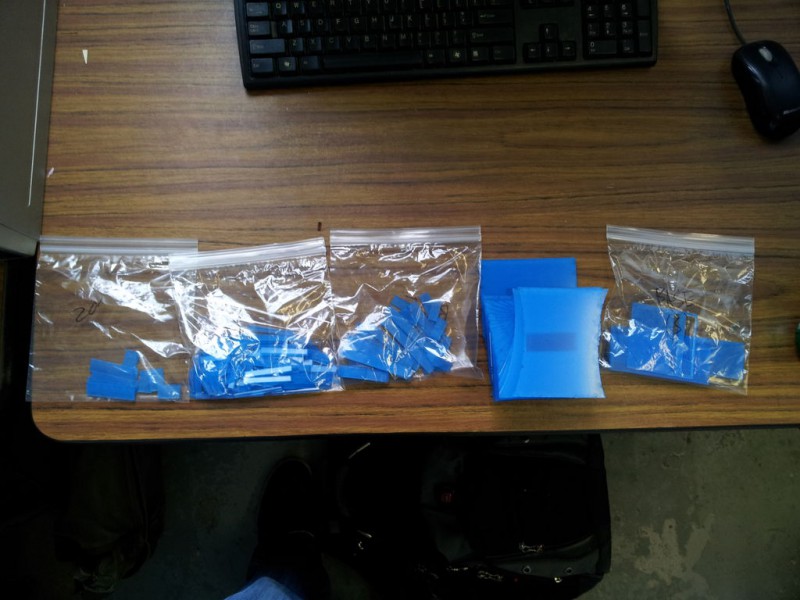

Нарезаем детали поделки и раскладываем их по пакетикам, чтоб не растерять и попутать. Остается собрать своими руками фрагменты и построить свой источник света!



Шаг 6: «Морозим» края деталей

5

6
Аккуратно и терпеливо удаляем защитную пленку с деталей, обрабатываем спреем рассеивающие плоскости светового колодца. Но, помните, чем больше слоев спрея на детали, тем больше рассеивание и меньше свечения! Оптимально 2-3 слоя. Даем спрею 15 минут, чтобы высохнуть.



Шаг 7: Собираем самоделку

7

8

9
Согласно своей задуманной 3D-поделке сажаем детали на супер-клей. В процессе сборки, проходим «наждачкой» по контуру прямоугольников-габаритов, это позволит им светиться вместе со световым колодцем.



Шаг 8: Источник света

10

11

Из радиодеталей своими руками собираем источник света. На каждый светодиод вешаем резистор, а затем соединяем их параллельно к источнику питания. Я сделал это на готовой печатной плате.

13

Саму плату прикрепил к держателю батарей обычной изолентой. Устанавливаем батарейки и монтируем получившийся источник света в основание светильника.



Шаг 9: Наслаждаемся!

15

16

zag

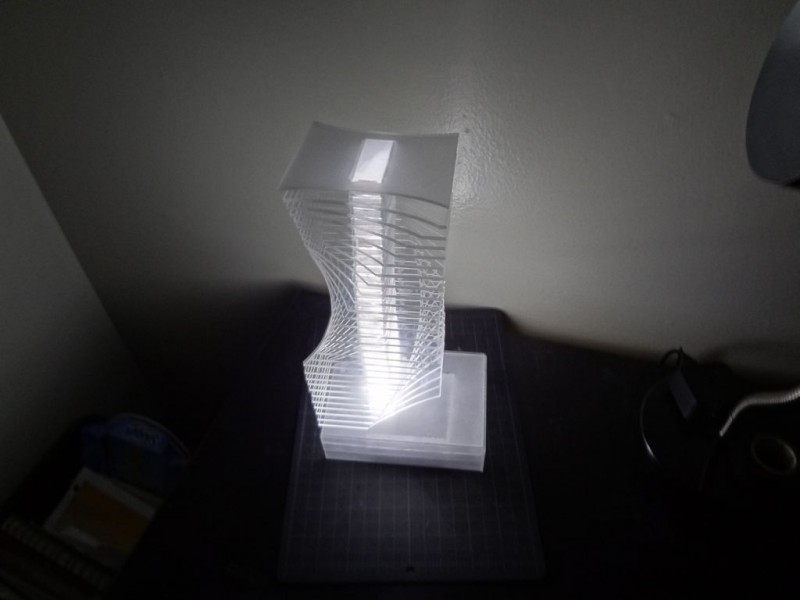

Все! Светильник готов. Радуемся мягкому свечению и собственному мозготаланту!

(A-z Source)
