Ворклог под катом.
Итак, как я уже писал, я много лет занимаюсь электротранспортом(это одно из моих направлений, есть ещё мотоциклы и т.д. , и т.п.), т.е. электровелосипедами, скутерами и т.п. ,так же я частенько изготавливаю для них разные фенечки: ввиде фар и тому подобного. Вот и в этом ворклоге хочу показать вам процесс изготовления небольшой серии микро фар, мощностью 6 ватт и светоотдачей в 450 люмен, которую я делал несколько лет назад.
Начнём,а начнём с отрезания заготовок:
Продолжим проточкой базовой формы:
Дальше идёт расточка под драйвер и выключатель:
Затем следует расточка с фронтальной стороны, на самом деле будет более корректно фрезеровка:
За тем следует сверловка и нарезка резьбы:
После чего следует изготовление герметизирующих колец из делерина(пластик),так же разбитая на процессы,перво наперво сверловка:
Расточка:
Радиальня сверловка:
И нарезка на кольца:
Возвращаемся к фонариками и производим декоративную обработку корпусов, а именно скругление:
Потом следует нарезка рёбер охлаждения:
После идёт уже окончательная распиловка корпусов на переднюю и заднюю части:
После чего можно уже скруглить хвостовики, раньше этого сделать было нельзя , незачто было бы зажать деталь в патроне:

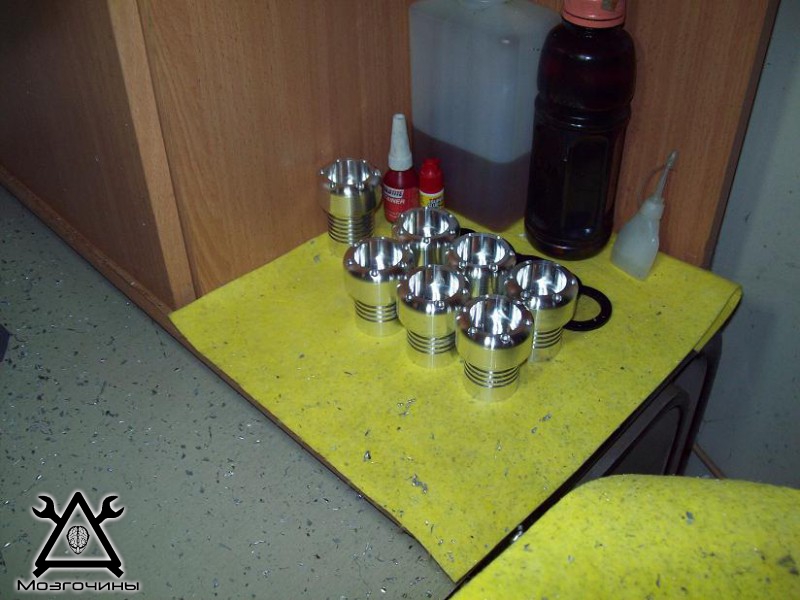

Предварительно расточив углубление под оптику, начинаем сборку микрофар:

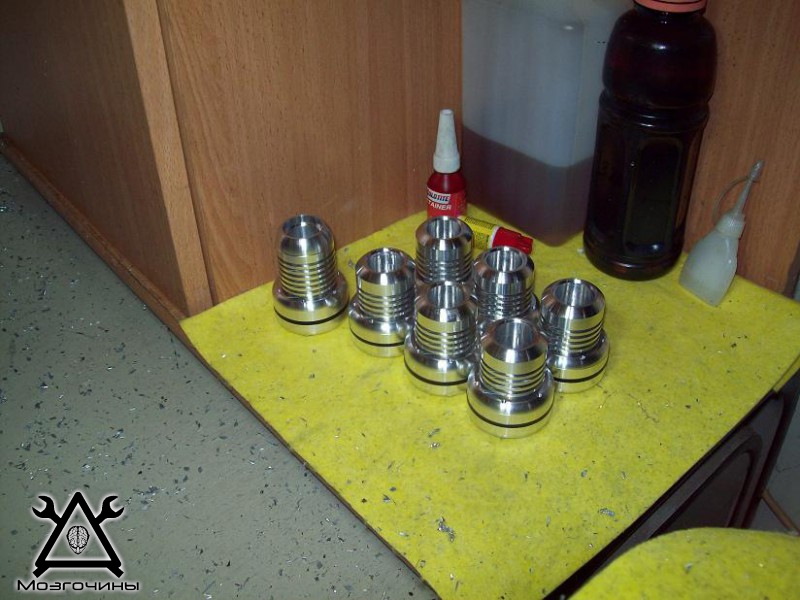

Всё они готовы:
Ну вот вроде и всё :)
Привет любителю электротяги )))
у меня тоже собран аппарат на базе дх вела + 2 500 W, a123-15ah-48v
Я предпочитаю моноприводы,они более предсказуемы.
Скоро выложу несколько аппаратов моей постройки(строил для клиентов), есть и тихоходы по 2-2.5 киловата с крейсеркой в 50-60км\ч, есть среднячки по 6-8 киловат искоростью под 70-80км\ч и есть монстр трёхколёсный с приводом на два задних колеса каждый по 12 киловат и токого 24 киловата и примерно 3-4 секунды до 100км\ч ;)
:)
А серийных за последние 10 лет через меня прошли уже тысячи(я несколько лет управлял крупнейшей мастерской по ремонту этого добра).
:)
Электроник 100км/час ЭТО КРУТО!!!
Это не так сложно как кажется, электро участвуют в гонках на 400м и ничем не уступают топфьюловым аналогам.
хорошо)- ждём, судя по качеству ваших работ это будут шедевральные средства передвижения, а вы в дальнейшем можете подсказать, помочь советом ?Планирую собрать более мощный эндурик на электроприводе.
Легко :)
А где винтовой провод такой брали.
Я подозреваю, что это не телефонный а какой то более продвинутый.
А где его можно купить ?
Даже если я вам дам адресс то вам придётся пролетёть несколько тысяч километров для того что-б купить такой,я не из России :)
Такие провода раньше были у электробритв.Но мне кажется, при желании можно и самому сделать из простого провода.
Насчёт бритв правильно, а вот самоделка растянется..
Как всегда офигенно, мастер…
Спасибо.
У тебя руки — красавчики! Такую фигню доработать до такой бомбы — это гениально!
Спасибо.
Сразу узнал мех пилу.))) Классно когда руки из того места растут от куда надо..Очень крутой и афигенский фонарик и главное индивидуальный. Ручная работа. Дорого продаешь?
Эти я делал давно,их уже нет в наличии,но когда были за неделю разлетелись по 150 доларов штука.
