Акустическая система в деревянном корпусе

Перевел alexlevchenko92 для mozgochiny.ru

Всегда приятно слушать любимую песню на волне любимой радиостанции. А особенно приятно, когда это радио сделано своими руками. В статье приводится описание того, как сделать музыкальную колонку из куска дерева, автомобильного радио, звуковых колонок и силового преобразователя.

0

Шаг 1: Создаем корпус

3

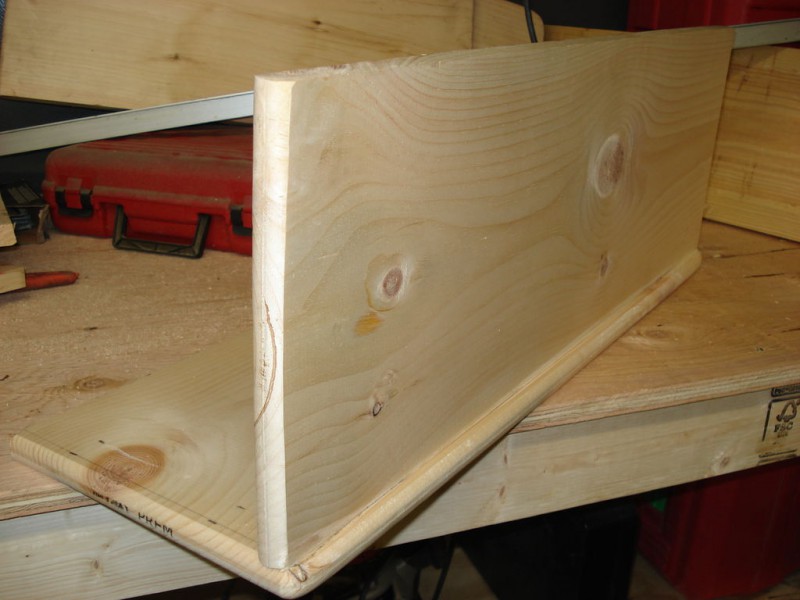

Для корпуса используется сосновая доска размерами 30x360x240 см. Отрежем 2 куска длиной в 69 см каждый, после чего разделим их еще на два куска по 27 см в ширину. Воспользуемся фрезером с круглой фрезой диаметром 1,27 см.

5

Разрежем доску для лицевой части радио. Её размеры после порезки 61 см в длину и 23 см в ширину.

4

Затем вырежем две боковые доски размерами 23*23 см.

6

Приступаем к сборке ящика. Нанесем тонкий слой клея на сопряженные поверхности, используя небольшие отделочные гвозди, соединим части корпуса воедино до полного высыхания клея.

7

Шаг 2: Вырезаем отверстия для радио и динамиков

8

9

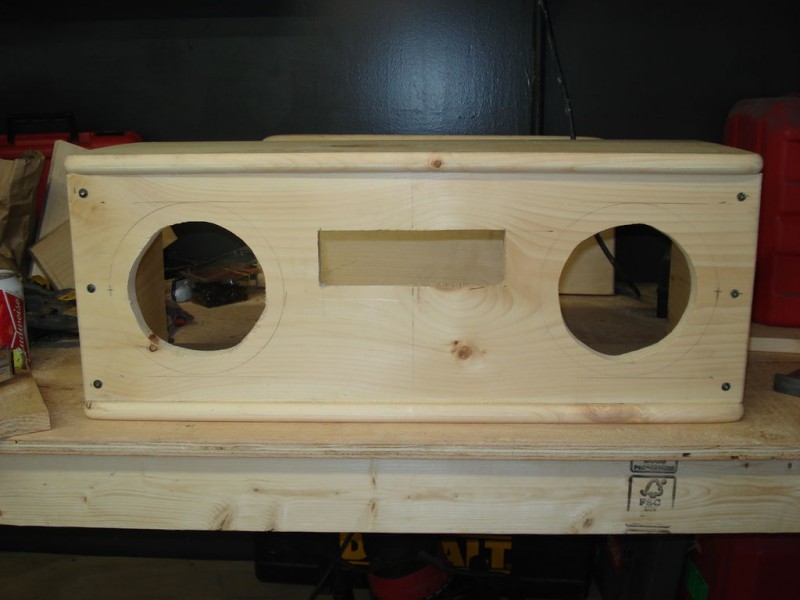

Радио размещается в центре деревянной панели на 5 см ниже от верхнего края. Динамики были перемещены на боковые кромки ящика. Под них вырезаем отверстие диаметром 13 см.

10

11

12

Шаг 3: Окрашиваем и покрываем лаком

13

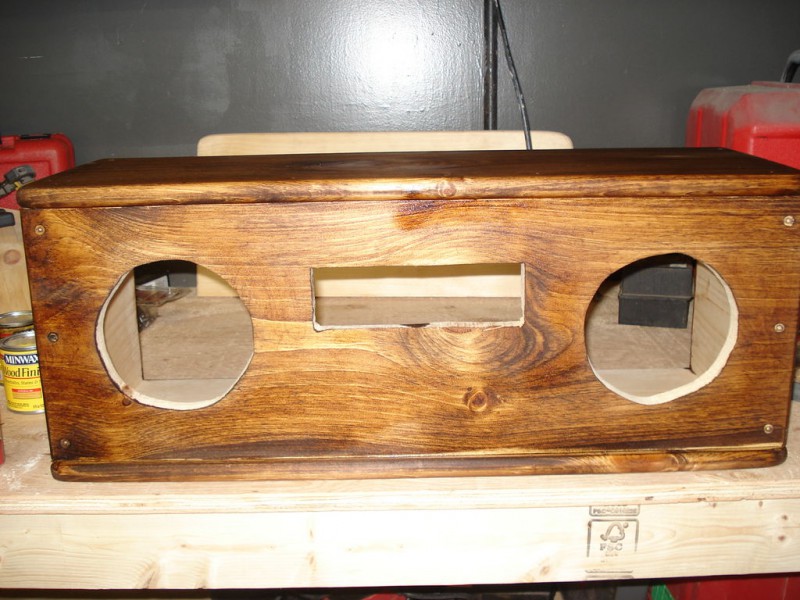

Воспользуемся морилкой.

14

Мне нравится пользоваться «minwax polycrylic» на водной основе для защитного покрытия. Она не имеет запаха и сохнет довольно быстро.

43

Шаг 4:Суть дела

На рисунке показана стерео и акустическая система.

1

На втором –12 В преобразователь питания, которому больше 25 лет.

2

На третьем –все компоненты, что необходимо приобрести для антенны.

34

Шаг 5: Установка магнитолы и динамиков

16

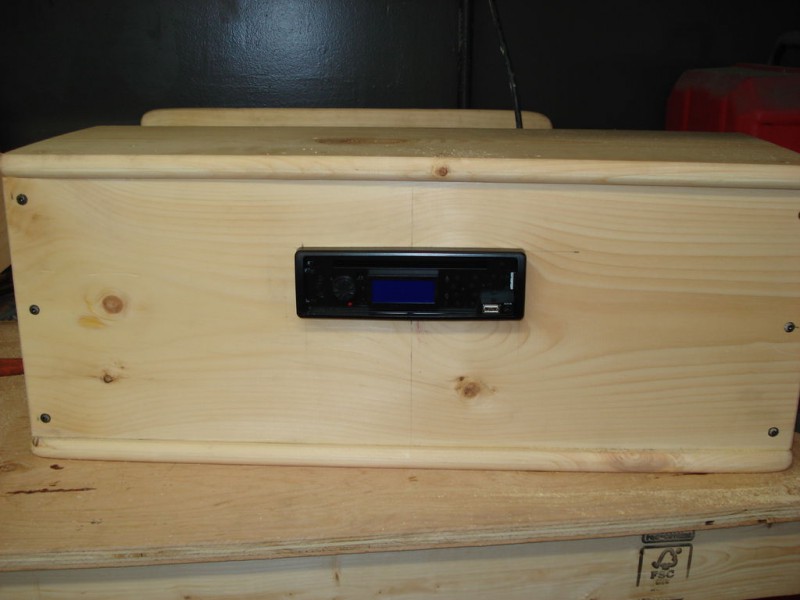

Установим динамики с помощью винтов. Нанесем силиконовый герметик в зазор между магнитолой и доской для более плотной посадки.

17

Шаг 6: Закрепляем компоненты

На 1-й картинке – преобразователь питания, что установлен под магнитолой.

18

2-я – Т-образный кронштейн, что был сделан из железных уголков 0,75*0,75 см для поддержки магнитолы.

19

20

3-й – способ установки кронштейна.

21

Шаг 7: Жмут проводов

1-я –верхний штекер для динамиков. Нижний для питания.

23

2 и 3: показывает, как подключать магнитолу к питанию и динамикам.

26

27

  • Красные и желтые провода, подключаются к клеммам питания преобразователя;
  • Черный провод подключаем к «земле» преобразователя;
  • Фиолетовый и фиолетовый с черной полосой идет на правый задний динамик;
  • Аква и аква с черной полосой идет на левый задний динамик;
  • Серый и серый с черной полосой идут на передний правый динамик;
  • Белый и белый с черной полосой идут на передний левый динамик.

Шаг 8: Установка антенны

36

35

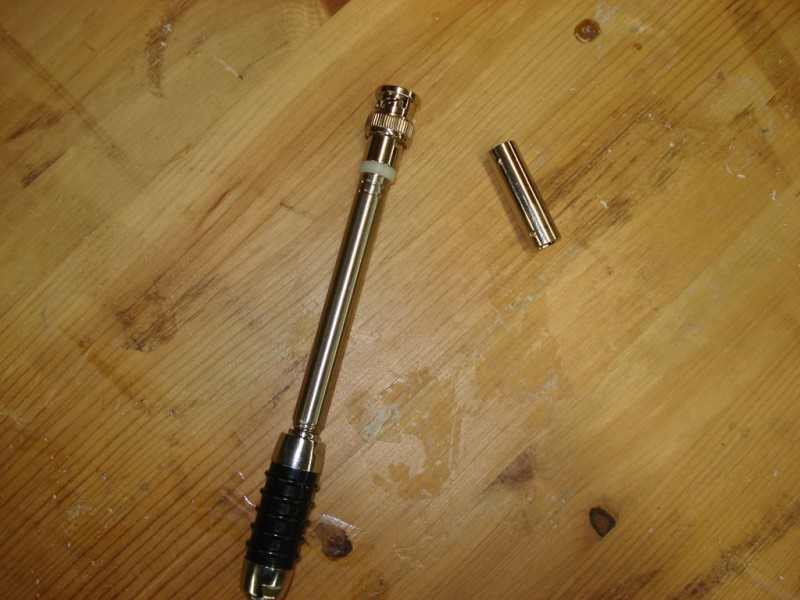

Просверлим отверстие диаметров 0,35 см в верхней части коробки радио, что соответствует разъему motorola 0,35 см.

38

Установим адаптер антенны в заднюю часть магнитолы.

37

Подключим кабель антенны к радио.

39

Шаг 9: Ручка

24

Установим ручку на деревянный короб радио-системы.

25

Шаг 10: Завершающий этап

33

42

28

30

Шаг 11: Великолепный звук

(A-z Source)
