Встраиваем акустику в системник (Акустический гибрид)

Всем доброго времени дня и ночи!

Сначала небольшая предыстория, как я дошел до такого решения.  Сломался как-то у меня  ноутбук, и на работу пришлось таскать персональник  собранный из всякого подручного хлама, а как мы знаем это куча проводов и неудобства, из которого самой большой проблемой оказались наушники. Из помещения нужно частенько выходить, и пару раз случалось что системник выходил вместе со мной =) дабы не угробить и этот комп решил что-то предпринять, порылся в мастерской и нашел давно мертвые колонки, так как меня напрягали провода которых и без этого куча, родилась идея акустического гибрида, чтоб и звук и без лишних проводов. Идея есть,

IMG0042A

Пора реализовать!

Для этого нам понадобится:

— подопытный компьютер

— любые колонки с питанием схемы 12 вольт и менее

— любое ненужное устройство со стандартным разъемом питания (флоппи, DVD, винчестер)

— шлейф от этого же устройства

— инструмент

IMG_20140901_180221

Начнем

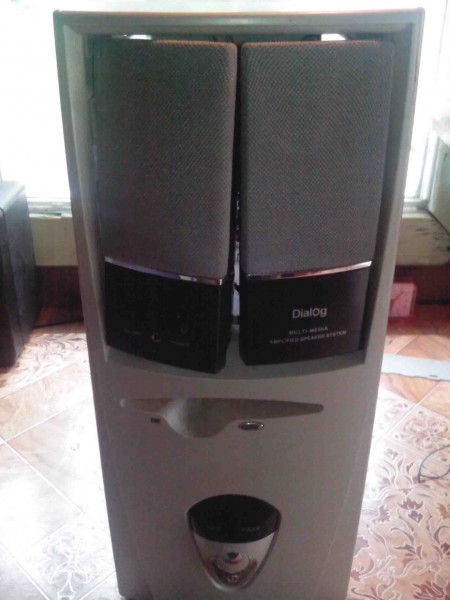

Сначала планировалось использование только динамиков и платы усилителя, но после обследования выяснилось, что колонки аккурат становятся в проем для приводов, остается только закрепить, можно также использовать любые другие поверхности для размещения и крепежа динамиков.

IMG_20140901_180737

Но вся затея ради того, чтобы избавится от проводов и оптимизации всего процесса разматывания, подключения и т.п.

Сейчас немного электроники, не пугайтесь все просто, если вы можете припаять провод и правильно вставить батарейки в пульт, то у вас все получиться.

Нам нужно сделать так чтобы колонки получали питание и звук прямо от компа, без розеток и путающихся проводов. Для этого их сначала нужно разобрать и немножко модифицировать.

Питание

Возьмем его из стандартного штекера 5-12в.  желтый (светло оранжевый) и черный провода 12в, красный (темно оранжевый) и черный 5в.

Внимание! Не стоит подключать питание колонок к разъемам вентиляторов, могут быть проблемы с работой компьютера….  Потому что такие разъемы могут не выдержать нагрузки и сгорят (пояснение сильно упрощено).

IMG_20140901_181028

Для удобства подключения, нам понадобиться стандартный разъем питания, в моем случае из мертвого DVD привода.

IMG_20140901_181552

Добыть его можно любым способом, главное чтобы он остался цел, я разобрал привод и вырезал разъем с платы вместе с контактной группой, ножовкой по металлу.

IMG_20140901_183028

Далее к нему припаиваем провода, на те контакты которые нам нужны, в  моем случае они были подписаны прямо на плате, если же нет, можно ориентироваться по штекеру питания и цвету проводов.

Чтобы подать ток от блока питания (далее БП) компа, нужно обойти БП колонок (трансформатор и диодный мост). Для этого нужно припаять провода от нашего вырезанного разъема  на выводы силового конденсатора + и —  так легче определить нужную нам  цепь, этот конденсатор обычно больше остальных  и его сложно спутать с другими, может быть надпись 16в, 18в, но не меньше 12-ти.

IMG_20140901_184519

Теперь займемся звуком. Для этого нам понадобиться контактная колодка от шлейфа и кусок кабеля по которому подавался (звук, сигнал) на колонки, его можно даже не отпаивать от платы а просто обрезать штекер, только не под ноль еще пригодиться.

IMG_20140901_190828

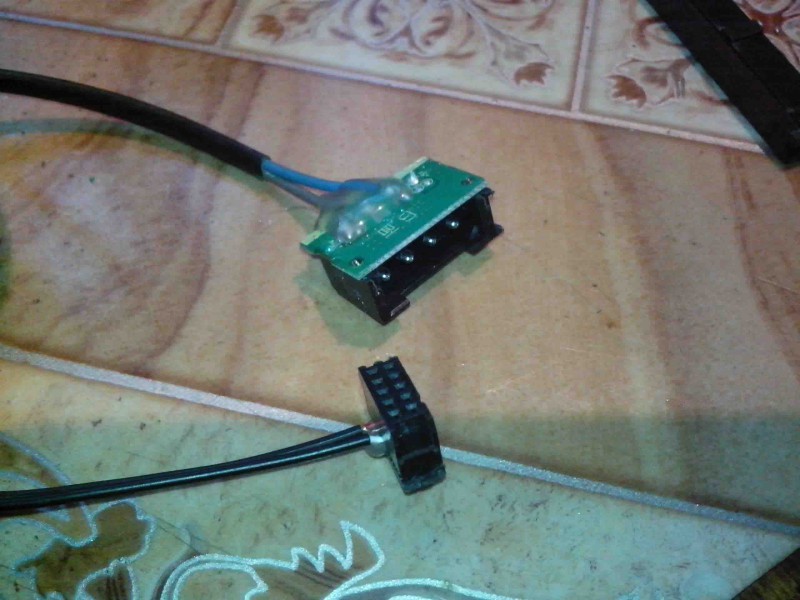

Конец кабеля, где был штекер припаиваем на колодку, точнее на ее часть, согласно распиновки аудио выхода вашей материнской платы, можно найти в интернете или документах на материнку.  Два экрана на GND, и по проводу на AUD-OUT-L, и AUD-OUT-R.

audfront0sd

IMG_20140901_200547

Вот так выглядит этот выход, может находиться совершенно в любом месте, обычно,  в обычном компе сюда подключены гнезда передней панели, но это не беда, у большинства материнских плат имеется вторая группа таких же контактов, если же нет, придется выбирать что вам нужнее или параллелить.

IMG_20140901_191113

Когда все спаяно и подключено, можно проверить систему на работоспособность и исправить недочеты, если они есть.

Если все круто и работает можно приступать к монтажу колонок.

Мне осталось просто вставить на место и залепить терма клеем.

IMG_20140901_203522

Будут вопросы, задавайте, во всем разберемся, поможем, подскажем, если сами не знаем, найдем тех кто знает!

Видео самоделки:

Эту тему можно исполнить и в другом виде, комп в колонки запихнуть или еще как, применяйте голову, изобретайте, делитесь опытом, всем удачи, всем до новых встреч, пока!!!

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!


6 Replies to “Встраиваем акустику в системник (Акустический гибрид)”

  1. попробывал сделать тоже только колонки без корпусов. Сильный фоновый шум. установил что фон из-за питания, подкльчал к внешнему блоку питания 12 в: импульсный — помехи есть, не импульсный помех нет.
    Вопрос можно ли всетаки запитатся от БП компа и при этом убрать помехи?

    1. Конечно можно убрать помехи, скорее всего у тебя умер конденсатор питания или просто не хватает его мощности, можно попробовать добавить конденсатор на контур питания мкф на 300 если не поможет побольше взять, но не слишком большой, иначе блок питания может в защиту уйти при включении, можно и другим путем через стабилизирующую микросхему.

  2. Лайк ))
    А еще можно было бы сделать наоборот:
    Встроить материнку с обвязкой в какую-нибудь ретро-радиолу ну или в музыкальный центр.
    Ну или в домашний кинотеатр, чтобы сразу все-в-одном и объемное звучание!
