Аппарат для точечной сварки на базе Arduino

Перевел Creator для mozgochiny.ru

Привет, мозгочины! Представляю вашему вниманию аппарат для точечной сварки на базе микроконтроллера Arduino Nano.

FSLKFRQIL2C96LD.LARGE

Данный аппарат можно использовать для приваривания пластин или проводников, например, к контактам аккумулятора 18650. Для проекта нам понадобится источник питания напряжением 7-12 В (рекомендуется 12 В), а также автомобильный аккумулятор напряжением 12 В в качестве источника электропитания самого сварочного аппарата. Обычно стандартный аккумулятор имеет емкость 45 А/ч, что вполне достаточно для приваривания никелевых пластин толщиной 0,15 мм. Для приваривания более толстых никелевых пластин вам понадобится аккумулятор большей емкости или два соединенных параллельно.

Сварочный аппарат генерирует двойной импульс, где значение первого составляет 1/8 часть от второго по длительности.
Длительность второго импульса регулируется с помощью потенциометра и отображается на экране в миллисекундах, поэтому очень удобно регулировать продолжительность данного импульса. Диапазон его регулировки от 1 до 20 мс.

Посмотрите видео, где подробно показан процесс создания устройства.

Шаг 1: Изготовление печатной платы

FVT5CAJIL2645TU.LARGE

FSPPOUBIL2645UJ.LARGE

FALYP5ZIL26469G.LARGE

FZBM7C4IL2646AV.LARGE

FZJC0NKIL2648VA.LARGE

FZQV7EUIL2648W3.LARGE

Для изготовления печатной платы можно использовать Eagle файлы, которые доступны по следующей сноске.

Самый простой способ – это заказать платы у производителей печатных плат. Например, на сайте pcbway.com. Здесь можно приобрести 10 плат по цене примерно 20 €.

Но если вы привыкли делать все самостоятельно, тогда для изготовления прототипа платы используйте прилагаемые схемы и файлы.

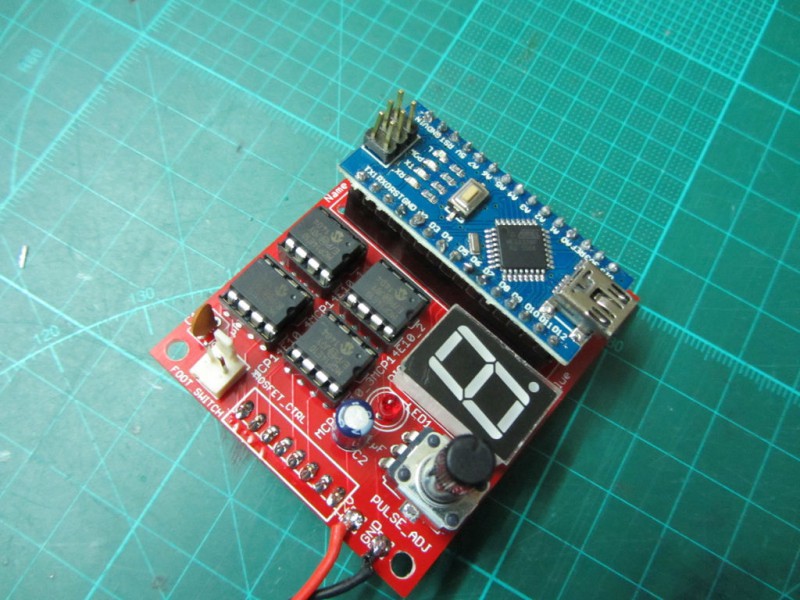

Шаг 2: Установка компонентов на платы и припаивание проводников

FZ59944IL2C96I7.LARGE

FZU3AZDIL2C96GS.LARGE

FKHTOH7IL2C96GT.LARGE

F83Z50QIL2C96JO.LARGE

FDW8RT3IL2C96LH.LARGE

FQBDU43IL2C96IA.LARGE

Процесс установки и припаивания компонентов достаточно стандартен и прост. Устанавливайте сначала небольшие компоненты, а затем более крупные.

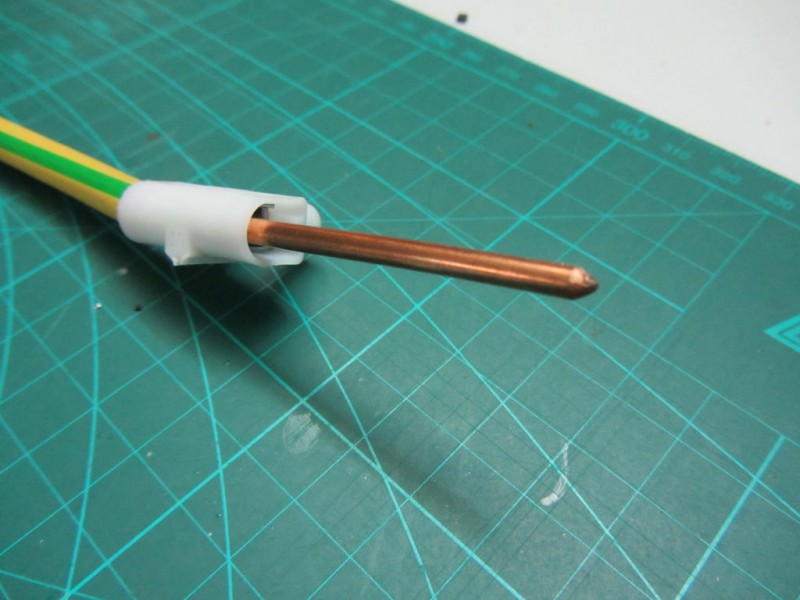

Наконечники сварочного электрода сделаны из твердой медной проволоки сечением 10 квадратных миллиметров. Для кабелей используйте гибкие медные провода сечением 16 квадратных миллиметров.

Шаг 3: Ножной выключатель

F7XTVDSIL2C96NL.LARGE

F4GDFEYIL2C96MU.LARGE

FI2N17YIL2C96MT.LARGE

Для управления сварочным аппаратом вам потребуется ножной выключатель, поскольку обе руки используются для удержания наконечников сварочного электрода на месте.

Для этой цели я взял деревянную коробку, в которую установил вышеуказанный выключатель.

Желаю удачи!

(A-z Source)

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!


About Creator

4 Replies to “Аппарат для точечной сварки на базе Arduino”

  1. Я собі подібний зварювальник зробив, але замість автоакума використав транс на 5 кВт (від автотрансформатора) і комутую не низьковольтний вихід (там надто великі струми), а вхідну 220 В через симістор BTA40 і оптосимістор з переходом через 0

  2. цікаво наскільки довго проживе. польовики мають різний опір, жодних спроб його вирівняти не було зроблено. думаю будуть вилітати один за одним. автомобільний акумулятор — то сильно

      1. подивився. таки так. в перетворювачах паралельно ставлять купу польовиків і порядок. дякую за корисну інфу. звик до совкової елементної бази, якщо і ставлю польовий, то зазвичай одного irf 640 вистачає на всі випадки
