Светильник «лесная сказка» часть 1

Перевел alexlevchenko92 для mozgochiny.ru

0

В продолжение грибной тематики, представляю вашему вниманию статью о том, как сделать своими руками уникальный гриб-светильник.

1

2

Эти грибы очаровательны. Они питаются от трех батареек типа АА. Такой светильник легко сделать.

3

4

5

Шаг 1: Материалы и инструменты

6

Вам понадобятся следующие инструменты:

  • Ножницы;
  • Кусачки;
  • Паяльник и припой;
  • Полиэтиленовая пленка;
  • Дрель.

7

Необходимые материалы:

  • Батарейный блок для 3-х батарей типа АА, со встроенным выключателем;
  • Тонкие провода (красный и чёрный);
  • Коряга или кусок сухой коры;
  • Светодиоды;
  • Резисторы (их величина зависит от светодиодов, которые вы используете, см. Шаг 3 для получения дополнительной информации);
  • Акварельные краски;
  • Силиконовый герметик.

Шаг 2: Выбираем светодиоды

8

Так много возможностей… Можно использовать любой цвет, размер и тип светодиодов.

9

Для вдохновения взгляните на фотографии реальных грибов. Взгляните на то, как они растут, как они формируются. Грибы в ночнике должны выглядеть весьма разнообразно и органично.

10

При выборе светодиодов выберем цвета, которые близки к будущим грибам и прекрасно будут гармонировать с цветовой гаммой. Если гриб будет красным, то следует выбирать красный или теплый белый светодиод. Если вы хотите сделать белый гриб – белый светодиод.

11

Шаг 3: Выбираем резисторы для светодиодов

12

Для защиты светодиодов от перегорания воспользуемся токоограничивающими резисторами.

Необходимо, чтобы падение напряжения лежало в безопасных пределах напряжения питания светодиодов. Подключим резистор последовательно с каждым светодиодом. Значения резистора зависит от типа светодиода, но как правило с блоком питания 4,5 В, значения следующие:

  • Красный ————150 Ом;
  • Желтый ———120 Ом;
  • Зеленый ———120 Ом;
  • Синий ———-56 Ом;
  • Белый ———56 Ом;
  • Теплый белый —-56 Ом.

Если вы знаете, как рассчитывать сопротивление для светодиодов, то тогда переходим к следующему шагу, если же нет, то читаем ниже.

Почему добавление резистора помогает защитить светодиод от перегорания? Резистор уменьшает значение тока, что идет от блока питания.

R = (Vs — VL) / I

Можно конечно использовать калькулятор, но это же скучно. Давайте узнаем, как сделать это вручную.

В принципе, R обозначает величину резистора (который мы установим на входе), Vs значение напряжения источника питания (4.5В в нашем случае) и VL – значение напряжение питания светодиода. Наконец, I ток питания светодиода.

Давайте предположим, что светодиод питается от 2,5 В и потребляет 20 мА.

Таким образом Vs=4.5, VL=2.5 и I=0.02

  • R = (4.5 — 2.5)/0.02;
  • R = 2/0.02;
  • R = 100.

Поэтому нужен резистор величины 100 Ом. Все просто.

  • Красный —————— 1.8V
  • Желтый ———— 2.1V
  • Зеленый ————- 2.1V
  • Синий —————- 3.4V
  • Белый ————— 3.4V
  • Теплый белый —- 3.4V

Шаг 4: Подключаем светодиоды

13

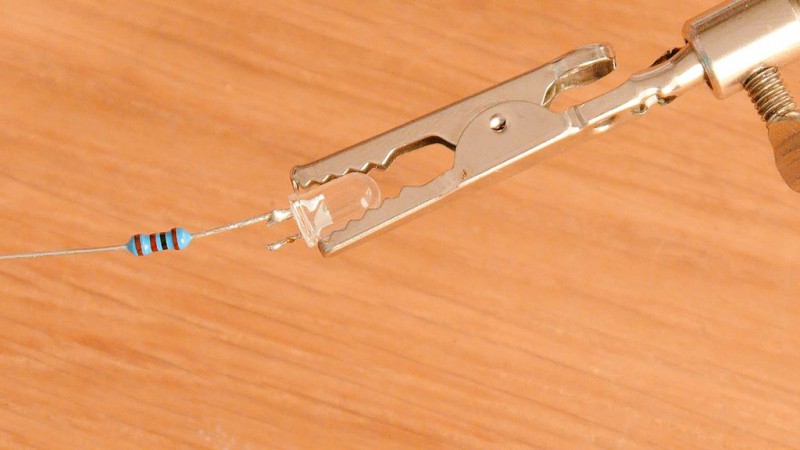

Во-первых, отрежем выводы светодиодов с помощью кусачек и припаяем резистор к положительному выводу. Положительный вывод – выходит с меньшей пластины, внутри светодиода и называется анодом. Большая пластина является катодом – отрицательным выводом.

14

Не подрезайте выводы резистора, их жесткость обеспечит поддержку грибной ножки. При проработке дизайна можно выгибать её в разных положениях.

15

Наконец, припаяйте черный провод к катоду светодиода, а красный провод – на свободный вывод резистора. Когда все сделано, можете скрутить провода вместе, чтобы все выглядело аккуратно.

16

Шаг 5: Доработка светодиода

17

Купол элемента фокусирует свет в довольно узкий пучок. Для проекта это плохо, поскольку будет лишь небольшое светлое пятно на шляпке гриба.

18

К счастью, это довольно легко исправить. Просто отрежем кусачками купол светодиода. Будьте осторожны, чтобы не срезать лишнего и не повредить пластины элемента.

19

Альтернативой этому будет использование светодиодов с плоскими головками или светодиодной ленты. Последние не требуют большого мастерства пайки но дают превосходный результат.

20

Шаг 6: Смешаем силикон

Для ножек и шляп воспользуемся силиконом, поэтому они будут гибкими и частично прозрачными.

21

Силикон предназначался для герметизации краёв ванн, раковин. Купленного тюбика герметика хватит на целый лес грибов.

При работе с ним соблюдайте осторожность. Он не на водной основе, удалить его можно будет только растворителем. После работы тщательно вымойте руки.

22

Положите немного силикона в пластиковый контейнер и смешайте его с акварельной краской. Добавляйте краску постепенно, для получения необходимого цвета. Экспериментируйте!

Шаг 7: Создаем ножки

23

После того, как вы произвели первый замес, положите светодиод на кусок пищевой плёнки, затем положите на него немного силиконовой смеси.

24

Теперь положим плёнку поверх светодиода. Сформируем силиконовую ножку вокруг резистора и проводов. Она должна легко сгибаться и быть гладкой.

25

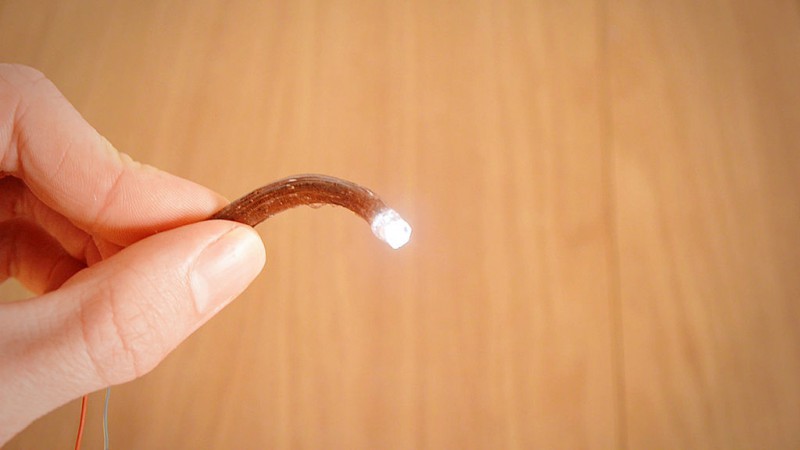

Оставьте все на 2-3 часа, до полного высыхания (все зависит от марки силикона) после чего снимите плёночную обертку. Теперь у вас есть грибной стебель. Из-за сопротивления внутри ножки, её можно согнуть и она сохранит свою форму.

26

27

Продолжение следует…
