Электронные часы из жёсткого диска часть 2

Перевёл alexlevchenko92 для mozgochiny.ru

В продолжении статьи о электронных часах, что сделаны своими руками.

1

3

6

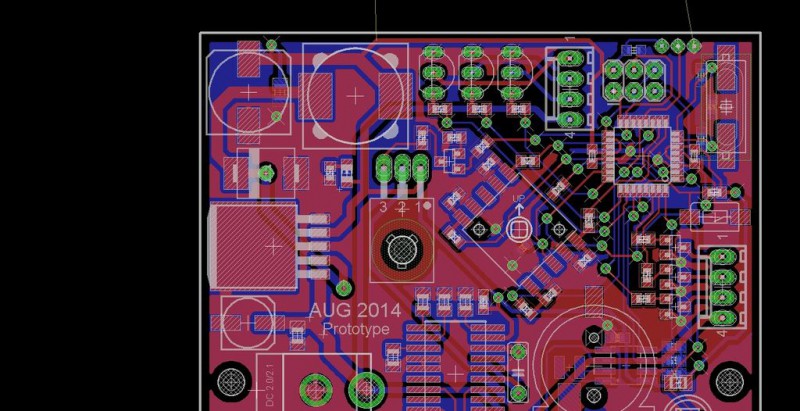

Шаг 14: Eagle Board

39

Разработаем двухуровневую печатную плату, которая будет крепиться к задней части жёсткого диска.

HDDClock_FuneLab

Шаг 15: Припаиваем компоненты на печатную плату

40

Большинство элементов на печатной плате «SMD», поэтому надо владеть хорошими навыками пайки, для успешного завершения проекта.

41

Не забываем использовать флюс при пайке, после чего очистим его излишки водой. Припаиваем сначала LM2596. Проверим выход 5В, чтобы избежать короткого замыкания.

42

Шаг 16: Лазерная резка

43

Разработаем акриловый корпус для часов. Конструкция довольно простая (выполнена в Corel Draw), но настоятельно рекомендую тщательно рассчитать размеры, чтобы печатная плата надежно разместилась в корпусе.

44

Для корпуса используем акриловые листы толщиной 2 мм и 5 мм. Это необходимо для предотвращения шума от работающего мотора, кроме того, корпус защищает вас и ваши руки от случайного касания к вращающемуся диску.

45

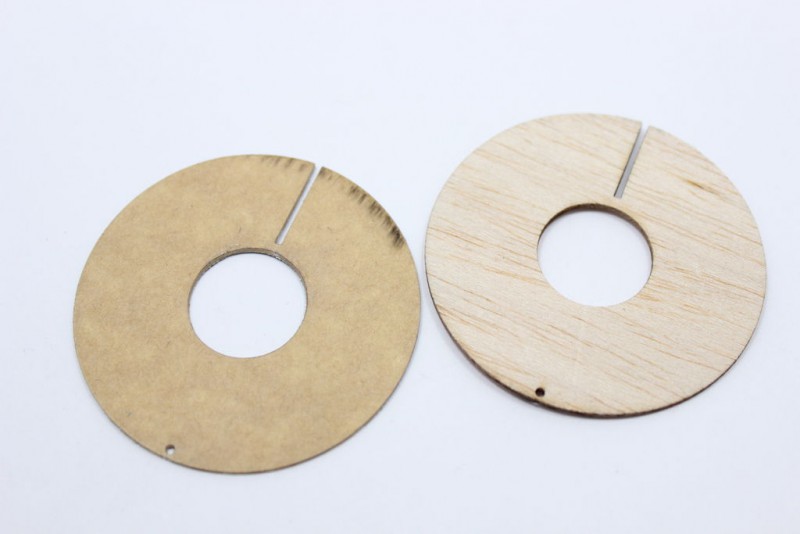

Несколько фотографий акриловых листов после лазерной резки.

46

Разрезы абсолютно точные и гладкие, всё выглядит очень красиво.

47

48

Шаг 17: Устанавливаем акрил на жёсткий диск

49

Покрасив пластину в чёрный цвет, можно добиться увеличения контраста в области отображения, поэтому светодиодные полосы будут чётко видны. Осторожно смонтируем её на шпинделе привода мотора. Перекос диска, вызовет неприятные звуки при работе двигателя.

50

51

Шаг 18: Соберём все части на жёстком диске

52

Теперь возьмём все компоненты жёсткого диска, что были разобраны (начиная с 3 шага), соберём всё назад. Можно оставить магнит, так вид будет лучше.

53

Все эти детали легко окисляются, поэтому убедитесь в том, что ваши руки сухие перед прикасанием к поверхностям. Затяните все винты, чтобы во время работы двигателя они не повыпадали.

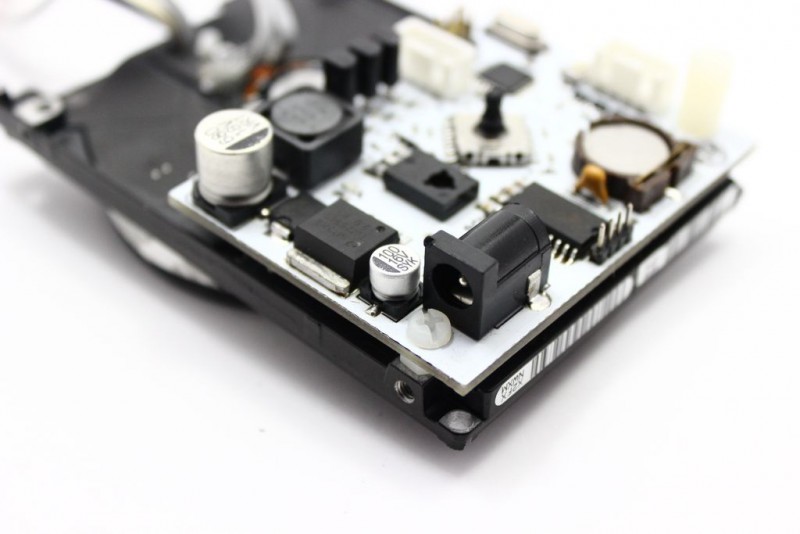

Шаг 19: Крепим печатную плату

54

Используем пластиковые винты с шестигранной головкой для крепления печатной платы на поверхности жёсткого диска.

55

56

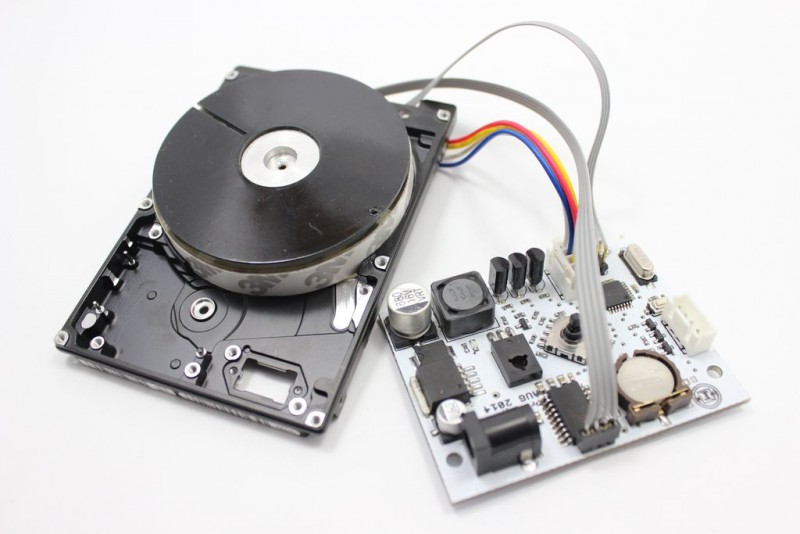

Шаг 20: Электропроводка

57

Далее, проведём проводку с материнской платы к:

  • Двигателю;
  • Датчику;
  • Светодиодной ленте.

Обратите внимание на прокладывание проводки, соединяйте всё правильно, чтобы случайно не вызвать КЗ.

58

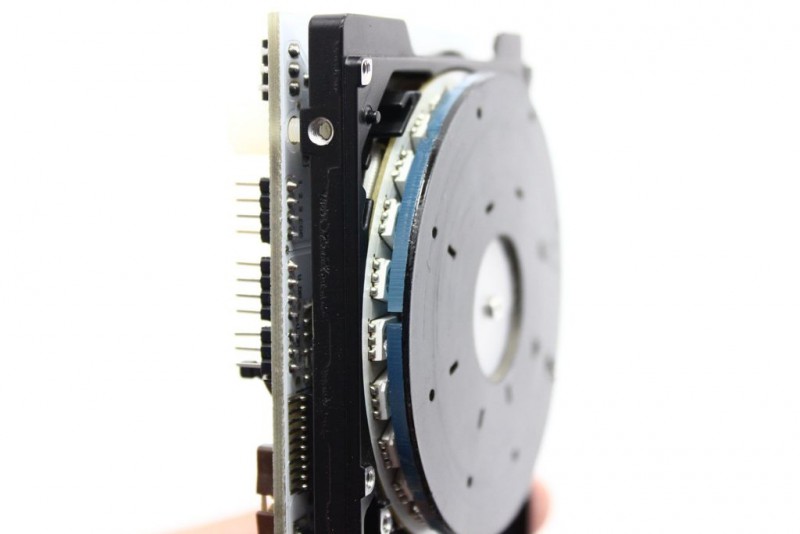

Шаг 21: Монтируем светодиодный фон

59

Чтобы предать часам стильный и привлекательный вид, добавим светодиодную подсветку позади диска.

60

Огни будут подсвечивать низ, где располагаются часы. Воспользуемся группой из трёх светодиодов (из остатков светодиодной ленты) и припаяем к ним провода. После этого прикрепим светодиоды на заднюю часть диска.

61

Шаг 22: Загружаем прошивку на плату

62

Исходный код приведён ниже. Загрузим и скомпилируем его в программной среде WinAVR. Код для прошивки с комментариями, которые помогут легче разобраться в изложенной информации.

HDDClock — FuneLab — SourceCode

Шаг 23: Монтаж корпуса

63

64

65

Шаг 24: Специальный выпуск

66

67

69

70

71

Специальная версия часов с цифровым дисплеем, на нём может отображаться число, месяц, год и температура. Кроме того, на нём можно отображать слова.

72

73

74

75

76

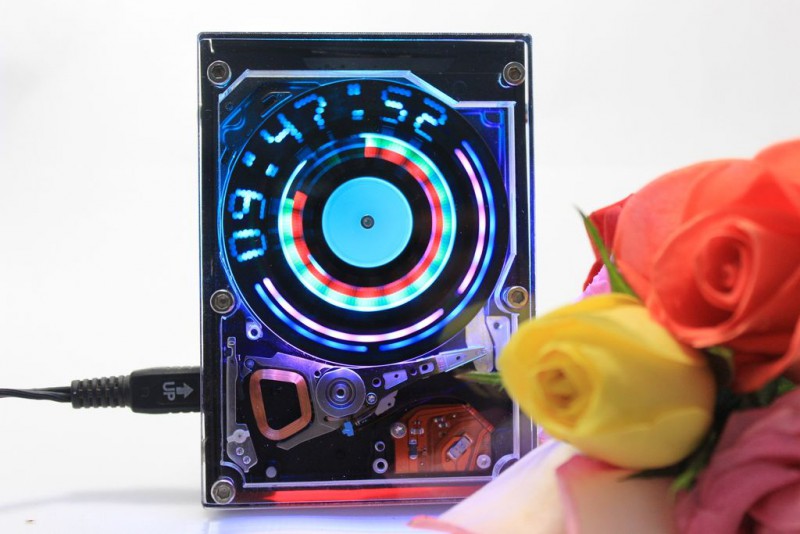

Шаг 25: Наслаждаемся результатом

77

78

79

80

81

82 ЧАСТЬ 1
