Именные светодиодные бейджи своими руками


Notice: Undefined index: host in /www/mozgochiny.ru/wp-content/plugins/cas/cas.php on line 131

Именные светодиодные бейджи своими руками

Специально для mozgochiny.ru

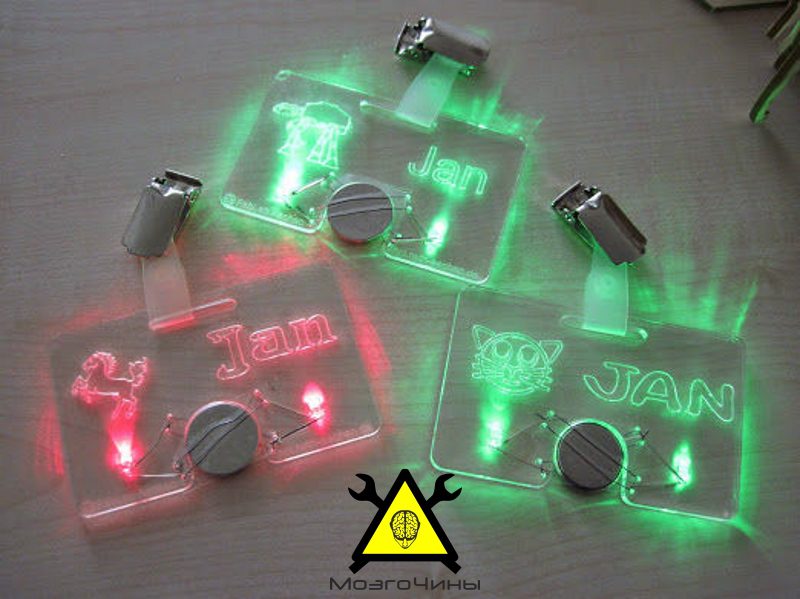

Конференции, мастер-классы, различные мероприятия помогают расширить круг знакомых, обзавестись связями и найти новых друзей. Обычно на таких мероприятиях все ходят с бейджами (так проще запомнить, как кого зовут). Так почему же не сделать необычные именные бейджи, которые будут напоминать о проведенном мероприятии еще долгие годы.

Именные светодиодные бейджи своими руками

Для того, чтобы изготовить подобную поделку нам понадобится всего одна батарейка типа 2032, два ярких 3мм светодиода, кусок 2 мм оргстекла и два коротких куска проволоки.

Единственный инструмент, который будем использовать – это лазерный резак из fablab (хотя его можно заменить гравером с гибким валом, поделка от этого не сильно поменяет свой внешний вид).

Шаг 1:

Именные светодиодные бейджи своими руками

Первое, что необходимо сделать – создать файл, который будет содержать имя и логотип. Лазерный резак будет работать (в зависимости от цвета заливки различных частей) на разной мощности:

  • Имя и личный логотип (чёрный цвет): лазер почти полностью прорезает оргстекло, оставляя тонкий слой на нижней стороне бейджа;
  • Части выделенные зеленым цветом вырезаются полностью;
  • Части выделенные красным цветом: лазер прорезает оргстекло наполовину.

Шаг 2: Монтируем светодиоды

Именные светодиодные бейджи своими руками

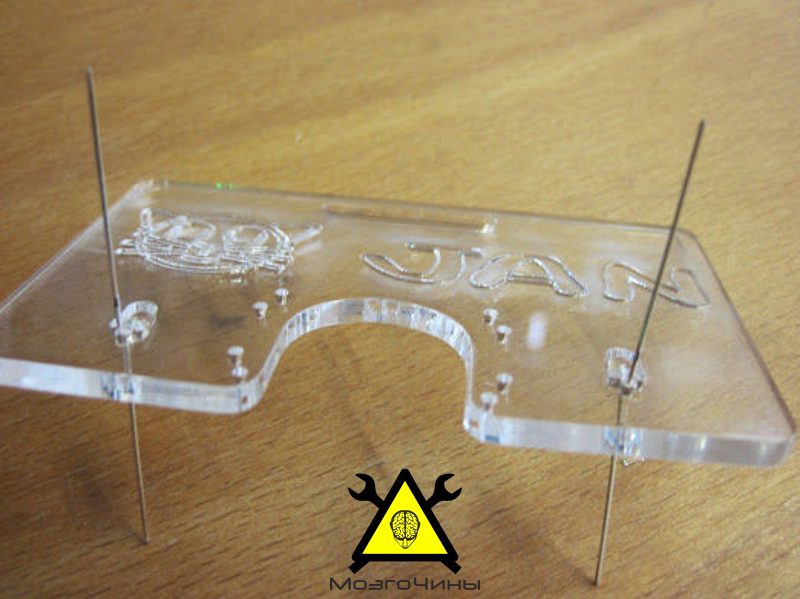

Выводы светодиодов сгибаем под углом в 90 ° в противоположных направлениях, после чего вставляем светодиоды в отверстия, чтобы свет падал на имя и логотип.

Именные светодиодные бейджи своими руками

Шаг 3:

Именные светодиодные бейджи своими руками

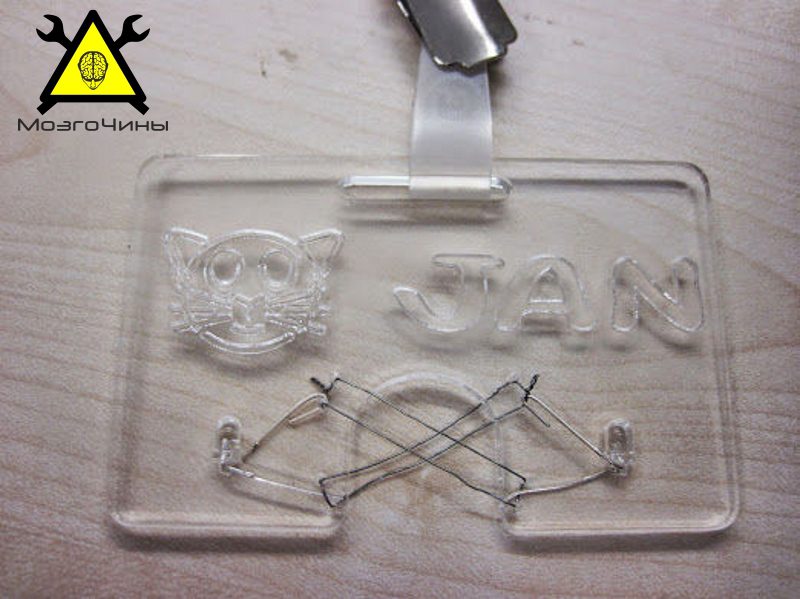

После того, как светодиоды будут установлены, согнём выводы по направлению к паре небольших отверстий, что находятся возле выреза под батарейку. Длинные выводы каждого светодиода должны находиться между нижней левой парой и верхней правой парой или между нижней правой парой и верхней левой парой. Выбор одного из двух вариантов определит, как батарейка будет располагаться в бейдже. Более короткие выводы сгибаем к другим свободным парам.

Два небольших куска проволоки пропускаем через отверстия, чтобы соединить соответствующие выводы с батарейкой, и фиксирует их (часть проволоки ликвидирует небольшой зазор между двумя отверстиями вблизи вывода светодиода. Поэтому располагаем проволоку непосредственно над выводом). Концы проволоки скручены друг с другом.

Концы выводов, которые расположены над проволокой загибаем назад по направлению к светодиодом.

Шаг 4:

Именные светодиодные бейджи своими руками



Именные светодиодные бейджи своими руками

Установим батарейку в вырезанное отверстие. Небольшой кусок прозрачной клейкой ленты будет способствовать улучшению соединения, в противном случае бейдж будет светиться только при нажатии на батарейку.

Именные светодиодные бейджи своими руками

Спасибо за внимание!
