Как сделать беспроводную зарядку для мышки

Перевел SaorY для mozgochiny.ru

Доброго времени суток, мозгочины! Если вам знакома проблема периодической зарядки аккумуляторов беспроводной мышки, то это мозгоруководство может пригодиться.

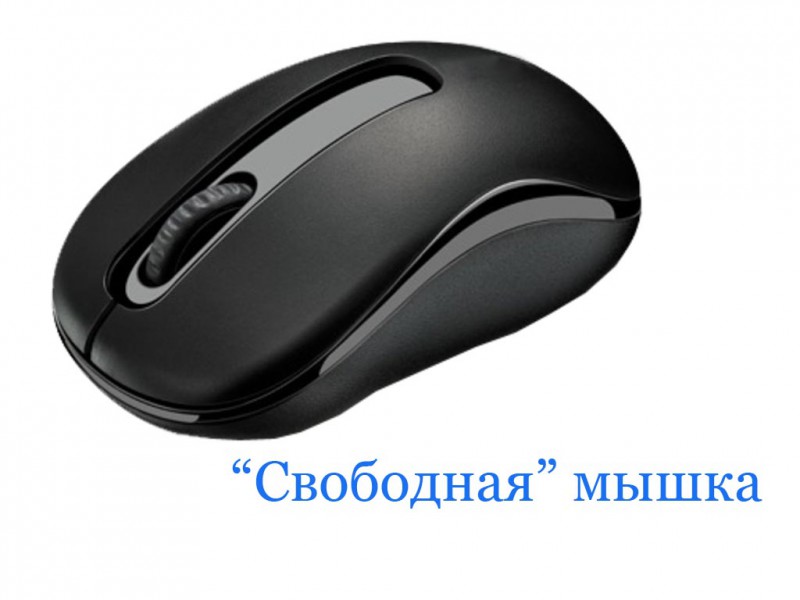

kak-sdelat-bes…u-dlya-myishki15
Я сам предпочитаю проводные мышки, чтобы не сталкиваться с постоянной и, зачастую в неподходящий момент, необходимости заряжать аккумуляторы на ней. Но после того как мне под руку попалась не используемая беспроводная мышка, во мне проснулся дух мозготворчества и я решил сделать для этой мышки беспроводной «зарядник», правда для этого мне понадобился набор индуктивной зарядки, купленный мной онлайн.





Шаг 1: Суть самоделки



kak-sdelat-bes…u-dlya-myishki1

kak-sdelat-bes…u-dlya-myishki2

Индуктивный приемник вырабатывает постоянные 5В, которые подает на зарядный модуль. Зарядный модуль заряжает аккумулятор и стабилизирует напряжение которое поступает на него от приемника, кроме того он может непосредственно «запитывать» мышку, которая «кушает» стандартные 3В.





Шаг 2: Компоненты

• беспроводная мышка
• индуктивное зарядное устройство (вход 5~12В, выход 5В)
• зарядный модуль
• Li-Po аккумулятор
• источник питания (5~12В)
• паяльник, припой, канифоль…
• отвертка

kak-sdelat-bes…u-dlya-myishki3







Шаг 3: Разбираем мышку



kak-sdelat-bes…u-dlya-myishki4

Берем отвертку в руки и снимаем крышку мыши, очищаем пространство, которое раньше занимали аккумуляторы АА, запоминаем куда припаяны красный и черный проводки, так на всякий случай.





Шаг 4: Сборка индуктивной цепи



kak-sdelat-bes…u-dlya-myishki5

kak-sdelat-bes…u-dlya-myishki6

kak-sdelat-bes…u-dlya-myishki7

Включаем мозгопаяльник и собираем компоненты поделки в электрическую цепь, как именно, смотрим на фото.





Шаг 5: Тестирование



kak-sdelat-bes…u-dlya-myishki8

kak-sdelat-bes…u-dlya-myishki9

Собранную цепь проверяем на работоспособность. Кстати, я включил в цепь переключатель в разрыв плюсового провода от аккумулятора, чтобы можно было его отключать при необходимости.

В процессе зарядки светодиод на зарядном модуле самоделки светится красным, и синим, когда аккумулятор заряжен.

На этом этапе моя мышка вышла из строя, поэтому пришлось заменить ее на другую, уже черного цвета.





Шаг 6: Сборка мышки



kak-sdelat-bes…u-dlya-myishki10

kak-sdelat-bes…u-dlya-myishki11

kak-sdelat-bes…u-dlya-myishki12

В пространство, которое раньше занимали АА батарейки, устанавливаем спаянную индуктивную мозгоцепь. Устанавливаем так, чтобы катушка индуктивного приемника оказалась как можно ниже, лучше если на самом дне корпуса мышки.

Снова проверяем работоспособность самоделки, и если все в порядке, устанавливаем верхнюю крышку и закрепляем ее.





Шаг 7: «Парковка» для мышки



kak-sdelat-bes…u-dlya-myishki13

kak-sdelat-bes…u-dlya-myishki14

Собираем цепь из источника питания и индуктивного передатчика и помещаем сам передатчик под коврик для мышки.

Самоделка готова, да здравствует индуктивность, избавившая нас от необходимости заряжать батарейки!



(A-z Source)



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!


7 Replies to “Как сделать беспроводную зарядку для мышки”

  1. Самый главный минус данной сборки — это аккумулятор, для него обязательно должен быть контроллер зарядки, иначе ни какое зарядное его уже не спасет, стоит только один раз просадить ниже определенного уровня.

  2. вернусь с вахты попробую сделать данный девайс, и выложу фотоинструкцию.
    Здесь есть тема про индукцию
    http://mozgochiny.ru/electronics-2/besprovodnaya-peredacha-elektroenergii-printsip-deystviya/
    Поэтому на основе этих двух инструкций можно сделать зарядку.
    Катушки подбираются экспериментальным путём, всё зависит от количества витков. Но это надо подробней изучить тему индукции

  3. Это переведённая статья с буржуйского сайта. Успех равен 50% . Это видно из фотогалереи. Было бы лучше если бы сам автор попробовал данный мануал на своём опыте, а так статья почти лотерея.или полуинструкция , МИНУСУЮ.
