Как сделать контроллер мотора на основе МОП-транзистора

Перевел SaorY для mozgochiny.ru

Приветствую, мозгоизобретатели! Сегодня собираем своими руками полезную вещь — контроллер мотора, который может пригодиться при создании множества самоделок, использующих двигатель под управлением микроконтроллера.



kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora1

Данная поделка проста по конструкции, может быть использована в качестве электронного контроллера скорости (ESC), и имеет прямое и обратное управление. Спектр ее применения от робототехники, устройств дистанционного управления, портативного транспорта, до других разнообразных проектов, использующих моторы.

Поделка-контроллер состоит из минимума деталей и миниатюрна по размерам, что дает ей возможность легко помещаться в ваши мозгопроекты. Схема контроллера основана на схеме «управления большими нагрузками» из моих предыдущих проектов и содержит только один МОП-транзистор и диод. Это позволяет микроконтроллеру управлять скоростью мотора. А для возможности обратного управления я добавил DPDT реле, еще один МОП-транзистор и диодную пару для контроля смены полярности.

Думаю, что это мозгоруководство будет вам интересно!





Шаг 1: Инструменты и материалы



kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora2

kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora3

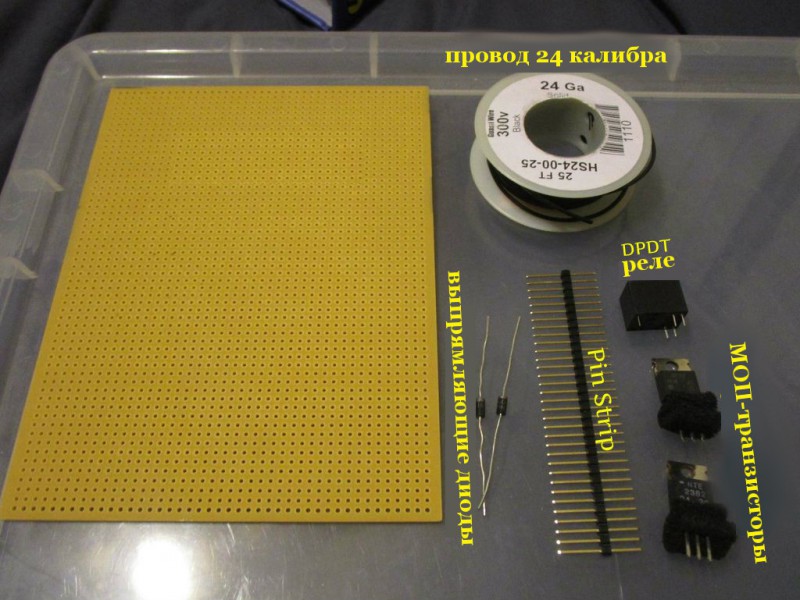

Как говорилось, эта поделка проста и использует минимум деталей:

  • макетная плата — используйте любую вам доступную
  • тонкий провод — я взял одиночный 24 калибра
  • МОП-ранзистор — 2шт.- я использовал IRF510, но сгодится и любой эквивалентный, например, NTE2382
  • DPDT реле 30В — на фото показана не та реле
  • выпрямляющий диод — 2шт.
  • штырьковые разъемы — лучше взять те, которые можно «отломать» на нужное количество штырьков.

А еще понадобятся некоторые инструменты:

  • паяльник и припой
  • клеевой пистолет
  • изоляционные кусачки
  • дремель или что-то подобное для обрезки макетной платы





Шаг 2: Компоновка деталей



kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora4

kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora21

kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora5

kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora6

kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora7

На макетную плату помещаем все мозгодетали, причем таким образом, чтобы можно было легко их спаять согласно схеме при наименьших габаритах. От штырьковой полосы отделяем кусочек с 2-мя контактами и кусок с 4-мя контактами (если вы планируете припаять контакты двигателя непосредственно к плате, то 2-х штырьковый разъем не понадобится). На 2-х контактном отрезке укорачиваем штырьки с обоих сторон, а на 4-х контактном загибаем под углом 90 градусов штырьки одной стороны с помощью изоляционных кусачек, либо другого подходящего инструмента.





Шаг 3: Пайка



kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora8

kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora21

kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora9

kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora10

kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora11

kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora12

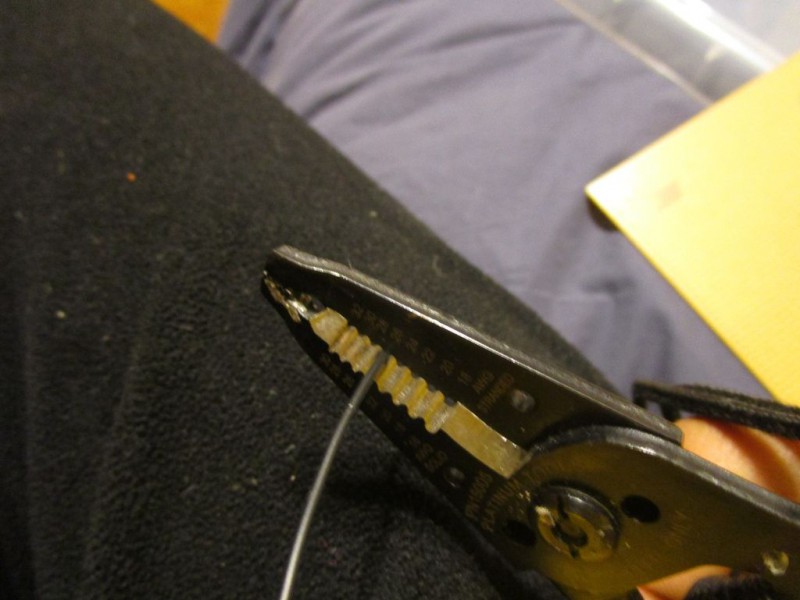

После того, как детали размещены на плате, проводим пайку согласно схеме представленной выше, и используем для этого любые удобные вам паяльник и припой. В качестве дорожек используйте кусочки провода, для близко стоящих контактов — не изолированные отрезки провода, а для далеко стоящих — изолированные перемычки, зачищенные с обоих концов. Омедненая макетная мозгоплата конечно лучше подойдет для наших целей, но обычная плата дешевле. Так же на этом этапе можно припаять провода мотора или как я, 2-х штырьковый разъем.





Шаг 4:Обрезка платы



kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora13

kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora14

kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora15

Собранную поделку нужно вырезать из листа макетной платы, это позволит использовать ее в небольших устройствах, таких как контроллеры или роботы. Свою я обрезал по минимуму, но вы можете сделать это до необходимых вам размеров и использовать согласно вашим мозгозадумкам. Просто не повредите работоспособность контроллера-самоделки, не нарушайте контактов и дорожек. Используйте для обрезки дремель или небольшую пилку, для меня бормашинка была наиболее удобным вариантом, но вы действуйте по своему усмотрению. И в заключение этого этапа убедитесь в совместимости контактов поделки с другими платами или разъемами.





Шаг 5: Доработка



kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora16

kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora17

kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora18

kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora19

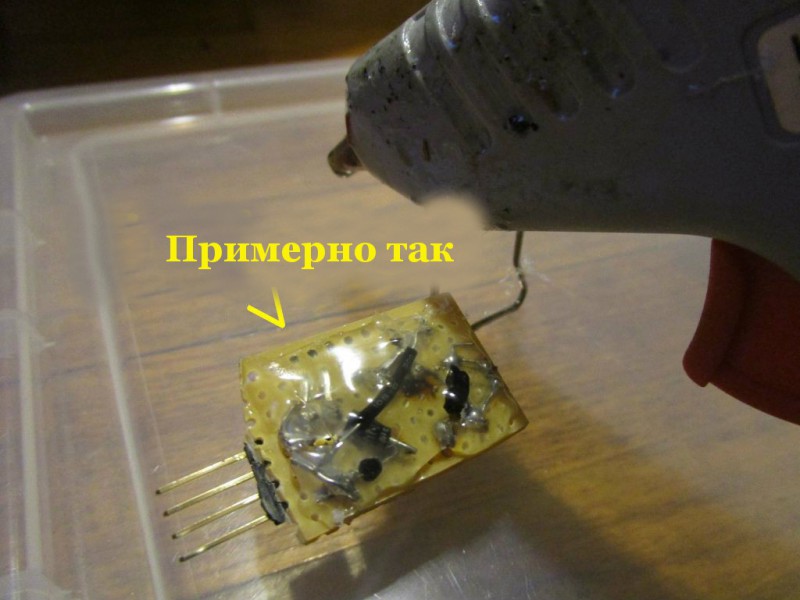

Осталось добавить несколько штрихов и «защитить» мозгоподелку. Изоляционными кусачками обрезаем торчащие концы проводков, при этом не повреждая целостность схемы. Можно использовать для этих целей и плоскогубцы, раскачивая в стороны проводки пока они не обломятся. Затем зигзагообразными покрываем плату горячим клеем, тем самым защищаем ее от возможного замыкания и повреждений, получится должно примерно как на фото.





Шаг 6: Контроллер готов, используем его!



kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora20

kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora21

kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora22

kak-sdelat-kontroller-motora-na-osnove-mop-tranzistora23

Самоделка собрана, можно интегрировать ее в другие проекты, но перед этим не мешает разобраться с контактами. Если вы следовали моим мозгоинструкциям, то назначение контактов как на фото, если компоновка ваших деталей отличается, то смотрите схему и выявляйте вашу распиновку.

Подключение к микроконтроллеру:

  • Подключаем мотор к контроллеру мотора через соответствующий разъем.
  • Вставляем контроллер мотора в макетную плату.
  • С помощью разноцветных проводов соединяем Vin поделки с Vin микроконтроллера, GND с GND микроконтроллера.
  • Используя еще два провода соединяем контакты «speed» и «reverse» контроллера мотора с двумя контактами микроконтроллера по вашему усмотрению.
  • Запрограммируйте микроконтроллер.



!!! Важные моменты:

  • Не превышайте напряжение 30В на Vin.
  • Не путайте контакты.
  • Если вы используете напряжение выше 15В на Vin, то подключите Vin и GND непосредственно к источнику питания, и заземлите микроконтроллер, соединив его GND и GND источника питания.
  • При работе с большими мощностями на МОП-транзистор установите радиатор.
  • Применяйте только двухконтактые моторы постоянного тока.На этом все, благодарю за мозговнимание!
