Как сделать паяльный фен из паяльника своими руками

Перевёл alexlevchenko для mozgochiny.ru

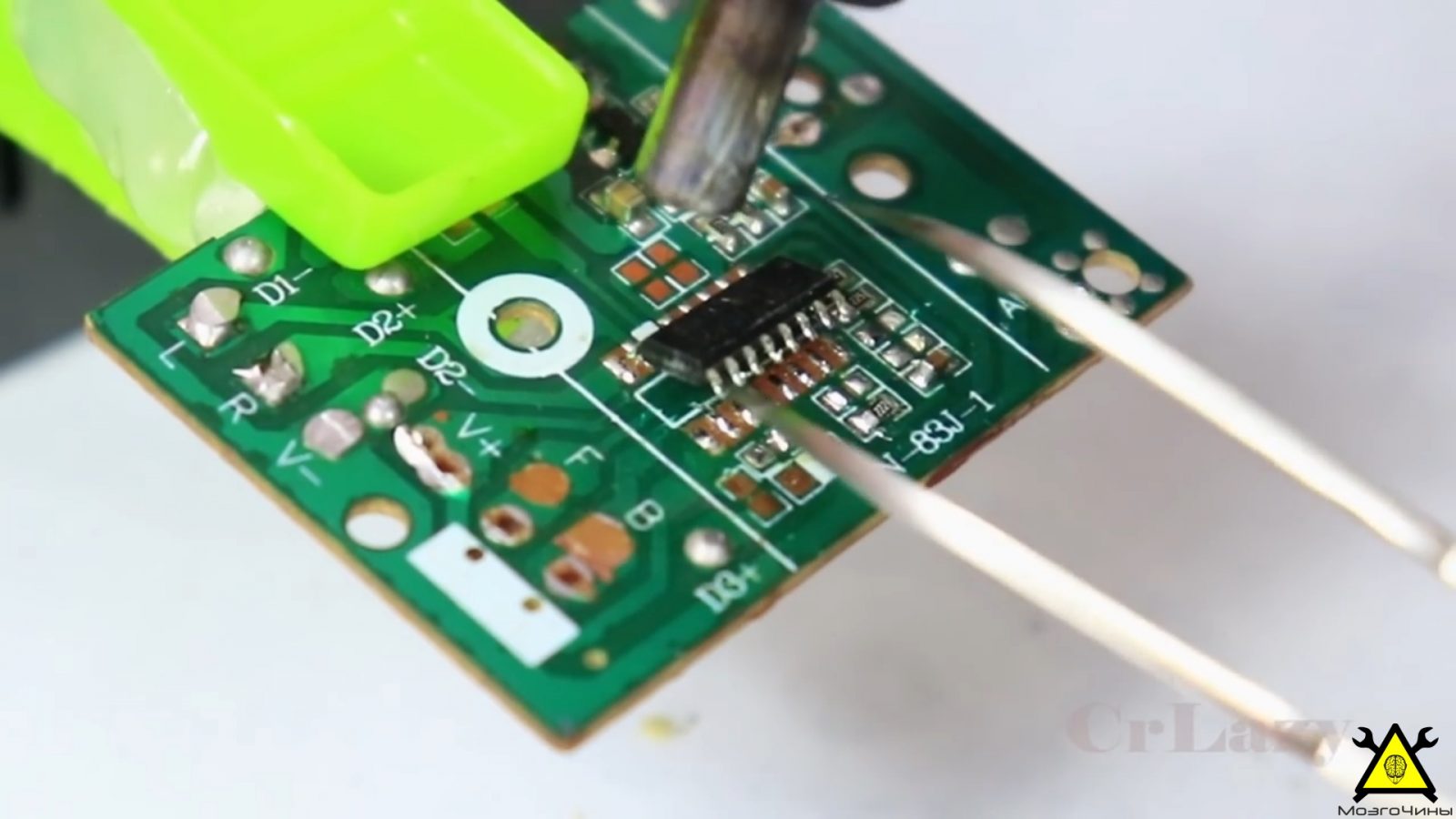

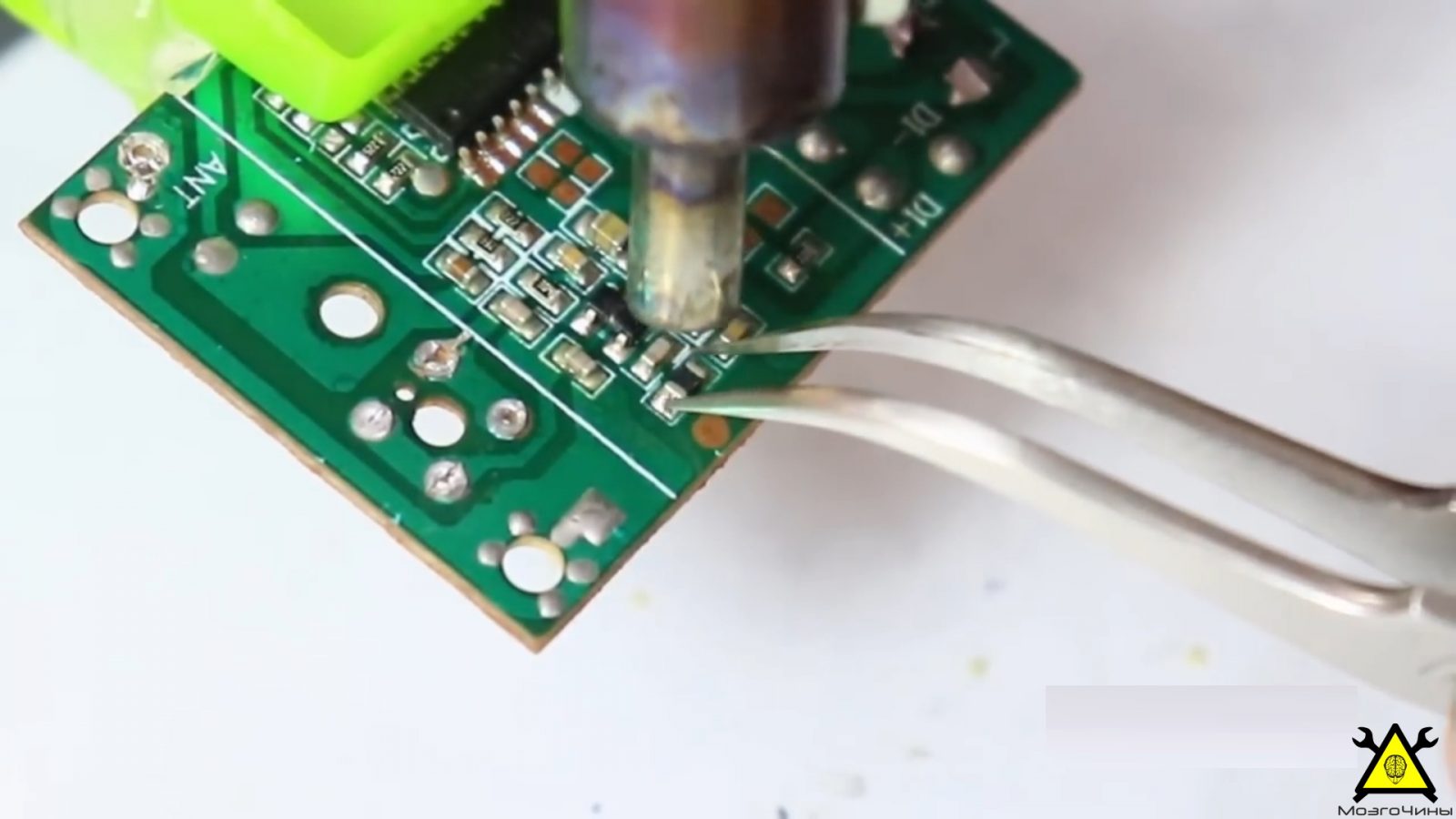

Доброго времени суток! Для пайки smd компонентов, ремонта различных мелких электронных устройств обычный паяльник не всегда подходит. Для таких случаев необходимо использовать паяльный фен. Благодаря тому, что отсутствует прямой контакт с нагревательным элементом, таким феном удобно паять в труднодоступных для простого паяльника местах.

Материалы:

  • Паяльник;
  • Компрессор;

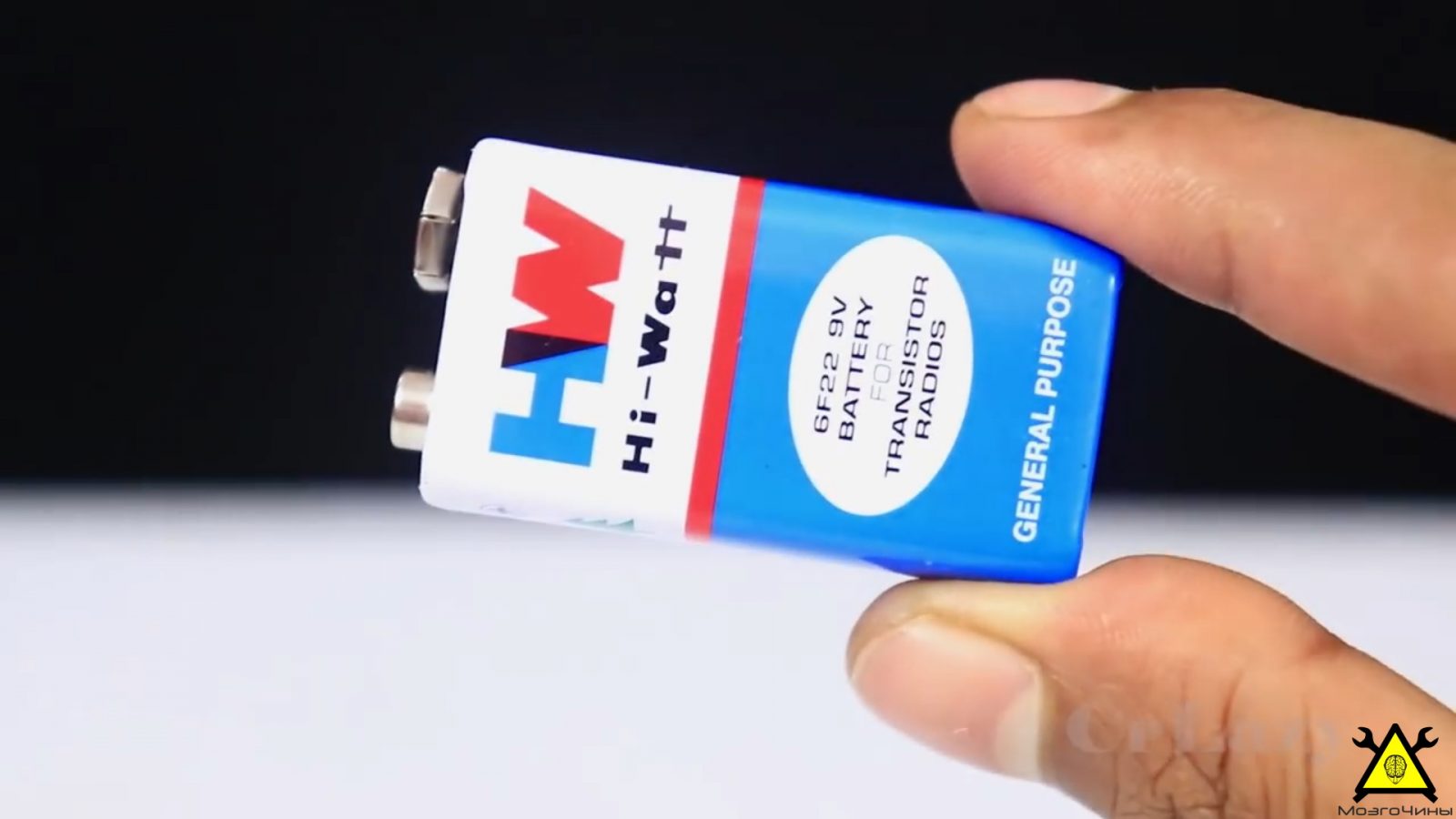

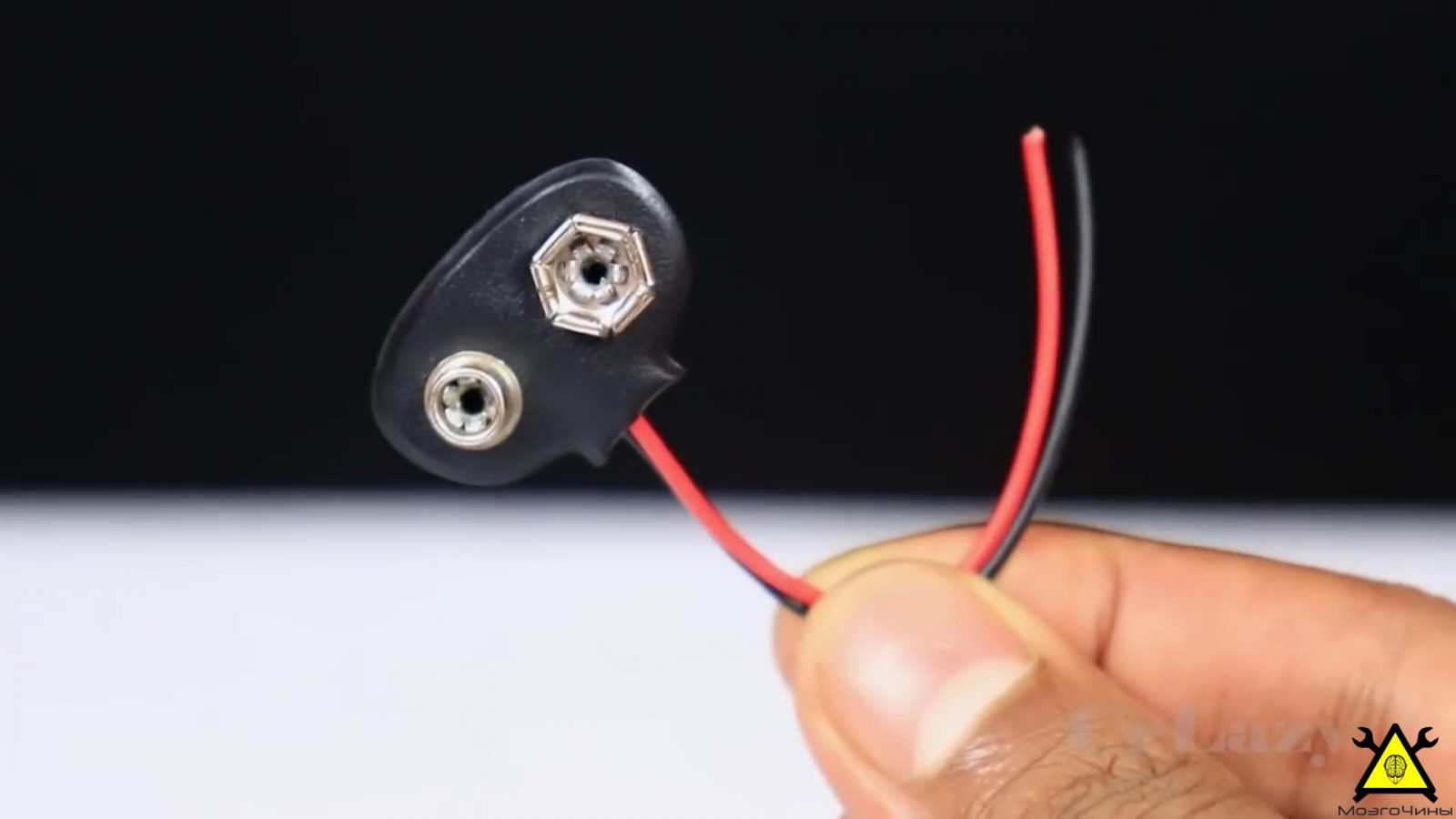

  • Батарейка крона + разъем;

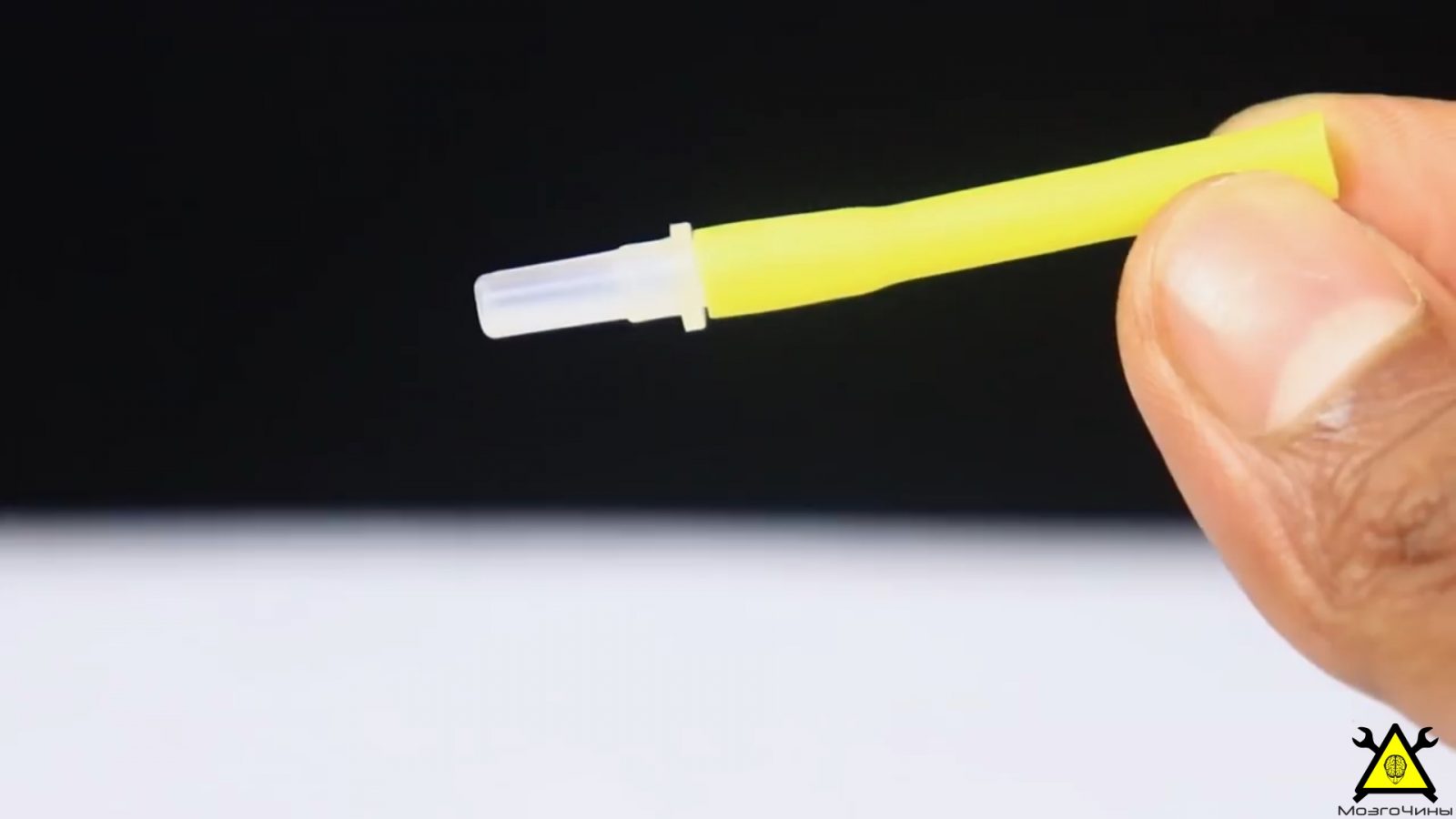

  • Тонкая трубка (от капельницы);

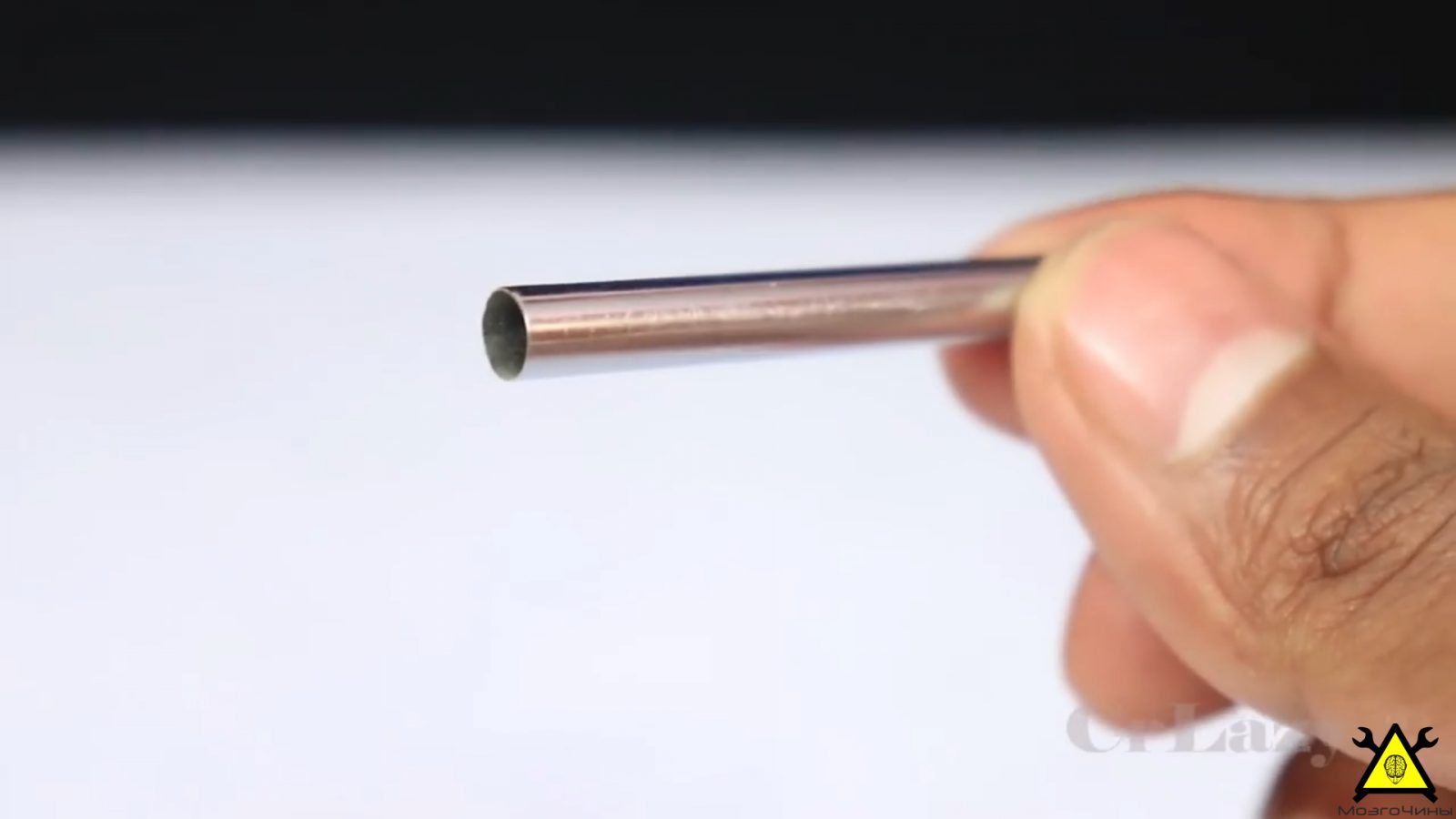

  • Металлическая трубка.

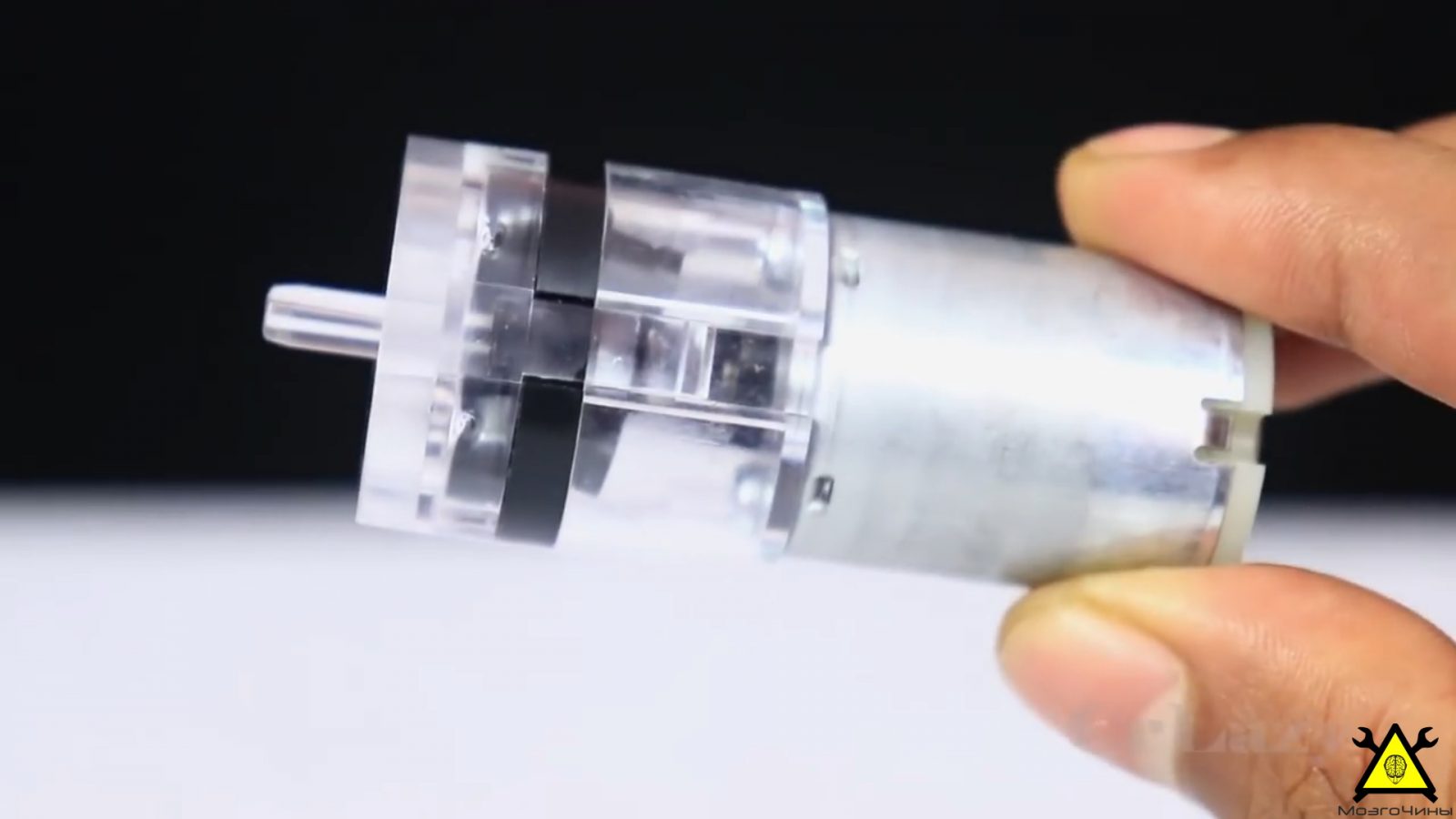

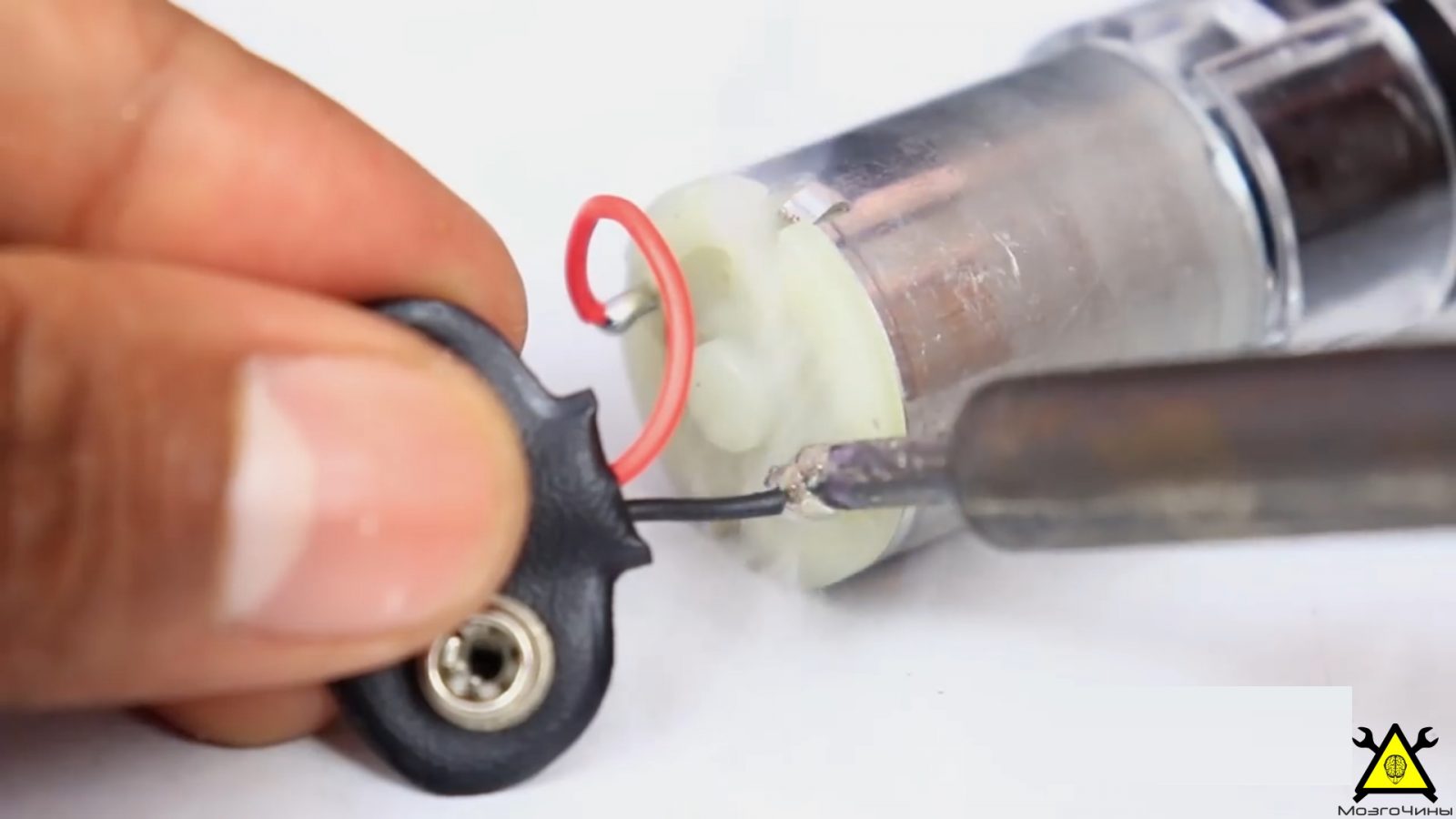

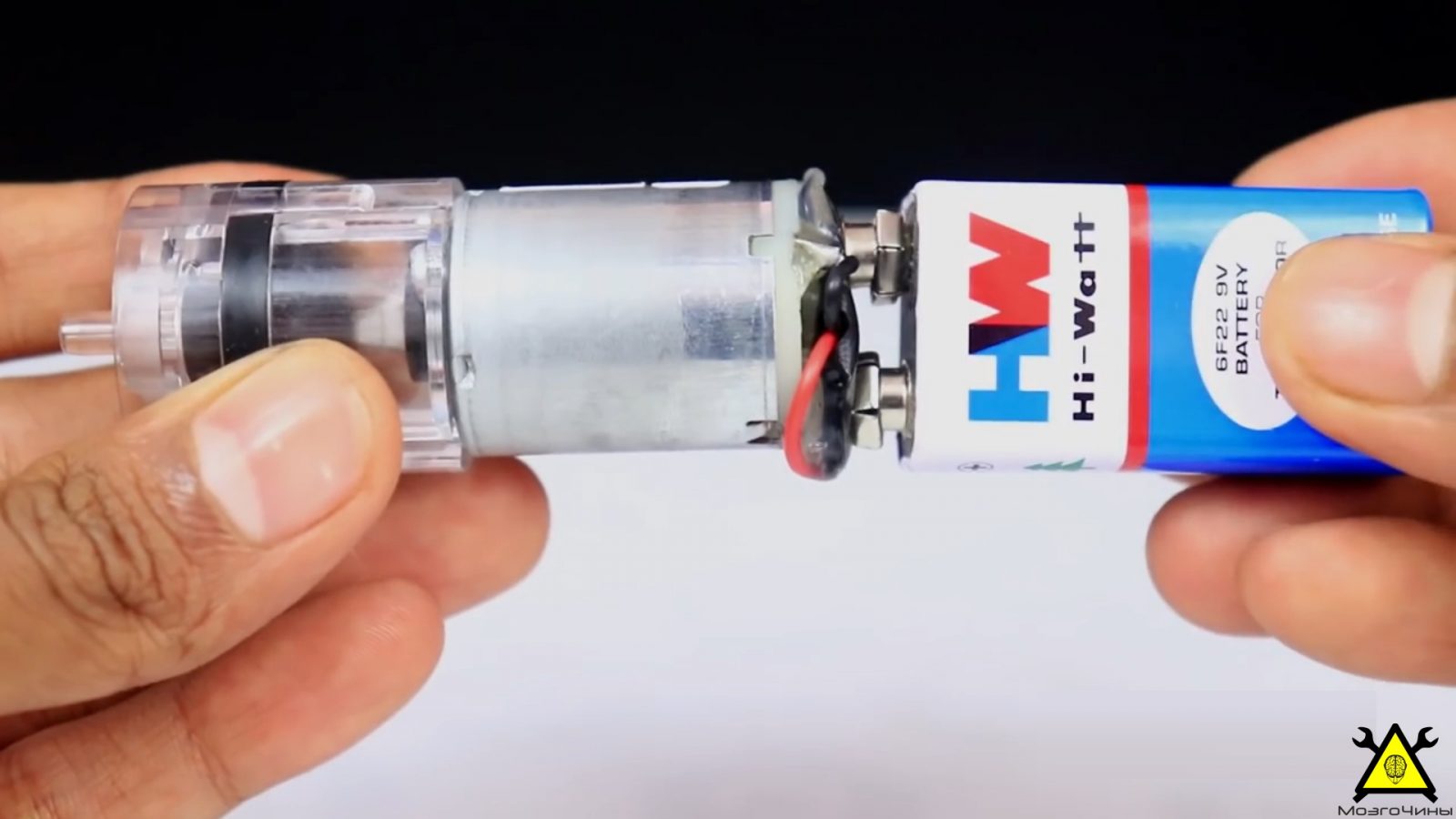

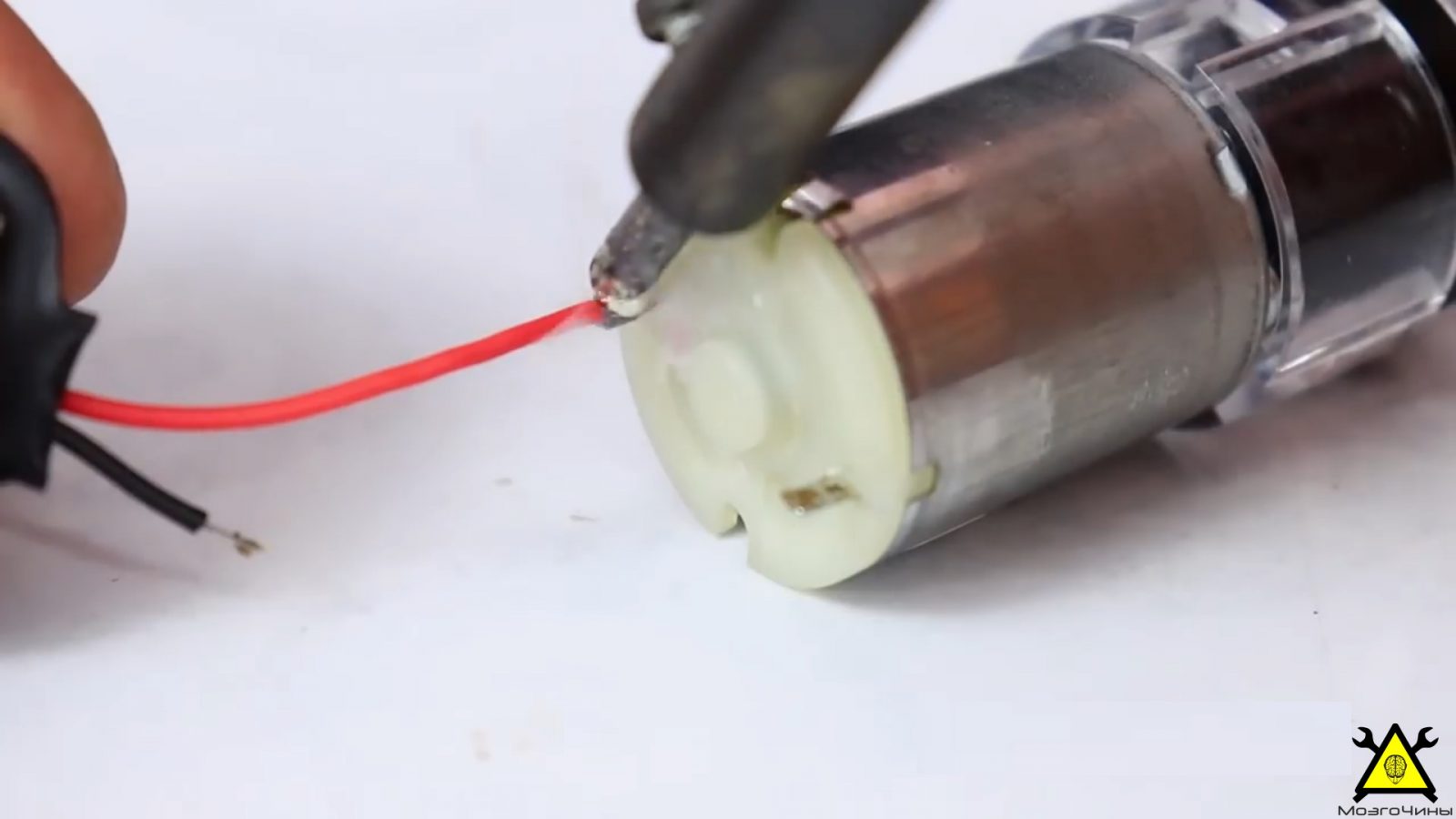

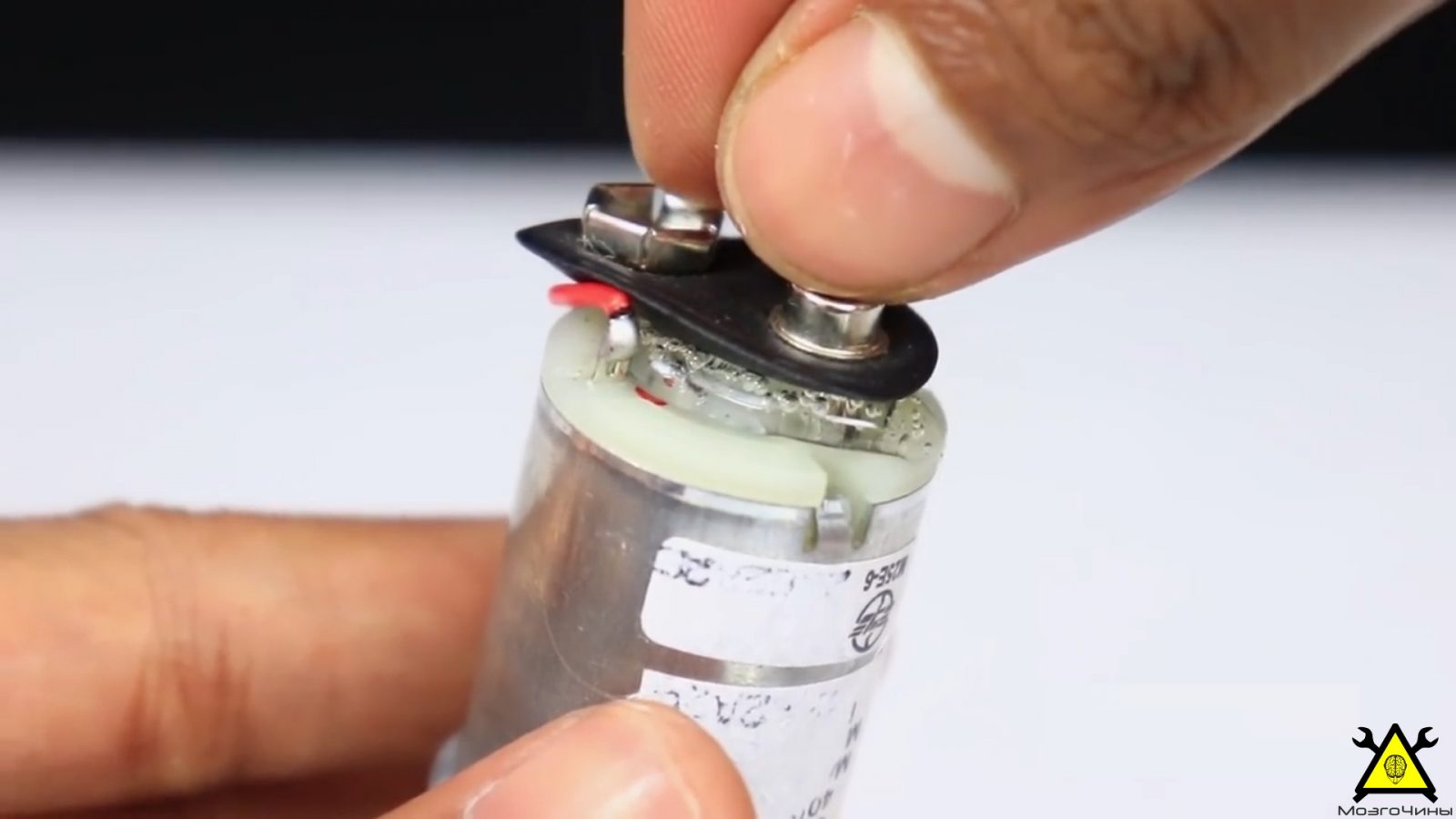

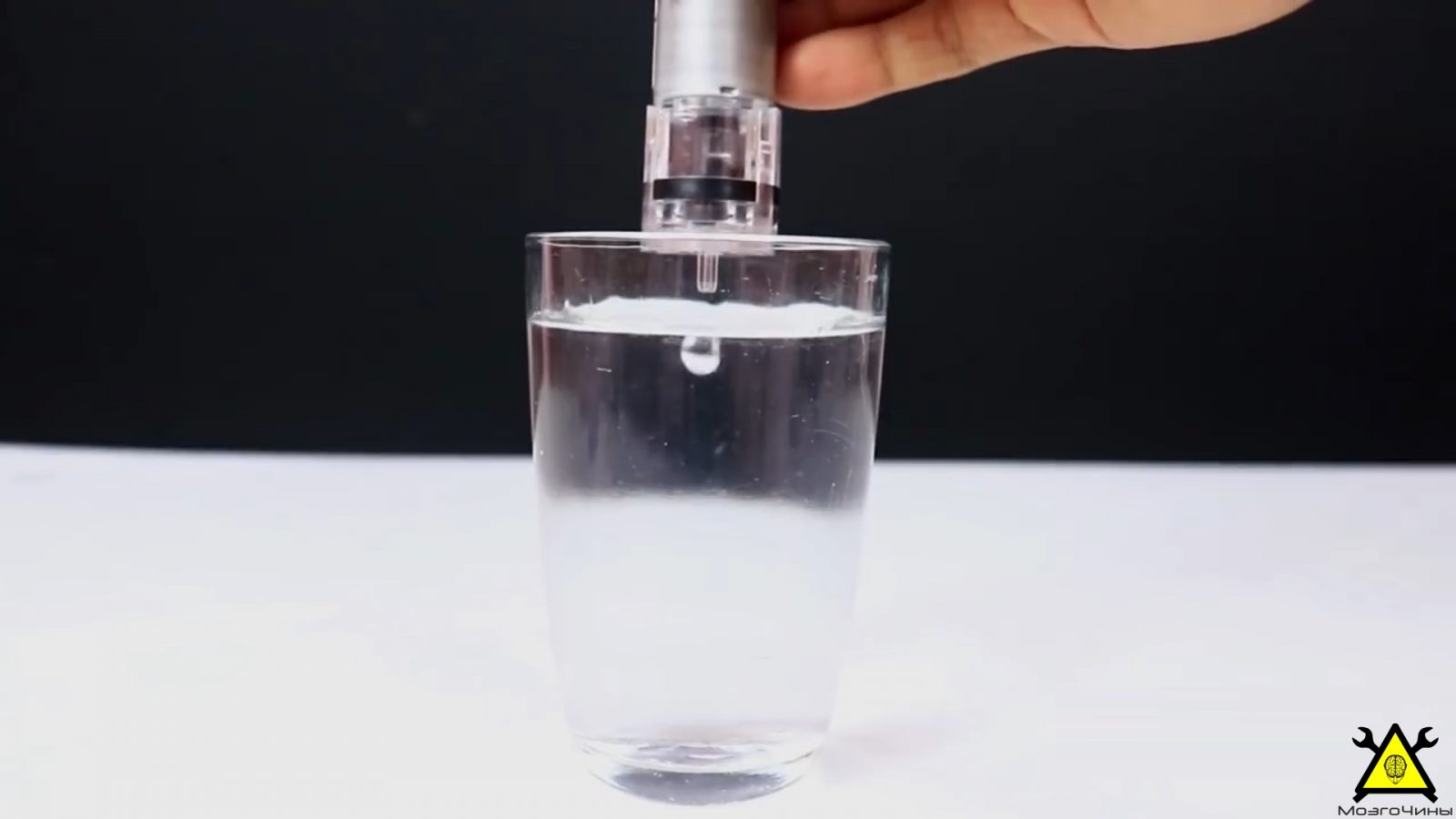

Основным элементом самопального инструмента будет микрокомпрессор. Питаться он будет от 9В. Припаиваем разъем к клеммах компрессора. Закрепляем разъем сзади к компрессору. Батарейку крепить не будет, поскольку разъем будет выступать в качестве фиксатора.

Переходим к доработке паяльника.

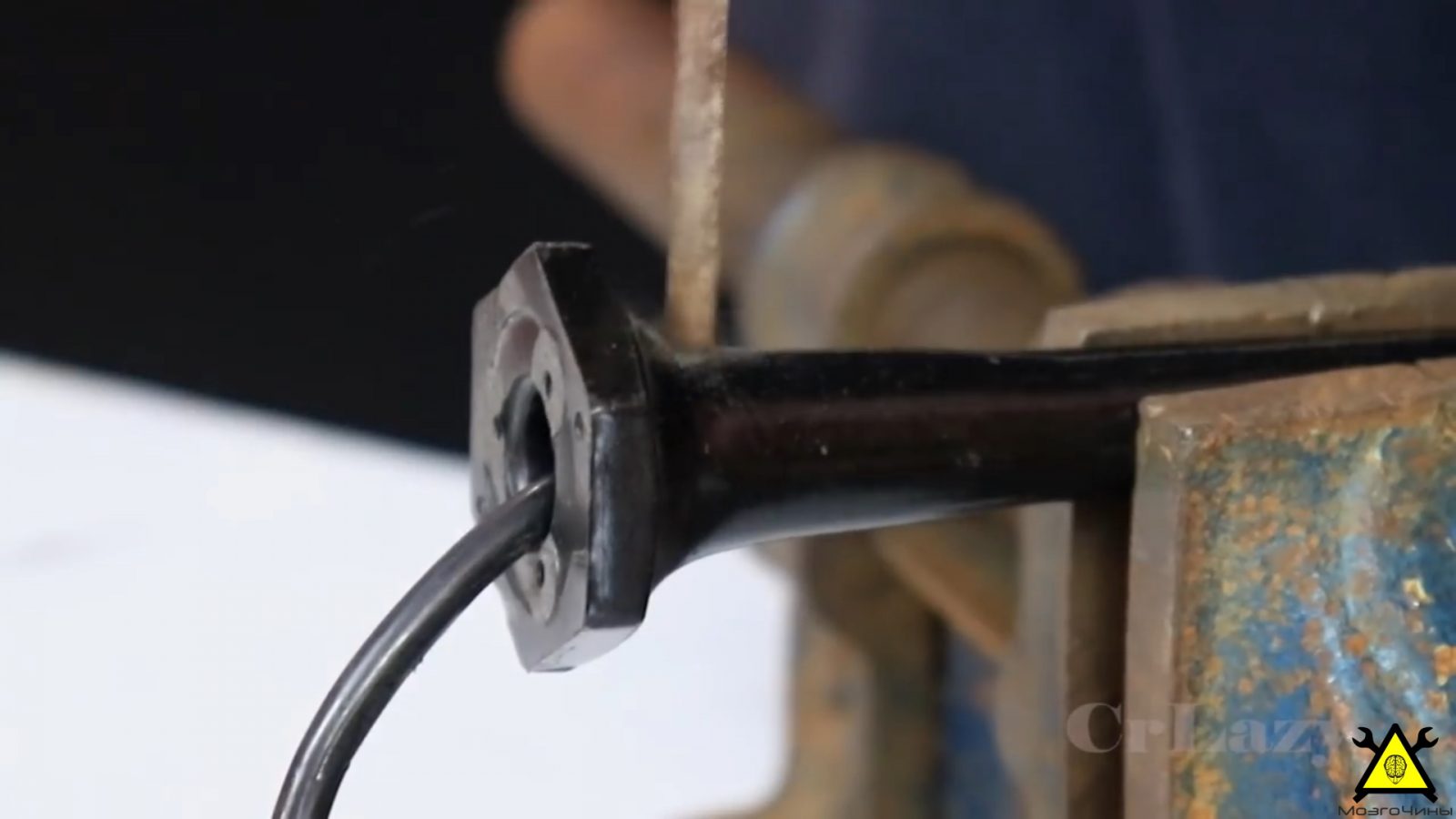

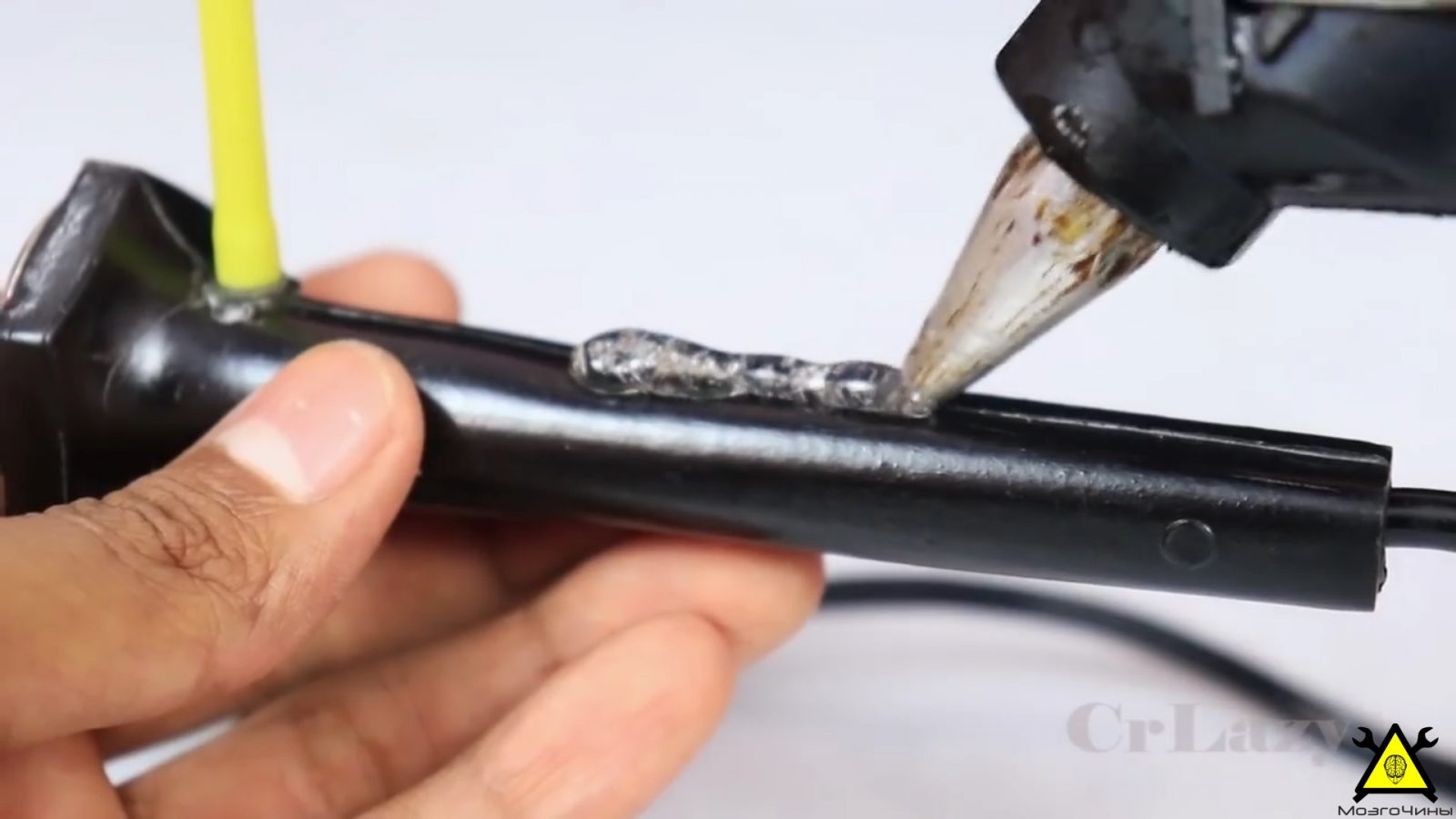

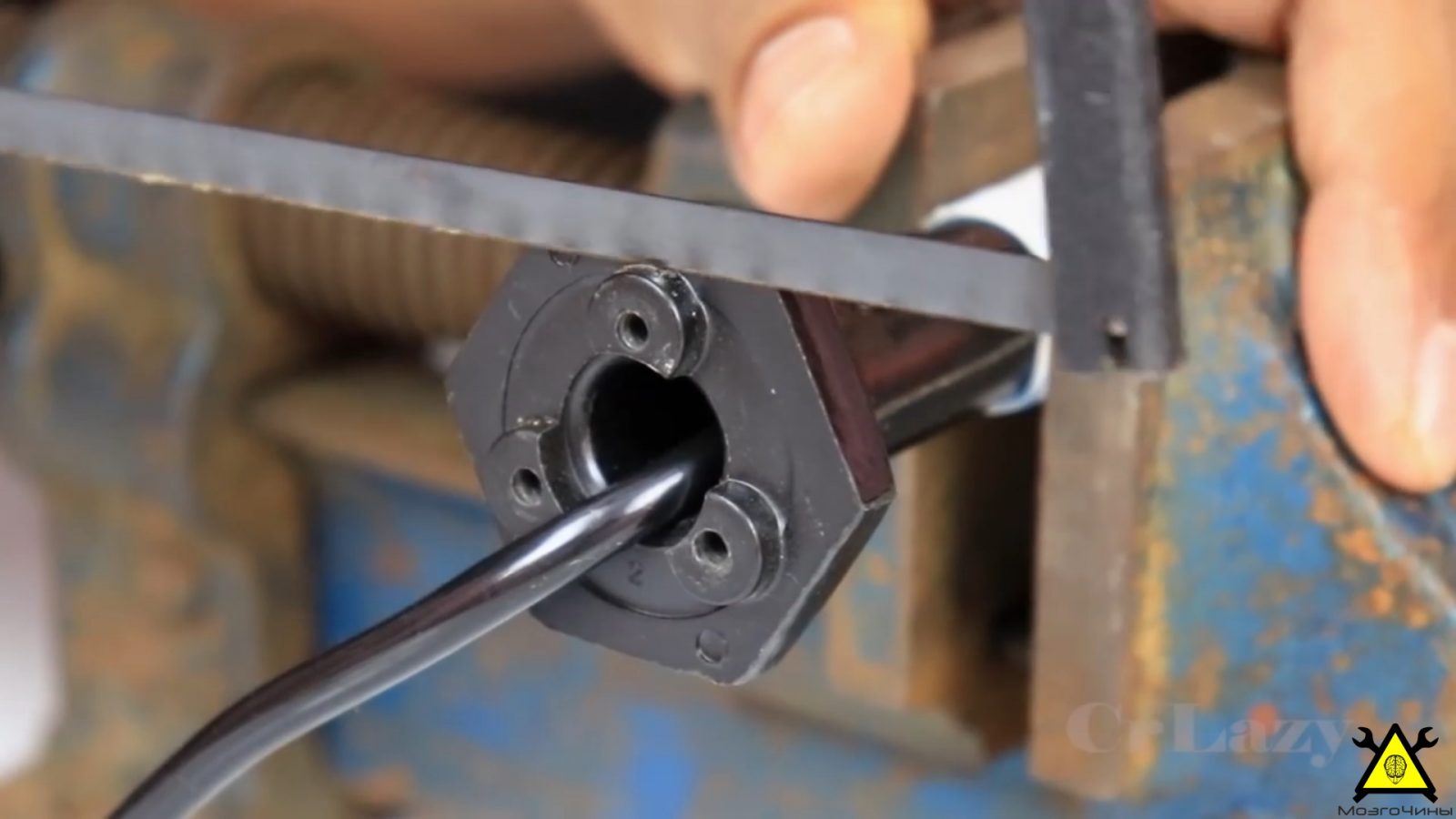

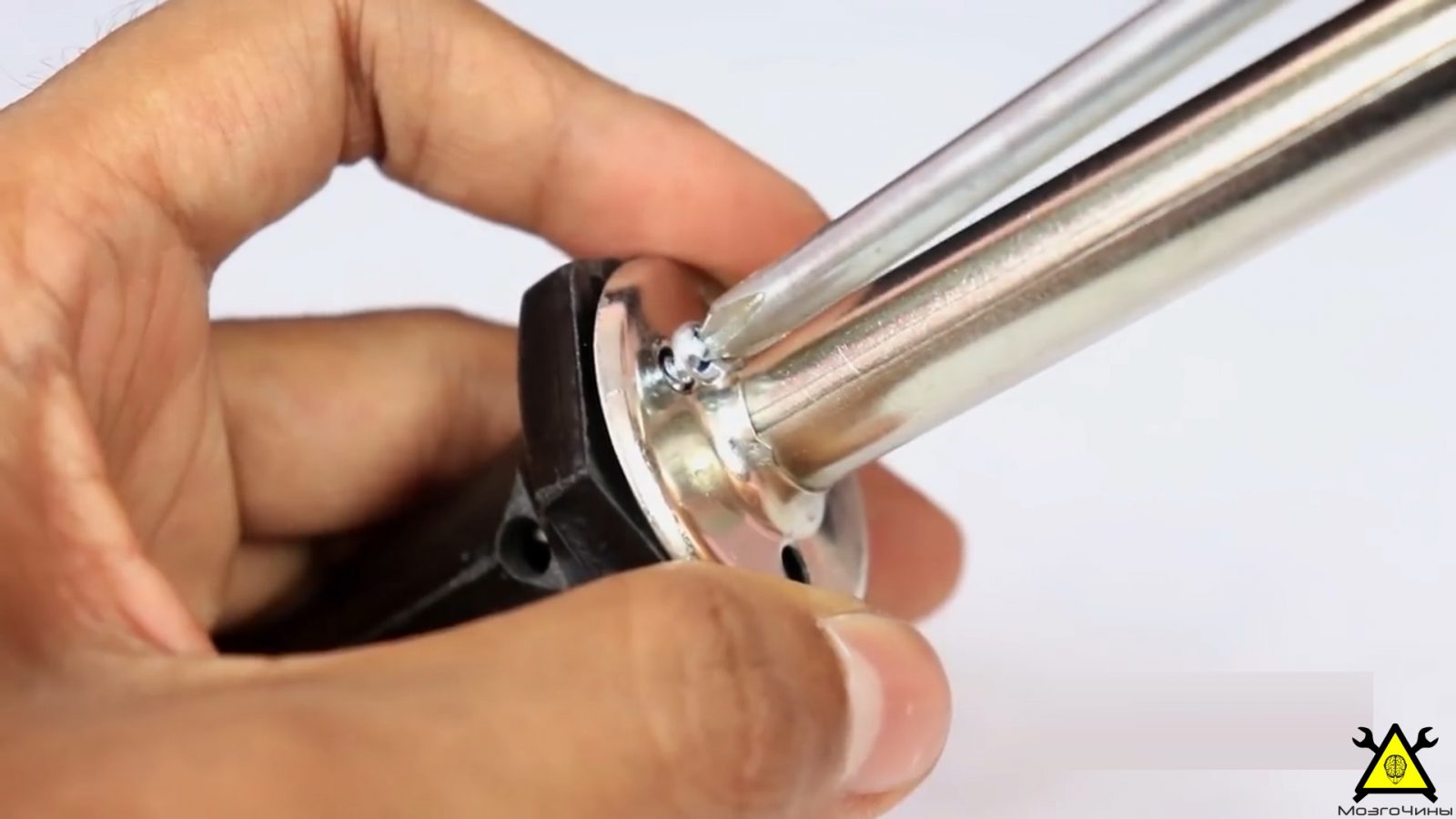

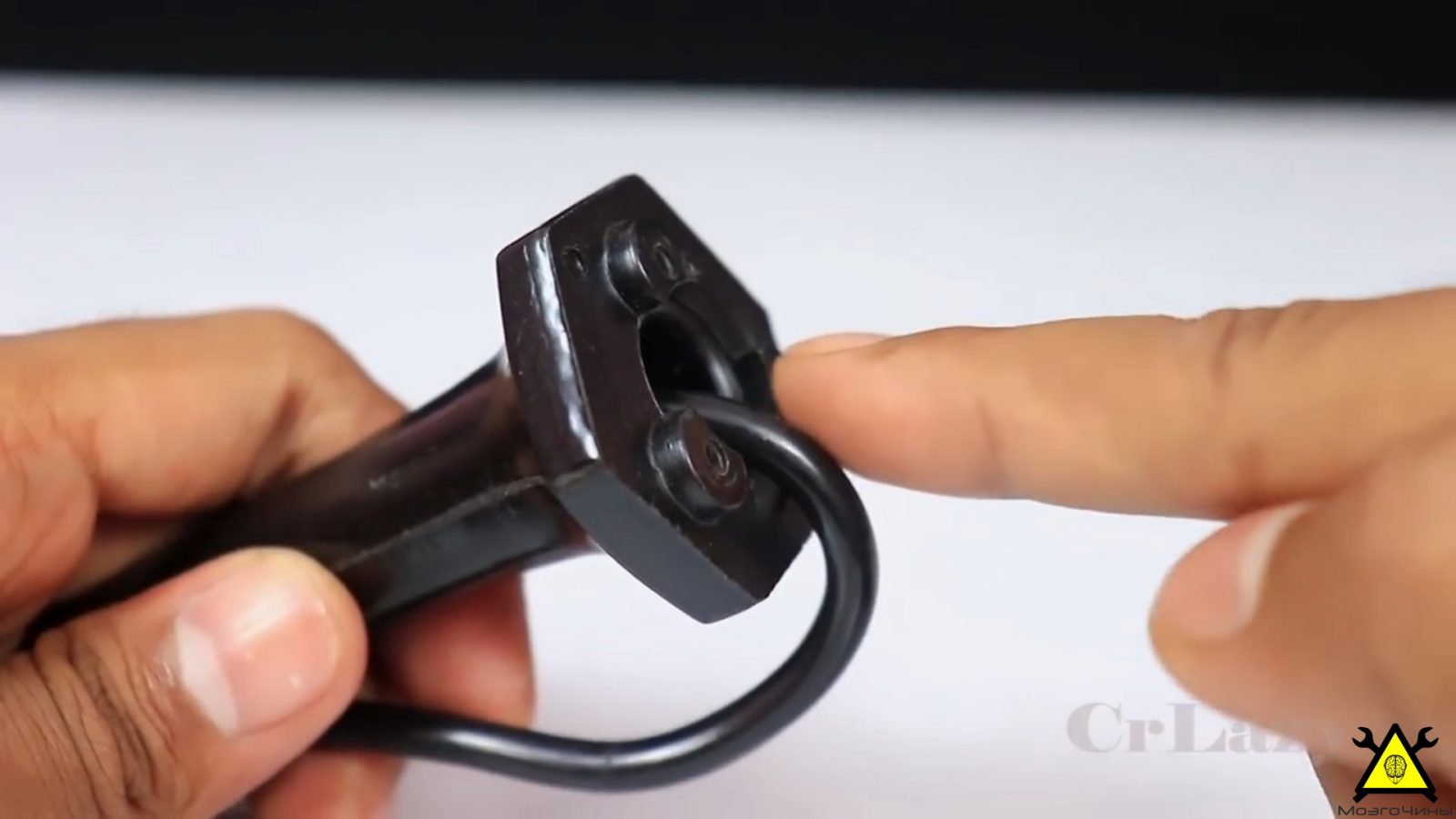

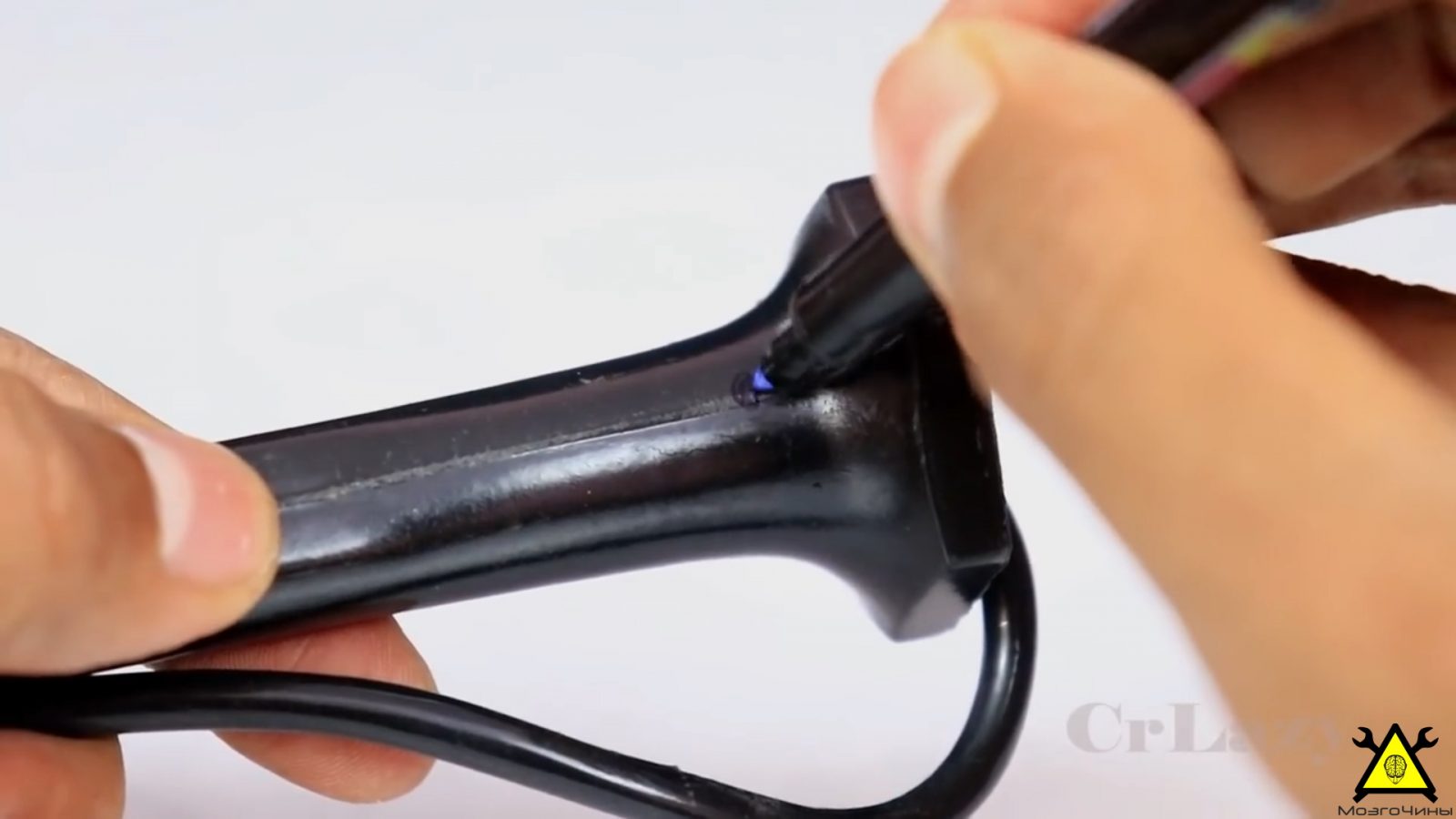

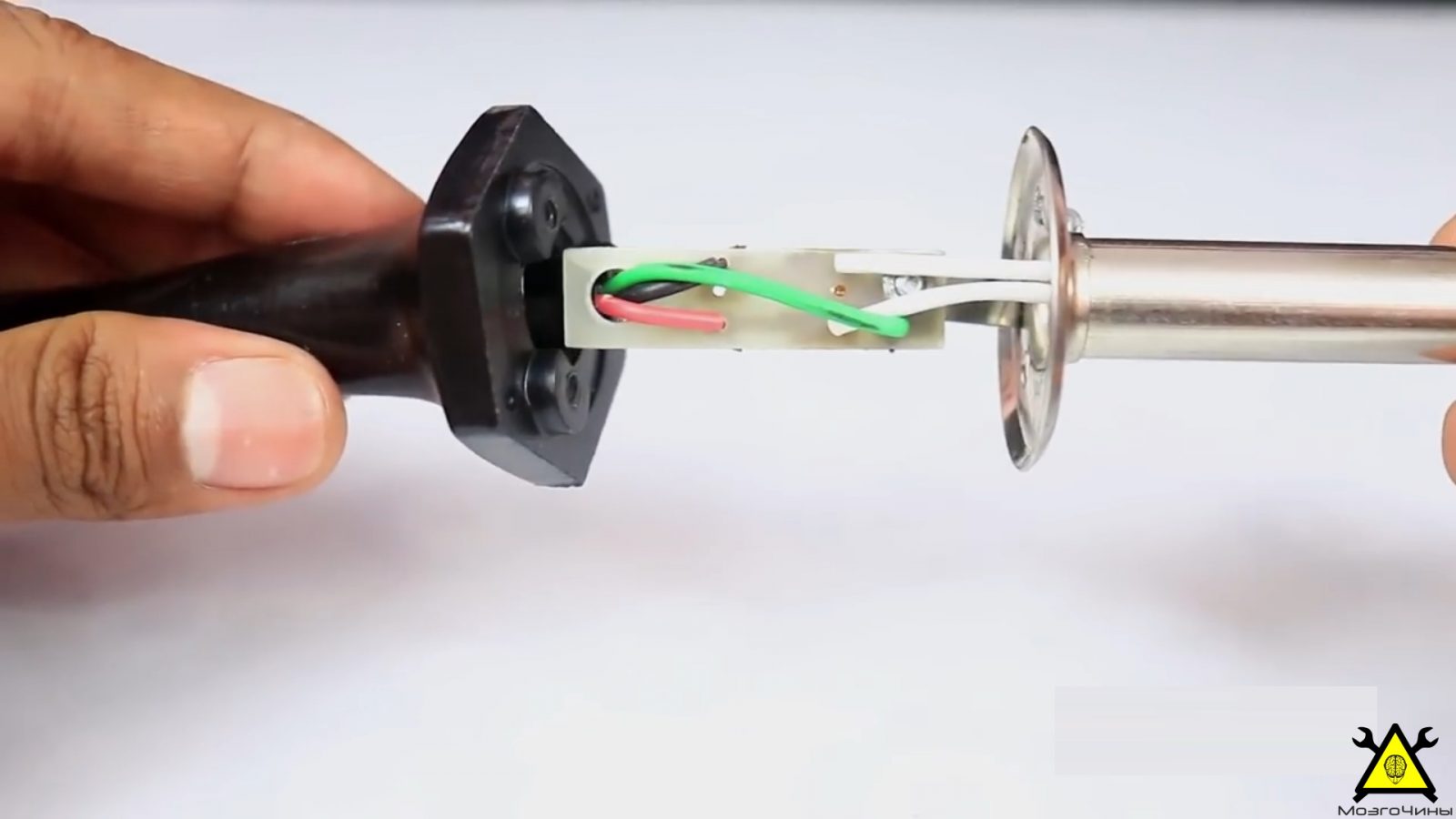

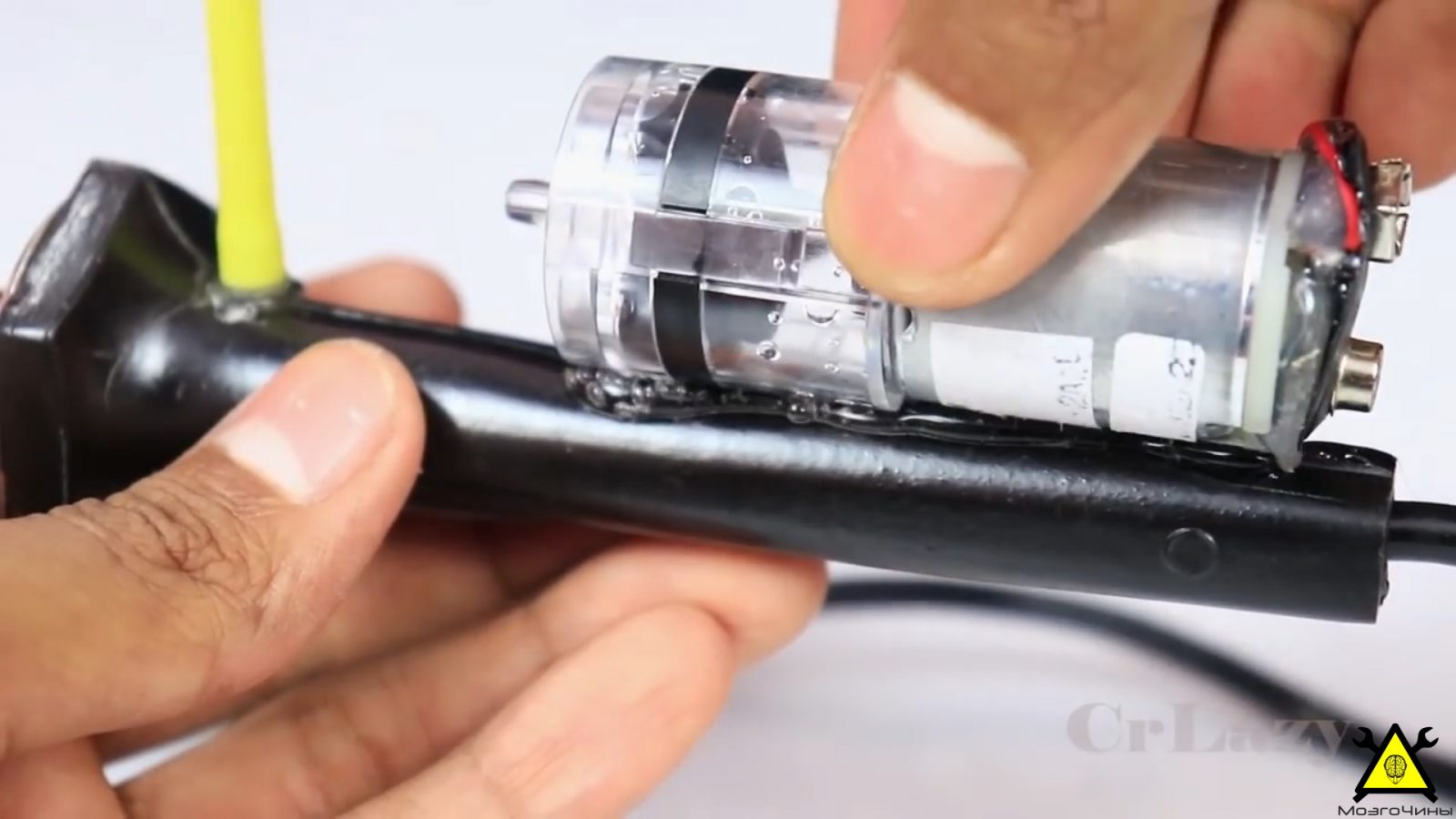

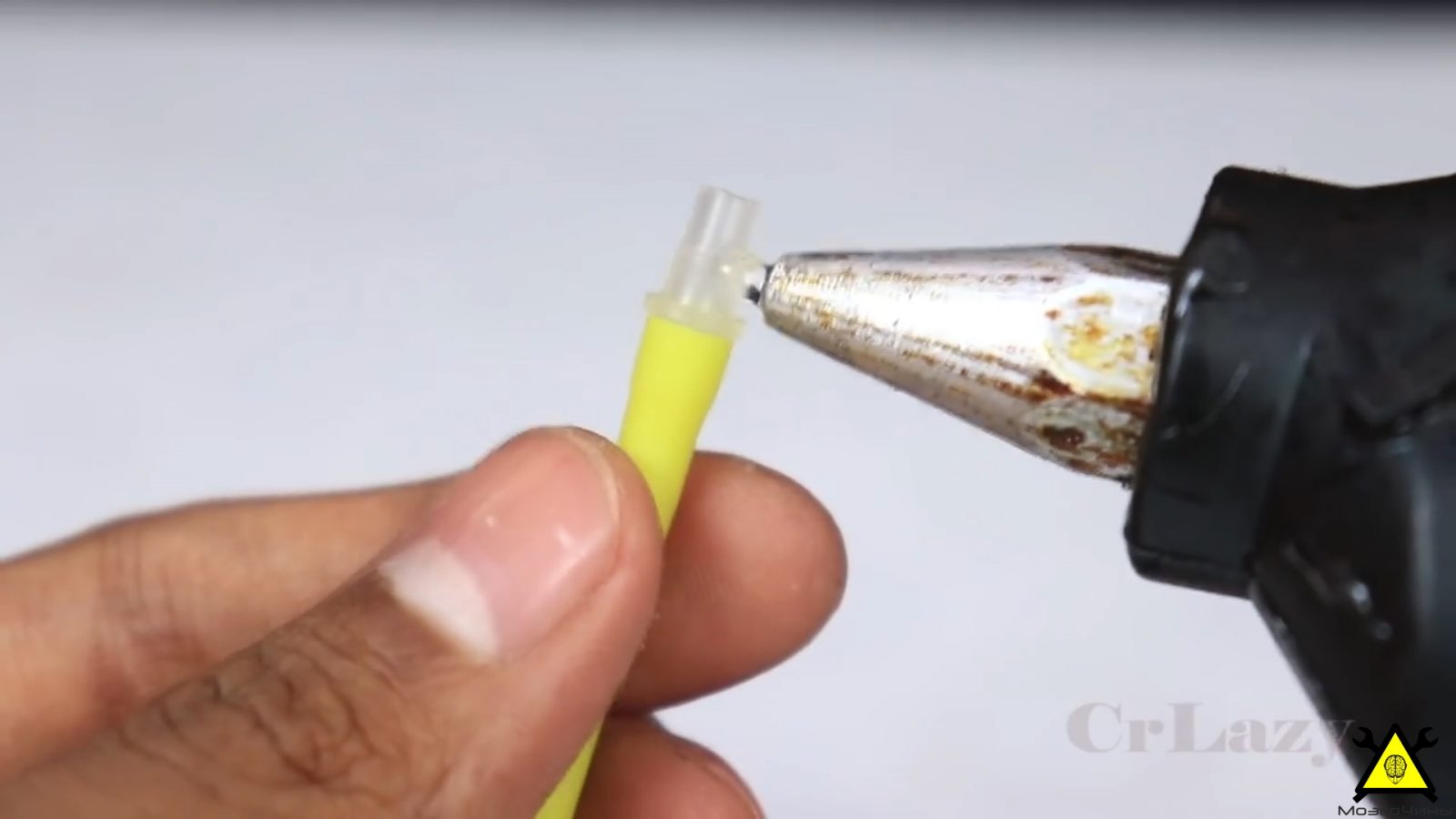

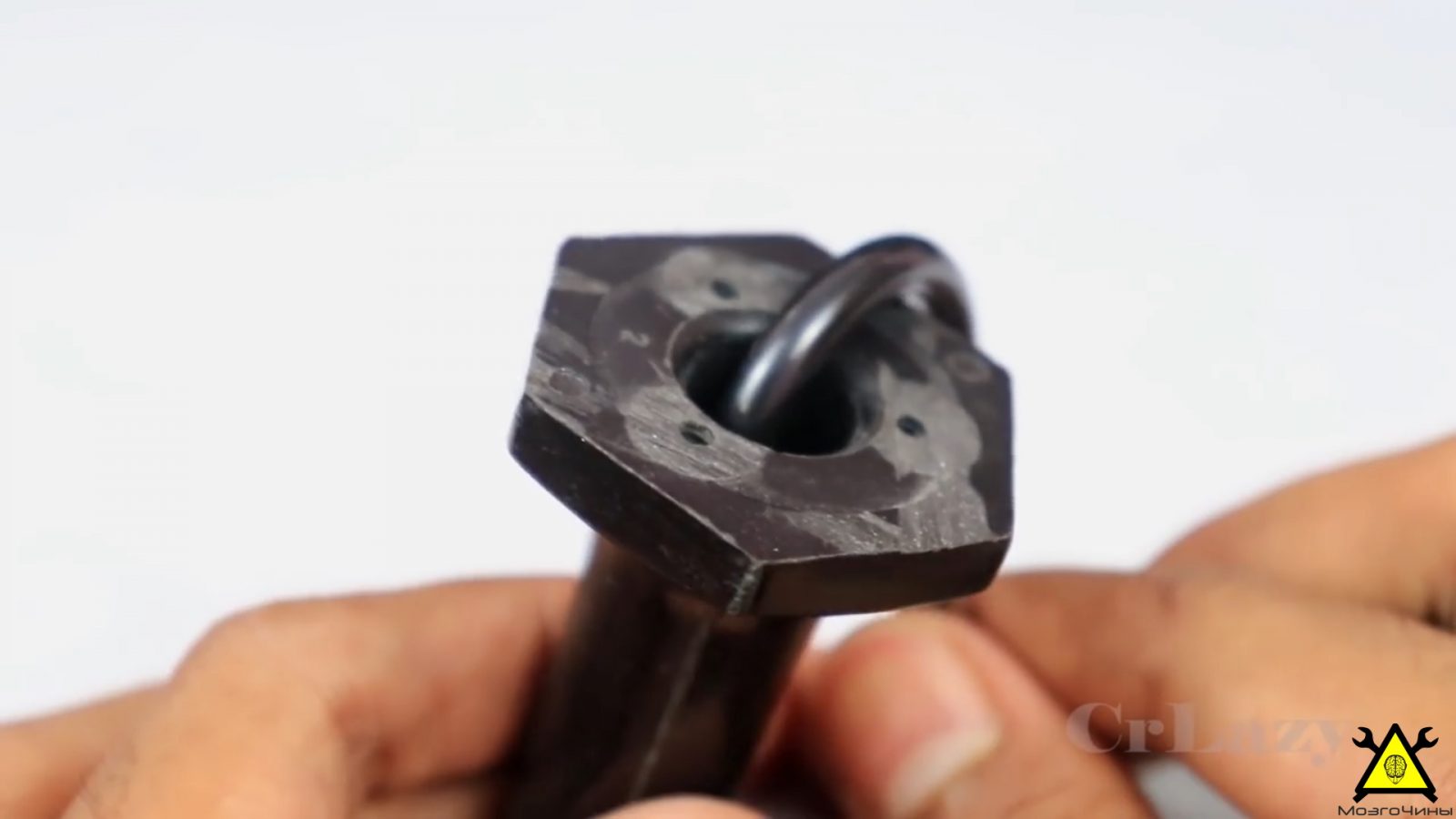

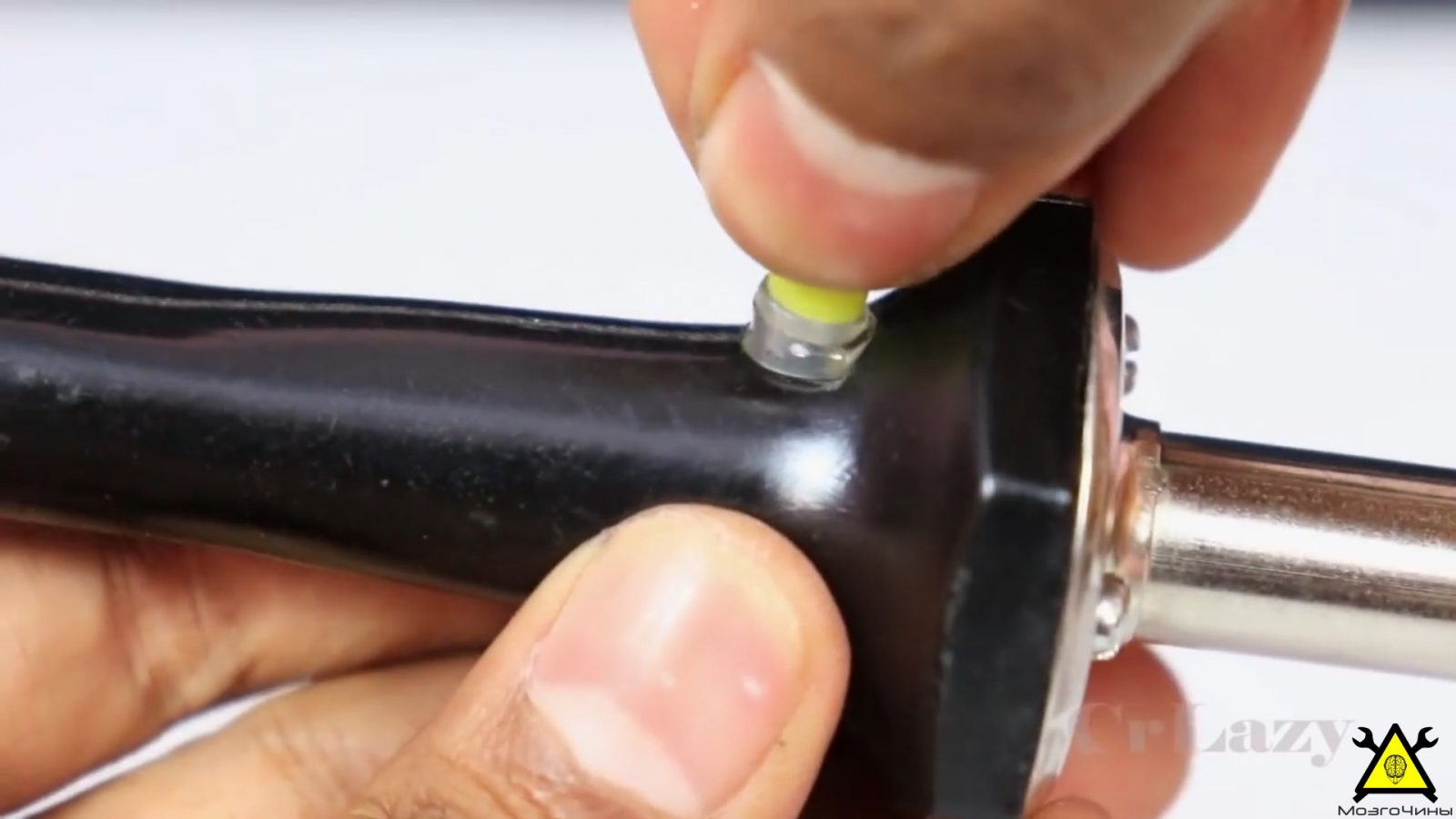

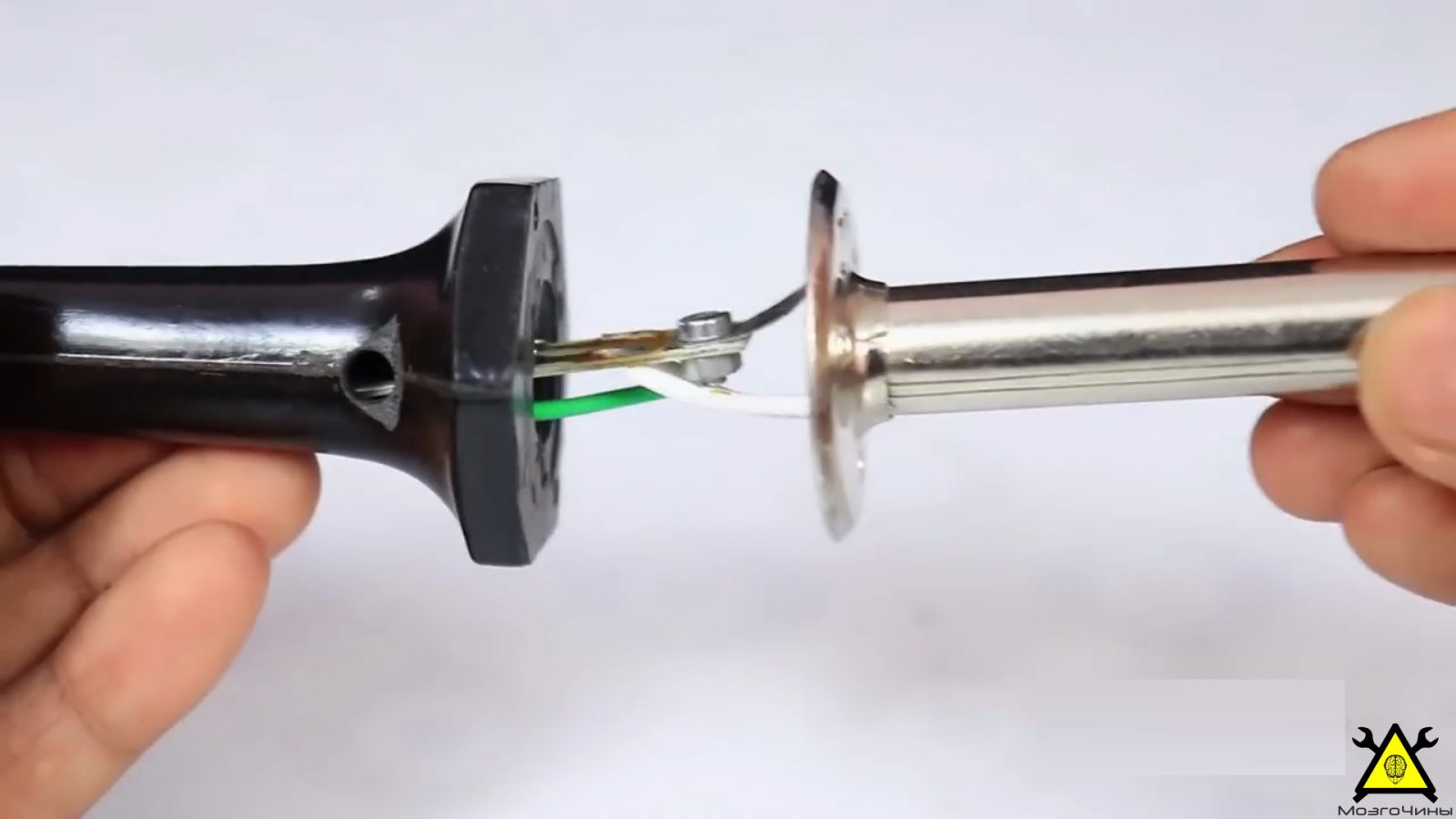

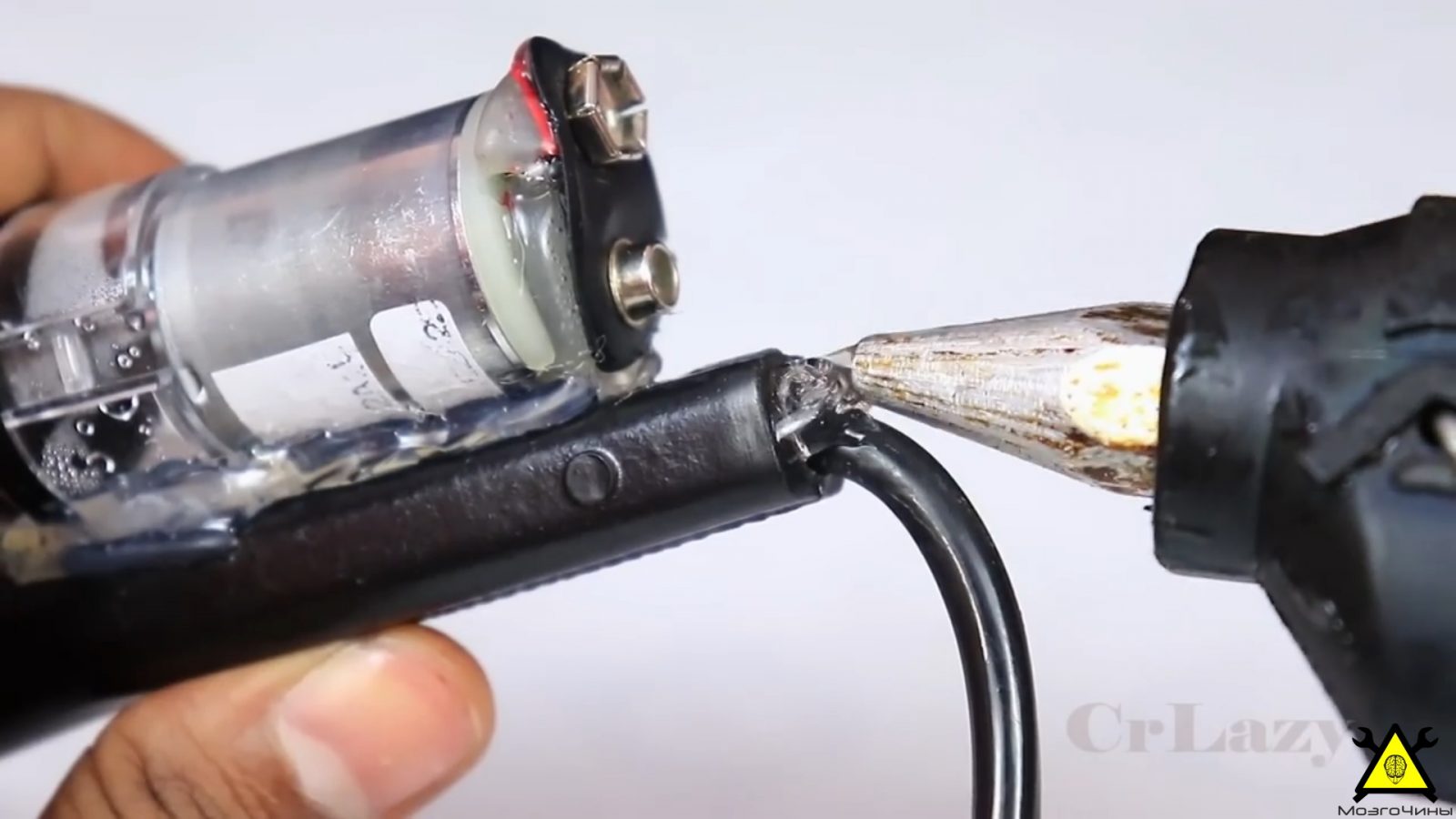

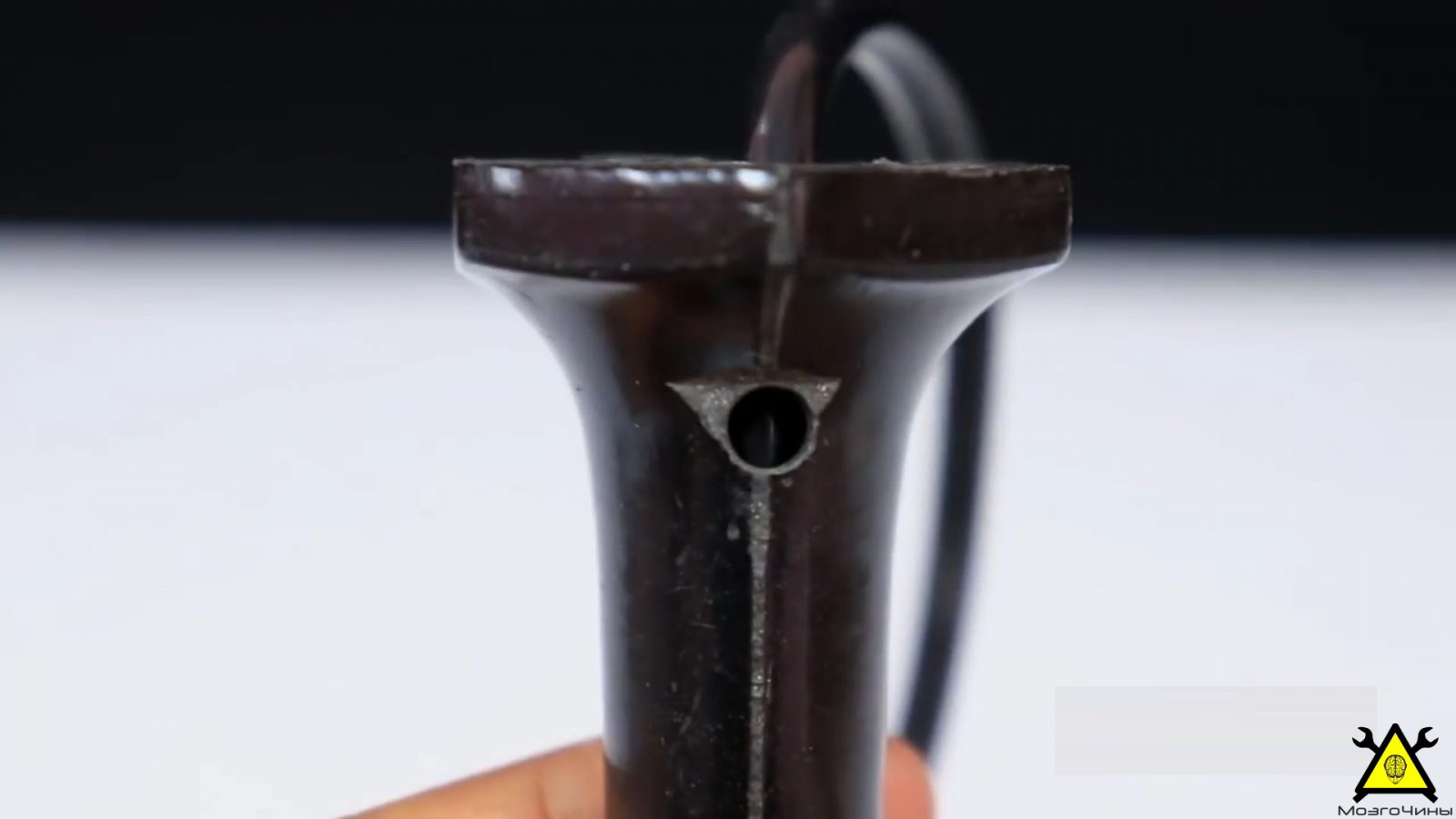

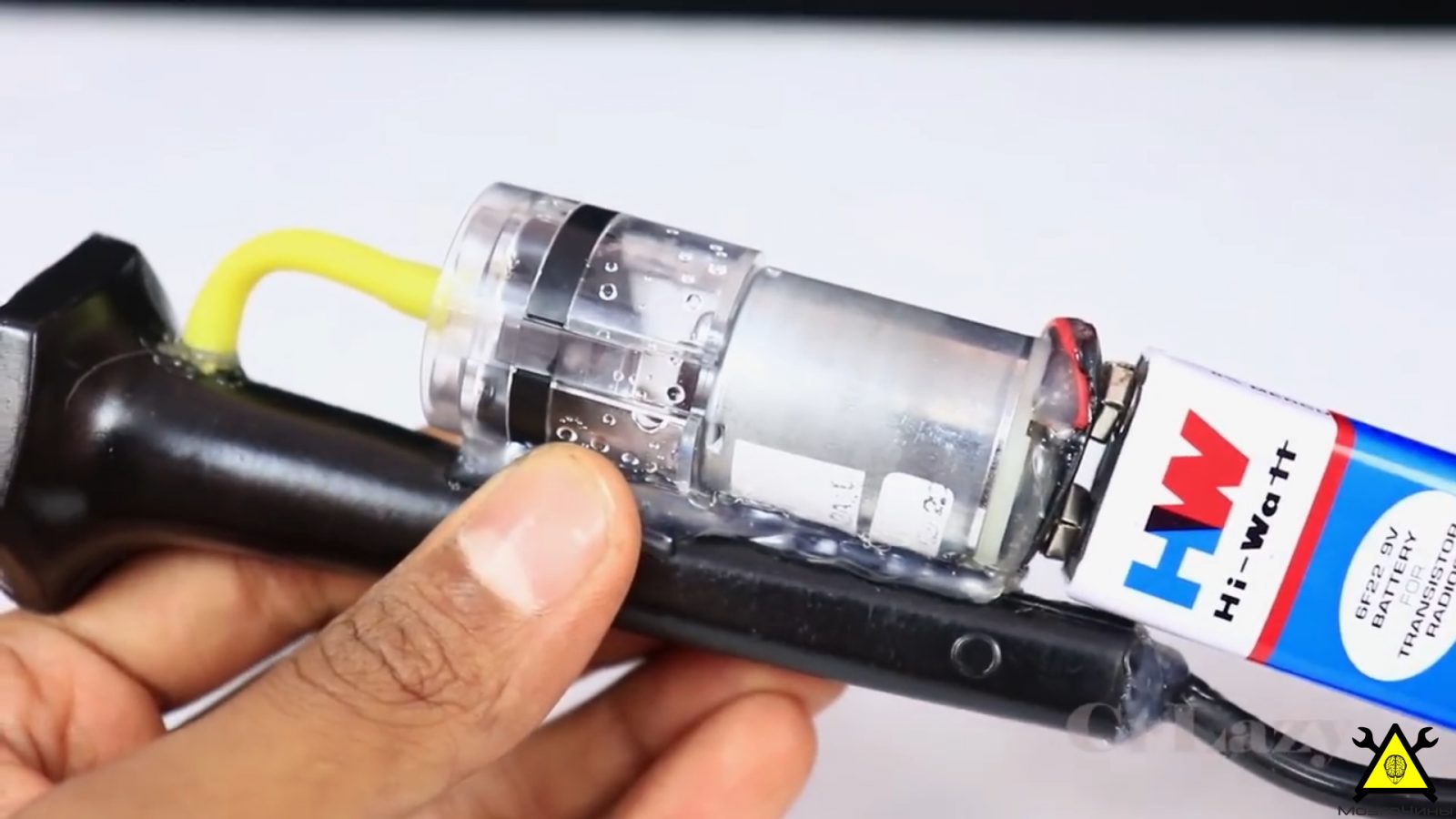

В месте соединения трубки и рукоятки имеется зазор, который нужно удалить. Благодаря этому трубка будет плотно прилегать к рукоятке. Сбоку в рукоятки сверлим отверстие по наружному диаметру трубки. После собираем паяльник обратно. Вклеиваем в проделанное ранее отверстие небольшой отрезок трубки. Прикрепляем компрессор на рукоятку паяльника, после чего к нему подключаем вклеенную трубку. Для герметичности конструкции заливаем тыльную часть рукоятки откуда выходить повод термоклеем.

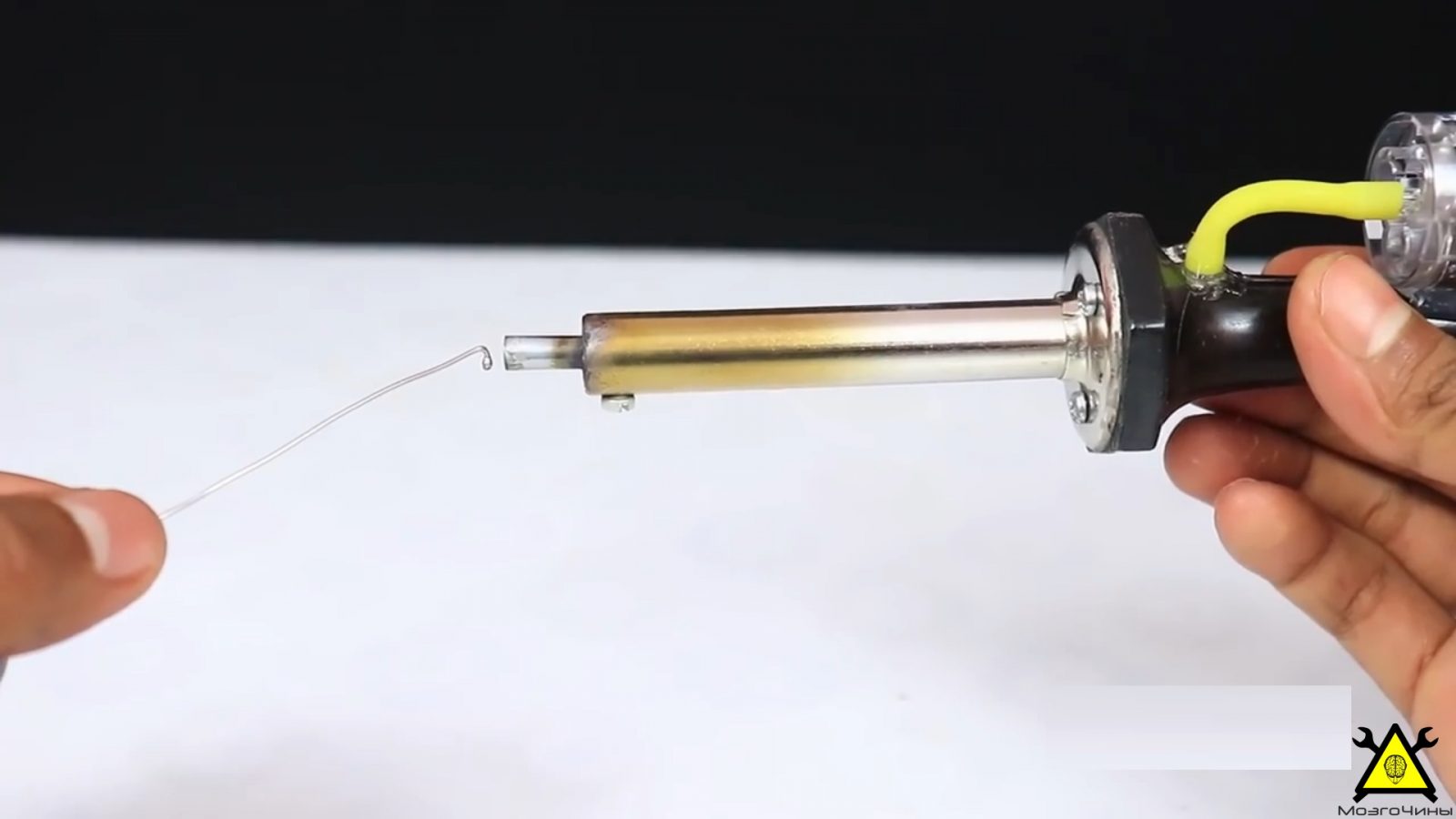

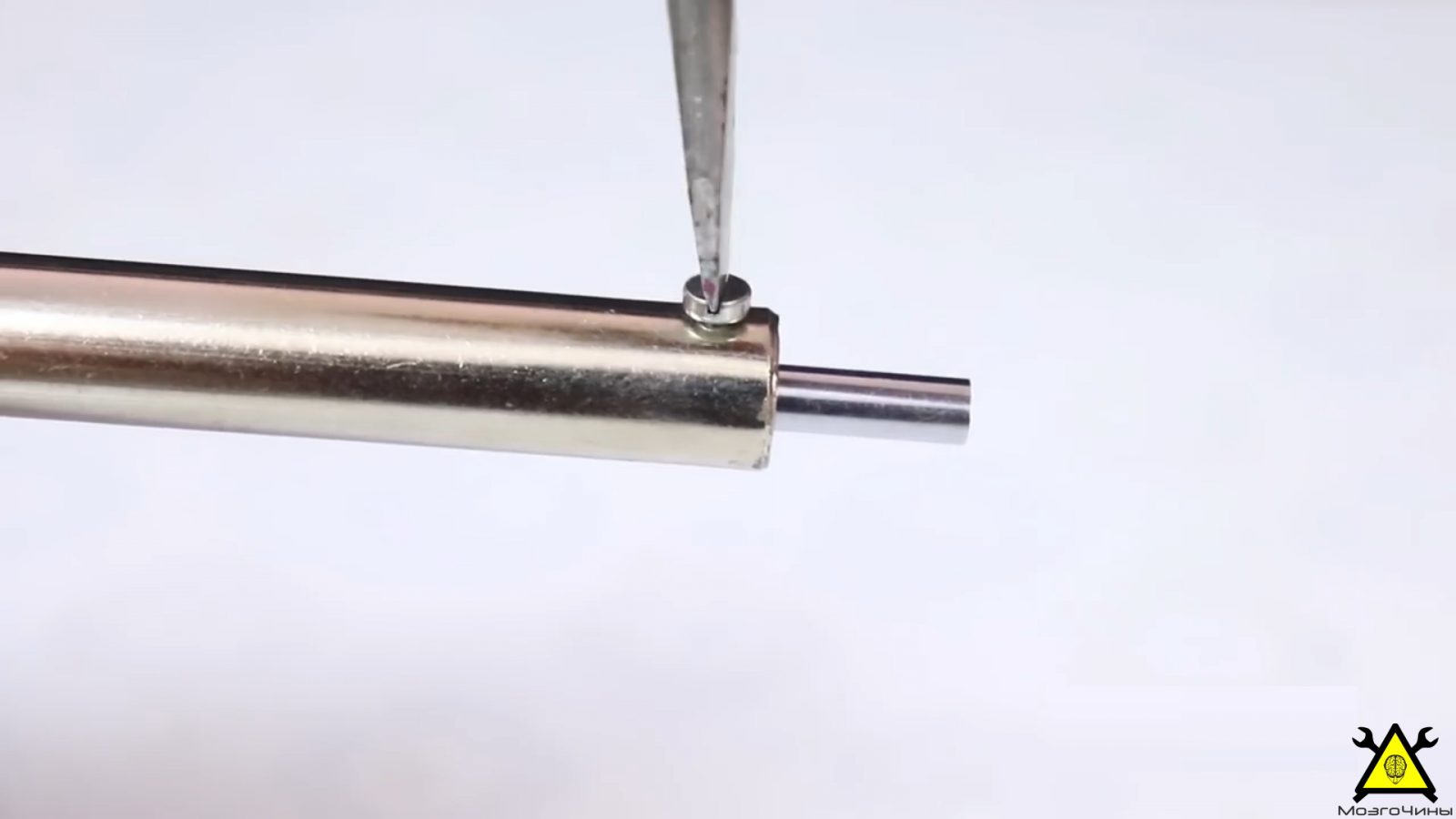

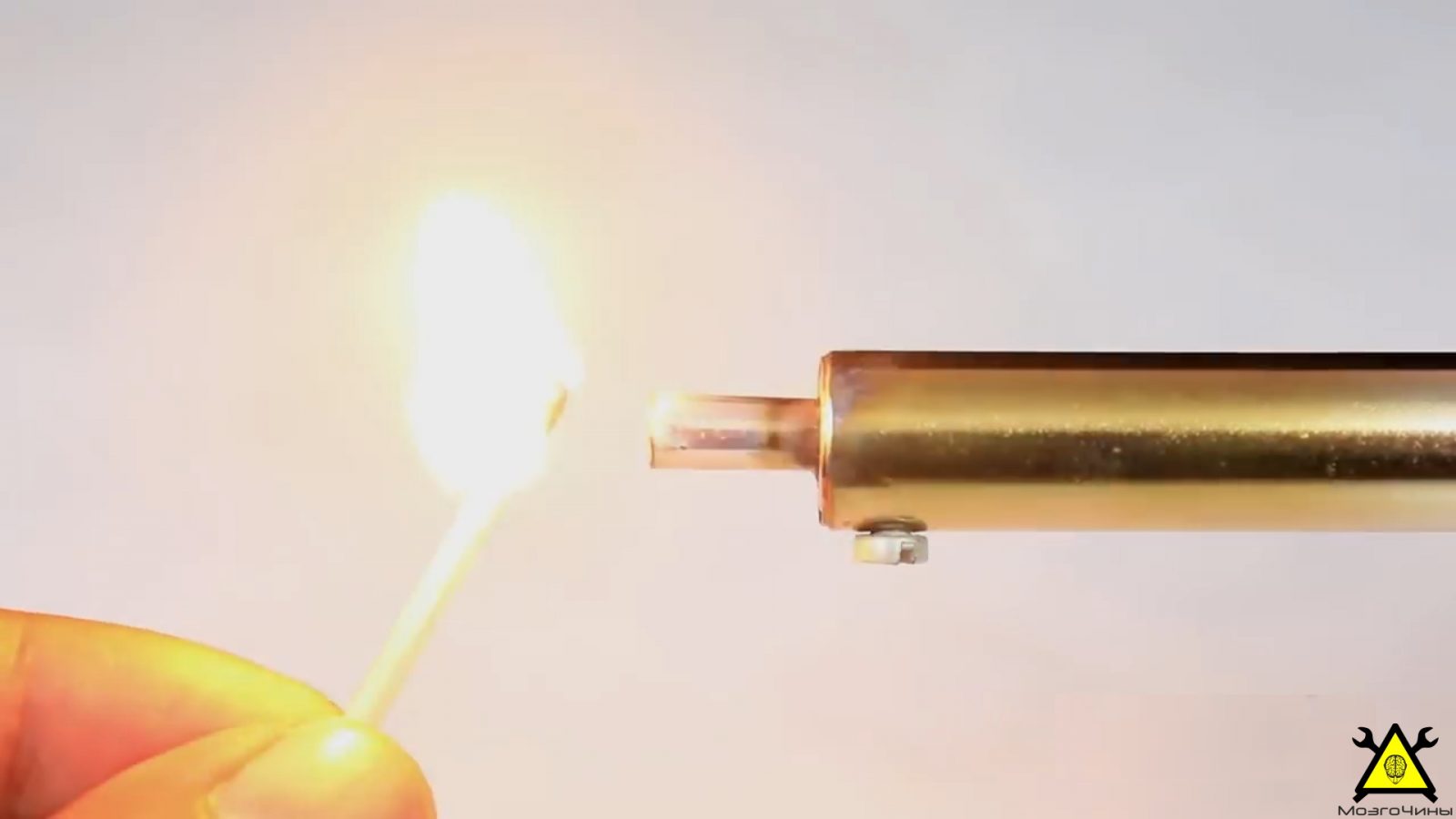

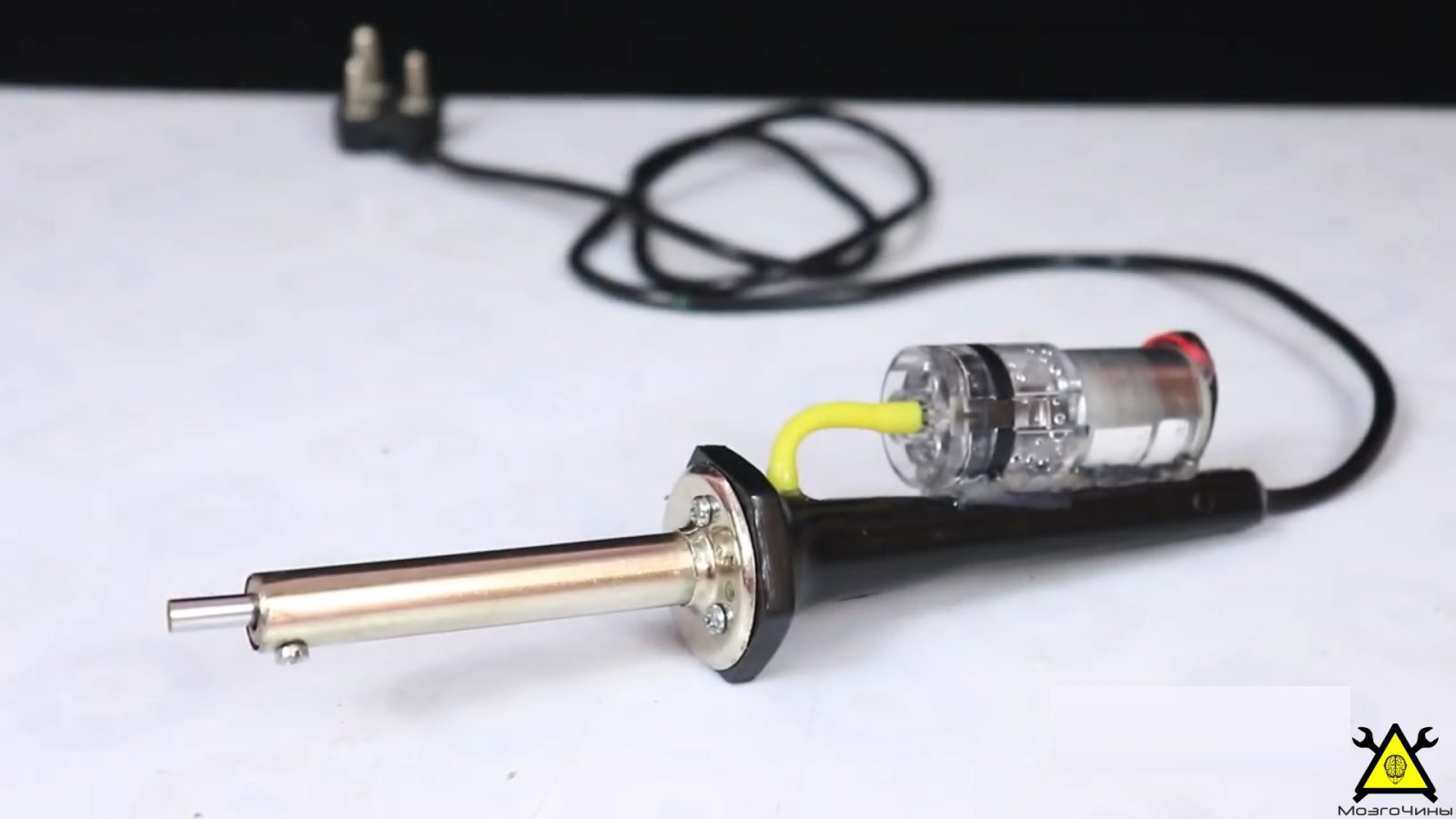

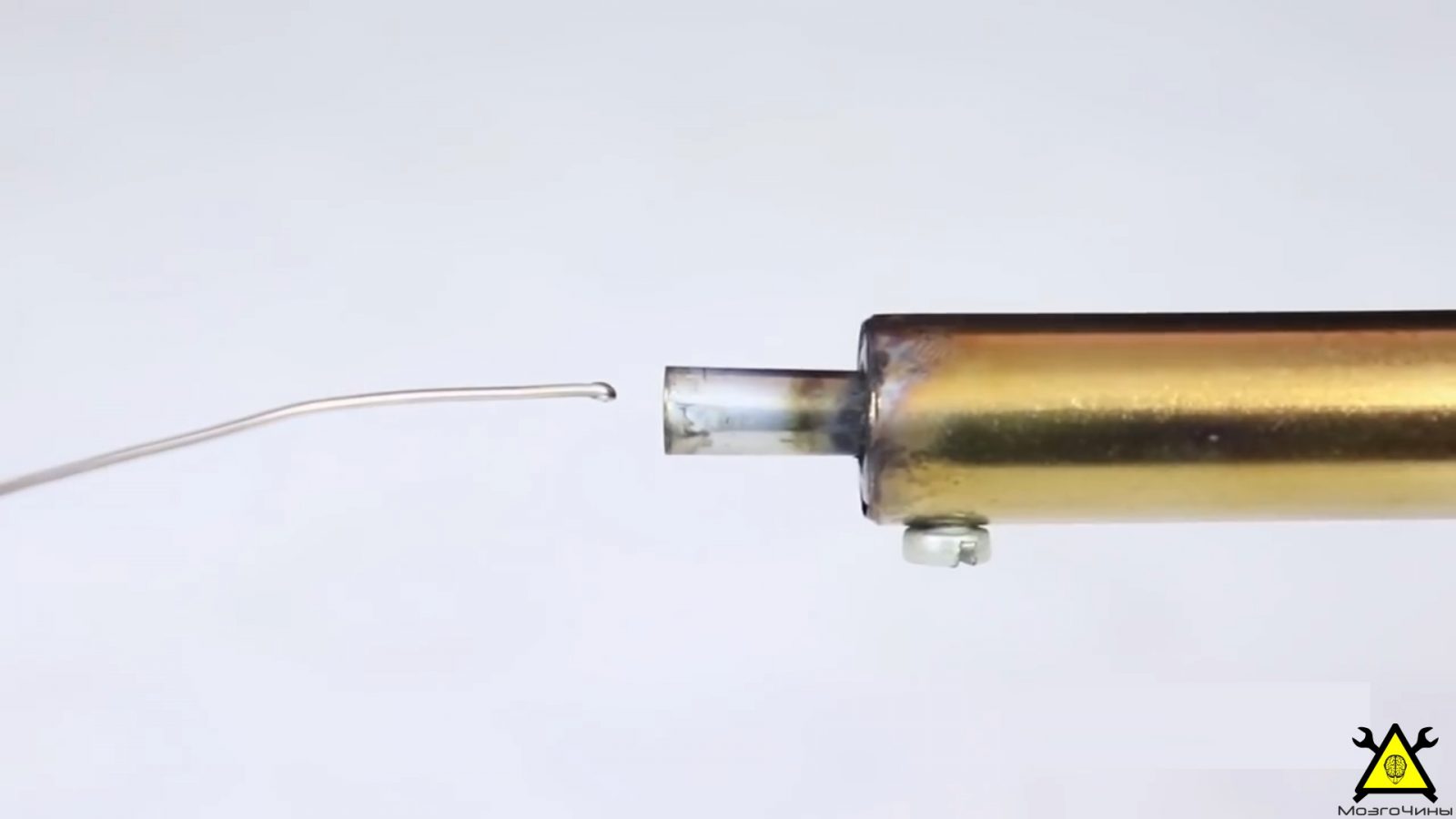

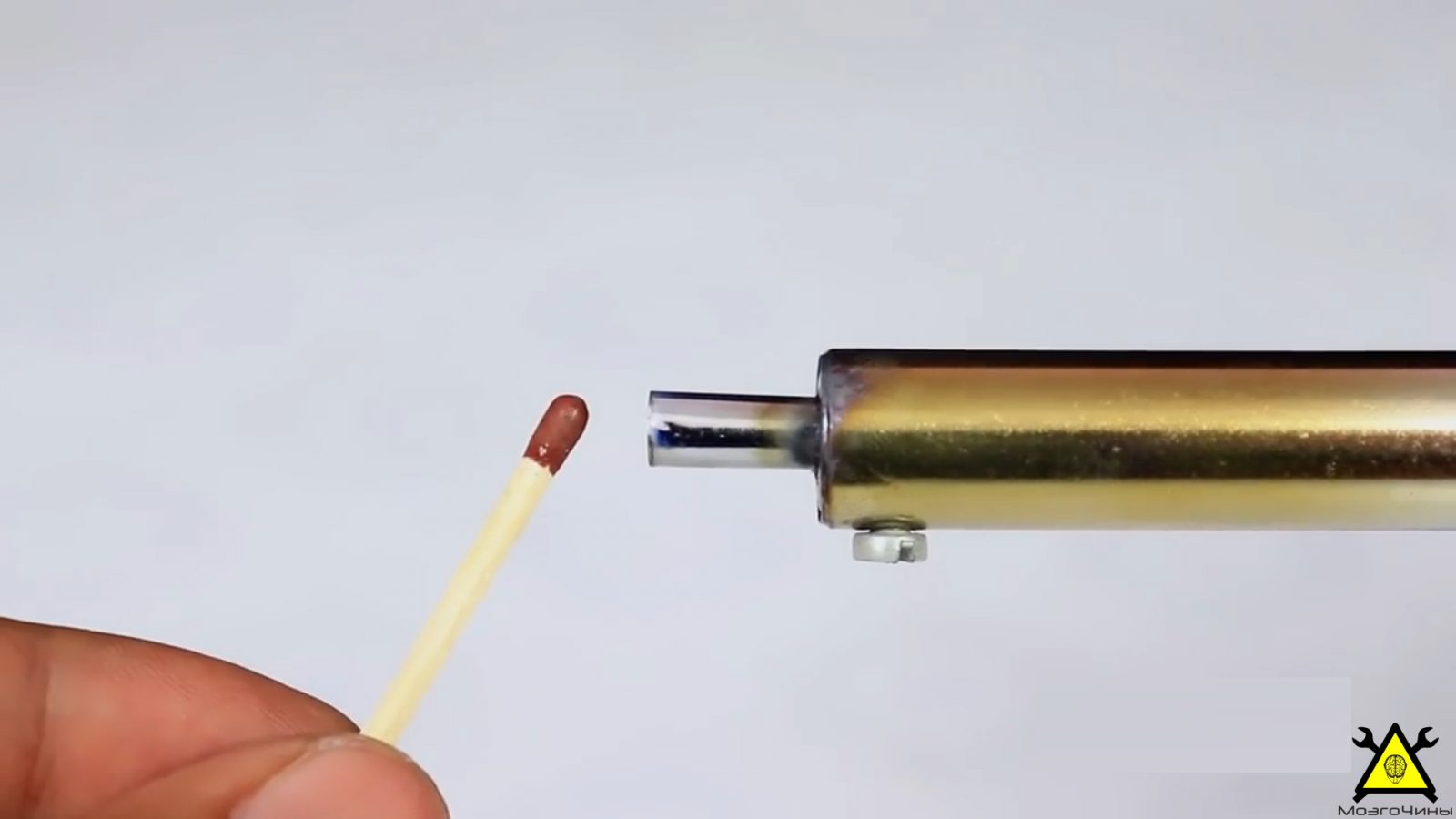

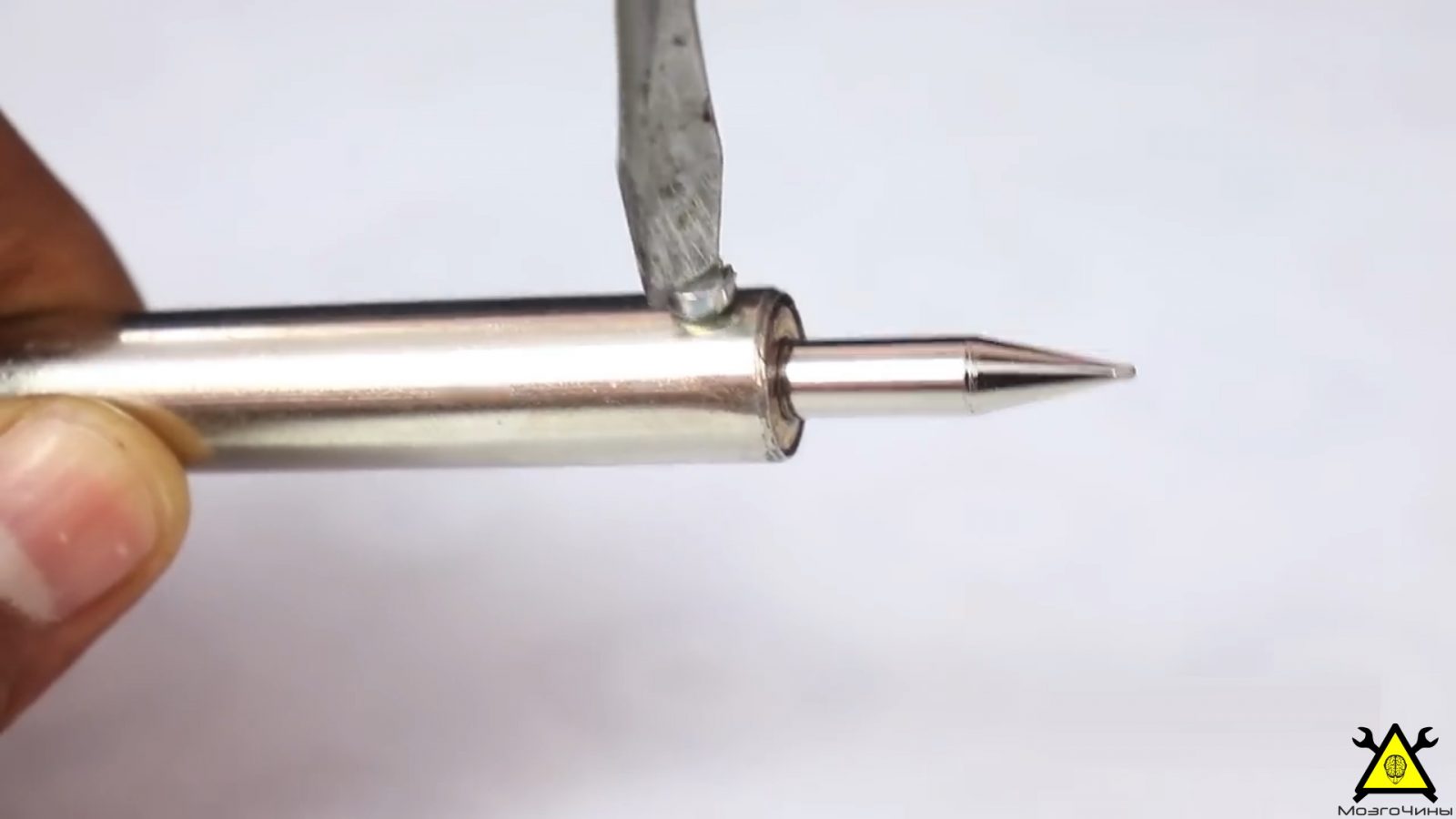

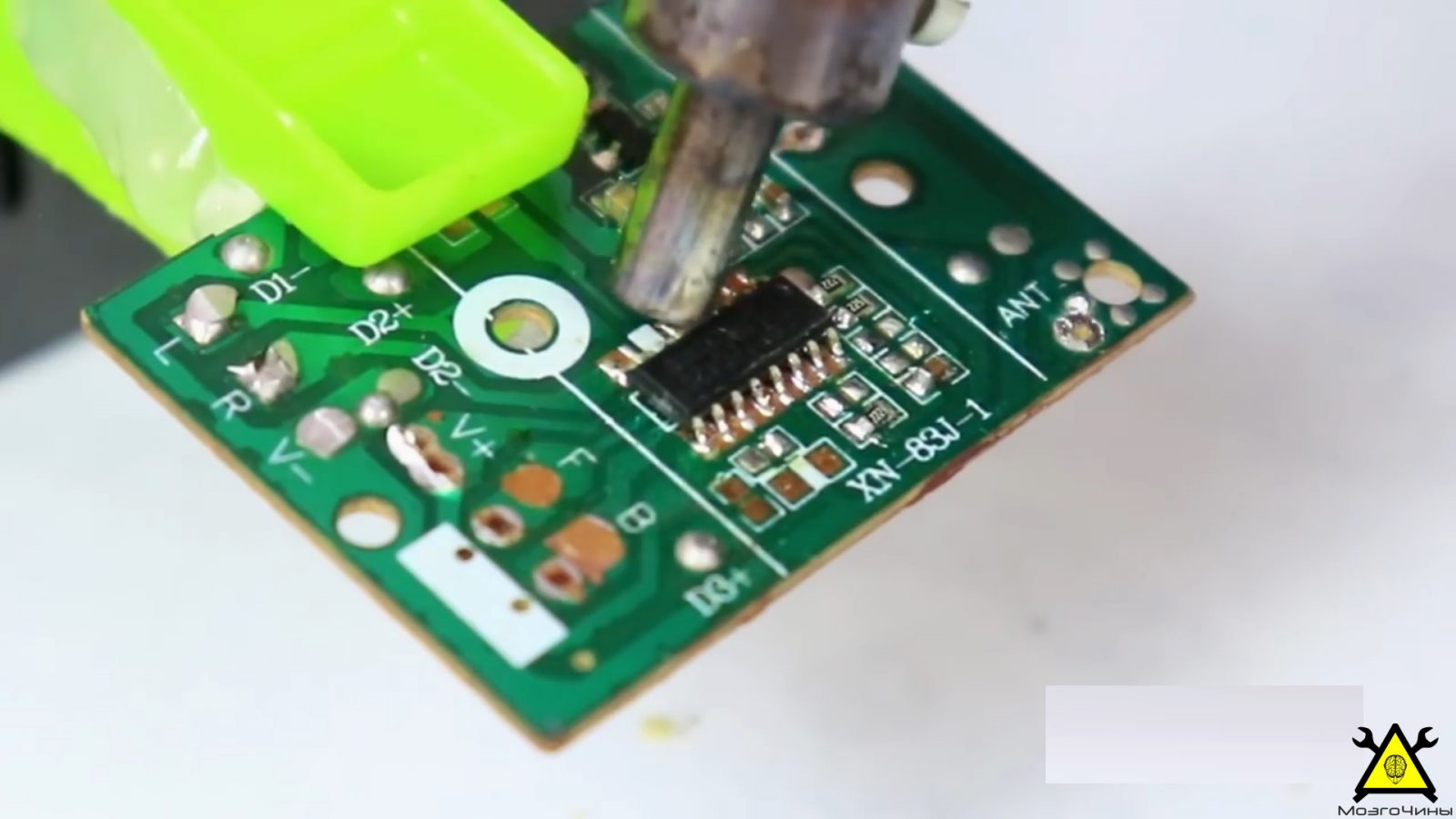

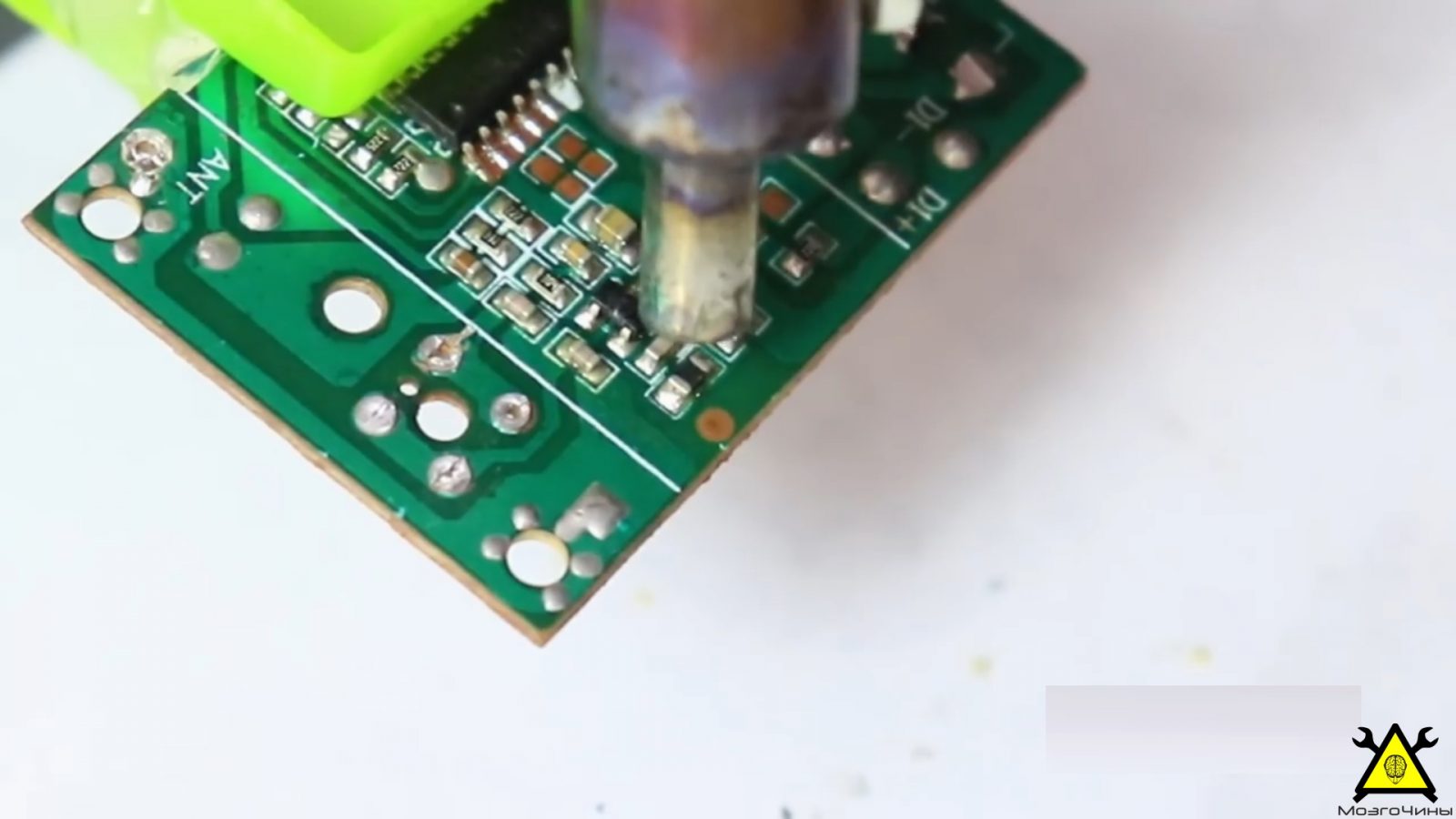

Демонтируем жало, а в место него устанавливаем трубку такого же диаметра. При включении паяльники и компрессора, из трубки будет выходить горячий воздух. Скорости потока и температуры достаточно для плавки припоя.

К преимуществам данной самоделки можно отнести то, что при замене трубки на стандартное жало, паяльник не потеряет своей функциональности. Естественно компрессор при этом не включаем.

Спасибо за внимание)
