Как сделать внешний аккумулятор из старого ноутбука

Перевел SaorY для mozgochiny.ru

Снова здравствуйте, мозгодрузья! Некоторое время назад вышел из строя аккумулятор моего ноутбука и его пришлось заменить, но выбрасывать отработанный аккумулятор я не хотел. Мое мозголюбопытство подталкивало меня изучить его, а что получилось из моих экспериментов читайте далее!



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka1

kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka2





Проштудировав интернет на тему «второй жизни» аккумуляторов, я ознакомился с теорией и приступил к практике — аккуратно разобрал аккумулятор ноутбука и вынул батареи, четыре из которых были рабочими. И из них то я и сделал самоделку этого мозгоруководства — внешний аккумулятор, думаю это лучше, чем просто выбросить все в мусор.

Аккумуляторы ноутбука устроены так, что при выходе из строя одной из батарей система зашиты отключает все оставшиеся, то есть в отработанном аккумуляторе остается много хороших батарей 18650, которые можно отправить на «повторное использование», а попросту сделать из них небольшой внешний аккумулятор для подзарядки гаджетов.

Внимание!!! Это мозгоруководство носит ознакомительный характер если вы новичок, то есть не имеете опыта работы с электрокомпонентами, не обладаете знаниями о работе литиево-ионных батарей и тд. А если вы все же решите повторить шаги руководства, то помните, что всю ответственность за это вы берете на себя, так процесс разбора аккумулятора довольно опасный! Будьте осторожны и аккуратны.

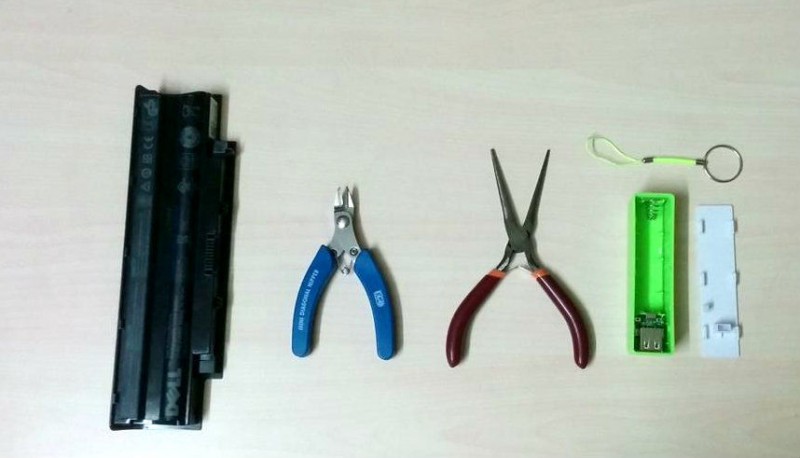

Шаг 1: Компоненты и инструменты

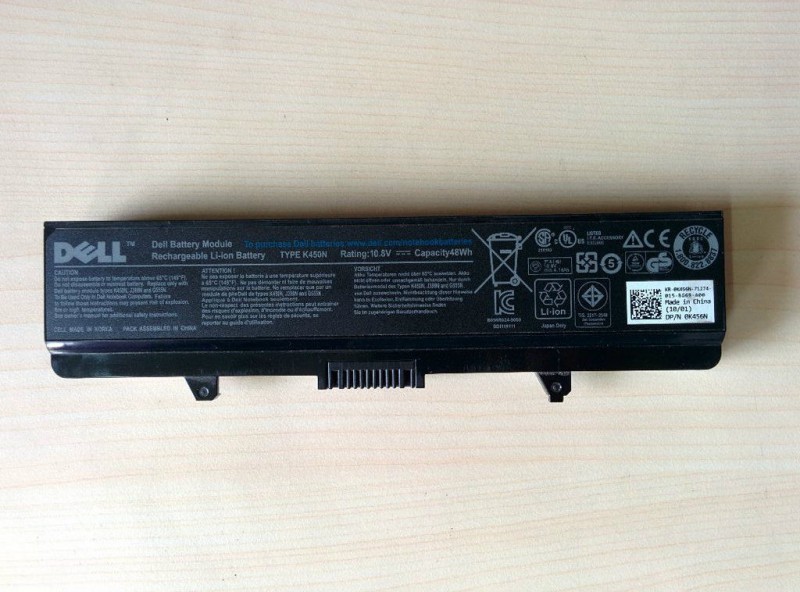

  • старый аккумулятор ноутбука — можно взять у друзей или мастерской по ремонту техники
  • корпус для внешнего аккумулятора — приобретается на просторах сети
  • отвертка
  • кусачки
  • круглогубцы
  • дремель



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka6



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka7



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka8



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka9







Шаг 2: Разбор старого аккумулятора



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka10



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka11



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka12



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka13
Берем в руки мозгоотвертку и по шву корпуса аккумулятора вскрываем сам корпус. Процесс не сложный, так как корпус собран с помощью двустроннего скотча, либо ультразвуковой сварки, главное не повреждать батарейки.

Если корпус не вскрывается, то можно использовать дремель, важно только не повредить диском целостность батареек, поэтому пропилы лучше делать по углам корпуса, а не по середине сторон.

ВАЖНО!!! При каких-либо манипуляциях с литиево-ионными батареями аккумулятора, которые могут их повредить, полезно, даже мудро иметь под рукой огнеупорный контейнер и ведро с песком. И в случае повреждения целостности батарейки и ее нагрева, дымления сразу же выбросить ее в контейнер и засыпать песком. Песок, кстати, единственный надежный способ погасить литиевое воспламенение, вода или огнетушители с ним не справляются!





Шаг 3: Батарейный блок



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka14



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka15



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka16

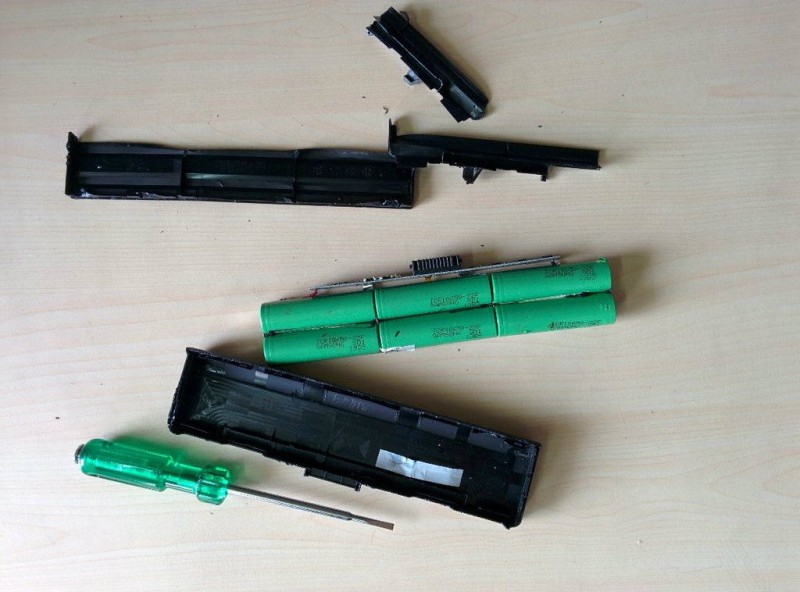

После того как корпус аккумулятора вскрыт, вынимаем блок батареек, они как правило приклеены к корпусу двусторонним скотчем.

ВАЖНО!!! При действиях с блоком батарей снова будьте аккуратны и не допускайте перегибов перемычек соединяющих батарейки, иначе может произойти замыкание, и в результате взрыв и даже пожар!!!





Шаг 4:Отделение платы зарядки



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka17



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka18



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka19



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka20
От блока батарей с помощью мозгокусачек отделяем плату заряда и провода идущие к батарейкам.
Сама плата может пригодится для дальнейших поделок.

ВАЖНО!!! При откусывании проводов и перемычек избегайте замыканий!!!





Шаг 5: Отделение батарей



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka21



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka22



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka23



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka24

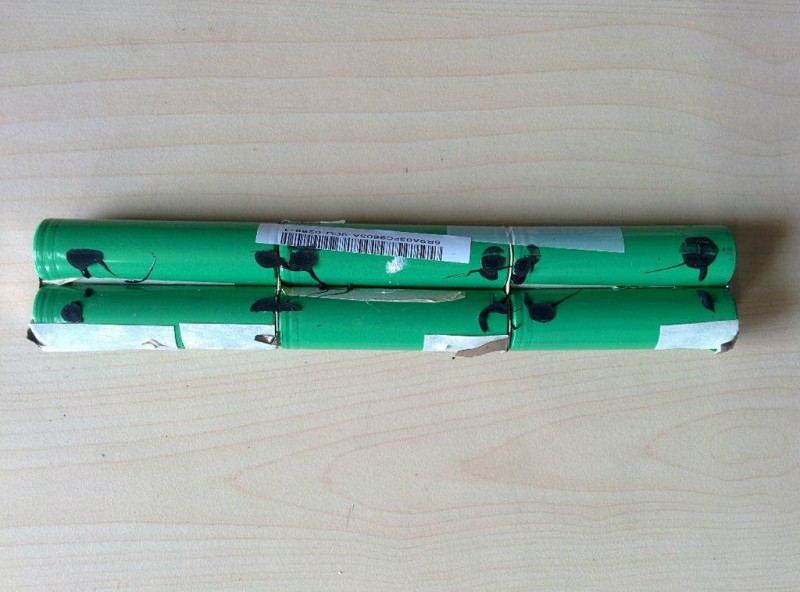

Мой аккумулятор ноутбука состоял из 6 литиево-ионных батареек 18650, емкостью 2200мАч. Батарейки попарно соединены параллельно, а 3 парных блока последовательно, чтобы получить нужные напряжение и емкость.

Итак, осторожно отделяем батареи друг от друга, сначала разделяем на парные блоки, а потом разделяем и пары батарей.





Шаг 6: Удаление остатков перемычек



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka25



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka26



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka27

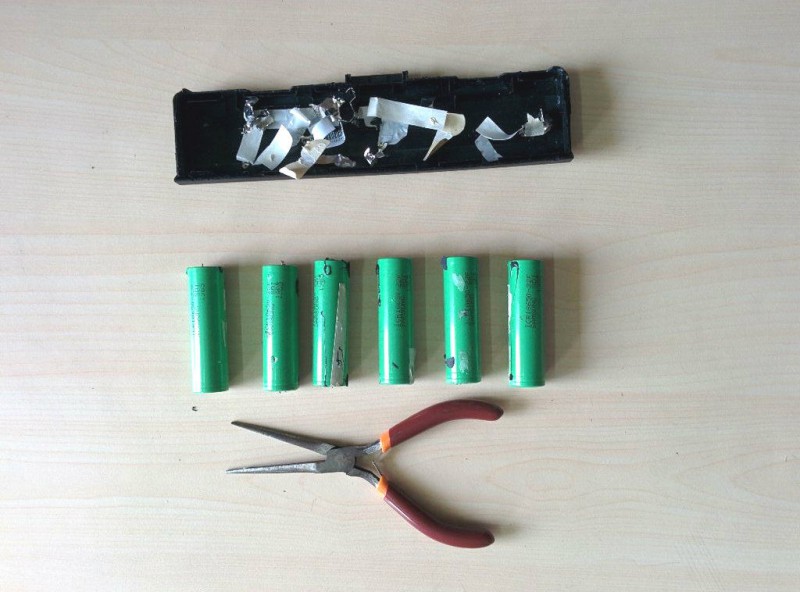

Круглогубцами удаляем с полюсов батарей остатки контактных перемычек. Но если вы хотите собрать свой блок батарей, то перемычки можно оставить, это облегчит последующую спайку мозгоконтактов. Удаленные перемычки старайтесь не разбрасывать, а после безопасно утилизируйте.

Отделив остатки перемычек дремелем зачищаем полюса батарей от остатков припоя.

ВАЖНО!!! При удаление перемычек будьте осторожны, так как они очень острые и о них легко порезаться. Я к несчастью, повредил о них свой палец.





Шаг 7: Поиск исправных батарей



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka28



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka29



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka30



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka31



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka32
Вооружаемся мультиметром и приступаем к тестированию батареек:

  • для начала измеряем напряжение батарейки, если оно меньше 2.5В, то выбрасываем ее
  • далее ставим батарейку заряжаться и если во время зарядки она сильно греется, то выбрасываем ее
  • измеряем напряжение после зарядки, оно должно быть в районе 4.1-4.2В, ждем 30 минут и снова измеряем напряжение на батарейке, и если оно упало ниже 4В, то выбрасываем батарейку, если оно в норме, то записываем значение напряжения
  • оставляем батарейки в прохладном и сухом месте на 3 дня, после этого срока измеряем напряжение на них, и если оно упало более чем на 0.1В от записанного, то выбрасываем батарейку

Все батарейки прошедшие мозготест считаются пригодными! Я все свои хорошие батарейки убрал в пластиковый футляр для безопасного хранения.





Шаг 8: Сборка внешнего аккумулятора



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka33



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka34



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka35



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka36



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka37

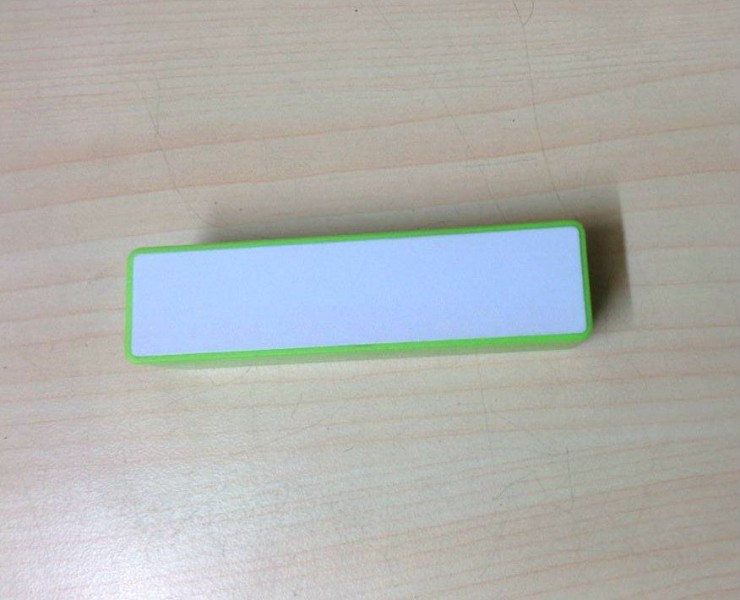

Сборкой это можно назвать с натяжкой 🙂 , но все же, в приобретенный на просторах сети корпус внешнего аккумулятора, такой как USB Power Bank 18650 Case, вставляем «добытую» из старого аккумулятора батарейку. При этом соблюдаем полярность!!! Иначе как я можно спалить корпус внешнего аккумулятора.

Положительный вывод батарейки должен быть направлен к зарядной плате, иногда правильную полярность указывают на дне мозгокорпуса.

Итак, вставляем правильно батарейку, закрываем крышку корпуса и с помощью USB-кабеля, поставляемого в комплекте с корпусом, ставим внешний аккумулятор на зарядку. Крепим шнурок брелка и самоделка готова к применению!





Шаг 9: Тестирование



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka38



kak-sdelat-vneshniy-akkumulyator-iz-starogo-noutbuka39
После окончания зарядки проводим еще одно тестирование поделки. Мой тестер показал значение 5.06В, которое хорошо подходит для зарядки смартфонов, планшетов и других гаджетов.

Аккумуляторная самоделка собрана и протестирована, благодарю за мозговнимание!



(A-z Source)

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!


8 Replies to “Как сделать внешний аккумулятор из старого ноутбука”

  1. пфффф…. Вторая жизнь двух акб ноутов. Dc-dc слишком перегревался при зарядке самих батарей (но не при зарядке устройств), пришлось в нагрузку поддать мини-кулер. Всего 12 батарей. Тестировал, заряжал телефон им целых 2 недели.

  2. Сделал из аккумулятора 18650 powerbank так же как здесь написано, но почему-то во время зарядки телефона зарядка отключается и через несколько секунд опять включается и так происходит примерно каждые 5 минут.
    Почему так происходит? Это портит аккумулятор телефона.

    Я сделал два повербанка и с обоими такая проблема

  3. Чтобы спокойно разобрать батарею ноутбука:
    1) нагреть обычным феном
    2) обстучать резиновой киянкой или любым другим увесистым нетвердым предметом
    3) по швам пролить немного растворителя типа 646

    После такой подготовки, корпус, как правило, можно разобрать руками без риска поцарапать или повредить элементы. Корпус при этом остается практически целым.

  4. в ноутбуке насколько я знаю применяются аккумы без встроенного контроллера для этой ахинеи надо аккум со встроенным контролером а то взорвется как и сказал человек

    1. АКБ ноута чаще всего имеет контролер зарядки встроенный в корпус, но не всегда. А вот при установке элементов питания из АКБ дальше в другие устройства всегда требуется контролер зарядки или специальное зарядное устройство соответствующее типу питающего элемента.
