Как сделать водонепроницаемый зарядный USB-модуль на мотоцикл

  Перевел SaorY для mozgochiny.ru

Доброго времени суток, мозгоизобретатели! Сегодня предлагаю сделать своими руками полезную мотосамоделку – водонепроницаемый зарядный модуль на основе автомобильного USB-зарядника.



kak-sdelat-vodonepronitsaemyiy-zaryadnyiy-usb-modul-na-mototsikl1





Шаг 1: Материалы

• автомобильное зарядное USB устройство
• светодиодный фонарик
• 2 металлических хомута (для крепления на байк)
• провода и паяльник
• дрель





Шаг 2: Разбор



kak-sdelat-vodonepronitsaemyiy-zaryadnyiy-usb-modul-na-mototsikl2

kak-sdelat-vodonepronitsaemyiy-zaryadnyiy-usb-modul-na-mototsikl3

kak-sdelat-vodonepronitsaemyiy-zaryadnyiy-usb-modul-na-mototsikl4

kak-sdelat-vodonepronitsaemyiy-zaryadnyiy-usb-modul-na-mototsikl5

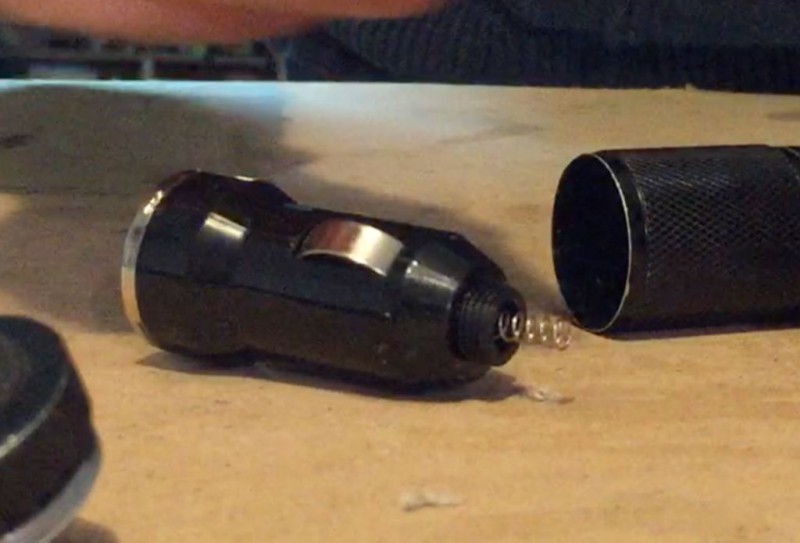

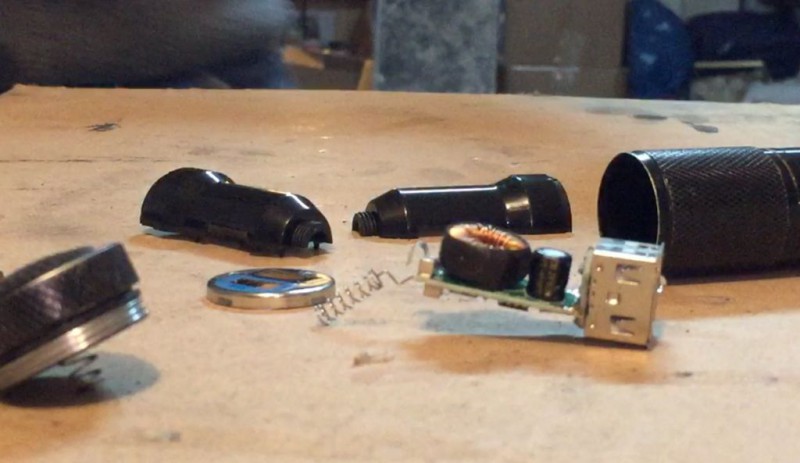

Сначала разбираем мозгофонарик, затем демонтируем «плюсовой» контакт автомобильного зарядника, а потом разбираем все зарядное устройство.





Шаг 3: Доработка контактов



kak-sdelat-vodonepronitsaemyiy-zaryadnyiy-usb-modul-na-mototsikl6

С платы зарядника удаляем пружинные контакты, при этом запоминаем, что большая пружина это «плюс» нашей поделки.

Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.





Шаг 4: Провод питания



kak-sdelat-vodonepronitsaemyiy-zaryadnyiy-usb-modul-na-mototsikl7

kak-sdelat-vodonepronitsaemyiy-zaryadnyiy-usb-modul-na-mototsikl8

kak-sdelat-vodonepronitsaemyiy-zaryadnyiy-usb-modul-na-mototsikl9

В корпусе фонарика высверливаем отверстие под кабель питания платы и продеваем сам кабель. Минусовой провод кабеля припаиваем к «минусу» на плате, «плюс» платы соединяем с мозгоконтактом кнопки-переключателя, а ко второму контакту кнопки припаиваем плюсовой провод кабеля.





Шаг 5: Сборка



kak-sdelat-vodonepronitsaemyiy-zaryadnyiy-usb-modul-na-mototsikl11

Плату помещаем в корпус от зарядника и закрепляем изолентой, а затем все это вставляем в корпус фонарика. Кнопку помещаем в крышку фонарика и закрываем ей сам фонарик. На полученную самоделку монтируем спаренные хомуты, с помощью которых ее можно закрепить на руле мотоцикла.

Мотомозгоподелка готова, осталось только подключить ее к аккумулятору!





Шаг 6: Все тоже, но на видео





Благодарю за внимание и успехов в мозготворчестве!



(A-z Source)

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!


Один ответ на “Как сделать водонепроницаемый зарядный USB-модуль на мотоцикл”

  1. Нужно было назвать -зарядный USB-модуль в корпусе от фонарика… А водонепроницаемым он не является, т.к влага может поступать в щели USB! Вот картинка
