Как установить Bluetooth-модуль на стереосистему

  Перевел SaorY для mozgochiny.ru

Доброго дня, мозгочины! Многие качественные стереосистемы с великолепным звуком имеют один маленький недостаток – отсутствие Bluetoth, который впрочем, легко исправляется.



kak-ustanovit-…-stereosistemu1
А исправляется он с помощью покупного Bluetooth-модуля и нехитрых действий, описанных в данном мозгоруководстве.



Шаг 1: Компоненты и материалы

  • модуль Bluetooth xs3868
  • печатная плата 3×7см
  • электролитический конденсатор на 470μF
  • лапки-коннекторы
  • паяльник и припой
  • провода



kak-ustanovit-…-stereosistemu2

kak-ustanovit-…-stereosistemu3



Шаг 2: Сборка платы



kak-ustanovit-…-stereosistemu4

kak-ustanovit-…-stereosistemu5

kak-ustanovit-…-stereosistemu6

kak-ustanovit-…-stereosistemu7

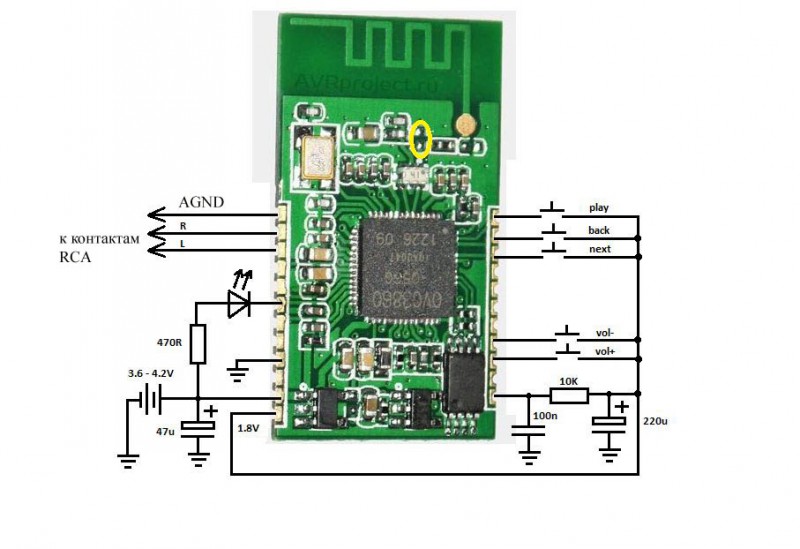

Посредством лапок-коннекторов припаиваем модуль к плате самоделки. Далее ориентируясь на представленную схему припаиваем конденсатор и 5 проводов:

• красный на вывод «+5В»
• черный на вывод «земля»
• белый к выводу AGND
• синий — вывод R
• зеленый -L





Шаг 3: Усилитель



kak-ustanovit-…-stereosistemu8

kak-ustanovit-…-stereosistemu9

Проверяем, что стереосистема отключена от сети и открываем крышку корпуса. Далее ищем любой мозгорегулятор напряжения на 5В, такой же как на картинке, он должен быть поблизости от разъемов RCA.



Шаг 4: Установка платы



kak-ustanovit-…-stereosistemu10

kak-ustanovit-…-stereosistemu11

Сигнальные провода (AGND, R, L) от модуля припаиваем соответственно к контактам входа RCA стереосистемы. А провода питания от модуля поделки припаиваем к регулятору напряжения (в моей системе: черный к среднему контакту, красный к правому).





Шаг 5: Антенна



kak-ustanovit-…-stereosistemu12

К модулю допаиваем провод-антенну и выводим ее из стереосистемы. Затем соблюдая ТБ, тестируем свою мозгоподелку. Если все отлично, отключаем систему от питания, крепим плату с модулем и закрываем крышку корпуса. Если что-то не так, то проверяем качество пайки, правильность сборки схемы и т.д., то есть, устраняем неполадки.

Замечу, что провод для антенны лучше взять экранированный, который будет защищать сигнал от излучения самой системы.

Итак, мы объединили проверенное качество и новизну технологий, то есть проявили мозготалант! Так держать!

(A-z Source)
