Интерактивный лазерный тир на Ардуино своими руками

Перевёл alexlevchenko для mozgochiny.ru

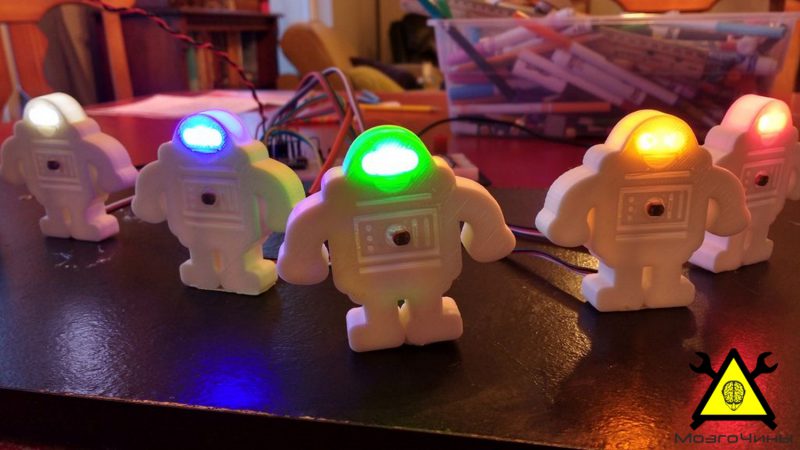

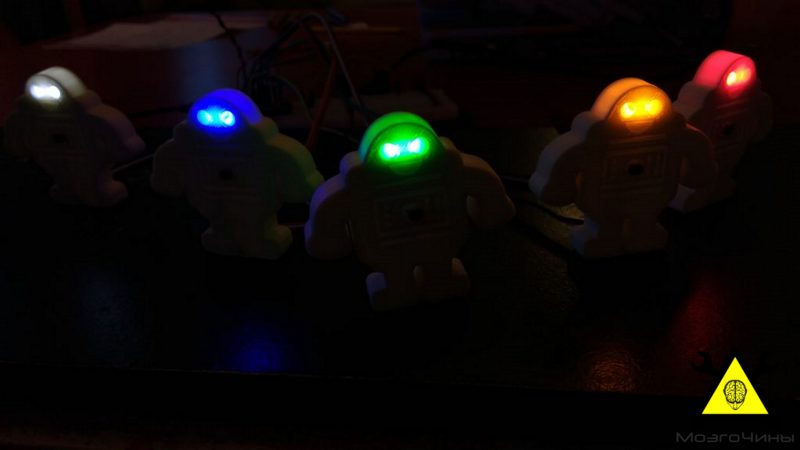

Доброго времени суток. Предлагаю вашему вниманию небольшую статью о том, как можно сделать лазерный тир на базе платы Аrduino своими руками. Суть игры заключается в том, что участники должны попасть лазером в точку, что расположена на животе робота и таким образом истребить злобную армию роботизированных захватчиков. Когда робот повержен, он закрывает глаза и раздаётся звук выстрела. После того, как все 5 роботов дезактивированы, игра перезагружается и роботы одновременно открывают свои глаза.

Эта игра – простой пример, который можно использовать для отработки навыков работы с входными/выходными сигналами микроконтроллеров. Данный пример более наглядный и интересный, чем простое нажатие кнопок на макетной плате. При дальнейшей доработке самоделки, есть возможность добавить сервоприводы или вибрационные двигатели…

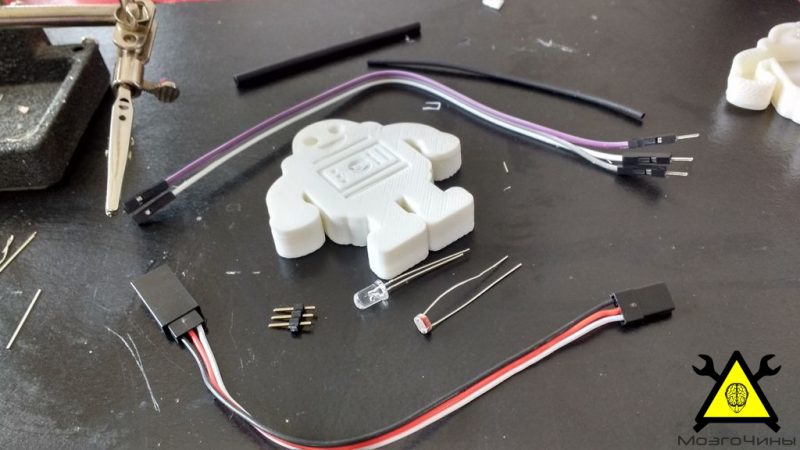

Шаг 1: Необходимые детали

  • 5 мм светодиод;
  • LDR фоточувствительный резистор;
  • Провода;
  • 2 резистора (использовал резистор номиналом 200 Ом);
  • Микроконтроллер (использовал Arduino Micro);
  • Макетная плата и джамперы (по желанию);
  • Тактовые кнопки;
  • Пьезодинамик;

Дополнительно:

  • Термоусадка (для изоляции соединений);
  • Разъёмы;
  • Клей.

Каждый робот монтируется модульно, поэтому их можно с легкостью отключать для последующего хранения или модификации.

Инструменты:

  • Оборудование для пайки;
  • 3D принтер или ручной лобзик

Шаг 2: Изготовление фигурок

Если у вас есть возможность можете распечатать фигурки на 3D принтере. Если же нет, можете изготовить фигурки самостоятельно из подручных материалов. Мой опытный образец был изготовлен из картона.

Установка 5 мм светодиодов происходит методом запрессовки их с обратной стороны заготовки.

Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.

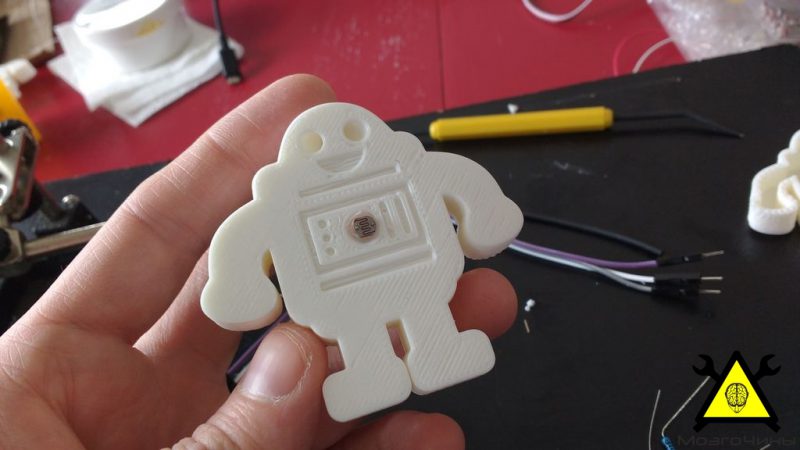

Фоторезистор монтируется через переднюю часть. Можете немного расширить отверстия раскаленным гвоздём или небольшим сверлом.

Шаг 3: Проводка

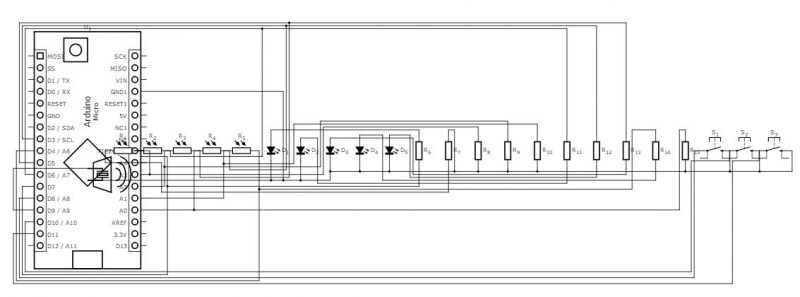

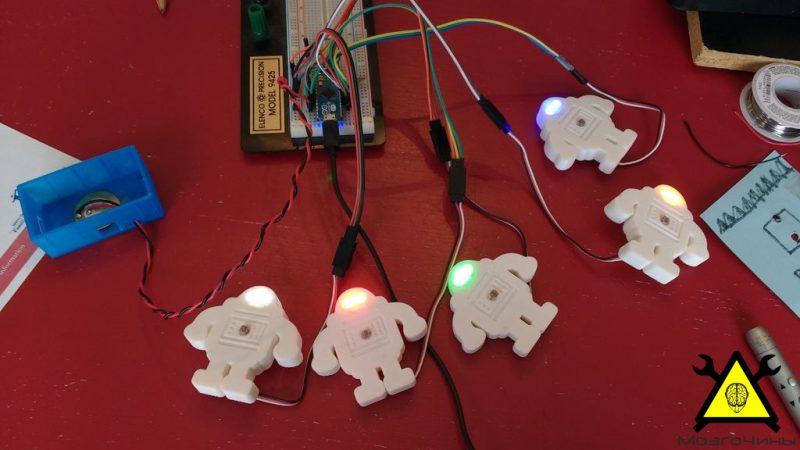

Приклеим пьезодинамик к коробке. По нормальному нужно было бы собрать схему на макетной плате, но мы используем только провода и переключатели, поэтому делаем всё дешево и сердито :-).

Каждый комплект (светодиод, фоторезистор, 2 резистора) рассчитан на одного робота. Воспользуемся длинными провода для подключения роботов к выводам (с каждого робота будет выходить по три провода).

Будьте внимательными при сборке схемы. Возможно она немного запутанная, но именно она помогла мне избежать необходимости в использовании 4 проводов. Надеюсь это имеет смысл.

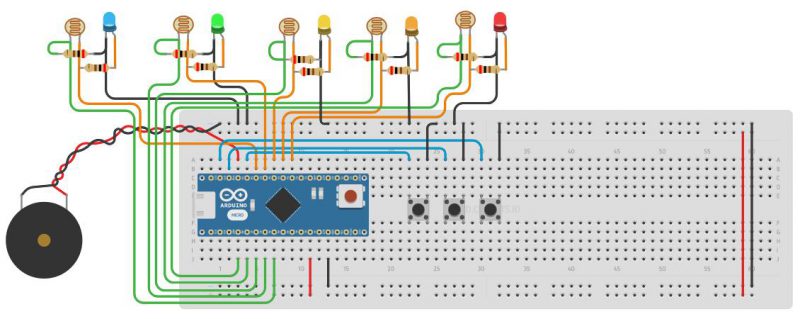

Оранжевые провода обеспечивают питанием 5В каждый фоторезистор. Мы считываем показания датчика освещенности (LDR) в момент, когда светодиод светится.

Шаг 4: Программирование

На 5 аналоговых входов подключаем 5 фоторезисторов.

На 3 цифровых входа подключаем перезагрузку (Reset), пороговую величину MAX (threshold up) и пороговую величину MIN (threshold down). Регулировка величины порогового значения помогает приспособить устройство для корректной работы при различных режимах освещенности. Если вы используете яркий лазер, то значение параметров роли не играет.

5 светодиодов и динамик подключаем к выходам контроллера.

botgallery

На этом всё) Спасибо за внимание!

(A-z Source)
