Лодка на радиоуправлении для видеосъемки

Перевел alexlevchenko92 для mozgochiny.ru

Когда я никуда не собираюсь идти и у меня есть немного свободного времени, я люблю придумывать разные интересные поделки. Таким образом хочу представить вам – «Лодку из джунглей».

FXVV18SHY8IQXA8.LARGE

Это была моя первая попытка постройки лодки на дистанционном управлении своими руками. Я хотел сделать нечто простое, что не будет стоить мне практически ничего и будет устойчивой и безопасной платформой для монтажа камеры. Еще я хотел сделать что-то забавное… В итоге получилась эта лодка.

Я ждал некоторое время, пока мне подвернется возможность сделать лодку. Я рассчитывал, что построю скоростную лодку, но маленькие заросшие ручьи не лучшее место для чрезмерно быстрых лодок. Поэтому, я решил строить маленькую лодку для поездок по ручьям.

Я надеюсь, что эта статья поможет вам при строительстве лодки или же вдохновит на поиск новых необычных самоделок.

Шаг 1: Немного запчастей…

Существует выражение «Мало помалу птицы строят свои гнезда». Это означает, что кусочки и части составляют единое целое. Вы можете не иметь то, что использовал я, но описание, что приводиться ниже ознакомит вас с тем, чем именно я пользовался. Я не покупал ничего для этого проекта, но если вы решите, что вам нужно что-то купить, то приблизительная стоимость всех компонентов порядка $60.

Для корпуса лодки, я использовал:

  • Кусок пенопласта;
  • Картон;
  • Моток изоленты.

Что же заставляет пенопласт двигаться вперед?:-)

  • Система дистанционного управления 2.4 ГГц ($16);
  • Регуляторы хода ($10);
  • Аккумулятор напряжением 7,2 В с зарядным устройством($25);
  • усилитель ($6);
  • электромотор ($5);
  • Пропеллер – снятый со старой игрушки.

Дополнительные материалы:

  • Металлическая сетка с мелкой клеткой;
  • Бамбуковые шпажки;
  • Два небольших кусочка дерева;
  • Дополнительно, маленький кусочек бамбука;
  • Тонкие провода;
  • Кусок листового метала;
  • Пластиковая тарелка;
  • Черная краска.

Инструменты:

  • Термоклей – великий материал!
  • Дрель;
  • Ножницы по металлу;
  • И еще разнообразные мелкие вещи, которые найдутся в любом доме.

Шаг 2: Время пенопласта!

У меня не было под рукой идеально ровного куска пенопласта, поэтому корпус лодки я решил сделать из упаковочного пенопласта.

FMVW4Q0HXHR5DT2

По окончанию работы кусок пенопласта нуждался в серьезной доработке.

F24J6B4HXHR5DVZ

Я повырезал все, что не было похоже на части лодки. Приклеил полоску пенопласта к передней части, что бы придать ей уклон вперед.

FG2VB17HXHR5DYW

FQQEYJ5HXHR5E4T.LARGE

Фотографии показывают проделанную работу.

Говоря попросту – возьмите кусок пенопласта и превратите его лодку.

Шаг 3: Монтаж двигателя

У нас есть кусок пенопласта, самое время прикрепить к нему мотор.

У меня были проблемы с первоначальным монтажом мотора, поэтому я поменял крепление, сделав их проще.

FL4XKERHXHR5EYB.LARGE

В основе крепления два куска дерева приблизительно длинной 21 см, что приклеены к лодке под таким углом, чтобы мотор висел на правильной высоте. Был добавлен поперечный кусок, что служит соединительным элементом все этой конструкции. Были установлены два гвоздя, для фиксации хомута, что позволит легко удалять и устанавливать мотор и пропеллер.

FCR6J7AHXHR5FDM.LARGE

Все было окрашено в черный цвет.

Шаг 4: Добавим картонную перегородку и усилитель руля

Картон не самое лучшее решение в лодках, но он легкий и общедоступный. Его я приклеил термоклеем, но перед этим, я обмотал усилитель руля изолентой.

FJIXH87HXHR5EN8.LARGE

Это действительно оказалось необходимым, потому что лодка все-таки один раз перевернулась, но ничего не пострадало. Также я прикрепил бамбуковую палочку, что придала картону жёсткости.

Шаг 5: Создание опор в защитном кожухе и монтирование опор

Я хотел построить защитную клетку вокруг пропеллера (как в большинстве лодок с воздушной тягой) для защиты пальцев и защиты самого пропеллера от ударов о деревья и ветки в воде.

FQGCLRYHXHR5E6B.LARGE

Я отрезал кусок металлической сетки, сгибая ее вокруг большой банки из под кофе, (размеры моего пропеллера соответствуют банке, все подбирается в зависимости от величины пропеллера). Я использовал провода, для того что бы держать ее края вместе после сгибания. Защитную клетку необходимо покрасить.

Монтируем в нее мотор и устанавливаем их в корпус лодки.

FT7ICNVHXHR5G8X.LARGE

Что бы смонтировать опоры, я расколол две бамбуковые палочки, затем соединил их вместе с каркасом, соединив разделенные части проволокой.

F0ACT54HXHR5G7C.LARGE

Шаг 6: Закрылки

Для закрылок необходим материал, который был бы одновременно жестким и легким. Я выбрал пенопласт. Я вырезал одну закрылку и используя ее как шаблон продублировал ее три раза.

FCNN0ULHXHR5EC3.LARGE

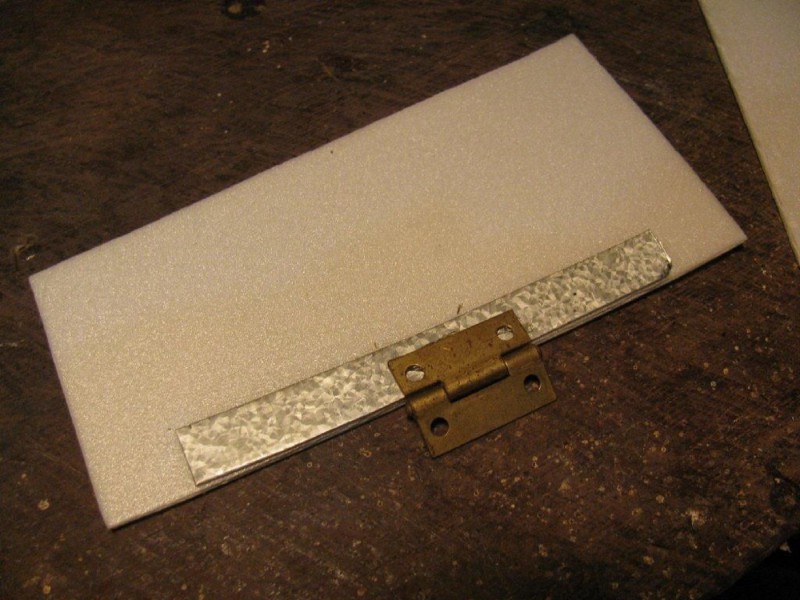

Поместил между двумя кусками пенопласта кусок металла, добавив этим жёсткости, также закрепив небольшие петли, после этого склеил все воедино термоклеем.

FCB9YTVHXHR5EGG.LARGE

Шаг 7: Установка закрылок и их присоединение к усилителю

Поместив закрылки между расколотыми шпажками, закрепил их кусками проволоки. Добавил на места соединений немного термоклея.

FJ3JMTOHXHR5EKY.LARGE

Для рулевого механизма, я использовал другую шпажку, связав две закрылки вместе. Я просверлил два небольшие отверстия в палочке и установил туда гвозди, через которые я проклеил нижние части закрылок.

FOYFCEEHXHR5F0N.LARGE

Я использовал небольшой кусок пластиковой трубки, для того что бы соединить закрылки с валом усилителя. Я экспериментировал с разными длинами и позициями, для получения наилучшего рулевого управления.

FZBLBJOHXHR5EIR.LARGE



Шаг 8: Доработка лодки

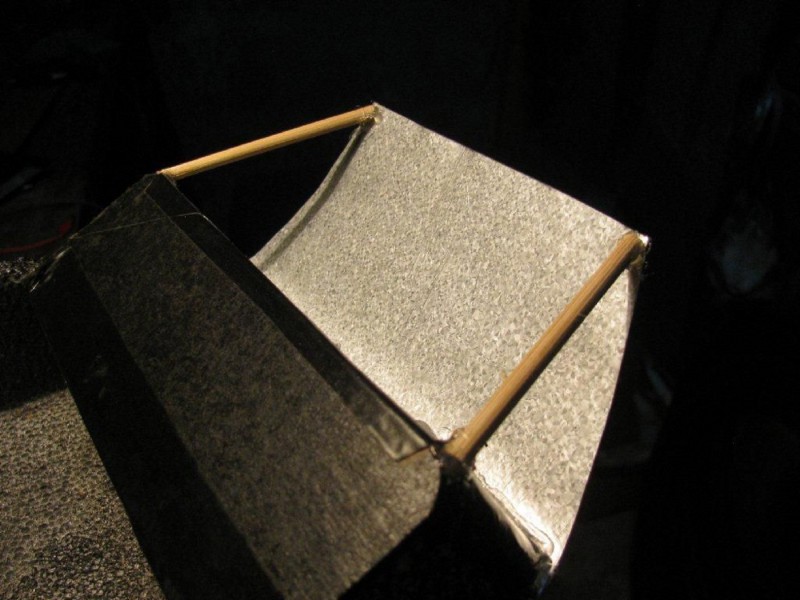

Я отрезал кусок металла, приклеил его к дну лодки и выгнул его вперед, создав этим угол спереди лодки. Я использовал шпажки и термоклей, соединяя это воедино. Затем я заполнил пространство кусками пенопласта необходимого размера. Использовал силиконовый герметик, смачивая им поверхность для более надежного закрепления пенопластовых кусков.

F91ACAFHXHR5FQN.LARGE

В результате проделанных действий нос лодки стал выглядеть гораздо лучше чем в первоначальном исполнении.

F0H8OHJHXHR5GBZ.LARGE

Шаг 9: Электроника и проводка

Надеюсь, если вы следовали за мной, у вас уже есть корпус лодки с мотором и усилителем. Теперь приступаем к установке системы радиоуправления, после чего проведем тестирование.

FFGO2MIHXHR5FZU.LARGE

Я использовал радиосистему с частотой 2,4 ГГц, настоятельно рекомендую использовать её (дешёвая). Неплохая цена и радиочастотный диапазон. Я прикрепил провода к агрегатам, проложив их в полиэтиленовый пакет, в качестве защиты от воды. Если этого не сделать, потом будет очень обидно :-(.

F17M145HXHR5GI6.LARGE

Смонтировал выключатель на борту лодки .

FI2UNDGHXHR5GOH.LARGE

Установил батарею, проверил работоспособность всех элементов конструкции и наконец-то был готов к спуску лодки на воду.

FEGNLXJHXHR5DMU.LARGE

Шаг 10: Настройка, освещение, монтаж камеры.

Я хотел построить катер, который походил бы на настоящий, поэтому я добавил некоторые детали, сделав его уникальным.

FXNT2CVHXHR5DJF.LARGE



Одной из главных идей было использовать лодку как платформу для камеры. Для платформы я использовал дерева, как надежный материал для монтажной рамки. Я установил болт для камеры посредине дощечки, а у основания лодки проклеил все термоклеем.

FO3MOJ5HXHR5DGZ.LARGE

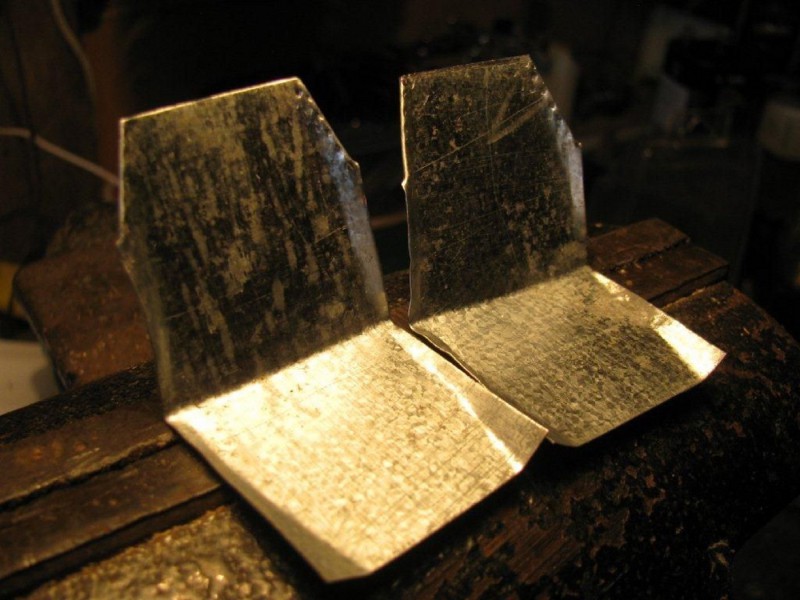

Также я сделал два сиденья с листа металла, разместив их по бокам от камеры для придания более реалистичного вида. Прикрепил их на гвозди и также добавил немного металлической сетки.

FZRNPYAHXHR5DP8.LARGE

Мне всегда нравились светодиоды, поэтому я решил установить их на лодку. У меня была сборка из светодиодов, и я разместил её сверху над защитной клетке. Также я добавил один сигнальный красный светодиод на клетку. Синие светодиоды я разместил по бокам лодки. Все огни включаются выключателем, имеющим три позиции. Используйте свое воображение, что бы украсить вашу лодку.

FUSH813HY9Y1L63.LARGE

Шаг 11: Испытания

Наконец-то я был доволен своей лодкой. Проведя много времени за испытаниями, хочу отметить что лодка полностью справляется с поставленной ей задачей. Может она и не очень быстрая, но зато ею легко управлять, повороты получаются на славу. Батареи хватает на 30 минут. Я плавал на большие расстояния и даже против быстрого течения. Она перевернулась всего один раз на затопленном полене, но это не принесло ей никакого ущерба.

FH0BMJEHY9Y0WJE.LARGE

FIPTDF6HY8IQXCB.LARGE

FFC3CXOHY8IQXGB.LARGE

Теперь все 🙂 . Надеюсь вам понравилась эта идея и вы непременно сделаете такую же лодку для себя.

 (A-z Source)
