Мини турбина (генератор) своими руками

04.12.2012 в ¡ - Это Интересно!, ʘ - Новичкам, Идеи для ДОМА, Изобретатели, Электронные самоделки

Всем привет, вот хочу поделиться идеей, которая меня когда-то в тёмном доме посетила, почему в тёмном? Потому что приходилось сидеть без света около четырех суток из-за проблем на подстанции.

Суть идеи полагает в том, чтобы собрать рабочую турбину и при этом затратить минимум времени/ресурсов буквально из ничего.

Был у меня вентилятор 80-ка дохлый запускался но «глох» почему-то… Взял крыльчатку в руки и давай крутить её. Ну и собственно так и пришла идея создания первой турбины, монстра из бутылки.

На фото показано из чего состоит, щуп как-то попал в руки случайно, но форсунка вышла из него нормальная.

Из такой конструкции можно было извлечь 200-300 (410 при КЗ) миллиампер и 4.5-5 Вольт в нагрузке (около 1 ватта).

При холостом ходе турбина выдавала около 8 Вольт что не очень то и подходило мне для основной идеи заряжать телефон «из крана» . Зарядка разряженного телефона довольно интересный процесс, а именно при подаче тока на телефон через штекер, он заряжает импульсами по 3-5 секунд а потом отключается на 1-2 сек и опять… А при этом турбина начинала набирать обороты, ну и соответственно и напряжение возрастало до 7-8 вольт. Контроллер телефона отключался от питания и говорил «зарядка не поддерживается». Решил данную проблему кондёром большой емкости(10 000 мкФ) а потом и маленьким аккумулятором от китайского лед фонарика на 4 вольта + пальчиковый никель-кадмиевый аккумулятор.

Потом решил заменить корпус, а то бутылка была довольно шумной, шуму стало немного меньше но ватт не прибавилось, потом двигатель умер после купания. Да и к лучшему… потому, что я узнал, что от старых принтеров можно извлечь неплохой генератор только переменного тока — так называемый шаговый двигатель.

Крыльчатку собрал из CD диска и лопаток из пластиковой бутылки сложенных в двое и склеенных супер клеем.

Стоп кадр для понятия принципа действия турбины, Вода «бьёт» по лопасти, заставляя её вращаться…

Старая разбилась, собрал такую же крыльчатку:

Крыльчатку из CD-диска посадил на вал шаговика. Использование шаговика дало больше ватт нежели коллекторник, кроме того и долговечнее шаговики потому, что у них нет щёток… единственное — шаговик выдавал переменное напряжение и двумя катушками, что есть хорошо, можно суммировать напряжение или суммировать силу тока которую вырабатывала турбина, можно через трансформатор повышать или понижать, как душе угодно. Из одной катушки я мог взять столько же ватт, сколько и давал прошлый вариант.

Данные таковые: ток при КЗ был 0.4-0.45 А на катушке и по 9-10 вольт то есть я мог добыть 15-20 вольт и ток при этом 0.4 А тоесть 6 ватт(в теории)

Фильтр собирал по такой схеме:

Новая крыльчатка добавила несколько милиньютон/метров но обороты убавились немного.

Ах да у шаговиков есть большой недостаток – залипание, то есть на малых оборотах турбина просто вставала (то просто крутилась очень медленно) иногда, когда был слабый напор воды, вообще было невозможно взять ни вата «с крана».

Воды, данная форсунка из щупа, тянула 200 л/ч. Давление в тестируемом кране 1-1.5 кгс/см2(1-1.5 Атм).  Я лично на воду счетчик не имею просто поэкспериментировал и всё.

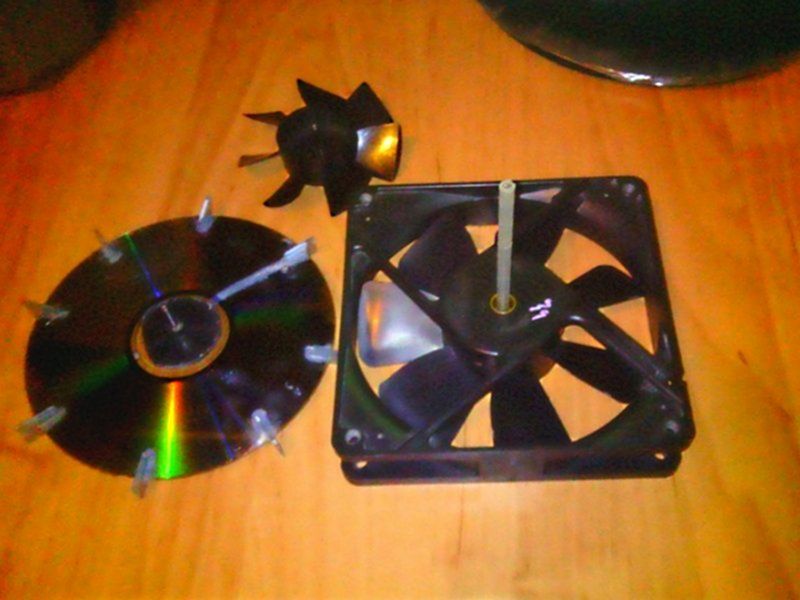

Потом была ещё одна идея турбины, но тоже не лишенной недостатков:

Гелевая ручка служит передаточным валом. С другой стороны должен быть закреплен вал вашего двигателя.

Сейчас собрал ещё несколько моделей крыльчаток но тестить нет желания/времени.

P.S.  Ах да, чуть не забыл. Ресурс пресной воды на планете ограничен, и составляет только 1% из всего мирового запаса воды. Экономьте воду)
Автор: HWman
