Мощный экстрактор дыма своими руками

17.09.2015 в ʘ - Новичкам, Из мусора, Ремонт техники, Самоделные инструменты, Электронные самоделки

Перевел SaorY для mozgochiny.ru

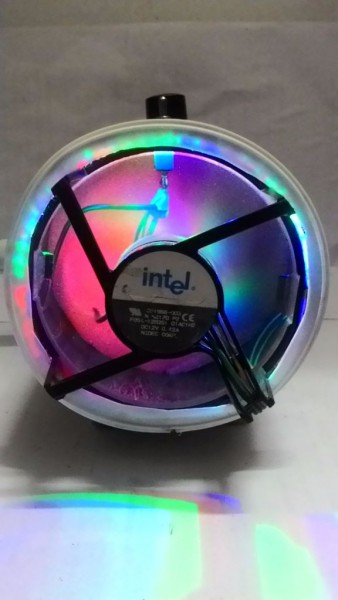

Приветствую, мозгочины! В данном руководстве вы узнаете, как своими руками сделать полезную при пайке самоделку — экстрактор дыма повышенной мощности, причем собрать его из старых деталей и мусора.



moshhnyiy-ekst…-svoimi-rukami30



moshhnyiy-ekst…-svoimi-rukami2

moshhnyiy-ekst…-svoimi-rukami3

moshhnyiy-ekst…-svoimi-rukami4

Вы, кстати, знаете, что вдыхание паров припоя опасно для здоровья, а так же, что свинец ядовит?

Свинец присутствует в составах для пайки в виде добавок, и при нагревании этих составов (припоев) образуются пары оксида свинца. Вдыхание этих паров может привести к отравлению свинцом, симптомами которого являются потеря аппетита, расстройство желудка, тошнота, рвота, запор, головная боль, боли в животе, нервозность и отсутствие сна. Всасывается свинец через слизистые оболочки легких, желудка и кишечника, а затем попадает в кровь.

Простая самоделка этого мозгоруководства поможет избежать всех вышеперечисленных неприятностей. Ее функционирование можно условно разделить на два процесса: большой вентилятор всасывает пары и подает их на фильтр, а малый вентилятор отводит отфильтрованный воздух, который можно отвести далее через ПВХ трубку. Для лучшего понимания работы мозгоподелки лучше посмотреть представленные фото.





Шаг 1: Материалы



moshhnyiy-ekst…-svoimi-rukami5

moshhnyiy-ekst…-svoimi-rukami6

moshhnyiy-ekst…-svoimi-rukami7

moshhnyiy-ekst…-svoimi-rukami8

moshhnyiy-ekst…-svoimi-rukami9

moshhnyiy-ekst…-svoimi-rukami10

moshhnyiy-ekst…-svoimi-rukami11

moshhnyiy-ekst…-svoimi-rukami12

moshhnyiy-ekst…-svoimi-rukami13

moshhnyiy-ekst…-svoimi-rukami14

moshhnyiy-ekst…-svoimi-rukami15

— пустая банка
— большой вентилятор

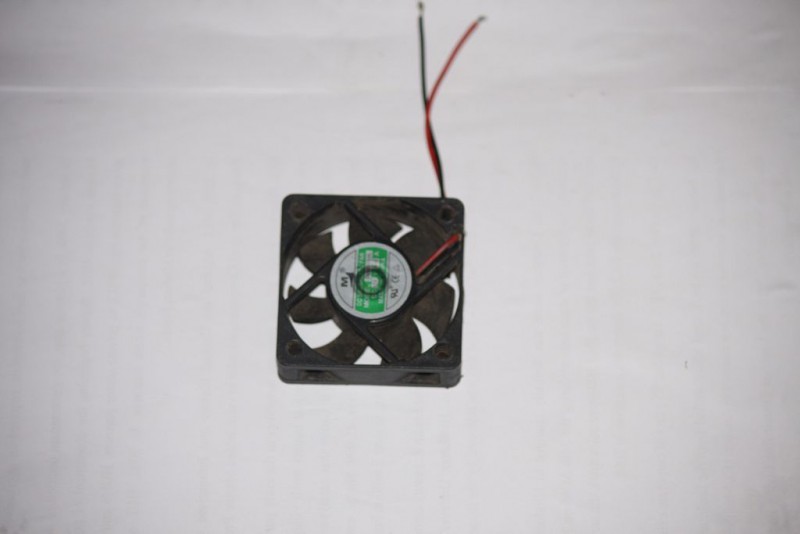

— маленький вентилятор

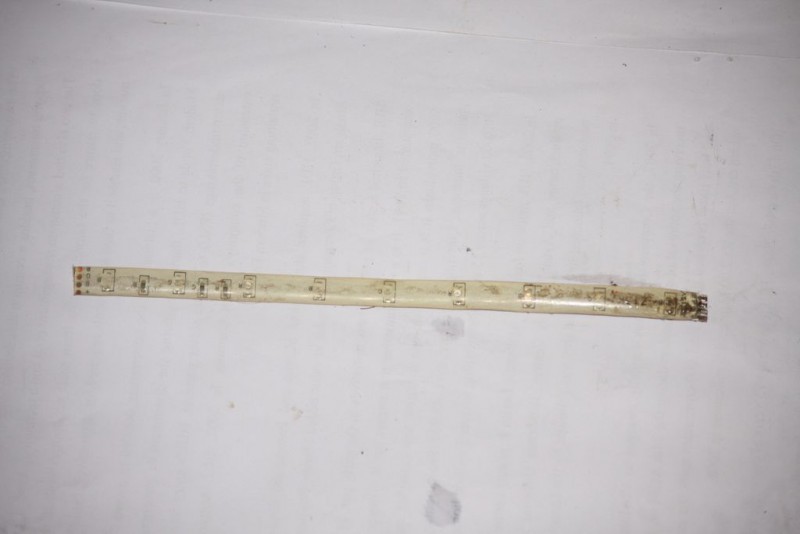

— светодиодная лента (по желанию)
— губка для фильтра (я предпочитаю использовать широкие губки в качестве фильтра, толщиной не менее 2.5см), для получения лучшего результата можно использовать угольные фильтры
— выключатель
— потенциометр (для контроля скорости вращения вентилятор и отключения)
— любые разъемы для постоянного тока («папа» и «мама»)

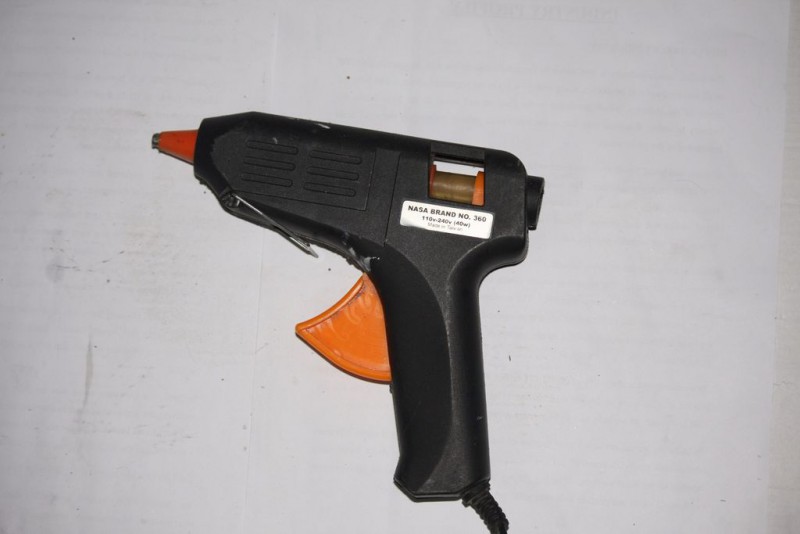

— клеевой пистолет
— источник питания 12В (батарейки или блок питания)





Шаг 2: Корпус



moshhnyiy-ekst…-svoimi-rukami16

moshhnyiy-ekst…-svoimi-rukami17

moshhnyiy-ekst…-svoimi-rukami18

moshhnyiy-ekst…-svoimi-rukami19

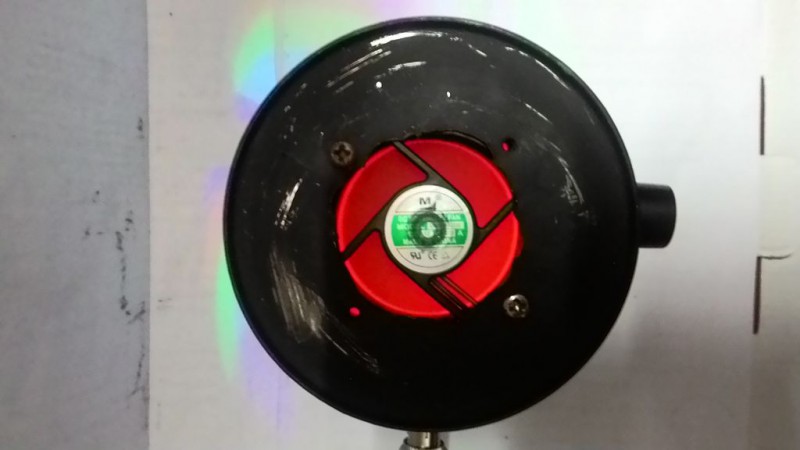

Ко дну банки с внешней стороны прикладываем маленький вентилятор, размечаем отверстия для крепления и вытяжки, а потом высверливаем/вырезаем их.
Большой мозговентилятор, на мое счастье, идеально соответствует диаметру банки.
В корпусе банки в любом подходящем месте делаем отверстие под выключатель.
Из губки вырезается фильтр по диаметру банки.





Шаг 3: Сборка



moshhnyiy-ekst…-svoimi-rukami20

moshhnyiy-ekst…-svoimi-rukami21

moshhnyiy-ekst…-svoimi-rukami22

moshhnyiy-ekst…-svoimi-rukami23

moshhnyiy-ekst…-svoimi-rukami24

moshhnyiy-ekst…-svoimi-rukami25Крепим маленький вентилятор, затем монтируем разъем-«мама» и припаиваем к нему потенциометр.
Вклеиваем в банку губку-фильтр, по желанию монтируем светодиодную мозголенту.
Устанавливаем выключатель и проводим распайку деталей по представленной схеме.
Вставляем большой вентилятор и закрепляем его горячим клеем.



Шаг 4: Сделано!!!



moshhnyiy-ekst…-svoimi-rukami26

moshhnyiy-ekst…-svoimi-rukami27

moshhnyiy-ekst…-svoimi-rukami28

moshhnyiy-ekst…-svoimi-rukami29

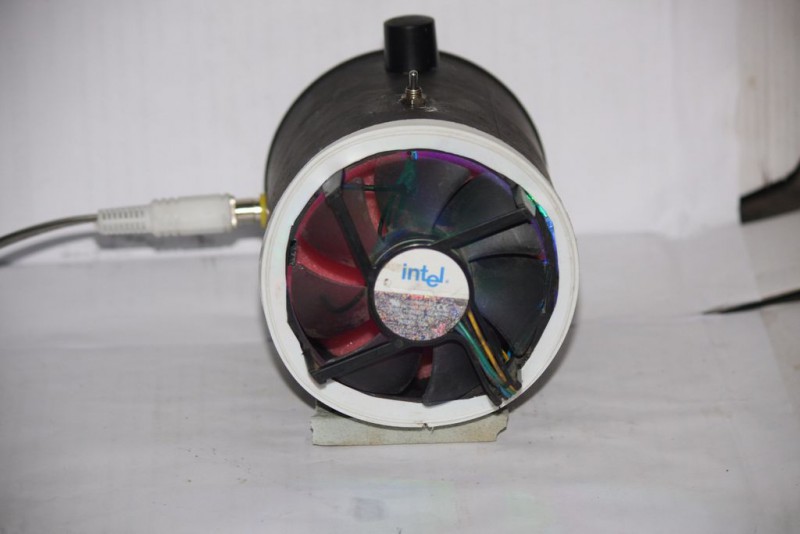

Ура, полезная самоделка готова! Теперь во время пайки не придется вдыхать опасные пары, мозгоэкстрактор мощный и работает эффективно.

Я был немного ограничен по времени, поэтому не успел сделать для экстрактора подставку.

Для сохранения своего здоровья я рекомендую всем мозгочинам сделать подобную мозгоподелку.

Благодарю за внимание!

(A-z Source)
