Музыкальный центр из старых колонок Defender своими руками

27.03.2017 в Креативные самоделки, Моддинг, Электронные самоделки

Доброго времени суток. Как-то зашёл я в один из гипермаркетов бытовой техники и электроники, и облизнулся на один из медиацентров, который стоил кругленькую сумму денег. Пришел домой и уже собирался начать откладывать с зарплаты, но… подумал — чем мы хуже западных производителей и китайских коленных заводиков?! В итоге было принято решение собрать бюджетный вариант одного из таких музыкальных центров.

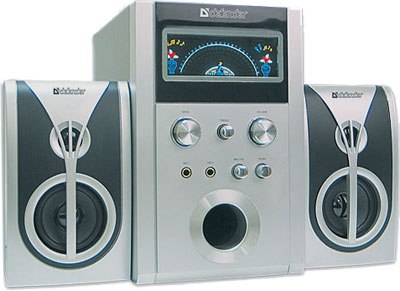

В качестве донора была взята аудиосистема 2.1 от Defender.

Данная система служила мне верой и правдой около 4-х лет, а затем на ней накрылся дисплей-эквалайзер (перегорел), система прослужила ещё немного и была заменена на новую.

Далее необходимо было выбрать устройство, которое можно было бы совместить с этим «динозавриком». Чтобы оно умело воспроизводить медиафайлы само по себе.
Выбор пал, как вы понимаете на алиэкспресс, а именно на вот такое чудо китайской промышленности. Можно, конечно, заказать и подороже и по круче, но моей целью было — «дёшево и сердито»

Этот малыш умеет работать от USB флешки, MicroSD, ловит радио и подключается по Bluetooth к телефону. Есть модификации и без «синезубого». Главное, обратите внимание — эта «магнитола» не имеет встроенного усилителя, поэтому если будите брать её не для готовых систем — нужен будет усилитель (что тоже не проблема, имея доступ в интернет и на сайты китайской промышленности).

Далее пациент был разобран. После чего был найден кабель, который отвечал за входной сигнал.

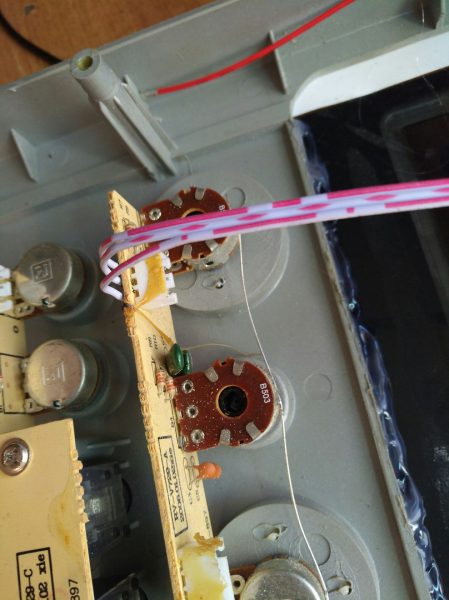

Сняв переднюю панель, обнаружил место, куда этот кабель подключается. Подключался он плате регулировки громкости и частот.

Из лицевой панели были убраны дисплей и плата эквалайзера.

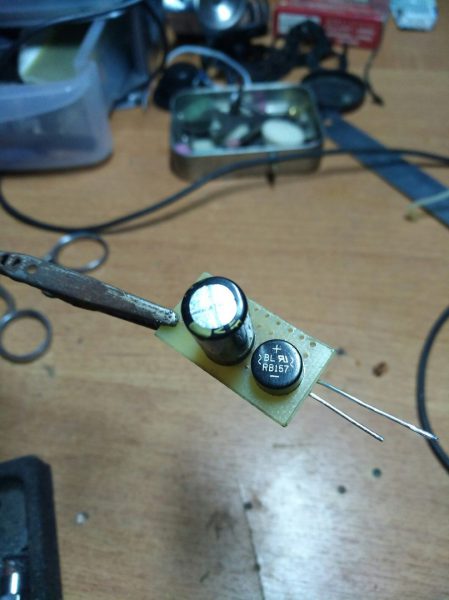

А вот далее обнаружилась проблема. Из всех выводов к передней панели шли две пары проводов, которые отвечали за питание. Одна пара 24В вторая 5,5В. Нам для питания подходит диапазон от 5 до 12В. Но проблема в том, что изначально  5,5В переменного тока. Нам же для питания подобных устройств нужна постоянка. За 20 рублей в магазины были куплены диодный мост и конденсатор для выпрямления напряжения. Резистор для понижения не понадобился, поскольку у плеера диапазон питания, как было сказано от 5 до 12В.

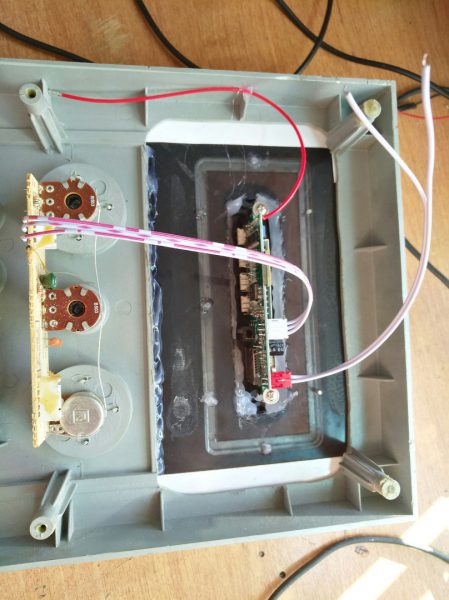

На лицевой панели бормашиной было проделано отверстие для посадки плеера. Питание подключено к диодному мосту, а аудиовыход — к разъему подключения кабеля от звукового входа.

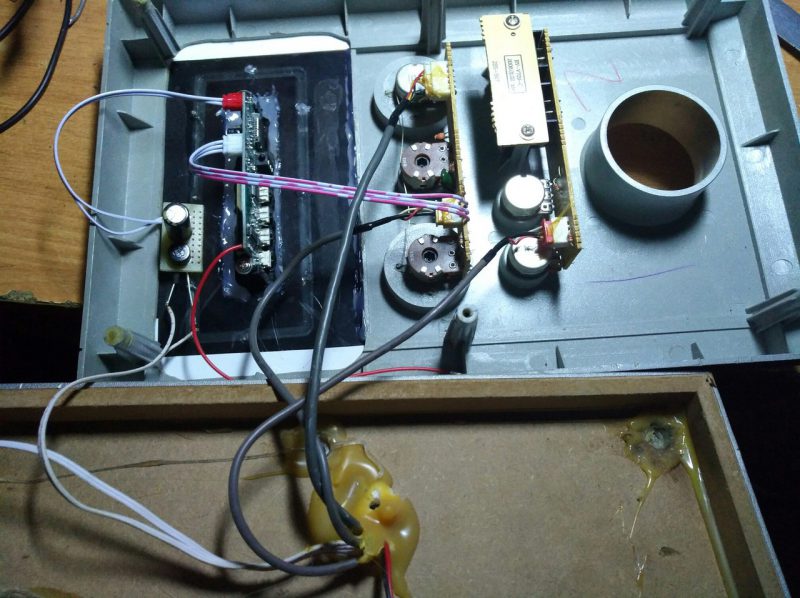

В последний раз всё было подключено для проверки

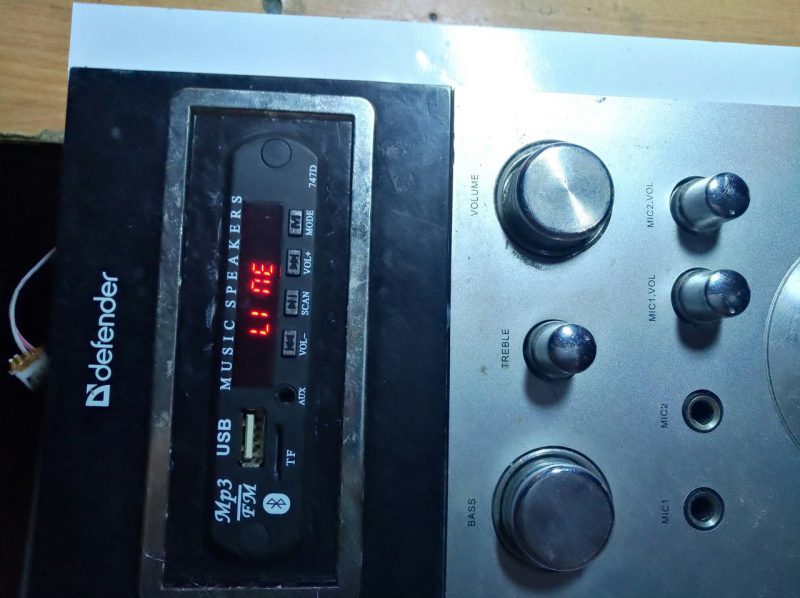

И, наконец собрано в конечный вариант.

В дальнейших планах заказать печать на самоклеющейся плёнке для обклейки и обновления внешнего вида музыкального центра. Если Вам понравится, сделаю пост с уже новым внешним видом.

Спасибо за внимание!
