Представляю вашему вниманию статью об изготовлении необычного термометра в виде вот такого куба, который меняет цвета в зависимости от температуры!

Необычный термометр своими руками

Шаг 1: Необходимые детали

Необычный термометр своими руками

Для воплощения аналогичной самоделки вам понадобится следующее:

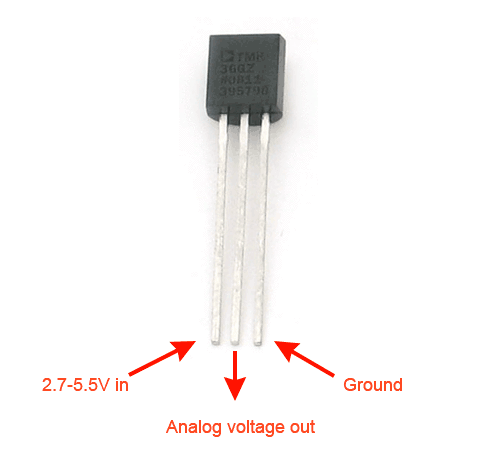

  • Датчик температуры TMP36;

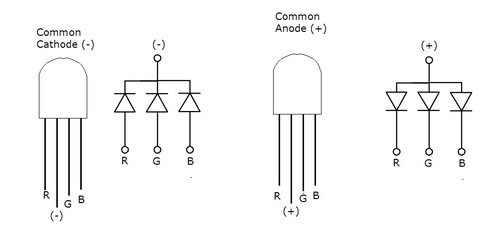

  • RGB светодиод с общим анодом, но можно использовать и с общий катод, после незначительных изменений схемы;
  • Микроконтроллер ATTiny85;
  • 8-контактный разъем DIP;
  • LM1117t линейный стабилизатор напряжения 3,3 В;
  • 2 резистора с номиналом сопротивлений 50 Ом;
  • конденсатор 10 мкФ;
  • Монтажная плата;
  • Держатель для 4xAAA батарей  (нет на фотографии).

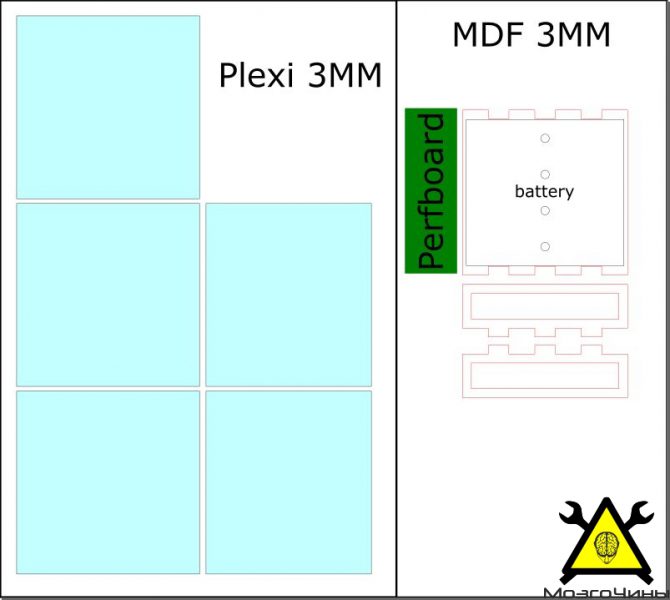

Для изготовления деталей корпуса использовал лазерный резак (его благополучно можно заменить "золотыми руками"), лист МДФ 30x60см/3 мм и лист 30x60см/3 мм оргстекла. Если нет желания/денег/необходимости покупать целые листы, можно обойтись и обрезками. Кроме этого для изготовления куба также потребуется клей, которым можно склеивать оргстекло.
Для программирования ATTiny85 нужна плата Arduino или программатор для ATTiny85. При сборке потребуется паяльник и термоклеевой пистолет.

Шаг 2: Изготавливаем куб

Необычный термометр своими руками

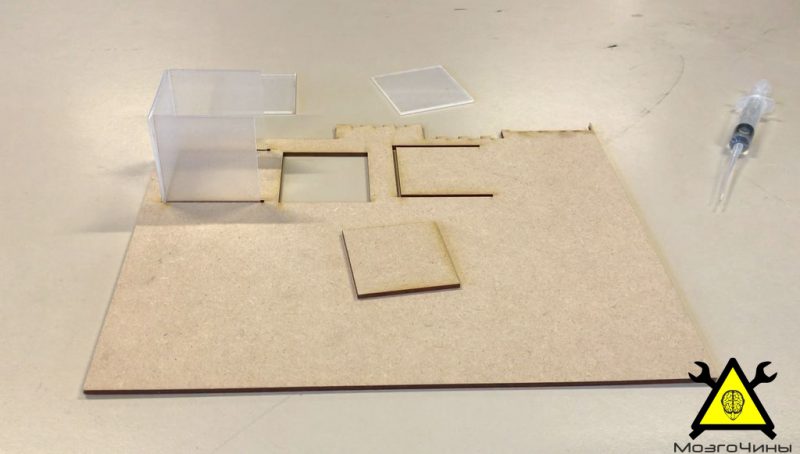

Основа слегка приподнята, чтобы было возможно установить держатель батарей. Плата в дальнейшем будет приклеена на направляющие.

Необычный термометр своими руками

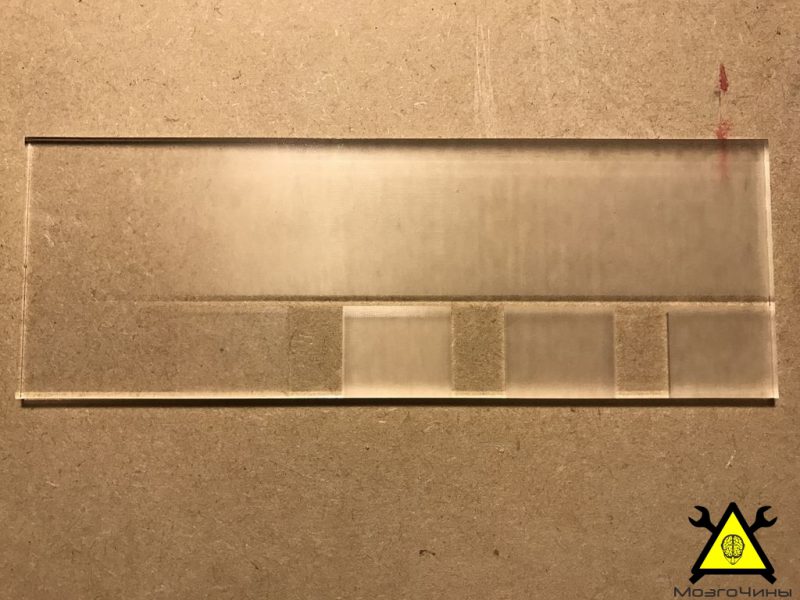

Панели из оргстекла также вырезаются с помощью лазерной резки, при этом в то же время их поверхности делаются диффузными, благодаря крошечным царапинам, что наносятся с помощью лазера (или же можно сразу приобрести диффузное оргстекло).

Необычный термометр своими руками

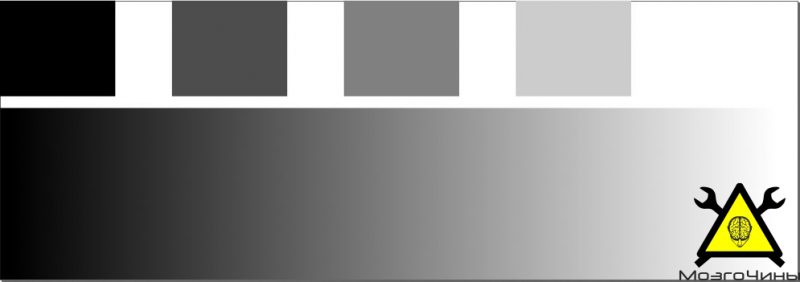

Лазерный резак использует значение между черным (0) и белым (255) для определения интенсивности нанесения царапин. Чтобы узнать, какое значение лучше всего соответствует проекту, произвел тестовый прогон с каждым значением.

Необычный термометр своими руками

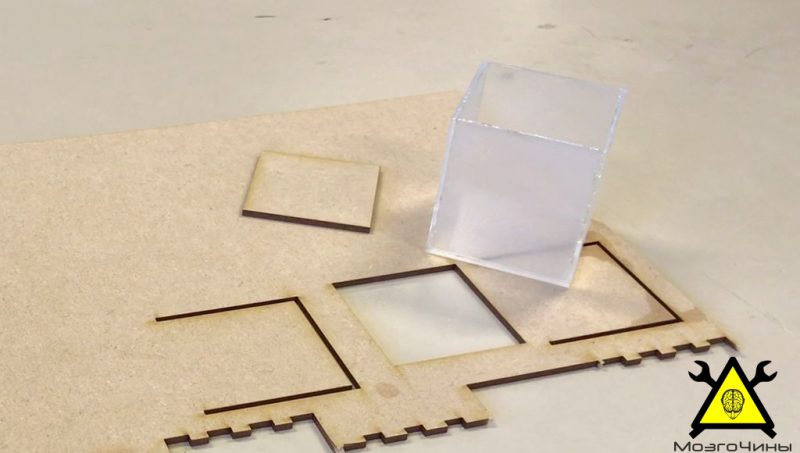

Для склеивания деталей воспользуемся клеем Plexi. Чтобы было проще, сделал небольшую форму из деревянных обрезков, чтобы фиксировать самоделку.

Необычный термометр своими руками

Необычный термометр своими руками

Необычный термометр своими руками

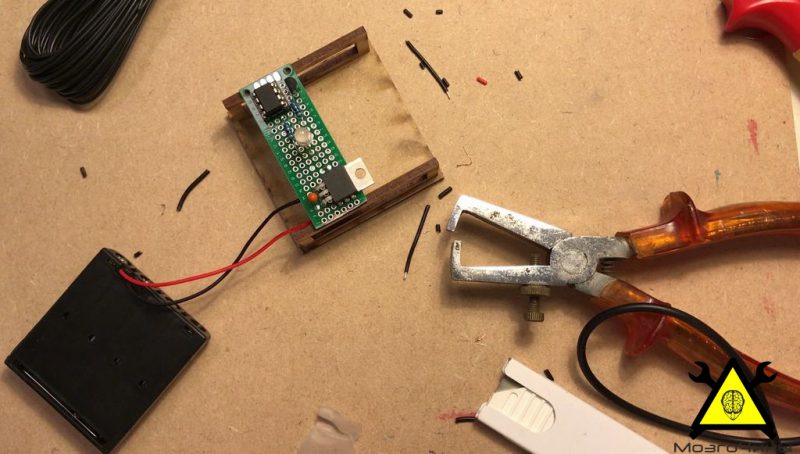

Шаг 3: Паяем плату

Необычный термометр своими руками

Необычный термометр своими руками

Необычный термометр своими руками

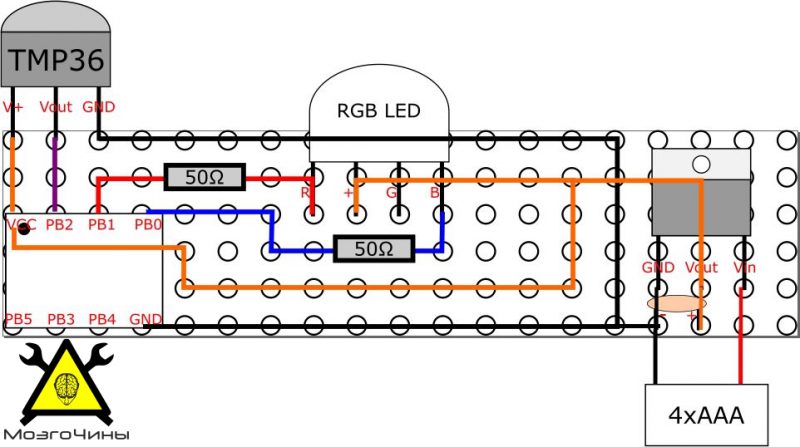

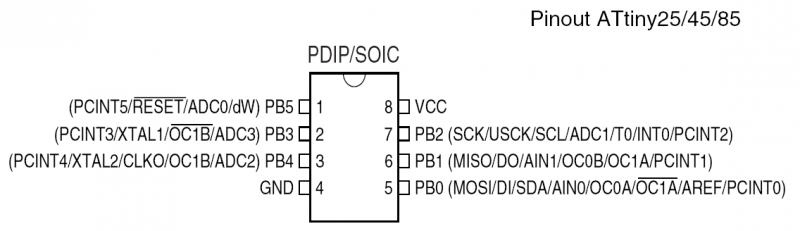

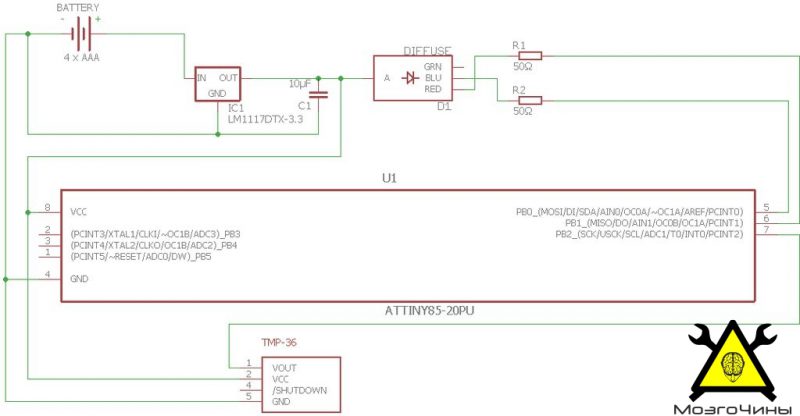

Общая разводка платы довольно простая. Распиновка некоторых элементов схемы:

Необычный термометр своими руками

Необычный термометр своими руками

Необычный термометр своими руками

Необычный термометр своими руками

Шаг 4: Прошивка

Необычный термометр своими руками

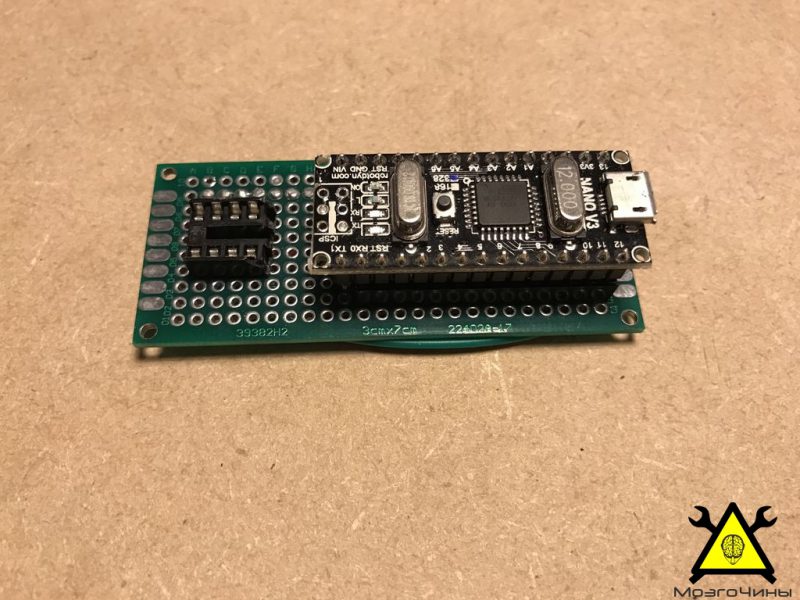

В качестве программатора использовал плату Arduino nano для прошивки ATtiny85.

Необычный термометр своими руками

В целях экономии заряда батареи температура не измеряется непрерывно.

Необычный термометр своими руками

На ATtiny85 используется спящий режим для минимизации энергопотребления. Температуру можно настроить по своему усмотрению, по умолчанию она установлена на 18°C

ColorCube

Шаг 5: Наслаждаемся результатом!

Необычный термометр своими руками

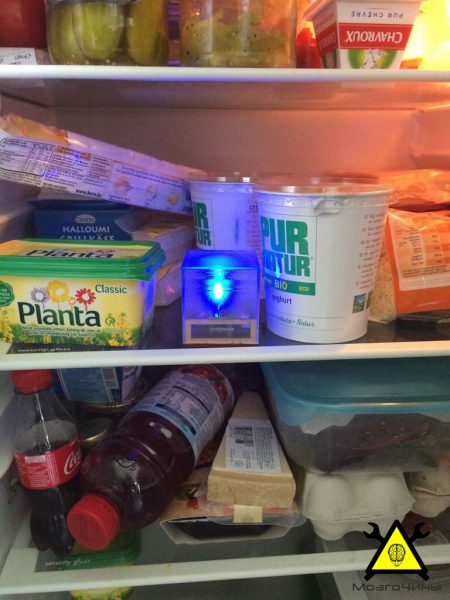

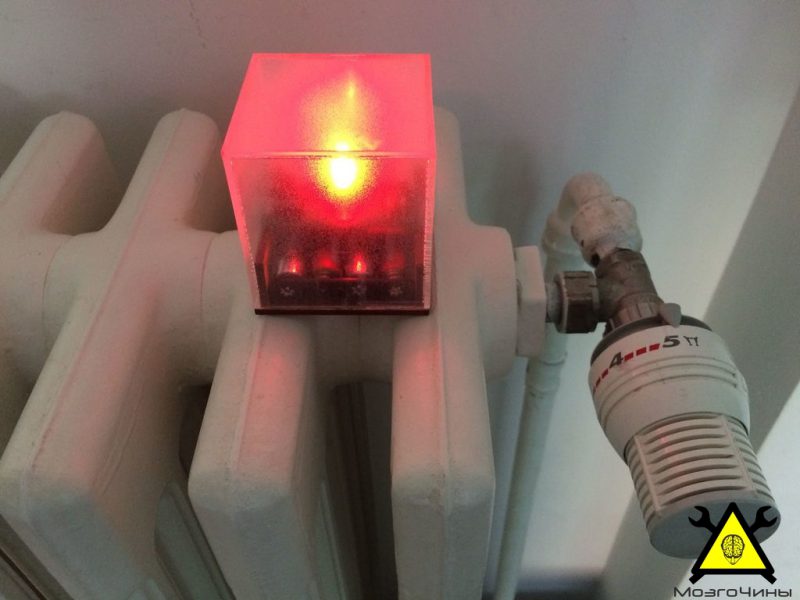

Если вы всё сделали правильно и следовали за каждым шагом, то теперь у вас должен получится куб, который может «ощущать» температуру!

Необычный термометр своими руками

Всем спасибо за внимание :-)
