Подсветка рабочей зоны точильно — шлифовального станка

точило 013

Ещё одна статья, как сделать своими руками светодиодную подсветку для точила, сверлильного и токарного станка.

За основу берутся все те же дешевые, но мощные светодиодные модули, используемые мною ранее. Модуль рассчитан на 12 вольт, и мудрить с его переделкой на другое напряжение я не стал. По этому буду использовать трансформаторный блок питания:

точило 001

На выходе у него переменка, по этому разбирать придётся в любом случае, или вещать диодный мост с конденсатором на соплях или в отдельном корпусе.

Внутри станка всё свободное место занято конденсаторами, поставить туда блок питания будет достаточно проблематично:

точило 004

Вооружаемся ножовкой по металлу и для начала отпиливаем ненужную вилку:

точило 002

И располовиниваем корпус:

точило 003

Корпус блока питания светодиодной подсветки будет крепится снаружи корпуса станка, за винт заземления, дабы лишний раз не дырявить его. Для этого припаял крепёжную пластину:

точило 005

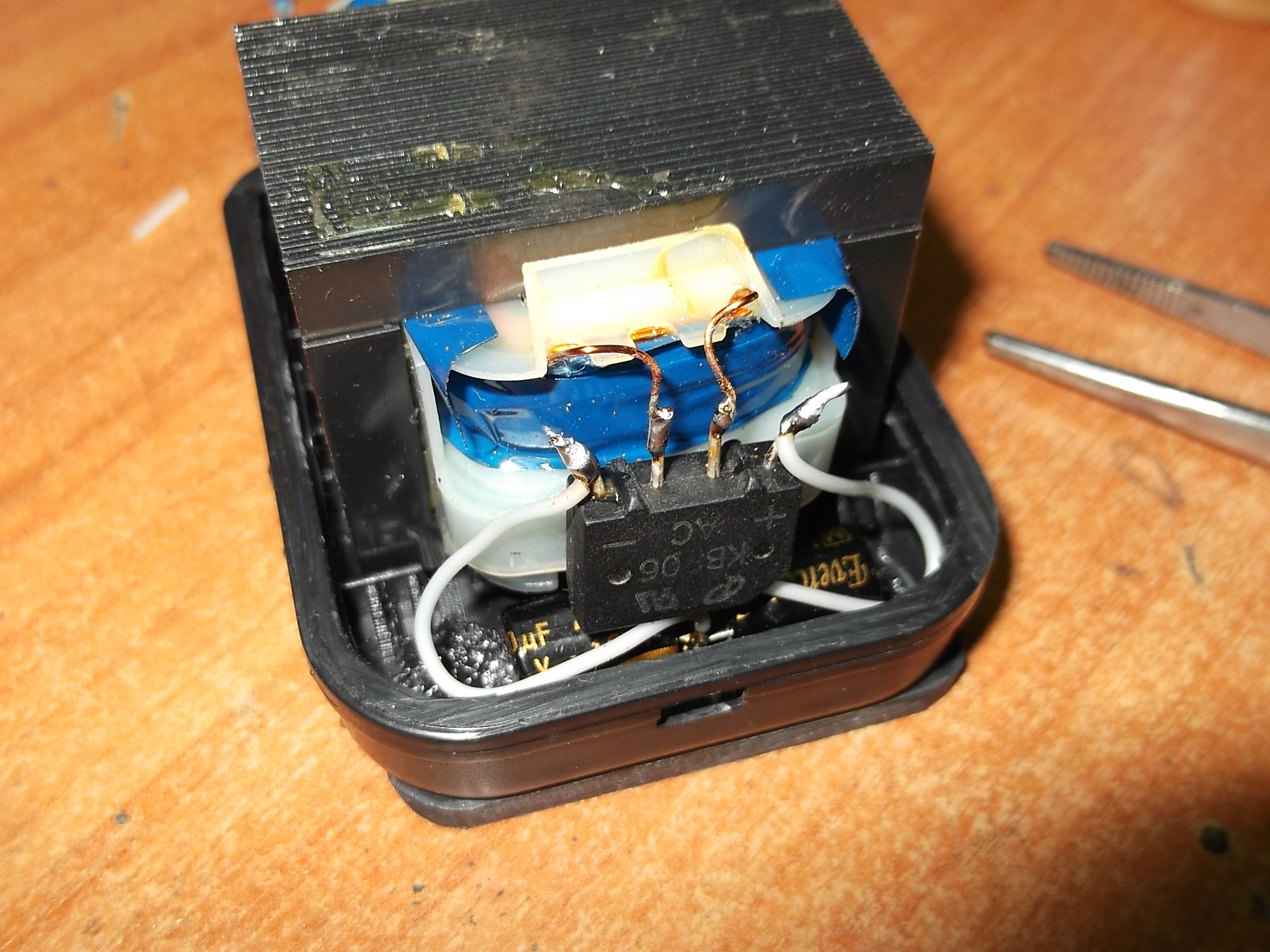

К трансформатору подключаем диодный мостик и пару малогабаритных конденсаторов, на выходе будем иметь постоянный ток, необходимый для питания светодиодов:

точило 006

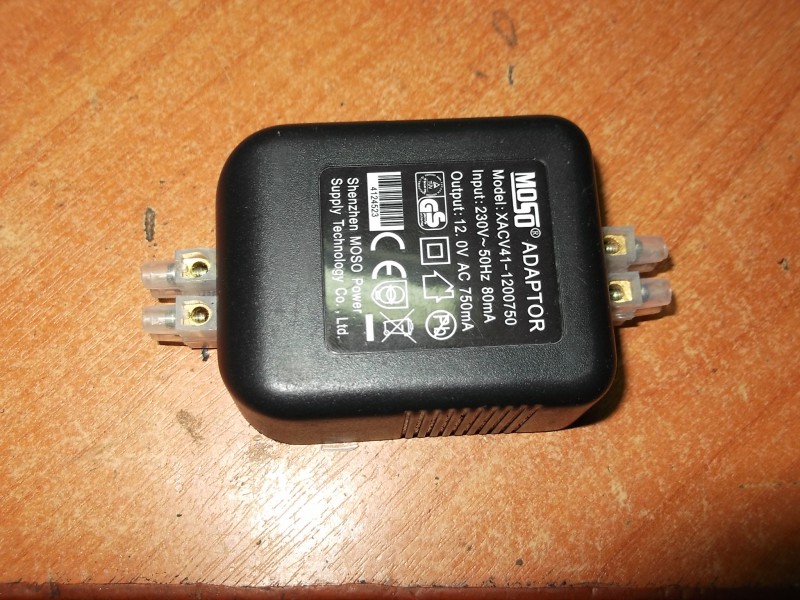

К крышке блока питания винтами прикрутил два клемника, для удобства монтажа и отсоединения при обслуживании точила:

точило 007

Блок питания на месте. Крышку припаивать не стал, а закрепил при помощи изоленты. Так сказать перестраховка на случай поломки БП, что бы было разъёмное соединение. В противном случае пришлось бы опять пилить корпус…

точило 009

Светодиодные модули будут держаться на нехитрых кронштейнах, вырезанных из листового металла:

точило 010

Модуль ставится вместо защитного экрана. Дабы предотвратить гневные комментарии в мой адрес о несоблюдении ТБ, заранее скажу, что защиты там отродясь не было, а если и была, то всё равно снимаю. На любом из имеющихся станков (кроме сверлильного) работаю в защитных очках, так как защитные экраны годны только при коллективном пользовании станком.

точило 011

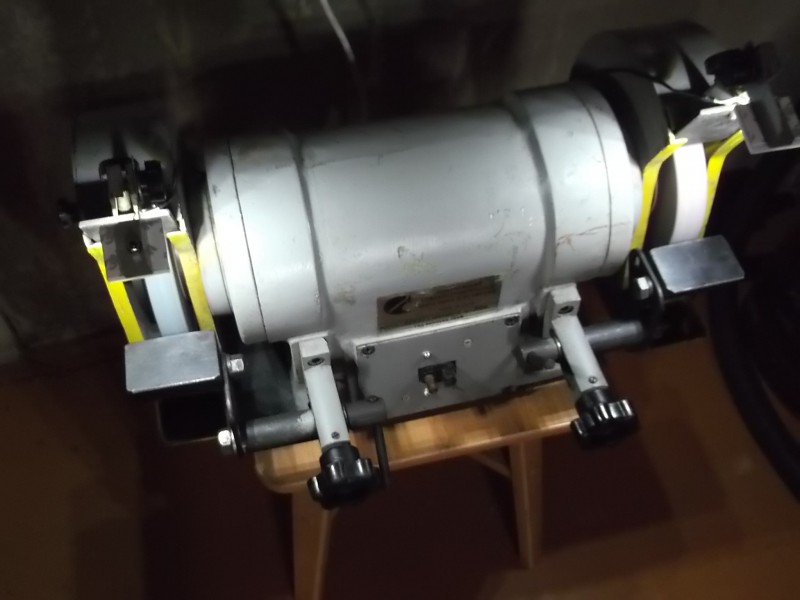

Напряжение на блок питания подсветки берётся с кнопки-пускателя станка, то бишь при работе электродвигателя будет гореть подсветка.

точило 013

Подсветка удобная, малогабаритная, светит очень ярко. В общем доволен. Теперь на очереди (как кончится гарантия) переделка заводской подсветки маленького заточного станочка…
