Посмотрите, насколько просто изготовить самодельный корпус для электронной самоделки своими руками

Перевёл alexlevchenko для mozgochiny.ru

У каждого радиолюбителя, который погружается в мир электроники, рано или поздно возникает желание оформить свои электронные поделки в красивые корпуса. При этом возникает проблема выбора. Обычно их размеры очень ограничены, а качество оставляет желать лучшего. Корпуса же хорошего качества стоят очень дорого. Поэтому у меня появилась мысль, а почему бы не начать делать качественные корпуса своими руками.

Порывшись в интернете, к большому сожалению, не нашёл ничего толкового. Все мануалы сводились к тому, что если у вас есть лазерный резак, сделать элегантные коробки из плексигласа не составит большого труда.

Но так как у меня, как и у большинства читателей, нет лазерного резака, принял решение разработать технологию изготовления самодельных корпусов, используя для этого доступные ручные инструменты.

Они получились не такими уже и элегантными, как если бы я использовал лазерный резак, но зато достаточно крепкими.

Шаг 1: Материалы

  • Обломки плексигласа (оргстекла) любой толщина. Использовал 3 мм и 5 мм;

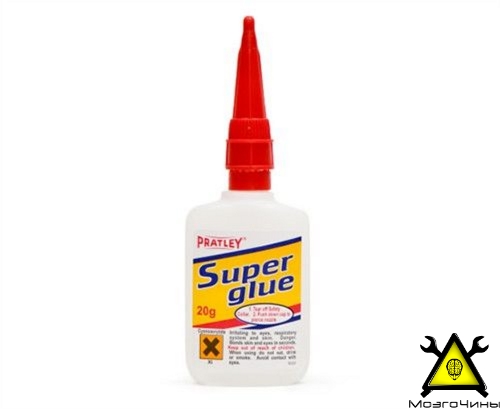

  • Акриловый клей, но если нет возможности «достать» его, можно использовать супер-клей;

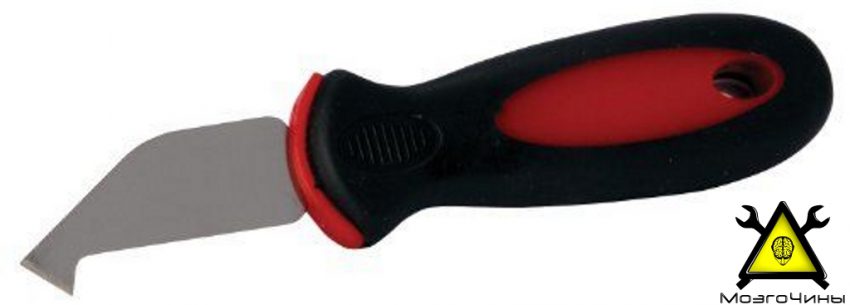

  • Нож-резак для оргстекла;

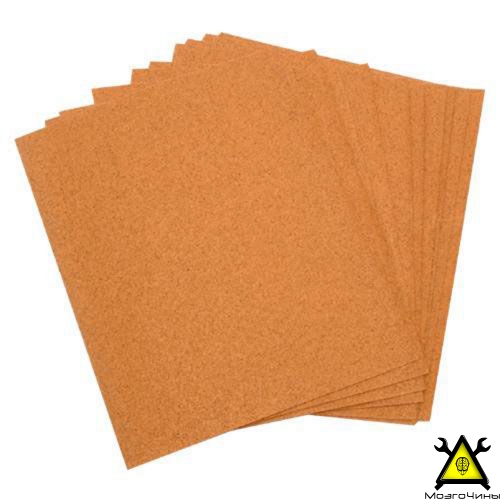

  • Наждачная бумага и надфиль;

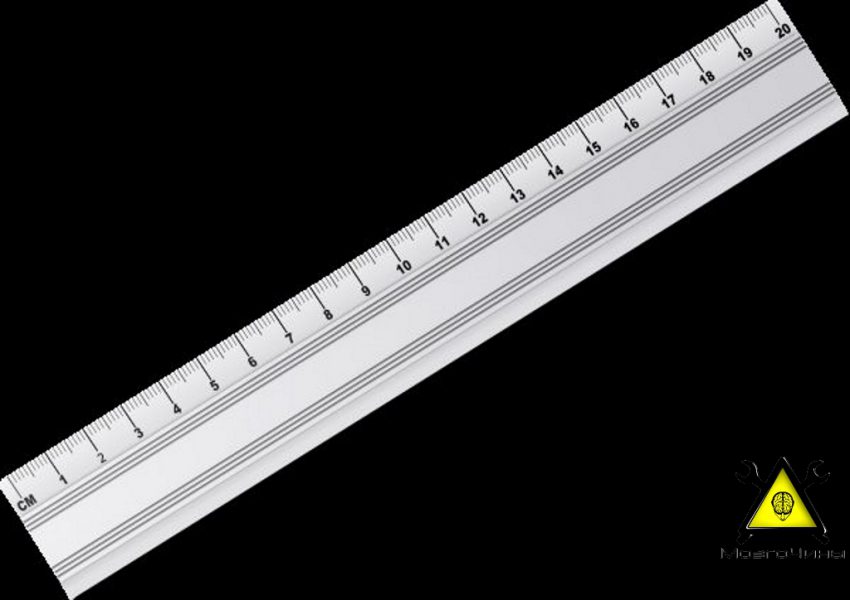

  • Металлическая линейка;

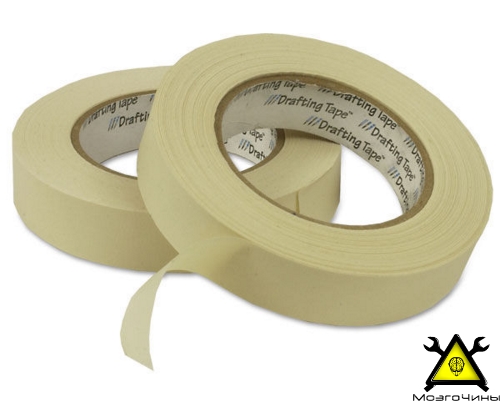

  • Изолента;

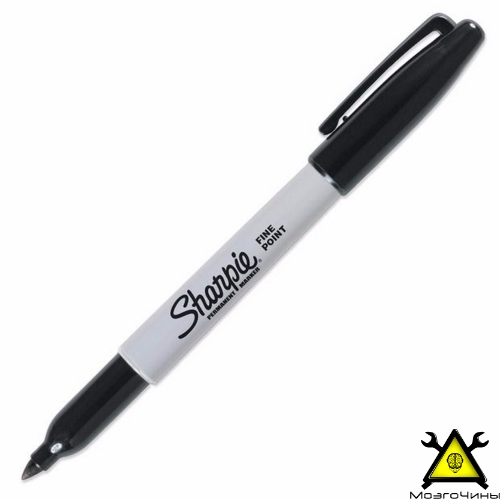

  • Тонкий маркер.

Шаг 2: Резка оргстекла

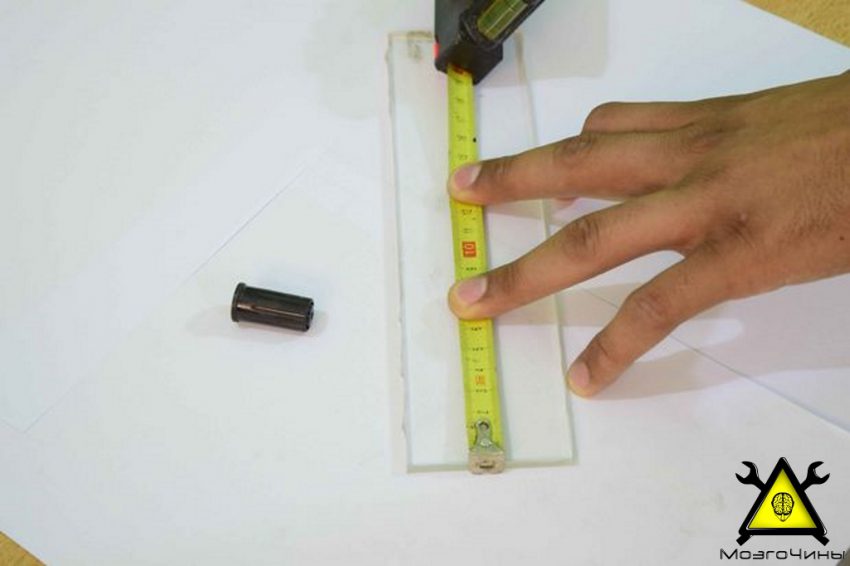

Прежде всего, нужно определить размеры изготавливаемого корпуса (в моём случае 10 х 6,35 х 6,35 см).

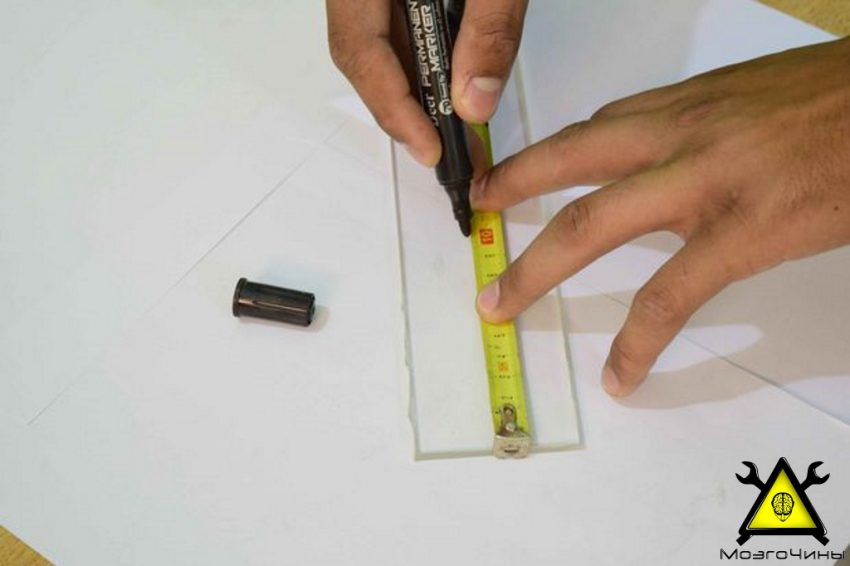

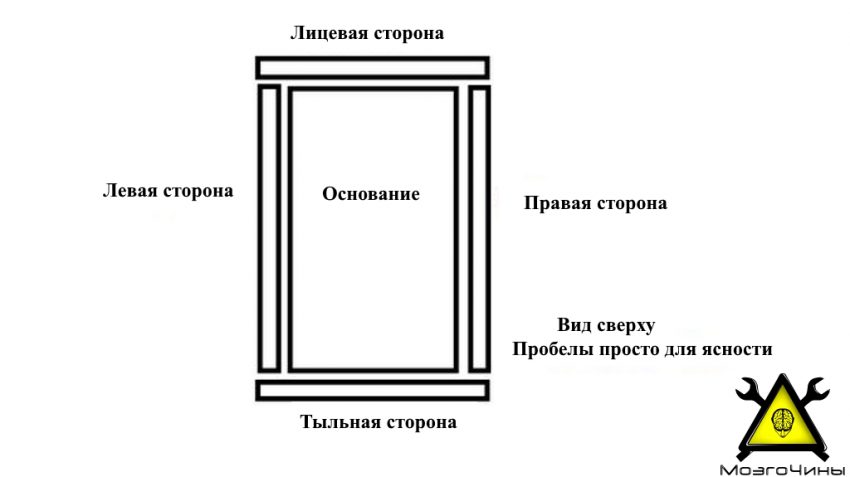

Разметим плексиглас в соответствии со схемой.

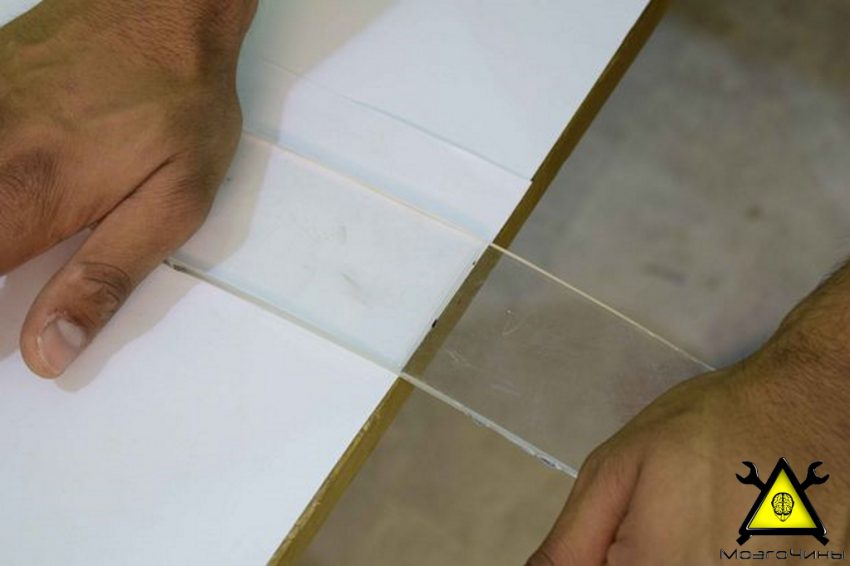

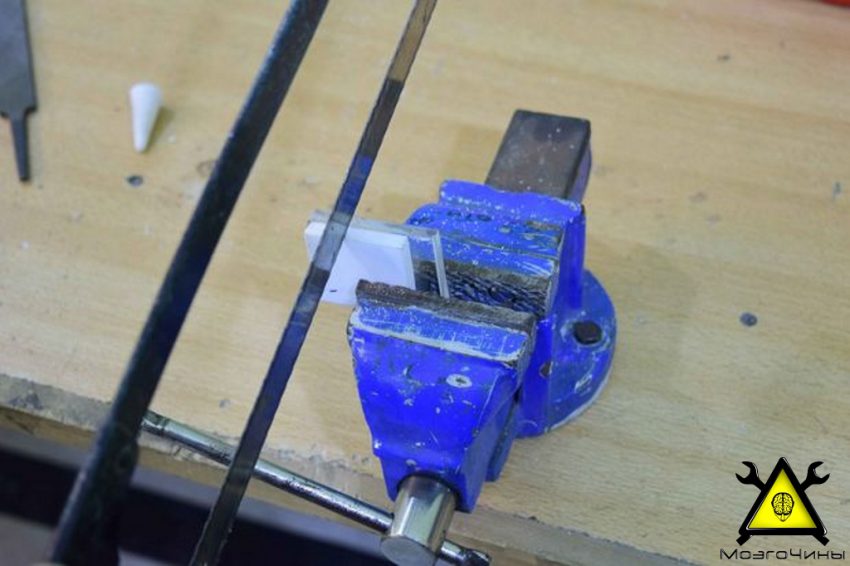

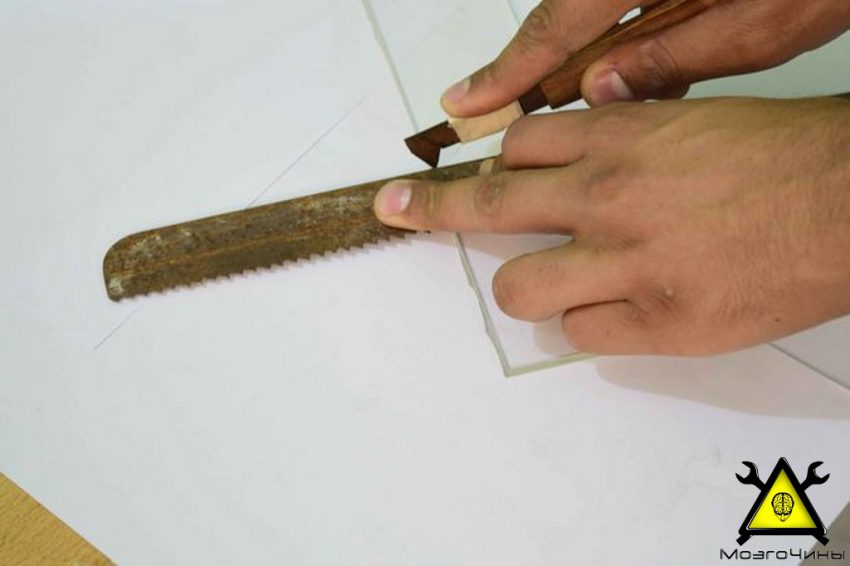

В качестве направляющей будем использовать старое ножовочное полотно. Резак должен идти перпендикулярно поверхности оргстекла. Процарапаем (прорезаем) примерно половину от общей толщины. Затем доломываем его осторожным движением. Зачистим край среза наждачной бумагой или надфилем.

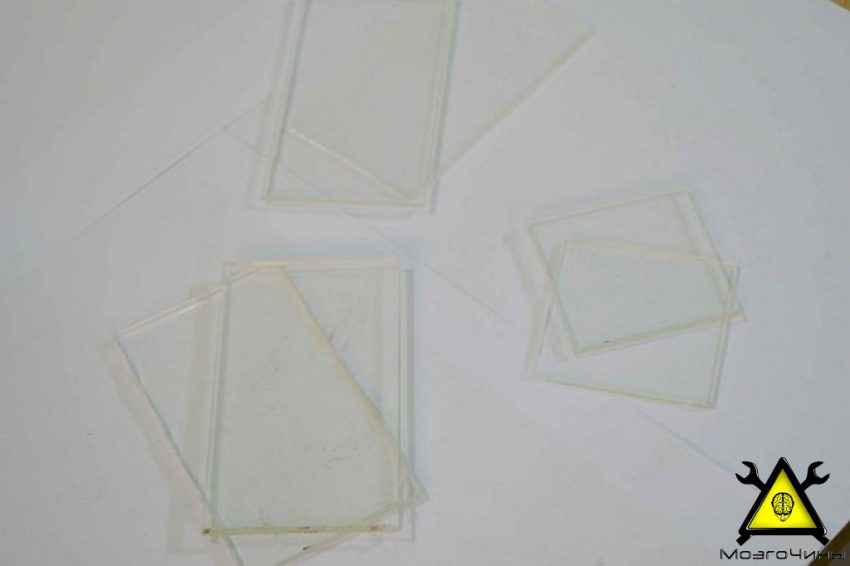

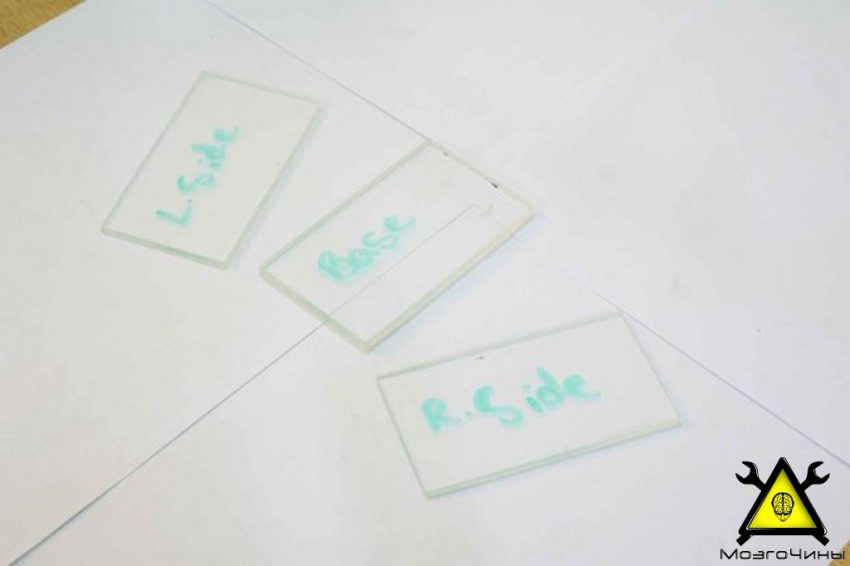

Вырежем все шесть сторон. Лучше сделать их немного больше, уменьшить их мы всегда успеем.

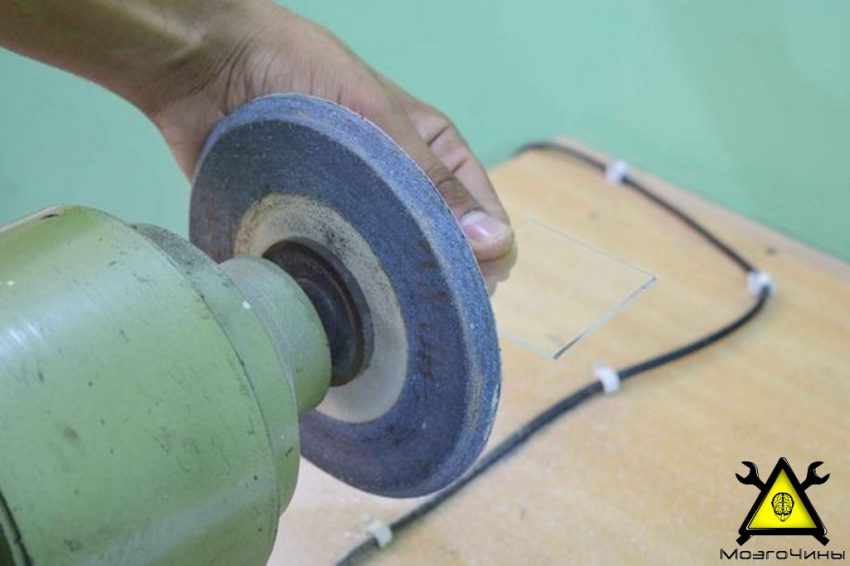

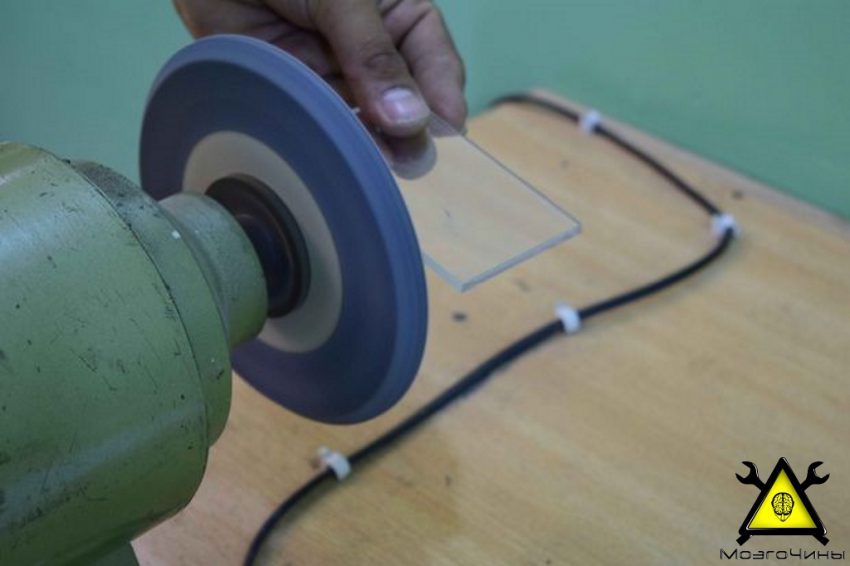

Шаг 3:

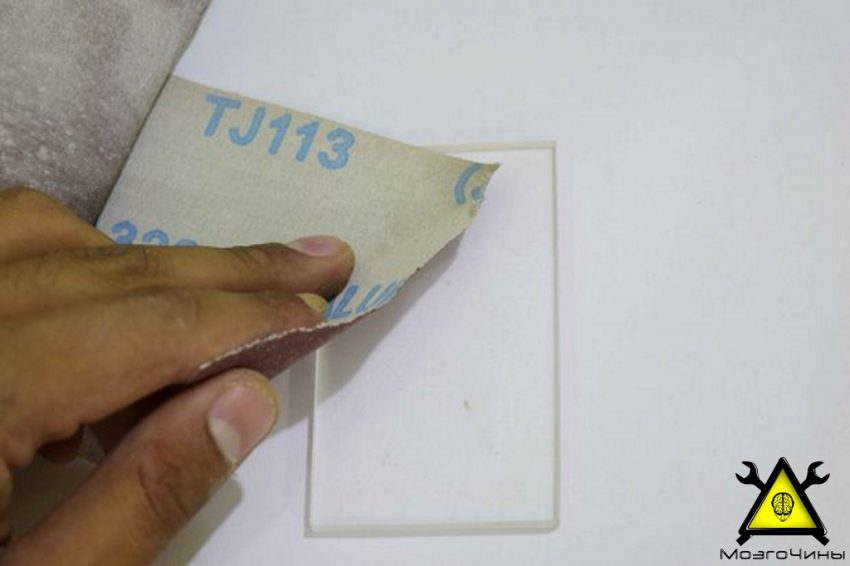

Отшлифуем заготовки. Они должны быть с прямыми углами и перпендикулярными сторонами.

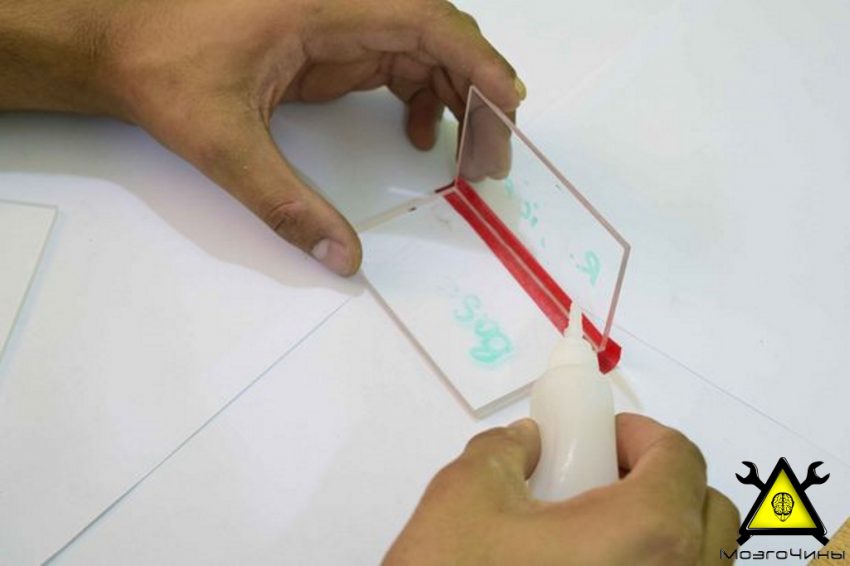

Шаг 4: Соединяем стороны

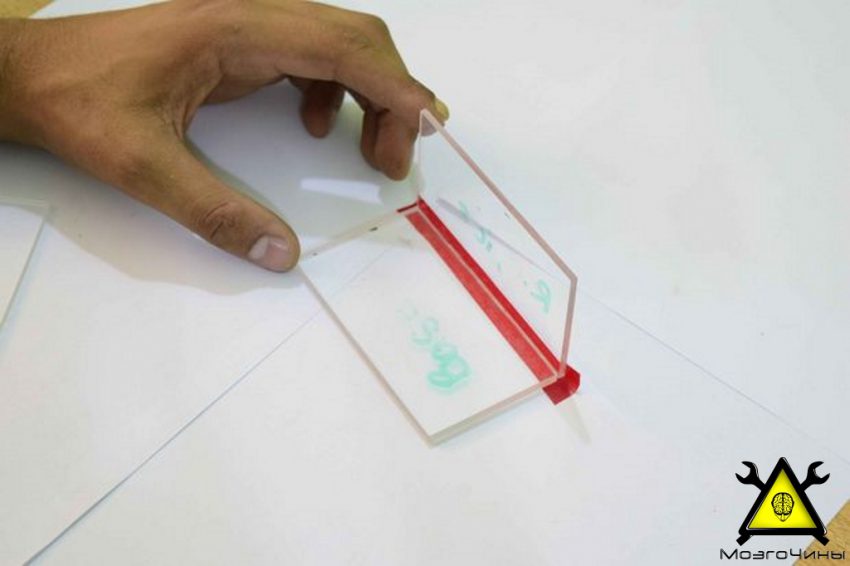

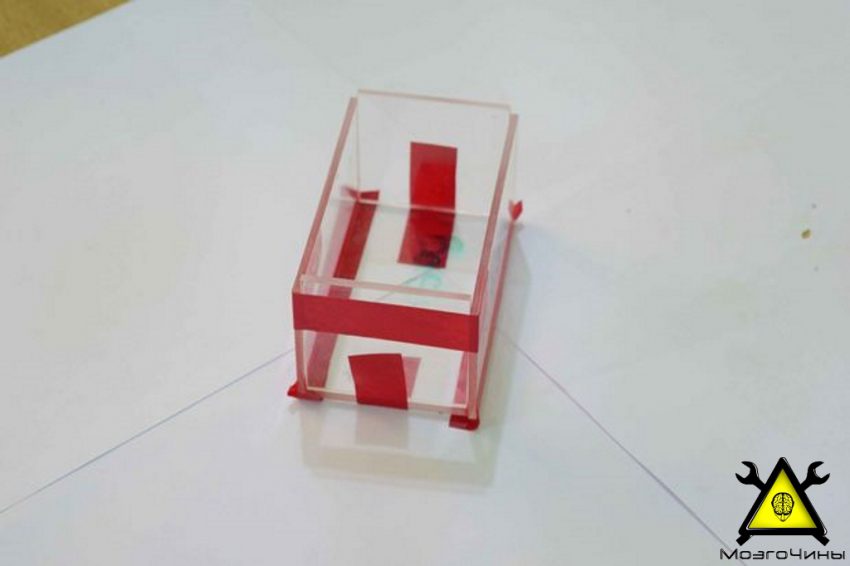

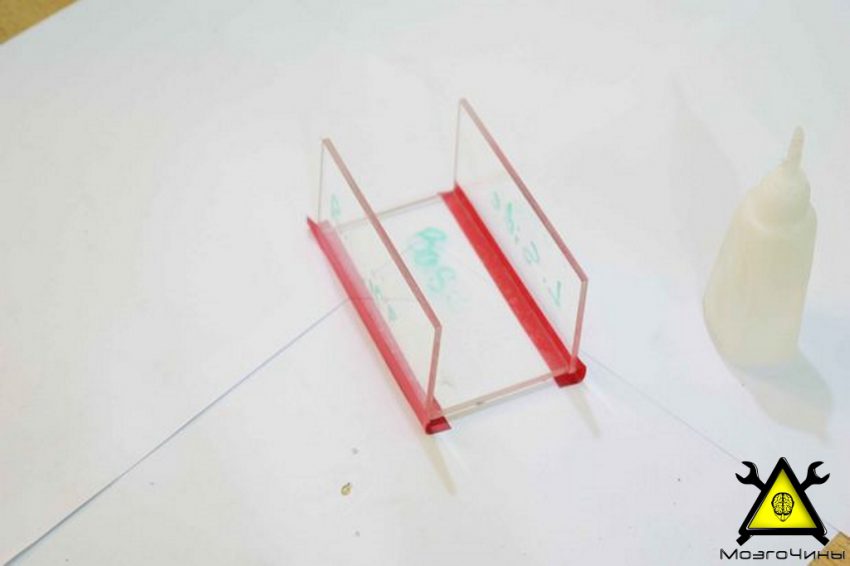

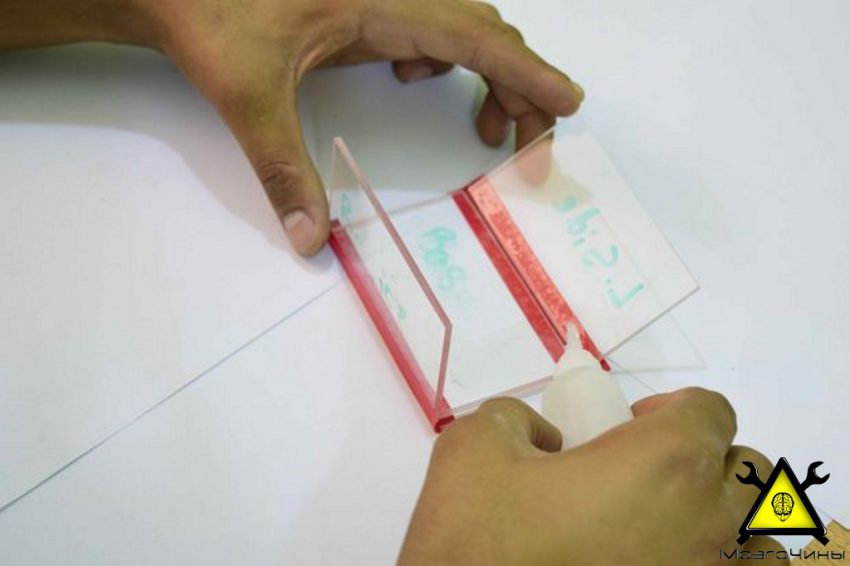

Воспользуемся изолентой, чтобы собрать детали корпуса воедино. Проклеим все стыки клеем, но без фанатизма, пролитый лишней клей в дальнейшем может «вылезти боком».

Из-за того, что не учёл толщину оргстекла, торцевые стеночки получились меньшего размера.

Примечание: во избежание трудностей при монтаже, учитывайте толщину материала.

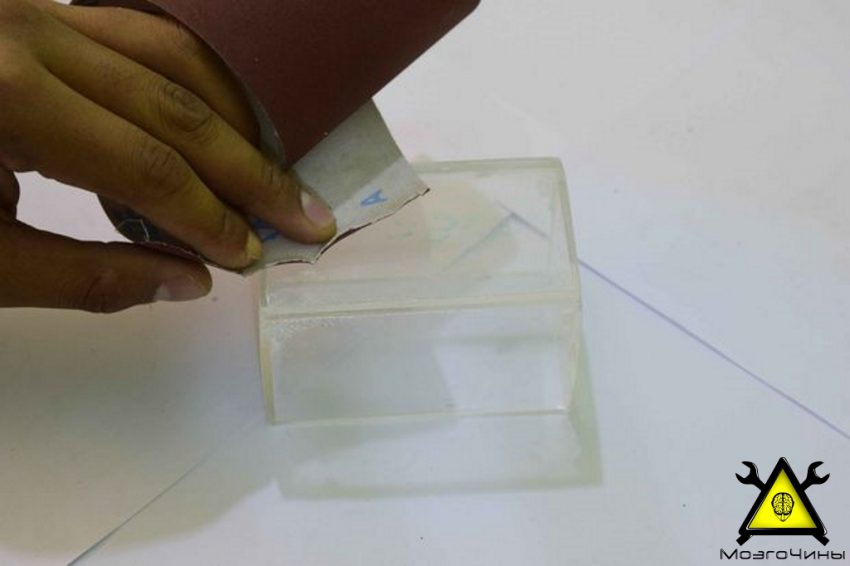

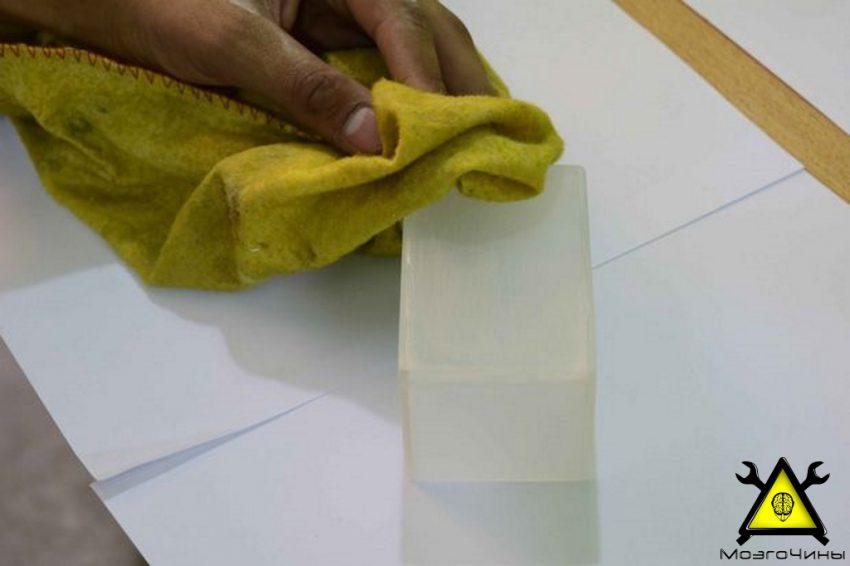

Шаг 5: Шлифовка

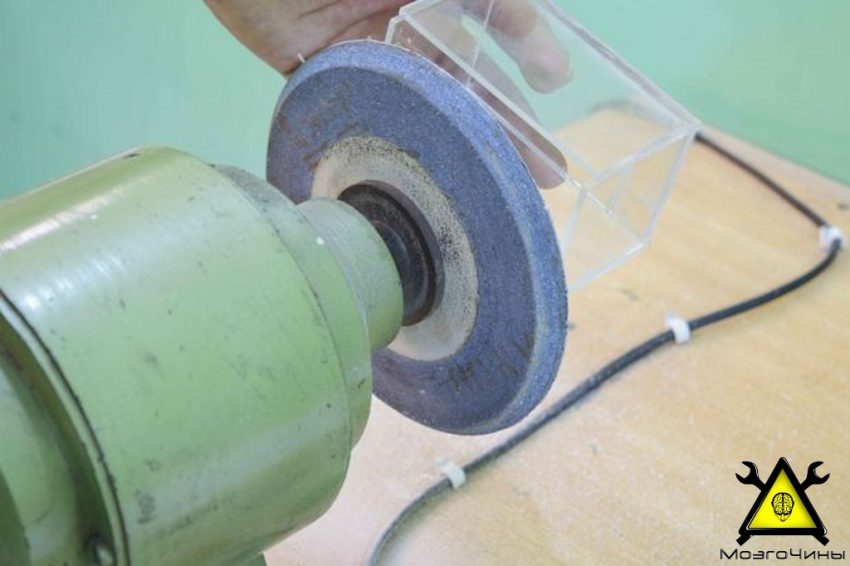

Независимо от того, насколько сильно вы будете стараться, у вас все равно не будет идеальных кромок. Поэтому хорошенько обработаем края, сделав их, как можно более ровными.

В случае, если клей попадёт на внешние поверхности, придётся приложить достаточно усилий, чтобы сошлифовать остатки клеевого состава.

Шаг 6: Добавляем крышку

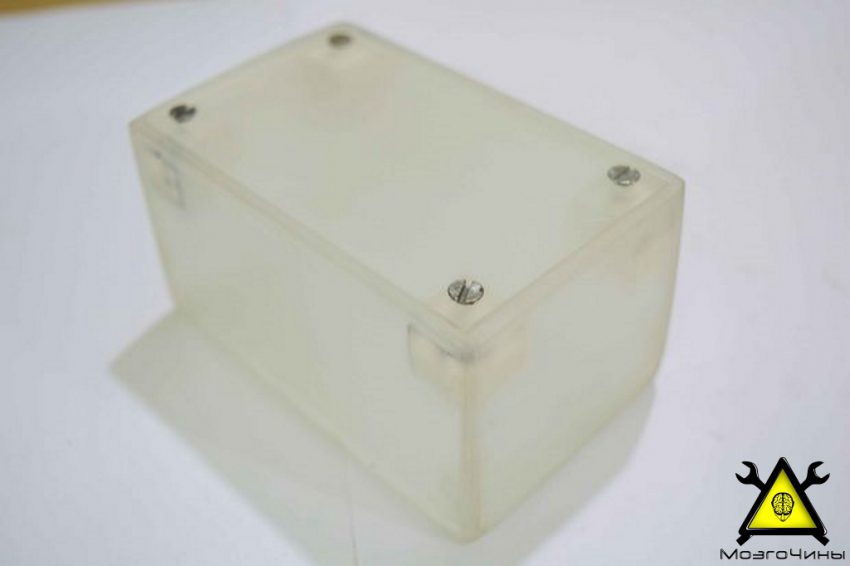

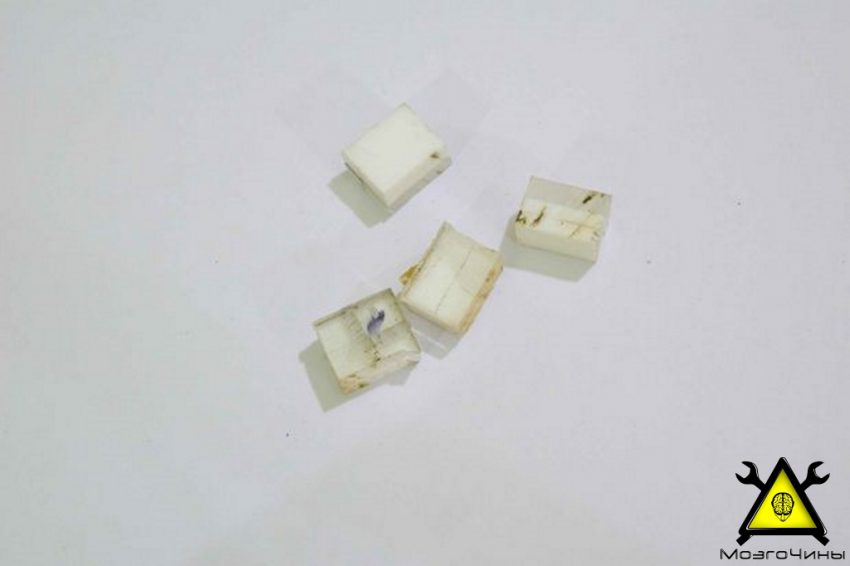

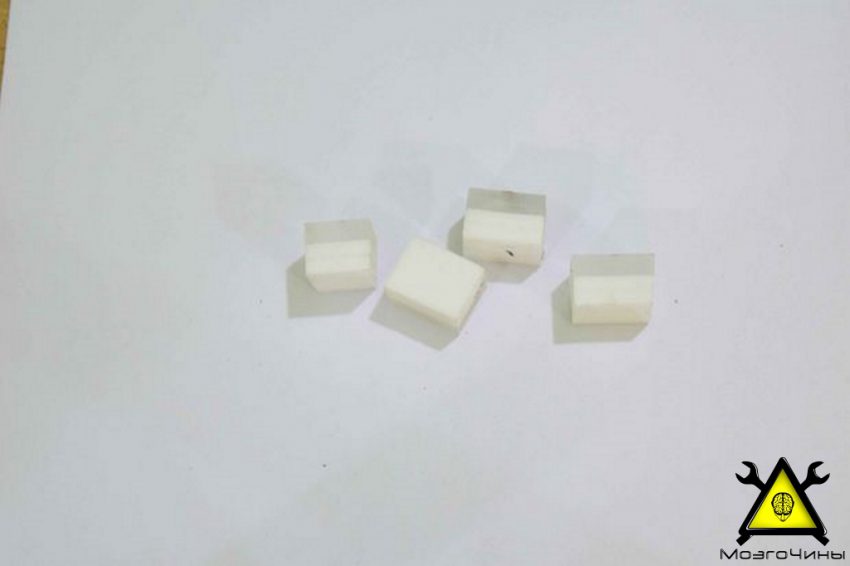

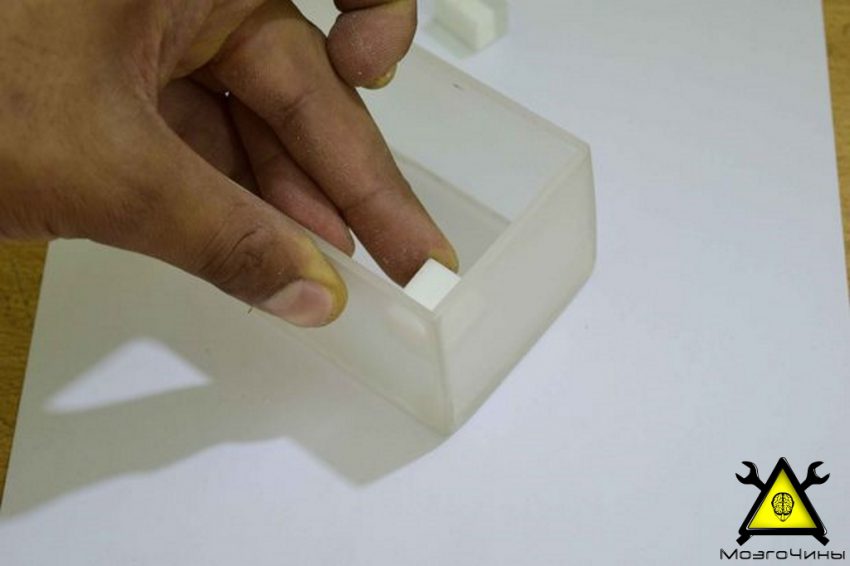

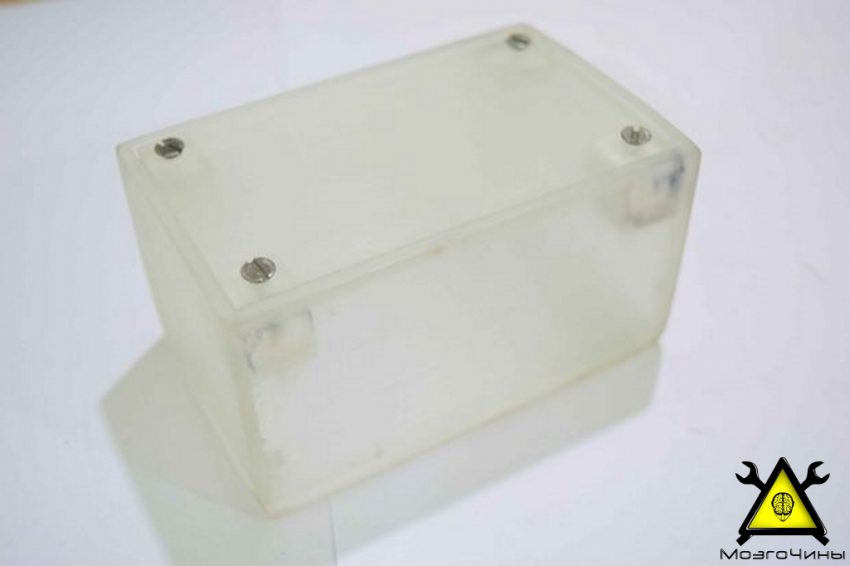

Для того, чтобы закрепить крышку на корпусе необходимо изготовить опоры. Возьмём кусок толстого оргстекла, вырежем четыре кубика, а затем отшлифуем их края. Вклеим их ниже уровня верхней кромки, чтобы она располагалась заподлицо со сторонами короба. Установим крышку, просверлим четыре отверстия, а затем вкрутим в них шурупы.

Шаг 7:

БлагоДарю вас за просмотр и искренне надеюсь, что эта статья поможет вам при изготовлении собственных поделок. МозгоЧины, а какие вы корпуса используете для своих электронных самоделок?
