Программирование Arduino урок 12 — семисегментный индикатор часть 1

Программирование Arduino урок 12 — семисегментный индикатор часть 1

После моего затяжного и вынужденного перерыва, продолжим освоение курса «Программирование Ардуино». В одном из наших предыдущих уроков, мы уже работали с последовательностью светодиодов, теперь пора переходить к следующему этапу обучения. Темой сегодняшней статьи будет – 7-сегментный индикатор.

Программирование Arduino урок 12 — семисегментный индикатор часть 1

Знакомство с 7-сегментным индикатором будет состоять из двух частей. В первой части мы поверхностно «пробежимся» по теоретической составляющей, поработаем с «железом» и напишем простенькие программки.

Прошлый раз мы работали с последовательностью из 8 светодиодов, сегодня их также будет 8 (7 – светодиодных полосок и 1 точка). В отличии от предыдущей последовательности, элементы этого набора не выстроенные в ряд (друг за дружкой), а расположены в определённом порядке. Благодаря чему используя лишь один компонент можно вывести 10 цифр (от 0 до 9).

Еще одно существенное отличие, что выделяет данный индикатор на фоне простых светодиодов. У него общий катод (вернее две равноценные ножки 3 и 8, на который заведен катод). Достаточно всего лишь соединить один из катодов с землей (GND). Аноды у всех элементов индикатора индивидуальные.

Небольшое отступление. Все выше сказанное относится к 7-сегментным индикаторам с общим катодом. Однако существуют индикаторы с общим анодом. Подключение таких индикаторов имеет существенные отличия, поэтому прошу не путать «грешное с праведным». Необходимо четко понимать, какой именно тип семисегментника у вас в руках!

Кроме отличий между простыми светодиодами и 7-сегментными индикаторами, есть и общие черты. Например: индикаторы, как и светодиоды, можно смонтировать в ряд (последовательность) для отображения двух-, трёх-, четырехзначных чисел (разрядов). Однако не советую сильно заморачиваться по поводу самостоятельной сборки сегментных наборов. В продаже «рядом» с одноразрядными индикаторами, продаются и многоразрядные.

Надеюсь, вы не забыли об необходимости использования токоограничивающих резисторов при подключении светодиодов. Это же относится и к индикаторам: на каждый элемент индикатора должен быть подключен свой резистор. 8 элементов ( 7 + 1) – 8 резисторов.

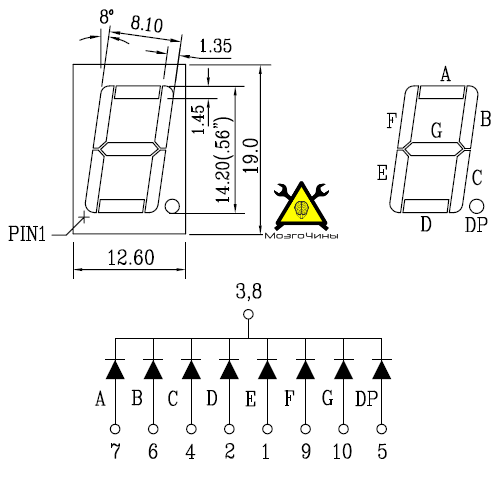

У меня под рукой оказался семисегментник с маркировкой 5161AS (общий катод). Распиновка контактов:

Программирование Arduino урок 12 — семисегментный индикатор часть 1 Программирование Arduino урок 12 — семисегментный индикатор часть 1 Программирование Arduino урок 12 — семисегментный индикатор часть 1

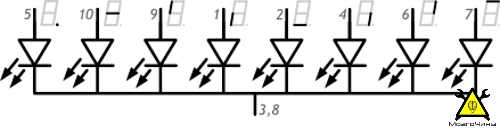

Принципиальная схема

Программирование Arduino урок 12 — семисегментный индикатор часть 1

Как говорил ранее, для того, чтобы включить сегмент «А» подключим к любому общему контакту (3 или 8) «землю», а на вывод 7 подадим 5В питания. Если индикатор с общим анодом, то на анод подаём 5В, а на вывод сегмента «землю»!

Соберём тестовый стенд. Соединяем провода по порядку, начиная с первой ножки, которая идёт на 2-й вывод платы Ардуино. Землю подключим к 8 выводу индикатора.

Программирование Arduino урок 12 — семисегментный индикатор часть 1

После того, как стенд собран можно приступать к написанию прошивки.

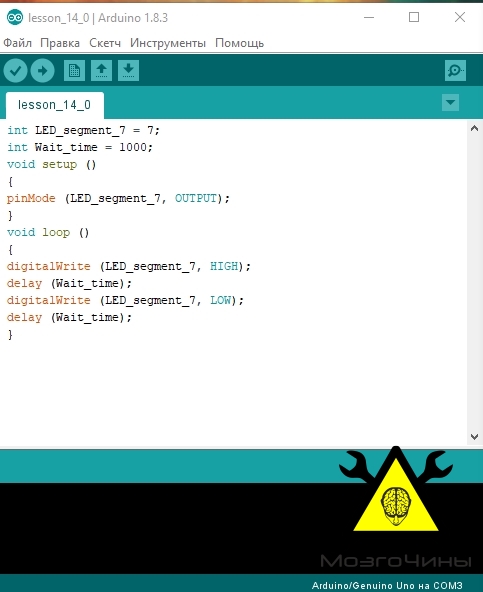

Для проверки индикатора запустим написанную программу. Выберем элемент «А» и помигаем им.

Программирование Arduino урок 12 — семисегментный индикатор часть 1

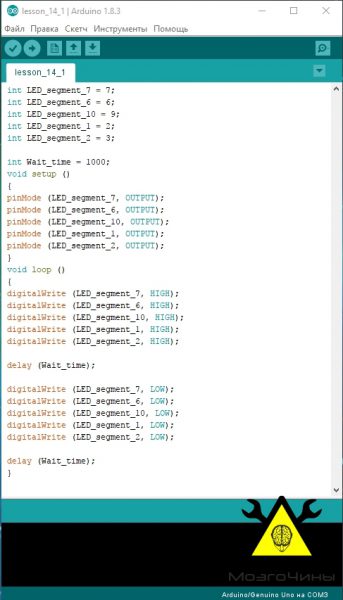

Теперь помигаем цифрой 2. Для этого включим еще несколько элементов.

Программирование Arduino урок 12 — семисегментный индикатор часть 1

Чтобы вывести одну цифру, нужно написать n-число строчек кода. Затруднительно, не находите.

Есть другой путь. Для того, чтобы вывести любую цифру на индикаторе, сначала её нужно представить в виде определенной последовательности бит.

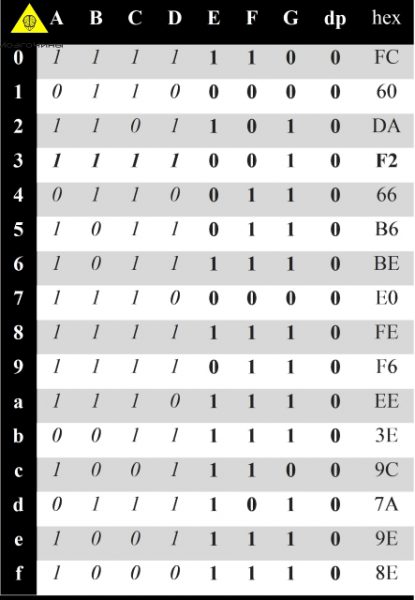

Таблица соответствия.

 Программирование Arduino урок 12 — семисегментный индикатор часть 1

Если у дисплея общий анод, то 1 нужно заменить на 0, а 0 – на 1!

Столбец hex – представление цифры в байтовом виде (более детально поговорим об этом во второй части).

Число в двоичной системе счисления записывается следующим образом: 0b00000000. 0b – двоичная система. Нули означают, что все светодиоды выключены.

При подключении мы задействовали выводы с 2 по 9. Чтобы включить 2 вывод записываем в него единицу = 0b00000001. За точку отвечает четвёртый бит справа. За чёрточку посередине индикатора отвечает самый последний бит.

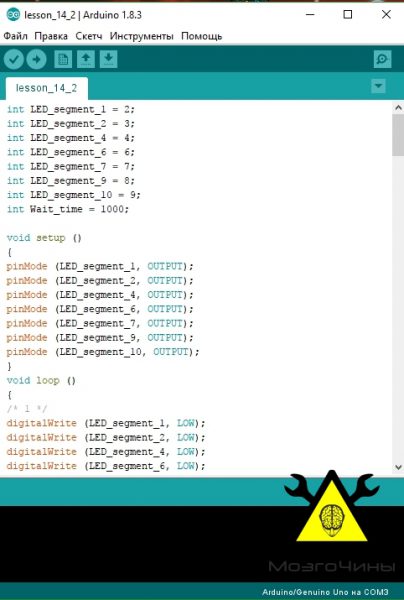

Давайте напишем пример вывода цифры 0.

Программирование Arduino урок 12 — семисегментный индикатор часть 1

Для уменьшения количества набранных строк воспользуемся циклом, который позволяет «перебрать» все 8 бит. Переменной Enable_segment присваивается значение считываемого бита. После этого текущий вывод устанавливается в соответствующий режим (наличия или отсутствия сигнала).

Примечание: функция bitRead() считывает состояние указанного бита и возвращает значение состояния (0 или 1). bitRead(x, n) где, x - число, бит которого необходимо считать; n - номер бита, состояние которого необходимо считать. Нумерация начинается с младшего значащего бита (крайнего правого) с номером 0.

И в завершении первой части напишем небольшой счетчик.

Программирование Arduino урок 12 — семисегментный индикатор часть 1

lesson_14_0

На этом всё! Продолжении следует!
