Программирование AVR урок 1 — введение

08.03.2017 в Программирование микроконтроллеров, Электронные самоделки

Всем привет. Как и обещал, с сегодняшнего дня начинаем изучать программирования AVR микроконтроллеров (на примере Atmega8). Тем же читателям, которым интересно программирование платы ардуино, не волнуйтесь, статьи по данному направлению будут продолжаться 🙂 .

Можно задать логичный вопрос, почему из ряда других микроконтроллеров (далее — МК) в качестве подопытного выбран именно МК AVR. На это есть несколько причин:

  • МК AVR повсеместно доступны;
  • У них достаточно невысокая цена;
  • В интернете можно найти много бесплатных программ, что помогут при работе с данными МК.
  • Кроме этого, существует великое множество написанных статей и форумов, на которых можно задать вопросы по данным МК AVR.

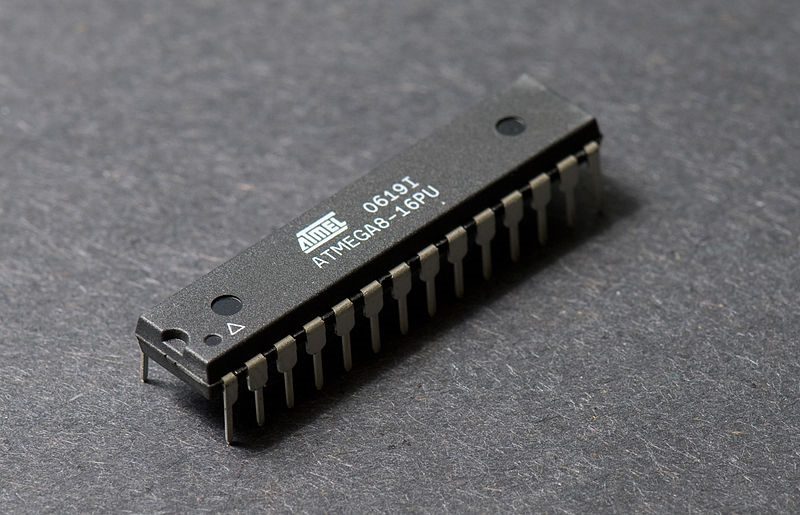

Как говорил ранее, в качестве подопытного будем использовать МК Atmega8. Почему именно его?

Данный микроконтроллер может похвастаться наличием 3 портов ввода/вывода. Кроме этого он довольно дешевый.

Под портами, понимают шины данных, которые могут работают в двух противоположных направлениях (то бишь на вывод и на ввод).

У Atmega8 3 порта. Порт B состоит из 8 ножек-выводов (нумерация 0,1,2,3,4,5,6,7). Порт С состоит из 7 ножек-выводов (нумерация 0,1,2,3,4,5,6). Порт D состоит из 8 ножек-выводов (нумерация 0,1,2,3,4,5,6,7).

Запитывать микроконтроллер можно от 3,3 и 5 В. При напряжении питания 5 В максимальная частота тактирования составляет 16 МГц, а при напряжении питания 3,3 В – максимальная частота тактирования 8 МГц. Пока не будем заморачиваться относительно частот тактирования.

Питания подаётся на 7 ножку-вывод, а «земля» подводится к 8 ножке.

Несколько слов о программной среде (далее — ПС) для работы с МК AVR. Для данный марки МК существует специальная ПС Atmel Studio.

Скачивается бесплатно. Скачали, установили, запустили 🙂

Первое, с чего следует начать знакомство с Atmel Studio – это создание проекта.

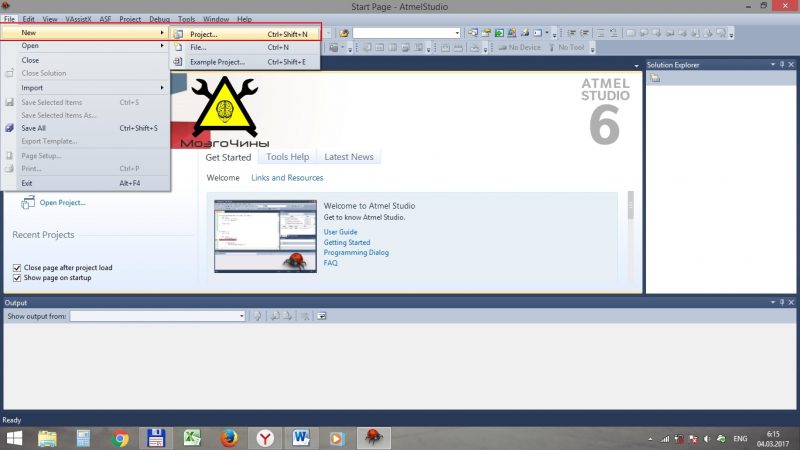

Выбираем File -> new -> project .

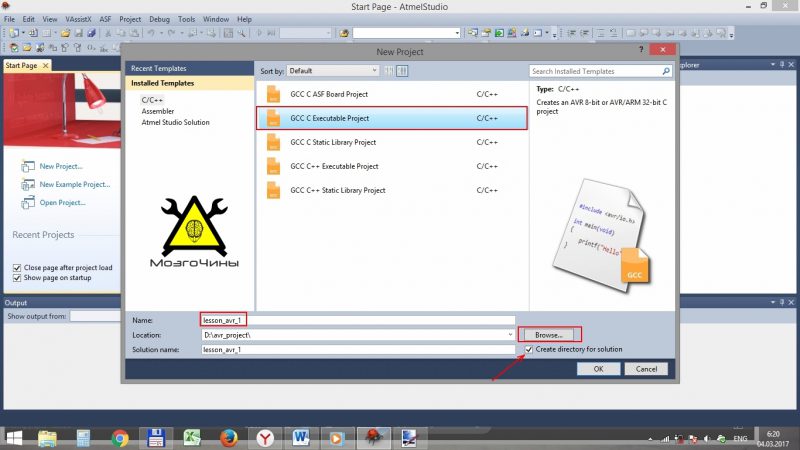

Откроется окно выбора. Выбираем папку «Browse», в которой будем сохранять написанные проекты. Папку для проектов создал заранее.

Присваиваем имя проекту, в моём случае lesson_avr_1

Обратите внимание на галочку «create directory for solution». Если отметка стоит, то в той папке, которую мы выбрали для сохранения проектов, будет создана отдельная папка под текущий проект.

Жмём ок.

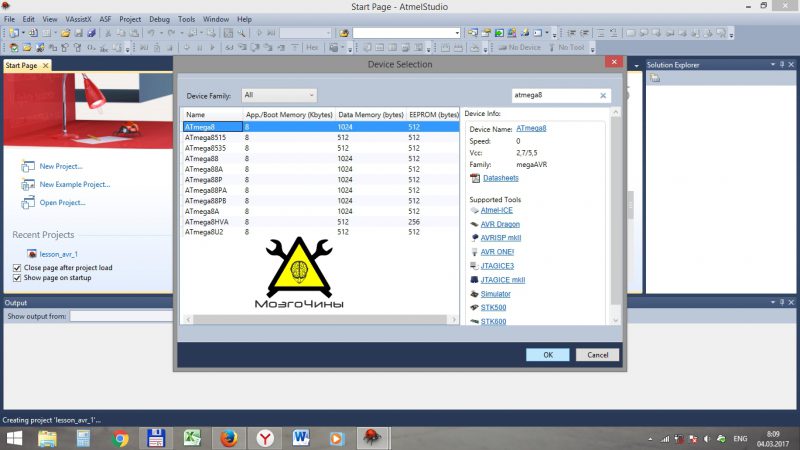

Дальше появится окно выбора микроконтроллера. В поисковой строке пишем Atmega8. В информационном окне есть ссылка на datasheet для данной модели МК.

На этом всё – проект создан.

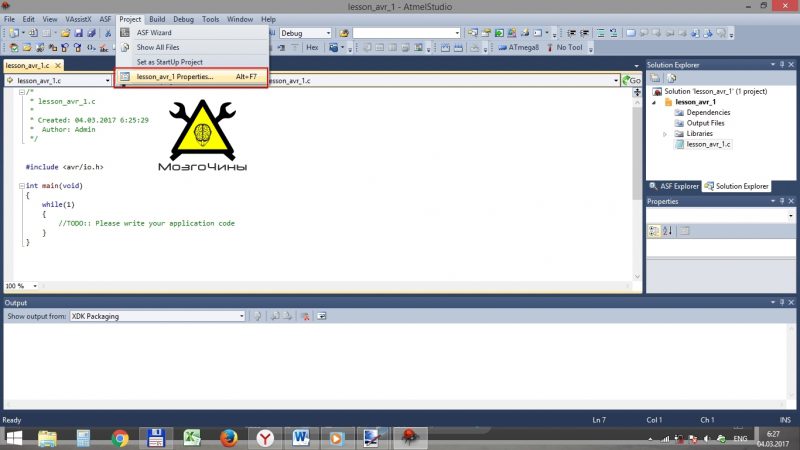

Займемся настройкой созданного нами проекта. Нажимаем Projest -> lesson_avr_1 properties или (alt+F7)

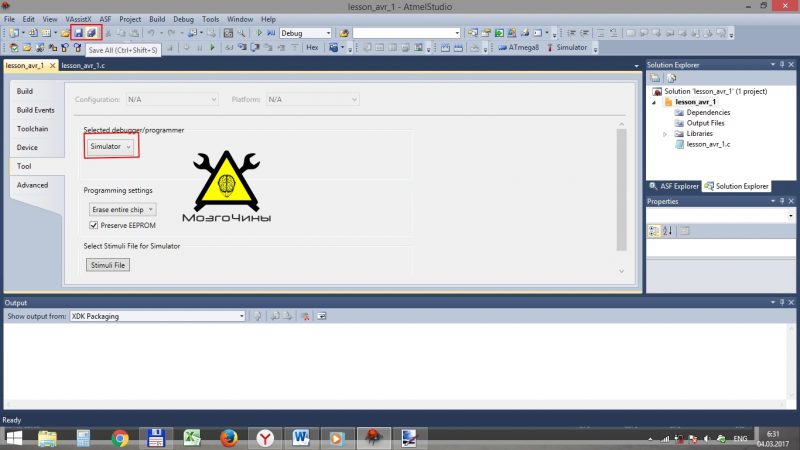

Переходим на вкладку Tool. Выбираем – симулятор. Совершенные нами действия сделают возможным отлаживать написанный код. Сохраняем изменения. Можно сохранить изменения в одном (текущем) файле или же во всех файлах проекта сразу. Закрываем настройки.

Комментарии бывают двух видов, с помощью одних можно «закомментировать» одну строку, а с помощью других «закомментировать» целые куски кода.

  • /*…………………*/ — текст между указанными границами;
  • // одна строка;

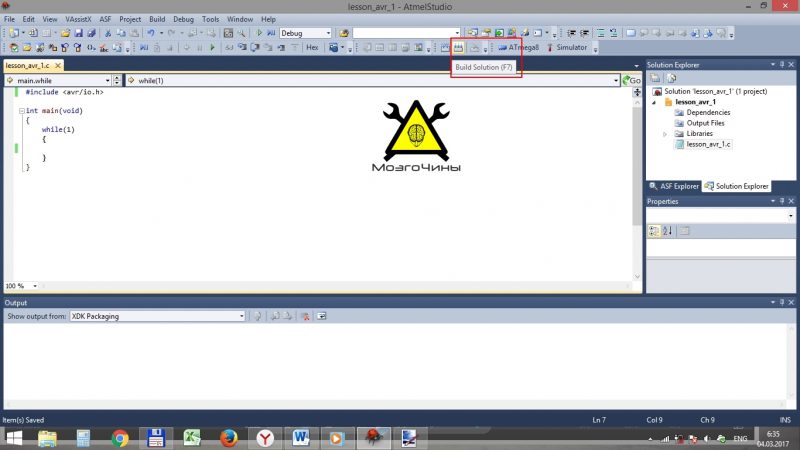

Откомпилируем проект (соберём его). Нажмём «build solution» или F7.

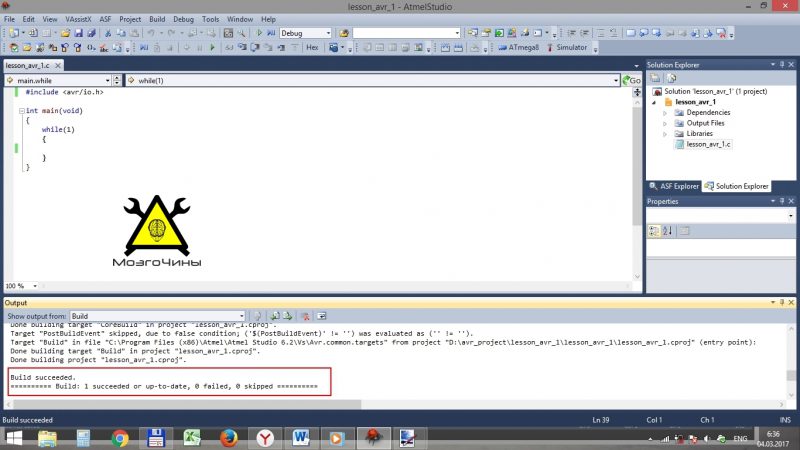

После удачной компиляции мы увидим следующее сообщение)

На этом пока всё. Продолжении следует)
