Реактор «Сердце Старка» — часть 1

Перевел SaorY для mozgochiny.ru

Приветствую вас, мозгобратья! Сегодня предлагаю длительный мастер-класс, который требует пайки, склеивания, окрашивания и много времени. В целом сложность поделки средняя, поэтому я думаю, что большинство самоделкиных легко справятся с этой нано самоделкой, ведь результат стоит того.

заг2



Шаг 1: Материалы и инструменты

— набор Iron Man Arc Reactor
— вентиляционное кольцо, напечатанное 3D печатью
— кольцо с надписью «Proof That Tony Stark Has a Heart»
— паяльник
— пила
— кусачки
— 3V адаптер переменного тока или 2 батареи типа АА
— разъемы DC
— 3 миллиметровое оргстекло 20 на 20см (5 штук)
— силикон для склеивания оргстекла
— 2 сантиметровая доска 20 на 20 см
— Dremel с набором насадок
-15 см пластиковой трубы диаметром 3.8см
— труба ПВХ диаметром 10 см
— труба ПВХ диаметром 9см
— монтажная лента
— винты
— провод №26 в красной изоляции номер
— провод №28 в золотой изоляции номер
— супер-клей
— акриловые краски (черный, серебристый, красный, средний до темно-коричневого)
— краска-спрей (серебро и черный)

Купленный набор Iron Man Arc Reactor состоит из различных 3D печатных деталей, нарезанных лазером акриловых деталей и 11 светодиодов. Также в комплекте есть латунные коннекторы, которые мы применим по собственному усмотрению. Итак, приступаем к мозготворчеству!



Шаг 2: Создание реактора

старк5

Окрашиваем детали в выбранные нами цвета:
• 1 — акриловое кольцо — оставляем неокрашенным
• 2 — кольцо трансформатора — черная краска
• 3 — внутреннее кольцо диффузора
• 4 — внешнее кольцо – серебряная краска
• 5 — вентиляционное кольцо – черная краска
• 6 — кольцо реактора – серебряная краска для внутренней стороны, черная для внешней
• 7 — внешнее вентиляционное кольцо – серебряная краска



Шаг 3: Состаривание реактора

старк6Для придания естественности нашему вентиляционному кольцу пройдемся по нему «сухой щеткой». А именно, на кисть с грубой щетиной наносим немного краски и слегка проходимся ей по окрашиваемой детали. Кольцо приобретет вид, словно его долго использовали.

старк7Для кольца реактора применим другой способ: разбавим краску до консистенции воды и окрасим ей кольцо. Пока краска не высохла, сухой тряпкой вытрем окрашенное кольцо. Так краска заполнит все щели и неровности, что придаст кольцу еще больше естественности.

Кольцо трансформатора просто красим в черный цвет акриловой краской. В процессе сборки мы по-любому поцарапаем краску кольца, но это нам только на руку.



Шаг 4: Сборка реактора

Настало время, когда мы своими руками собираем дуговой реактор!

старк9

старк8

В кольце реактора есть 9 отверстий для конденсаторов, которые идут в комплекте, для красоты. Вставляем конденсаторы в отверстия, загибаем ножки под 90 градусов и укрепляем их каплей супер-клея.

В центр кольца с обратной стороны реактора, приклеиваем сетчатый экран, который идет в комплекте. Поворачиваем реактор на лицевую сторону и приклеиваем 4 медных кольца, которые так же из комплекта.

Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.

старк10
Затем мастерим кольцо из любых имеющихся у вас проводов, скрученных друг вокруг друга. Приклеиваем это кольцо к реактору на конденсаторы и продолжаем мозгосборку.



Шаг 5: Кольцо трансформатора

Берем кольцо трансформатора, которое ранее покрасили в черный цвет, и поворачиваем его вверх дном. Вставляем внутрь акриловое кольцо и фиксируем его клеем. Далее примеряем кольцо диффузора. Устанавливаем его так, чтобы ниши под светодиоды были незаметны. Если все в порядке, приклеиваем кольцо диффузора.

старк11

старк12Перед установкой светодиодов, наматываем трансформаторные блоки проводом № 26 в красной изоляции. Этот интересный процесс занимает около 2.5 часов, но он стоит того. Далее аккуратно покрываем намотанные трансформаторные блоки тонким слоем супер-клея и даем высохнуть ему несколько часов.

старк13

старк15
Поворачиваем кольцо трансформатора задней стороной и отрезаем тонким ножом часть проволоки от трансформаторных блоков. Работаем аккуратно и осторожно, режем по краям акрилового кольца и удаляем лишнюю проволоку.
Смешиваем коричневую и красную краски до «ржавого» цвета, и методом «сухой щетки» состариваем трансформаторные блоки до вида естественной ржавчины.



Шаг 6: Доработка трансформаторного кольца

старк17

старк18

старк19Поворачиваем кольцо трансформатора лицевой стороной и наклеиваем на трансформаторные блоки провода №28 в золотой изоляции. Для этого измеряем расстояние между трансформаторными блоками по внешнему радиусу, а затем по внутреннему. Согласно измеренным расстояниям, нарезаем по 10 кусков провода для внешнего и внутреннего радиусов.

старк20

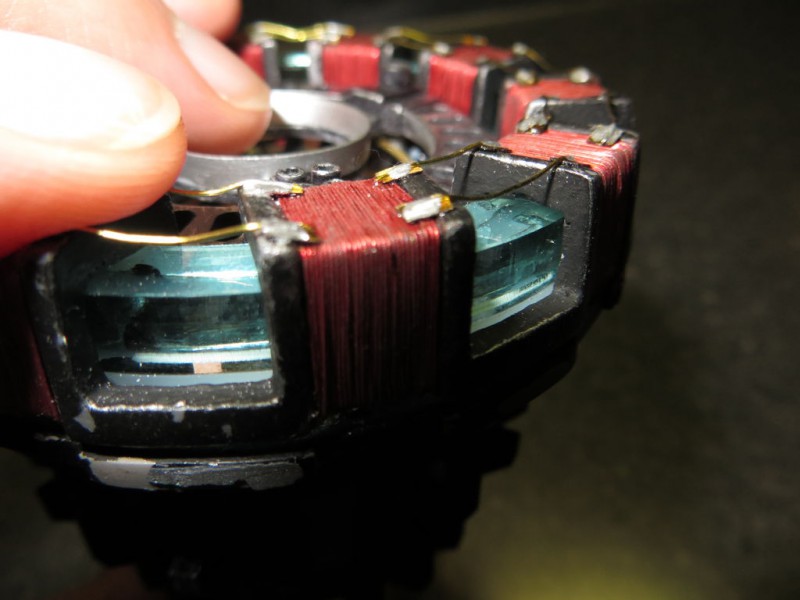

Затем из поставляемого комплекта берем латунные коннекторы и приклеиваем их по углам на лицевой стороне трансформаторных блоков. К этим коннекторам приклеиваем нарезанные провода, а места соединений проводов и коннекторов красим серебряной краской, имитируя припой.



Шаг 7: Монтаж светодиодов

старк21В кольце реактора есть небольшие парные выемки. Берем в руки Dremel, и тонким сверлом проходим эти выемки насквозь. Аккуратно, соблюдая полярность, вставляем в полученные отверстия светодиоды. И нежно, с уважением к своему мозготруду, загибаем их под углом 90 градусов, все в одном направлении.

старк26

старк22Берем трансформаторное кольцо и совмещаем его с кольцом реактора так, чтобы светодиоды вошли в предназначенные для них ниши трансформаторного кольца.

старк23

старк24Когда совмещение прошло плотно и четко, загибаем лапки светодиодов под углом 90 градусов и прижимаем их к задней стороне кольца реактора. Все как на моем шедевральном рисунке.
При этом лапки одного светодиода должны совпасть с лапками следующего светодиода. Дополнительно на небольшом кольце диффузора устанавливаем 2 светодиода и помещаем их в центр кольца реактора.

Продолжение следует…
