Робо-неваляшка из консервной банки своими руками

12.03.2016 в ¡ - Это Интересно!, Игрушки своими руками, Креативные самоделки, Электронные самоделки

Перевел Creator для mozgochiny.ru

Привет всем мозгоконструкторам! Если вы съели что-то вкусное из консервной банки, тогда не спешите ее выбрасывать. Из нее можно сделать оригинального робота-неваляшку. Он будет вибрировать и трястись, когда вы будете поворачивать его голову.

24235039231_8527cba620_o

В данном проекте используется множество инструментов и электронных компонентов. Так, что будьте готовы к различным видам работ. Теперь приступим!

wobblegifslowish

Шаг 1: Поедание вкусностей и сбор требуемых материалов

img_1806_24002877560_o

Сначала приготовим прожаренный ананас с корицей (используйте кусочки ананаса из консервной банки) и добавим немного ванильного мороженного.

После окончания трапезы мы получим главную деталь нашего проекта – консервную банку от ананасов. Кроме того нам понадобится емкость для специй и полусфера.

Снимите наклейку с банки и почистите снаружи и изнутри. Удалите магнитное основание с емкости для специй, это не сложно.

Шаг 2: Модификация консервной банки

Найдите центр консервной банки, пометьте и просверлите отверстие диаметром 10 мм.

img_1633_23671658923_o

img_1636_24215968881_o

Удалите бортик на банке, используя специальную открывачку, которая не оставляет острых кромок.

img_1648_24272337336_o

img_1650_24215968311_o

Просверлите отверстие диаметром 1 мм для кабелей на расстоянии 2,54 см от центра.

Просверлите отверстия диаметром 3 мм на каждой стороне консервной банки (два отверстия), на расстоянии 1 см от края банки. Эти отверстия потребуются для прикрепления банки к накладному кольцу.

Шаг 3: Сверление отверстий в полусфере

Просверлите шесть отверстий диаметром 4 мм на расстоянии 3 мм от края полусферы.

Эти отверстия потребуются для прикрепления полусферы к накладному кольцу.

24273877866_60a083d44a_o

Шаг 4: Сборка грузиков

Прикрепите гайку от лампы к резьбовому ниппелю. Поставьте шайбы одна на другую столбиком и закрепите противовес лампы на резьбовом ниппеле. Далее накрутите еще одну гайку сверху.

24004421140_c93a65b1d3_o

23673184853_ac603de116_o

Поместите грузик в сборе внутрь полусферы.

Примечание: Можете подточить грузик на токарном станке, чтобы он вмещался внутри полусферы. Если у вас нет станка, тогда использует грузики меньшего размера.

Шаг 5: Изготовление накладного кольца

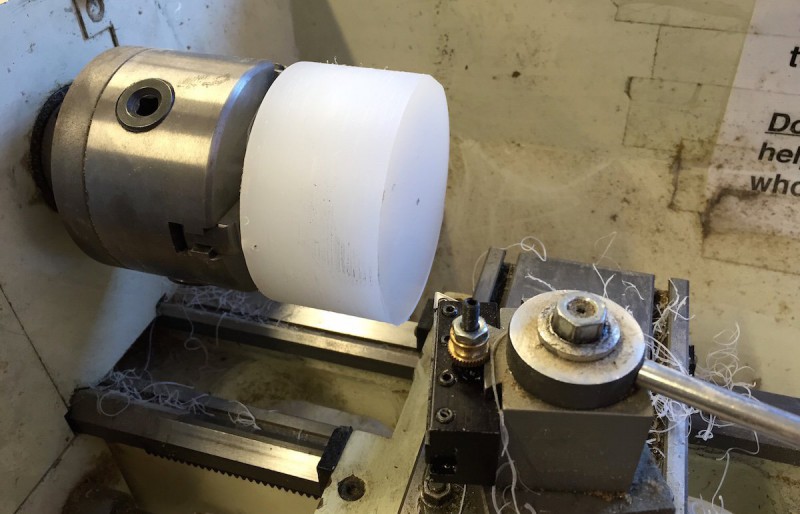

Накладное кольцо требуется для прикрепления консервной банки к полусфере. Его можно изготовить несколькими способами (напечатать на 3D принтере, вырезать лазерной резкой и т.д.), но я изготовил кольцо из пластиковой заготовки с помощью токарного станка.

24092732552_7c2dbfd50d_o

Один конец должен соответствовать внутреннему диаметру консервной банки (около 8,1 см), а другой конец вмещаться внутрь полусферы (около 7,8 см).

24092732492_d5a1fbcd89_o

23905187550_523f7fa85c_o

Внутренний бортик должен иметь размер 5 см для размещения печатаной платы.

Общие размеры кольца следующие (могут изменяться): диаметр 8,76 см, высота 3,2 см.

23905183670_3e8206c6bc_o

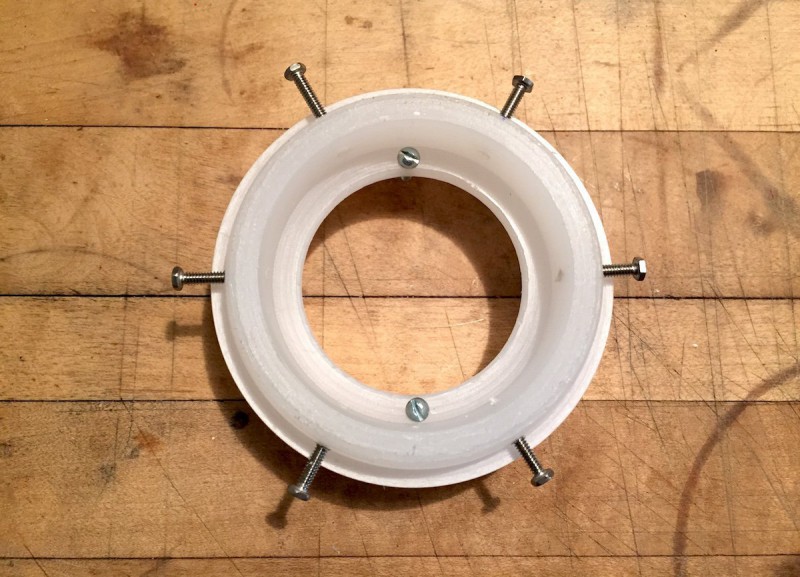

Наметьте отверстия от консервной банки и полусферы на накладном кольце. Просверлите отверстия диаметром 2,4 мм и нарежьте резьбу 4-40 во всех отверстиях.

Наметьте два монтажных отверстия для печатной платы и просверлите отверстия диаметром 3 мм.

tapping-holes_23606157363_o

turned-drilled-and-tapped_24124911582_o

24300033815_a1a33410ef_o

Шаг 6: Кронштейн микродвигателя и качающего колесика

Используйте пластиковые кронштейны для микродвигателя, они очень удобные. Но вам на самом деле нужны только бочкообразные части данных кронштейнов.

Ошкурьте или счистите плоскую часть напильником, далее просверлите отверстие диаметром 2,7 мм и нарежьте резьбу 6-32.

img_1719_24002881970_o

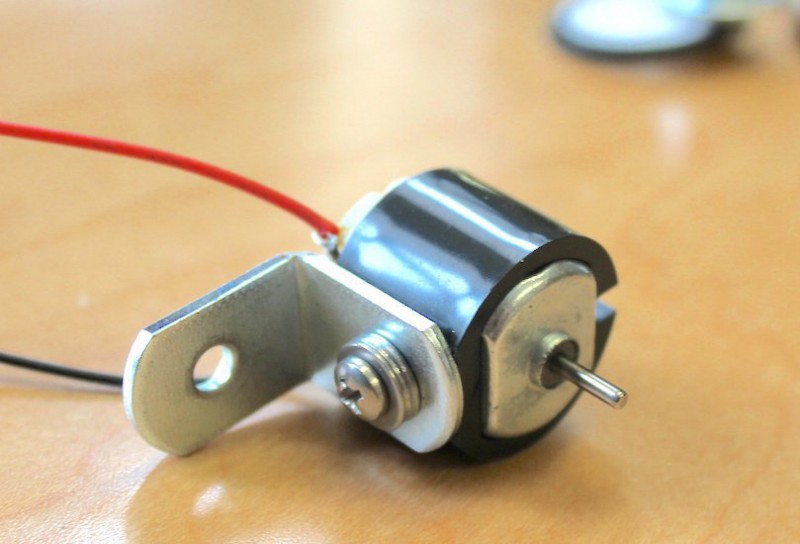

Прикрутите уголок к пластиковому кронштейну двигателя с помощью короткого винта 6-32 с головкой под шлиц. При необходимости используйте шайбы. Припаяйте проволочные перемычки к микродвигателю и установите готовую сборку в кронштейн.

img_1768_24298483635_o

Используя винт с головкой под шлиц, несколько шайб и гайку разместите их между колесиком и уплотнительным кольцом (смотрите фото). Подберите самостоятельно количество и вес шайб, чтобы получить наибольший эффект неваляшки.

img_1756_23670249744_o

img_1752_24002880310_o

Шаг 7: Установка кронштейна микродвигателя

Вставьте микродвигатель на кронштейне внутрь консервной банки. Конец микродвигателя постоянного тока должен располагаться в центре отверстия.

Сделайте метку и просверлите отверстие для прикрепления уголка к консервной банке. Используйте короткий винт 6-32 с головкой под шлиц, шайбу и гайку для надежного прикрепления кронштейна микродвигателя.

img_1773_24215963201_o

Прикрепите качающее колесико к валу микродвигателя.

Шаг 8: Изготовление и сборка стойки потенциометра

Снимите скобу с регулятора светильника.

img_1729_24190292332_o

Выровняйте скобу и повторно согните вокруг потенциометра. Загните концы так, чтобы отверстия под винт располагались к плоской поверхности.

img_1732_24190292262_o

img_1740_24272334236_o

img_1738_23671654673_o

Наметьте и просверлите монтажные отверстия в консервной банке. Соберите с помощью винтов 4-40 с головкой под шлиц и гаек.

Примечание: Вы можете использовать обычную металлическую полоску, просверлить в ней нужные отверстия и правильно согнуть.

img_1780_24272331876_o

Припаяйте проволочные перемычки с выводам вкл/выкл и 3-выводную перемычку к выводам потенциометра. Я использовал съемный кабель от сгоревшего сервопривода. Пропустите кабели в отверстие диаметром 10 мм.

Шаг 9: Сборка головы

Наметьте и просверлите отверстие диаметром 3 мм в центре емкости для специй.

img_1788_23670247794_o

Просверлите отверстие диаметром 3 мм в центре круглой ручки потенциометра. Вставьте винт внутрь круглой ручки. Поместите ручку внутрь емкости для специй, прикрепите с помощью шайб и колпачковой гайки.

img_1782_24272331716_o

Просверлите отверстия в емкости для специй для глаз робота — я просверлил два отверстия диаметром 3 мм. После того, как емкость будет покрыта порошковым напылением, нужно прикрепить внутри с помощью горячего клея небольшой кусок пергаментной бумаги.

img_1817_24215961011_o

24294028575_99fb9fc8f8_o

Шаг 10: Пайка и электрическая схема

24236105671_1d7c086813_o

Электрические компоненты:
— Потенциометр
— Микродвигатель постоянного тока от любой игрушки
— Таймер серии 555
— Конденсатор, емкость 0,1 мкФ (2 шт.)
— Транзистор Tip 120
— Регулятор напряжения
— Батарея напряжением 9 вольт и коннектор

Данный шаг является очень важным. Вам необходимо размещать более высокие компоненты по периметру печатной платы, или сгибать их и прижимать к поверхности. В средней части не должно быть каких-либо соединений (данное место помечено синей изоляционной лентой).

Впоследствии батарея напряжением 9 В будет размещаться под печатной платой, что позволит избежать короткого замыкания. Я использовал штырьковый разъем типа «папа» для подключения микродвигателя и потенциометра.

Пометьте один угол печатной платы для зажима для батареи.

24191833802_e0a51f6bbb_o

Убедитесь в том, что вы сначала разобрали все компоненты и почистили надлежащим образом перед нанесением порошкового покрытия.

24004431660_a077ffc4ec_o

Установите печатную плату внутри накладного кольца с помощью двух винтов 4-40 и гаек. Убедитесь, что коннектор батареи располагается под печатной платой.

24273868236_2269019f63_o

Шаг 11: Нанесения покрытия на компоненты

Вы можете покрасить компоненты в любой цвет, и применить любую технику нанесения краски. Я выбрал порошковое покрытие для некоторых компонентов из металла, используя краску Metallic Red (металлический красный).

img_1814_24190287742_o

Убедитесь в том, что вы сначала разобрали все компоненты и почистили надлежащим образом перед нанесением порошкового покрытия. Видео нанесения покрытия показано ниже.

Шаг 12: Собираем все компоненты вместе

На данном шаге мы будем собирать вместе четыре базовые секции/компоненты в сборе: голову, тело, накладное кольцо и нижнюю полусферу.

24191837812_d76cbfc005_o

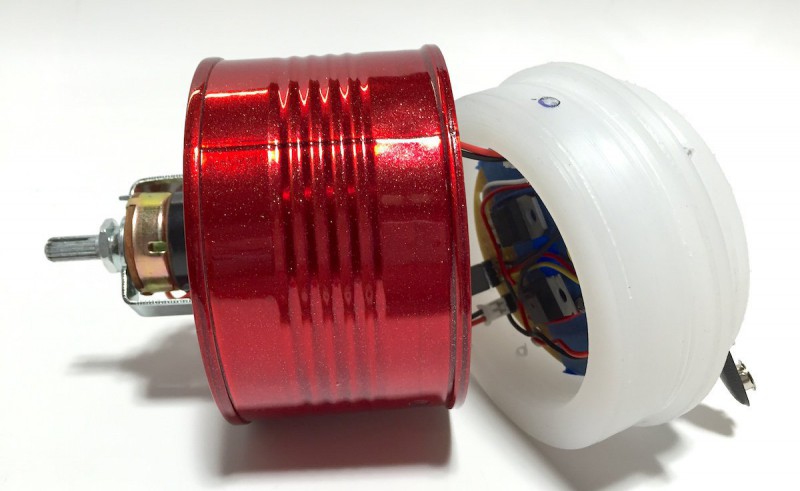

Подключите кабели микродвигателя и потенциометра к печатной плате, установленной на накладном кольце. Далее соедините их вместе с помощью двух винтов 4-40 с головкой под шлиц и шайб.

23673184963_6be406e11a_o

Подключите батарею напряжением 9 В и дважды проверьте, что микродвигатель вращается, и другие компоненты работают надлежащим образом.

24273875056_b5aeb242c3_o

Поместите батарею напряжением 9 В под накладным кольцом и переверните. Поместите грузик в сборе над батареей и накройте полусферой. Вкрутите шесть винтов 4-40 с головкой под шлиц.

23932182199_17ba7ca6e2_ob

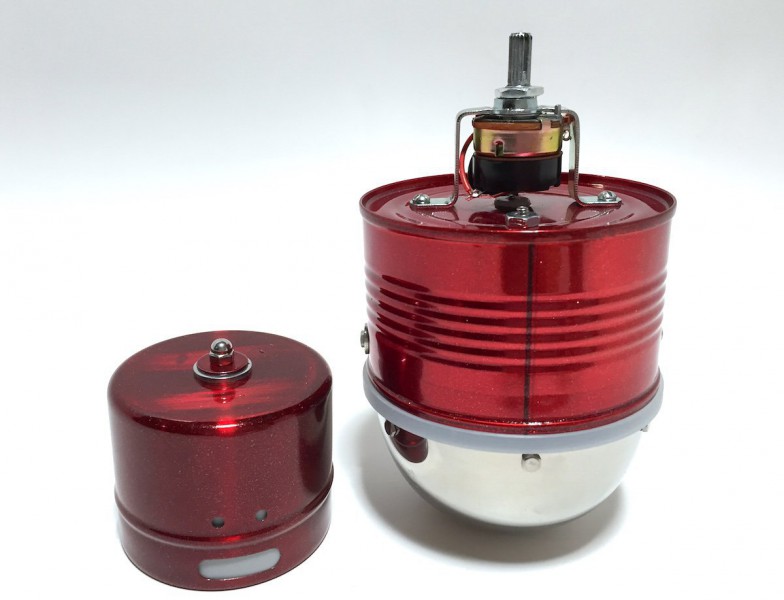

Наденьте голову на стойку потенциометра.

23932175369_a03d95c57d_o

24191849052_fb980ab76f_o

Поздравляю, сборка робота-неваляшки завершена!
