Самодельные колоночки ч.2 (ворклог)

11.03.2013 в Электронные самоделки

Картинка профиля sTs

About sTs

Люблю самоделки. Стремлюсь к здоровому, гармоничному образу жизни. В людях ценю открытость и честность. Своим сайтом хочу донести до молодёжи ценность созидательных качеств в человеке. Пусть каждый обретет новые знакомства и получит массу знаний и опыта, которые сделают из него целостную личность! Подробнее о себе рассказываю в блоге.

Самодельные колоночки ч.1 (ворклог)

2 Колонки своими руками на www.mozgochiny.ru 004

Защитная Сетка

Взял обычный ручной инструмент.

Самодельные колонки. Самоделки на www.mozgochiny.ru 001

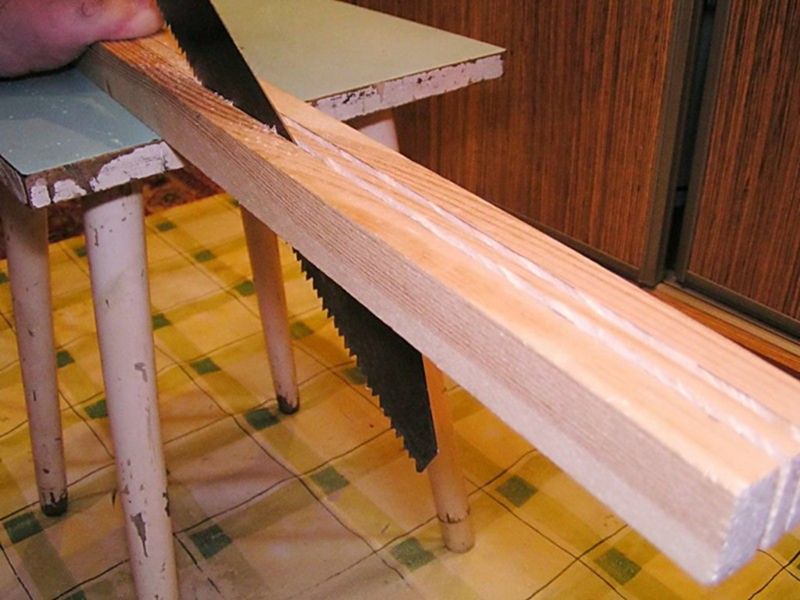

Ножовки с продольным зубом у меня нет, поэтому использовал для распила на брусочки ту — которая есть, с поперечным зубом

Самодельные колонки. Самоделки на www.mozgochiny.ru 002

В итоге вот что получилось

Самодельные колонки. Самоделки на www.mozgochiny.ru 003

Маленьким рубанком отстрогал грани
Самодельные колонки. Самоделки на www.mozgochiny.ru 006
Торцевал ножовкой по металлу, чтобы не было сколов
Самодельные колонки. Самоделки на www.mozgochiny.ru 005
Из обрези сделал рейки и закруглил края, позже станет ясно зачем они нужны
Самодельные колонки. Самоделки на www.mozgochiny.ru 006
Для того чтобы их сделать идеально круглыми я использовал гайку нужного внутреннего диаметра (плашкой удобнее но у меня её нет)
Самодельные колонки. Самоделки на www.mozgochiny.ru 007
Изготовил царги и всё уже готово для финальной сборки
Самодельные колонки. Самоделки на www.mozgochiny.ru 008
Сейчас можно склеивать
Самодельные колонки. Самоделки на www.mozgochiny.ru 009
Вот что получилось в итоге
Самодельные колонки. Самоделки на www.mozgochiny.ru 010
Для изготовления купола я использовал шпильки М4 (их оказалось проще найти чем проволоку подходящего диаметра, бичи собрали с помоек и свалок весь металл). Для того чтобы согнуть все детали одинаково я сделал такой шаблон
Самодельные колонки. Самоделки на www.mozgochiny.ru 011
С помощью обычного паяльника и припоя я спаял вот такие детали
Самодельные колонки. Самоделки на www.mozgochiny.ru 012

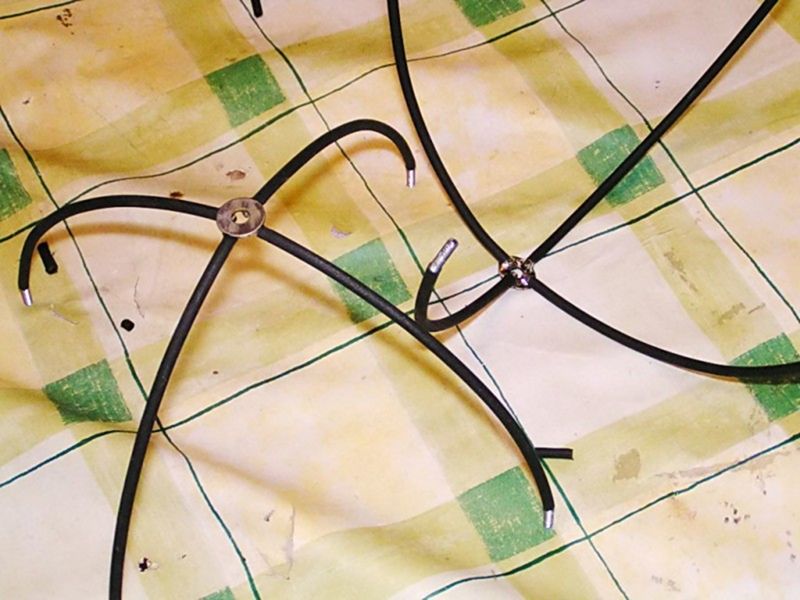

Надел термоусадку чтобы скрыть резьбу ну и конечно чтобы была гладкая поверхность
Самодельные колонки. Самоделки на www.mozgochiny.ru 013
На эпоксидную смолу приклеил к изготовленному деревянному каркасу
Самодельные колонки. Самоделки на www.mozgochiny.ru 014

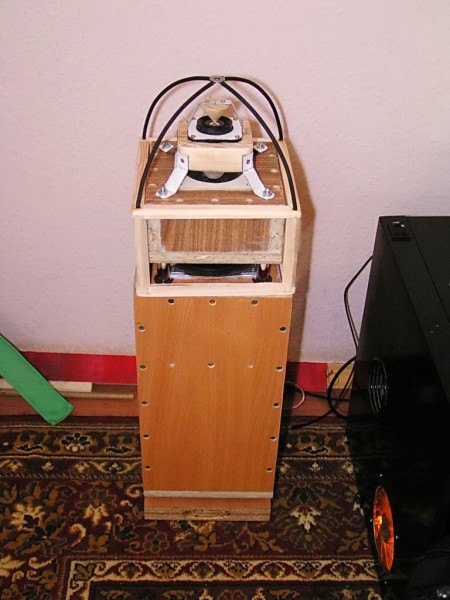

Примерил, вроде получилось нормально
Самодельные колонки. Самоделки на www.mozgochiny.ru 015
Осталось разметить и сделать чопики чтобы вся конструкция плотно одевалась на колонку
Самодельные колонки. Самоделки на www.mozgochiny.ru 016
Прогнал закруглённые рейки через гайку, получились идеально круглые палочки
Самодельные колонки. Самоделки на www.mozgochiny.ru 017
Наторцевал на чопики нужной длинны
Самодельные колонки. Самоделки на www.mozgochiny.ru 018

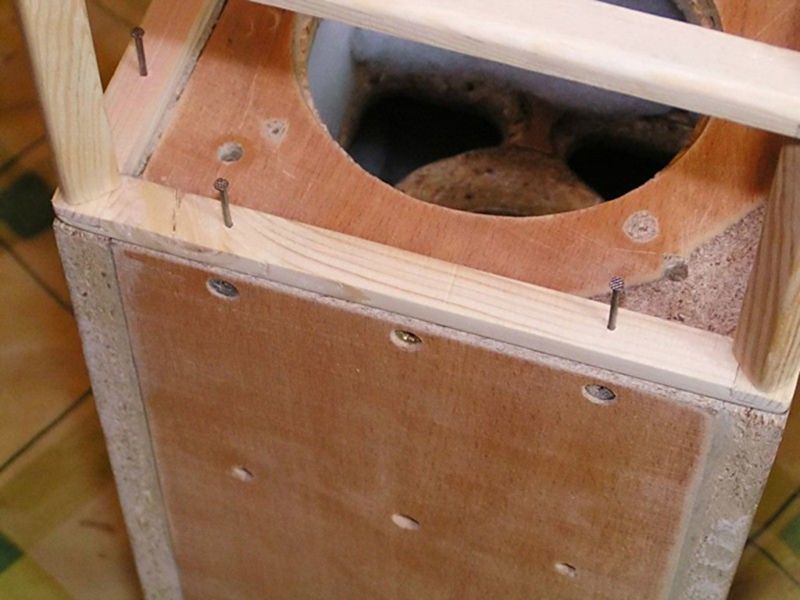

Таким образом нанёс разметку на колонку, чтобы чётко просверлить отверстия
Самодельные колонки. Самоделки на www.mozgochiny.ru 019

Сборка

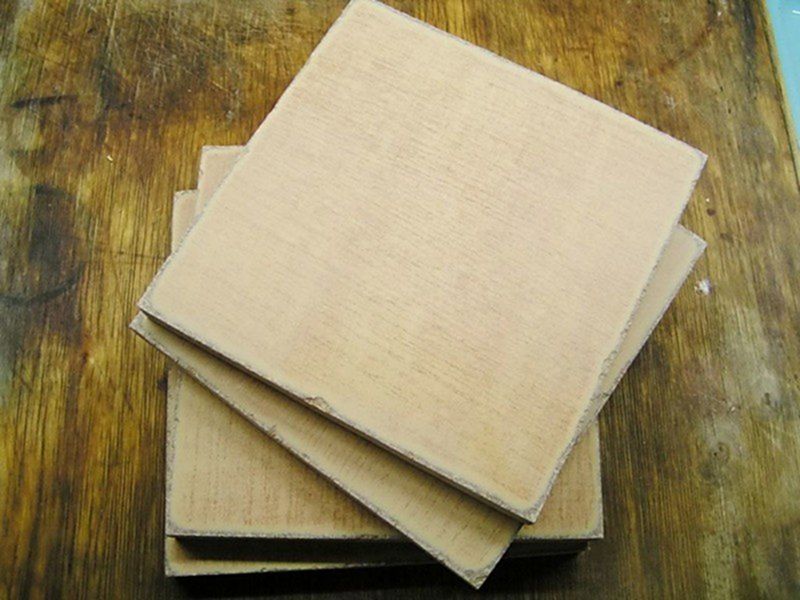

Это детали для своеобразного подиума, который так же будет выполнять функцию рассеивания звука со стороны, где будет фазоинвертор. Это для того чтобы на звук не влияло то — на какой поверхности будет стоять колонка
 2 Колонки своими руками на www.mozgochiny.ru 001
Детали будут склеены вместе
2 Колонки своими руками на www.mozgochiny.ru 002
Нанёс клей, скрутил саморезами и для большего эффекта ещё сжал струбциной
2 Колонки своими руками на www.mozgochiny.ru 003
Сделал таблички с названием, аналогично усилителю, будет комлект))) Детальки сделаны из листового алюминия 3мм, отполированы и нанесена надпись с помощью лазерноутюжной технологии (такой же как изготавливают печатки). После нанесено несколько тончайших слоёв лака для защиты поверхности от окисления, тончайших — потому что лак разбавляет тонер и нужно чтобы он успел высохнуть до того как это произойдёт
2 Колонки своими руками на www.mozgochiny.ru 004
В деталях фрезером выбраны посадочные углубления для табличек
2 Колонки своими руками на www.mozgochiny.ru 005
Это я сделал прижимные рамки для СЧ динамиков, так как у них нет крепёжных элементов, материал ДВП

2 Колонки своими руками на www.mozgochiny.ru 006

Для промежуточных стоек между боксами из хромированной трубки 16мм (рейлинг) нарезаны детали
2 Колонки своими руками на www.mozgochiny.ru 007
Для прокладок где трубки соприкасаются с корпусом я приметил такие незатейливые шляпки для шиферных гвоздей



2 Колонки своими руками на www.mozgochiny.ru 008

Приступил к пробной сборке колонок
2 Колонки своими руками на www.mozgochiny.ru 009
Так получились прокладки…как будто специально для этого сделаны)))
2 Колонки своими руками на www.mozgochiny.ru 010
Примеряю конус…чтобы определиться с высотой будущих стоек
2 Колонки своими руками на www.mozgochiny.ru 011
Тут с высотой пришлось повозиться, конус нужно сделать максимально близко
2 Колонки своими руками на www.mozgochiny.ru 013
Из жести сделал стойки, вот что получилось
2 Колонки своими руками на www.mozgochiny.ru 014

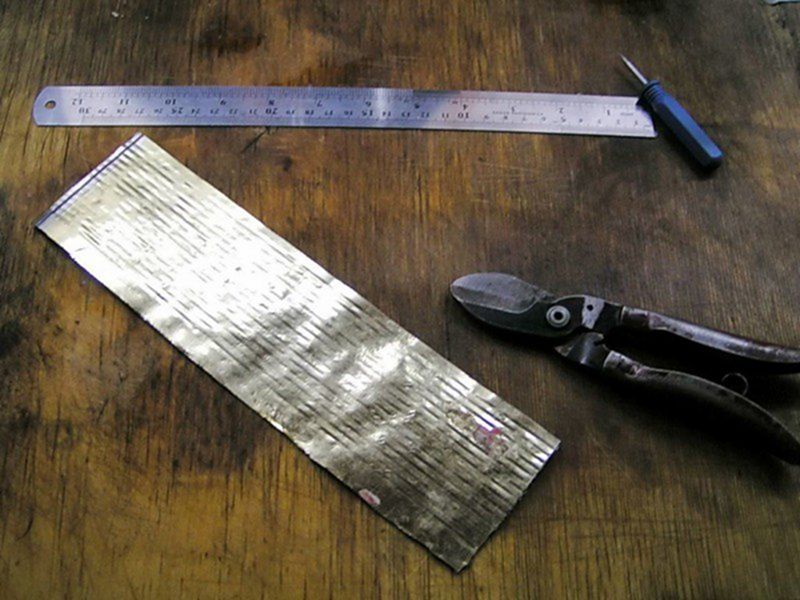

Как вы уже догадались, стойки между боксами служат проводниками (не делать же провода снаружи), я решил не заморачиваться поездкой в радиомагазин из за такой мелочи и решил сделать лепестки из консервной банки
2 Колонки своими руками на www.mozgochiny.ru 015
Вот что получилось
2 Колонки своими руками на www.mozgochiny.ru 016
Это ВЧ конусы после покраски и полировки уже готовые к установке
2 Колонки своими руками на www.mozgochiny.ru 017
Это прижимные декоративные рамки для СЧ динамиков
2 Колонки своими руками на www.mozgochiny.ru 018
Колонки покрашены под рояль, чёрная полировка.
Для защиты от пыли на каркас натянуты женские колготки и на вершине купола для более эстетического вида приклеена пуговица
2 Колонки своими руками на www.mozgochiny.ru 019
Почти готовое изделие, осталось натянуть сетку на каркас чтобы защитить динамики от пыли
2 Колонки своими руками на www.mozgochiny.ru 020
Так выглядит с каркасом
2 Колонки своими руками на www.mozgochiny.ru 021
