Самодельный блок питания с регулируемым выходным напряжением

01.02.2014 в Электронные самоделки

блок питания 014

За неимением нормального стабилизированного блока питания на разные напряжения пришлось немножечко заморочиться и сделать своими руками данный аппарат.

За основу корпуса взял металлический короб от какого-то древнегреческого компьютерного блока питания:

блок питания 004

Отрезал лишнее и загнул одну из стенок, тем самым сформировав недостающую после обрезки сторону:

блок питания 008

На передней панели прорезал монтажные окна:

блок питания 010

Ножки сделал из листовой пластмассы при помощи центрореза:

блок питания 009

Корпусные работы завершены, теперь переходим к электронной начинке.

Для визуального контроля напряжения и тока в блоке питания будут использоваться аналоговые вольтметр и амперметр. Достались они мне в условно рабочем состоянии.

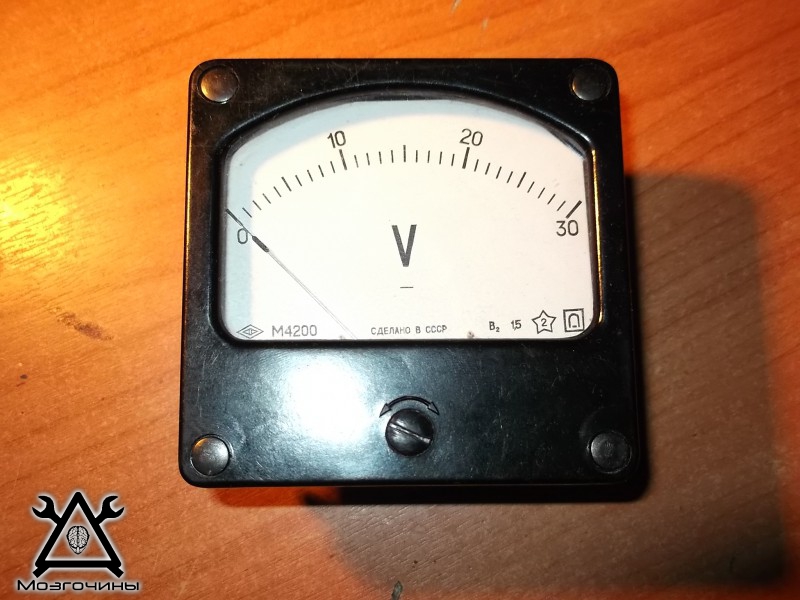

С вольтметром проблем было меньше, он не работал из-за того, что сгорел находящийся внутри корпуса резистор.

блок питания 002

Амперметр был исправен, но рассчитан на 500 А, по этому требовал переделки. Гайки на корпусе были затянуты очень сильно, и вдобавок обильно залиты краской, пришлось делать спецключ.

блок питания 001

Вскрытие производилось для того, что бы исправить цифры на шкале:

блок питания 005

Следующим шагом стал подбор нового шунта для амперметра:

блок питания 006

Роль стабилизатора напряжения будет выполнять микросхема LM317T:

блок питания 007

Собирал по даташитовской схеме, так что копипастить её не вижу смысла, вся информация доступна в поисковике. Что бы особо ленивые не кидались в меня тапками в комментариях, оставляю пару ссылок: РАЗ и ДВА.

Источник тока для стабилизатора в виде трансформатора, диодного моста и конденсатора подробно описывать нет смысла, так что плавно переходим к монтажу:

блок питания 011

блок питания 012

Готово!

блок питания 014

Напоследок у меня возник вопрос — можно ли называть такой блок питания лабораторным, каким критериям он должен отвечать (кроме регулировки тока, напряжения, стабилизации и различных наворотов в виде реверса и двуполярного питания)? Просто некоторые называют лабораторным блоком питания обычный компьютерный, у которого выпаян пучок проводов и выведены наружу контактные колодки.

Ещё один интересный вариант исполнения аналогичного блока питания.


  • RSS
  • Facebook
  • LiveJournal
  • Добавить ВКонтакте заметку об этой странице
  • Мой Мир
  • В закладки Google
  • Blogger
  • Twitter

14 ответов на Самодельный блок питания с регулируемым выходным напряжением

  1. lm317 это наихудший вариант для лабораторника это раз, сколько раз твердили миру учите физику, а не даташиты — по даташиту на выходе стоит фильтр например, а он там нафиг не нужен да и много чего спорного в даташите на этот утюг от техасского инструмента лучше использовать lm723 там есть стабилизация тока например и вместе с дарлингтоном неплохой блочок за 2 копейки да и жрет она не 3 вольта а 1.

    • Никто не утверждает, что это лабораторник. Что было в тот момент под рукой — на том и делал. Меня этот БП устраивает.

  2. Вообще-то если быть более точным то это просто регулируемый блок питания,лабораторный в отличии от этого ещё должен иметь регулировки и ограничения по току.

    • нет такого СЛОВА ограничение по току -в школу го -есть понятие стабилизация тока или стабилизация напряжения — LM317 может и ток стабилизировать если надо для тех кому нечего делать смотрите даташит на lm723 на ней и полевике можно собрать очень даже лабораторный блок с блекджеком и ш,,,,,ми )))) а если перевелут в 8 класс то изучаем компараторы и даже лампочка зажигаться будет или буззер звонить при входе в режим стабилизации

      • Уровень ограничения максимального тока такое понятие ( и слово) есть, просто чаще всего оно используется в приводах постоянного тока (например Кемрон))))

  3. Заделай из компового бп лабораторник. Семисегментники на индикацию тока и напряжения. Защита от «козы» будет. Выйдет не хуже и дешевле того что продают китайцы и магазины по ремонту мобильников.
    Отдельной платкой спаял такой же бп на ЛМке. Чтобы к любому бп подключать когда надо.

  4. Вы проверяли работу защиты от кз и перегрева? У меня блочёк на такой же микросхеме, только в железном корпусе(сама МС), должна была тянуть 5 ампер, но сдохла от трёх. Пару раз вырубалась, грелась в холостом ходу потом и всё…

    • Не знаю как именно работает защита, но при КЗ напряжение падает до нуля, а ток возрастает до максимума. Перегрев ей не грозит, она установлена на большом радиаторе, на холостом ходу не греется. Эта МС рассчитана на ток до 1,5 А и это естественно что ток 3 А её убил.

      • Всё же у меня была не 317, а 338k (TO-3 корпус). Она держит 5 ампер по даташиту, но сдохла.
        Какая то неправильная защита от КЗ, если ток возрастает до бесконечности, напряжение в 0….

        • После установки трансформатора по мощнее, начала срабатывать защита от кз. Срабатывает при 2,5 А, напряжение падает до нуля, а ток держится в районе 0,4А. Старый трансформатор не мог вытянуть ток более 2 А.

  5. Ну…. Лабораторный вызывает у мня ассоциацию с ЛАТР — из них отличный сварочники выходят)

  6. Лабораторный понятие растяжимое. Обычно вкладывают в это слово смысл «точный». А лабораторный это установленный в лаборатории. Так что если душа твердит, что БП установлен не иначе как в лаборатоии, то смело можно его таковым называть! 😉

  7. Я б назвал лабораторным) + защита от КЗ ещё часто спасала )
