Самодельный размагничиватель или как размагнитить инструмент

22.01.2014 в ʘ - Новичкам, Самоделные инструменты, Электронные самоделки

Размагничиватель 008

Иногда намагниченный инструмент полезен — например отвёртка, с неё не будет спадать винт. А когда намагнитился напильник, метчик, сверло, пассатижи — это не очень хорошо, скорее даже очень плохо в плане прилипания металлических опилок и их последующего их удаления. В данной статье будет рассмотрена тема, как можно своими руками  и из подручных средств сделать размагничиватель.

И так, поехали. Для начала я расскажу о размагничивателях, составляющие для которых удалось найти в моих запасах. В конце статьи я приведу ещё несколько вариантов исполнения размагничивателя.

Размагничиватель это по сути электромагнит. Если подать на его катушку постоянное напряжение, то в ней возникнет постоянное магнитное поле, а если переменное — соответственно и переменное поле, которое размагнитит металл.

Я взял петлю размагничивания кинескопа:

Размагничиватель 002

Свернул её раз:

Размагничиватель 003

И свернул её два:

Размагничиватель 004

В итоге получаем катушку размагничивателя, которая уже готова к работе. Но из за маленькой рабочей площади и сильного нагрева я присоединил последовательно ещё одну петлю:

Размагничиватель 005

Что бы не спалить катушку или забыть её выключить подключаем всё это дело через кнопку без фиксации и предохранитель:

Размагничиватель 006

Такая катушка хороша для размагничивания большого инструмента, а вот использовать её для размагничивания свёрел и метчиков будет неудобно, по этому я сделал второй вариант — маленький и аккуратненький.

Размагничиватель 007

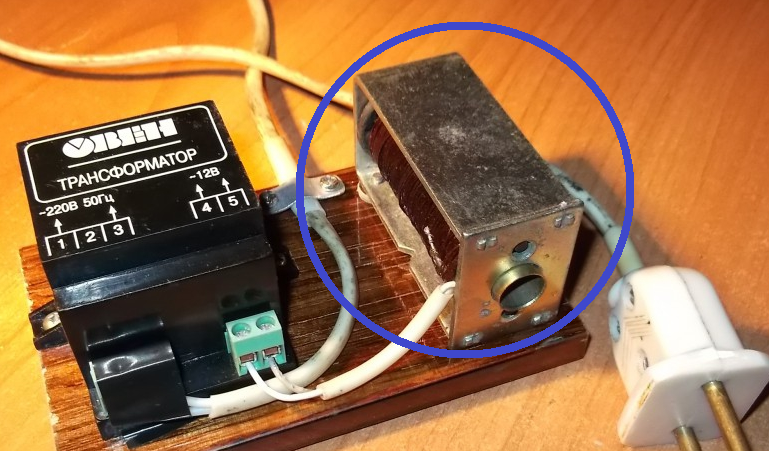

В этом варианте я использовал соленоид от бабинного магнитофона, подключенный через трансформатор.

Как пользоваться размагничивателями:

Для размагничивания необходимо подать на катушку переменное напряжение, соответствующее катушке, после чего ввести деталь внутрь соленоида и подержать там несколько секунд, после чего извлечь, не выключая питания.

Где взять катушку:

Подойдёт практически любая катушка. Главное помнить правило — катушка должна соответствовать напряжению, например если мы подключим соленоид от магнитофона в ~220в он сгорит, а если подключим устройство размагничивания кинескопа в ~12в то эффекта не будет. Обычно данные написаны на самой катушке, а если нет — то гуглим название.

Можно использовать трансформатор — разобрать сердечник, смотать вторичку, а первичку подключить в сеть. Эффект будет тем же. Есть трансформаторы, намотанные на кольце — такие доработки не требуют.

Катушка имеется в электромагнитном звонке, втягивающем реле автомобильного старетра. Вариантов уйма…

Так же можно намотать катушку самому. Вот данные: Каркас соленоида длиной 80 мм. Внутренний диаметр каркаса 30-35 мм. По краям каркаса щечки диаметром 80 мм и толщиной 5-6 мм. Обмотка соленоида — примерно 1000 витков провода марки ПЭЛ или ПЭВ диаметром 0,7-0,9 мм. Сопротивление такой обмотки будет около 8 Ом. Предназначена такая катушка для напряжения 10-15 вольт.

Намоточные данные различных электромагнитов можно найти в сети.

Вывод из выше перечисленного:

— Катушку, рассчитанную на 220 вольт подключаем напрямую в сеть. Катушку, рассчитанную например на 110 вольт можно подключить напрямую в сеть, но только кратковременно. Катушку рассчитанную на 12 вольт подключаем через трансформатор.

— Питаем катушку переменным напряжением

— При размагничивании сначала извлекаем инструмент из катушки, а только потом отключаем питание. В противном случае металл может не размагнитится.


  • RSS
  • Facebook
  • LiveJournal
  • Добавить ВКонтакте заметку об этой странице
  • Мой Мир
  • В закладки Google
  • Blogger
  • Twitter

19 ответов на Самодельный размагничиватель или как размагнитить инструмент

  1. Вынужден вас разочаровать, но если использовать электромагнит, который у вас на фото готового устройства, он будет намагничивать, а не размагничивать, т.к. такие электромагниты, как правило, переменного тока.
    Это легко проверить поменяв полярность подключения на постоянном токе, если в обоих случаях сердечник втягивается, значит это электромагнит переменного тока и он будет намагничивать, следовательно использовать его нельзя.

    • Всё прекрасно работает, и в отличие от катушек, напрямую подключенных в сеть, не греется.

  2. а вообще зачем их размагничевать

    • А вообще зачем писать такие комментарии? Прежде чем задать вопрос нужно ознакомится с материалом статьи,а не спрашивать прочитав одно название. И хватит наконец набивать мозгобаксы флудом.

  3. Если использовать катушку размагничивания на измерительном приборе, который имеет намагниченный неодимовым магнитом металлический корпус и внутри этого устройства установлен магнит для обеспечения работы прибора — то после размагничивания прибора характеристики магнита не изменятся? Если изменятся то в какую сторону и примерно на сколько.
    Для примера, прибор — обычный бытовой счетчик холодной воды.

    • В водосчётчике установлены 2 постоянных магнита, защищённых антимагнитным экраном. Один стоит в крыльчатке, другой в маховике счётного механизма. При вращении крыльчатки крутящий момент посредством магнита передаётся на счётный механизм.
      Характеристики изменятся в меньшую сторону. В теории, если защитный экран не задержит магнитное поле, то постоянные магниты размагнитятся. На практике побовал размагнитить магнит от малогабаритного динамика — полностью не получилось, на магнитное поле ослабло примерно на 50%.
      И какова цель размагничивания счётчика — немного размагнитить постоянные магниты для уменьшения показаний, или же размагнитить сам счётчик на случай проверки, после использования неодима для остановки?

      • Здравствуйте. Моя цель размагничивания счётчика(газового) — размагнитить сам счётчик на случай проверки. Подскажите пожалуйста как сделать для этой цели специальное устройство ?
        От телескопа подойдет ? Чтобы намотать на газ.счетчик эти круги и создать таким образом катушку, подойдет такой способ ??? Заранее спасибо.

        • Подойдёт, но придётся делать очень большую катушку, не только по диаметру, но и по высоте. Но лучше будет использовать специальный размагничиватель для кинескопа (не путать с петлёй размагничивания), как готовый вариант, либо его аналог — дроссель люминисцентной лампы (или иную подходящую катушку с сердечником), размещённый комментарием ниже «SterAK — 02.03.2014».

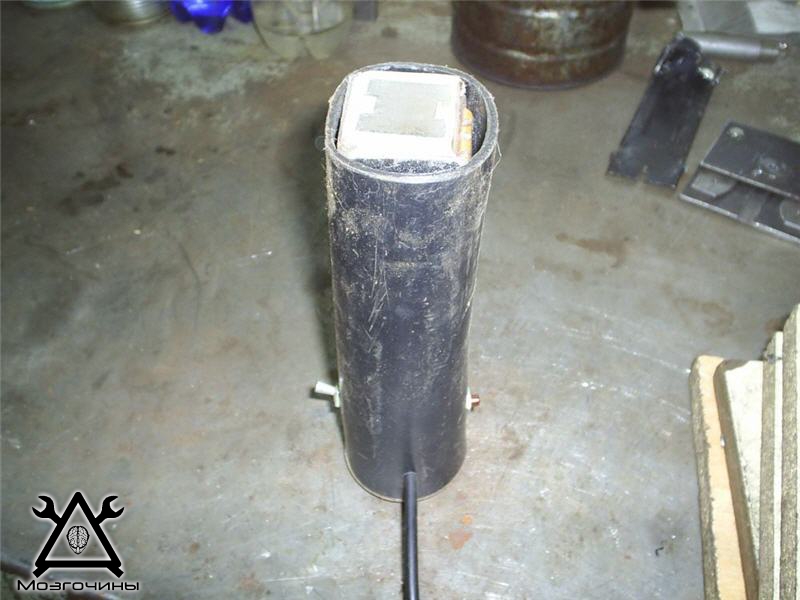

  4. Ещё одна идея, как можно сделать размагничиватель. Для этого необходимо срезать одну сторону балласта лампы дневного света, для того, чтобы оголить пластины сердечника.

  5. Только не вздумайте кинескопную катушку подключать через диодный мост к сети…. Да и после её сворачивания изменилась индуктивность, что может повлиять на ток. С этим делом лучше разобраться или хотя бы использовать гальваническую развязку…..

    • Естественно, если подключишь катушку через диодный мост, то она будет намагничивать, а не размагничивать. Про трансформатор тоже согласен, нужен понижающий примерно до 100 вольт. Или только кратковременное включение как в моём случае, и желательно через предохранитель.

      • В том то и дело, что намагничивать она будет очень не долго =))) Померите её сопротивление, разделите 312 на то, что вы намерили и получите мощность, которая выделится на катушке =)
        Ещё можно разделить 312(это корень кв. из двух * 220, действующее значение напряжения) на сопротивление катушки и получите протекающий по ней ток.

  6. Многократное сближение магнита и намагничиваемого предмета позволит намагнитить любой магнитный материал. Таким способом можно намагнитить готовый магнит ещё сильнее начального состояния с помощью другого равного ему магнита, к примеру….

  7. Интересная статья, а самое главное — спасибо за объяснение принципа работы. А то читая в книгах про моря о стендах размагничивания, все время думал, как это происходит…

  8. а как сделать так же,только наоборот?

    • Нужно подать на катушку постоянное напряжение. Но проще будет намагнитить магнитом, особенно неодимовым.

  9. Очень интересно, очень просто, очень полезно. Спасибо)

  10. Хм, всё так просто оказывается. Спасибо!
