Самодельный вентилятор

05.07.2013 в Из мусора, Электронные самоделки

вентилятор 014

Надоела жара? Тогда эта статья для вас!

Из бобинного магнитофона добыл двигатель:

вентилятор 004

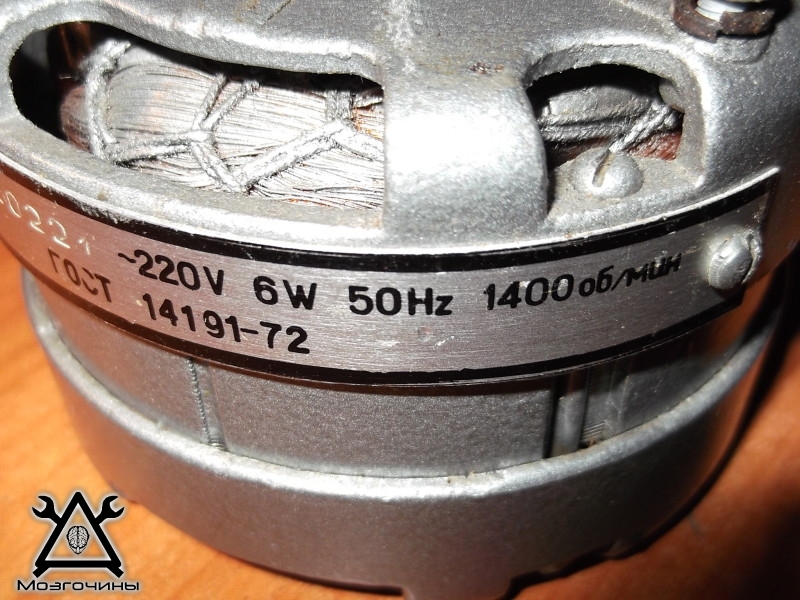

Параметры:

вентилятор 005

Шкив двигателя распилил и нарезал резьбу:

вентилятор 008

Закрепил держатели лопастей:

вентилятор 009

Лопасти вырезал из пластмассы с задней крышки магнитофона:

вентилятор 010

Движок к стойке будет крепится при помощи пластины:

вентилятор 011

Стойка — стальная трубка. Приделываем её к пластине и крепим конденсатор:

вентилятор 012

Основание сделано из маховика магнитофона, в которое внатяг вбит пруток:

вентилятор 006

Стойка надевается на основание и прижимается винтами:

вентилятор 013

Теперь осталось надеть шкив с лопастями:

вентилятор 014

Готово!

Защиту на лопасти не стал делать, т.к. планирую подвесить вентилятор под потолок. Подставка тоже временная, для постоянного использования необходимо увеличить её площадь, например приделать к шкиву кружок из фанеры.

Движок через 5 минут работы нагревается так, что дотронутся невозможно. Кто знает, это норма?
