Сенсорная панель для компьютера своими руками

Перевёл alexlevchenko92 для mozgochiny.ru

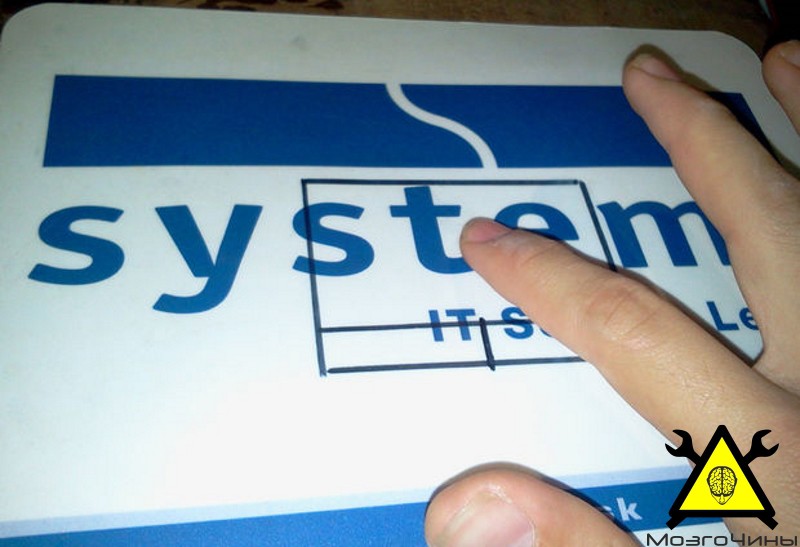

Мир, что окружает нас заполнен различными электронными устройствами, которые время от времени выходят из строя. И как это довольно часто бывает, люди скорее предпочтут купить новый девайс, чем нести в ремонт старый. Однако как же можно так расточительно относится к «практически рабочим приборам»… Представляю вниманию мозгочинов статью о том, как сделать выносную тачпад панель своими руками.

0

Необходимые материалы:

1

  • A Synaptics Touchpad or TrackPoint;
  • PS2 разъём с кабелем от мыши/клавиатуры или разъём RS232 ;
  • Провода;
  • Суперклей;
  • Припой;
  • PS2/USB конвектор;
  • Две или больше кнопок, если они не встроены в плату тачпада;
  • Коврик для мыши с пластиковым покрытием;
  • Деревянная пластина.

Инструменты:

  • Паяльник;
  • Клещи;
  • Канцелярский нож;
  • Фен;
  • Дрель;
  • Маркер.

Шаг 1: Извлекаем сенсорную панель

3

При работе с «CMOS» необходимо заземлить себя, особенно если у вас на полу ковровое покрытие. Я использовал антистатический браслет, но если у вас нет такого, то можете прикоснуться к радиатору или водопроводной трубе, прежде чем начинать работать (иначе можно повредить электронику!).

2

Шаг 2: Определяем модель сенсорной панели

3

Название модели расположено на самой печатной плате.

4

5

Шаг 3:

6

7

Сенсорная панель соединялась ленточным шлейфом с 12 контактами, но не каждый тачпад имеет такие же выводы, поэтому необходимо было найти альтернативный способ подключения сенсорной панели… На обратной стороне печатной платы есть контактные площадки, которые имеют маркировку (T+цифра). После небольшой доработки у меня были доступны следующие контакты: Т22 – 5В (CTS на RS232), Т23 – земля (GND на RS232), T10 – часы (РТС на RS232) и Т11 – информационный канал (DTR на RS232). Не смотрите на цвета проводов, они могут отличатся (всё зависит от модели). Все остальные выводы не используются. Теперь пришло время для первого теста. Подключим его к ПК и проверим функциональность.

8

9

10

Шаг 4: Кнопки

11

Из-за того, что кнопки на ноутбуке были установлены на материнской плате, а не на сенсорной панели, мне пришлось добавить внешние переключатели. После нахождения правильных контактов, добавил две кнопки между T6 и землёй для левой и Т7 и землёй для правой клавишей. Если вы хотите использовать «колесо мыши» то соедините выводы, как на рисунке.

12

Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.

13

Шаг 5:

14

15

Мой план заключался в том, чтобы вмонтировать тачпад в коврик для мыши, поэтому я просверлил отверстие в столе, чтобы протянуть кабель. Поместим коврик над отверстием и отметим это же отверстие в обратной стороне коврика. После протягивания провода через отверстие и проверки распиновки выводов мультиметром, припаяем их к сенсорной панели. Для того, чтобы увеличить площадь нажатия к кнопкам приклеим два корпуса от сломанных микросхем.

16

17

18

Шаг 6: Корпус

19

20

Теперь необходимо доработать коврик для мыши, чтобы он был похож на тачпад. Расположим сенсорную панель и кнопки примерно на середине коврика и отметим позицию ручкой (также можете отметить положение провода). Сделаем разрез и поместим сенсорную панель внутрь.

21

27

Шаг 7: Монтаж

23

После очистки сенсорной панели, нанесём немного суперклея на тачпад и зафиксируем его в подготовленной полости. Повторим тоже самое для кнопок и провода. Теперь припаяем провода кнопок на контактные площадки (если вы удалили их). Вы можете приклеить поделку на стол или деревянную пластину.

24

27

Шаг 8: Программное обеспечение

28

29

30

Вы можете скачать драйвер из сайта завода-изготовителя вашего ноутбука или непосредственно с Synaptics. Драйвер, как правило, не нужен, но это даёт вам несколько дополнительных возможностей для настройки. Стоит отметить единственный минус – он не очень точный, но для простых действий – это отличное решение, особенно если у вас  вокруг небольшое свободное пространство.

Спасибо за внимание!
