Сигнализация о протечке воды своими руками

Здравствуйте друзья-мозгочины. В сегодняшней статье мы будем делать сигнализацию, которая поможет избежать затопления соседей. Благодаря небольшим размерам её легко можно будет расположить в труднодоступных местах.

Сигнализация о протечке своими руками.mp4_snapshot_01.16_[2016.03.09_12.25.59]

Поводом создания такой сигнализации послужило происшествие случившееся у меня дома. Сынуля незаметно от нас выдернул сливной шланг стиральной машинки. В итоге машинка всё хорошо постирала, а мы получили затопленную ванную комнату и воду, которая благополучно растеклась по коридору.

И так, нам понадобятся:

  • Батарейка 3В CR1632;
  • Один транзистор BC517, BC816 или любой другой NPN составной;
  • Резистор 1-2 мегаома;
  • Пьезоизлучатель с генератором.

Схема очень простая.
датчик воды
Приступим к сборке.

Сигнализация о протечке своими руками.mp4_snapshot_00.34_[2016.03.09_12.24.04]

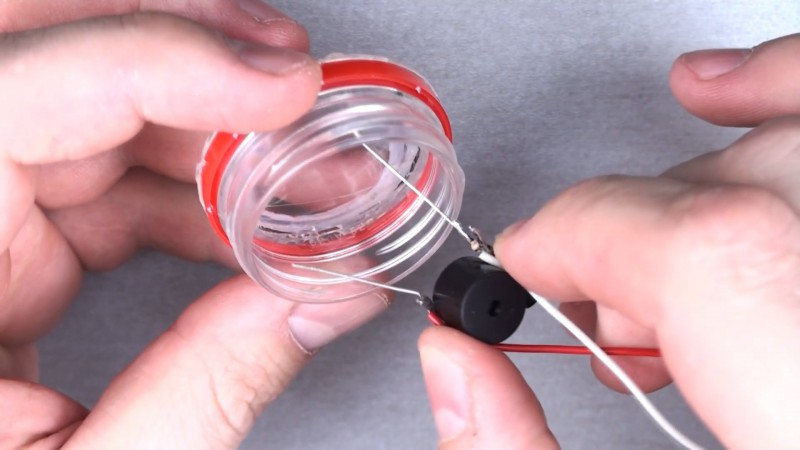

Сигнализация о протечке своими руками.mp4_snapshot_01.04_[2016.03.09_12.25.26]

Теперь самоделку можно расположить в опасных местах:

  • Под машинкой;
  • Под раковиной;
  • В сан тех коробе.

Схема не потребляет тока пока транзистор закрыт и батарейки должно хватить надолго. Но я всё же рекомендую делать поделку на АА элементах.

Подробную сборку и демонстрацию устройства вы можете посмотреть на видео.

Всем пока.

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!


19 Replies to “Сигнализация о протечке воды своими руками”

    1. ну як би, потрібно чимось вмикати бузер. а резистор, щоб не спрацювало від статики, пробігаючого таргана…… від чого завгодно. замість «составного» «польовик» непогано б вписався. а «підтягуючі» резистори — то нормально

        1. звісно напряму крякає. а якщо розірвати ланцюг, і розриваний дріт у воду ?
          або дуже слабо крякає, або ніяк. так ? ні ? а в тому і прикол, щоб коли протікає, було чути скрізь.
          збирав зволожувач. бак літрів на 5. спочатку сигнал протікання був слабенький, але після того як пів годинки збирав воду і сушив все що було на столі і на підлозі, поставив підсилювач потужності на ревун, і жорстке відключення живлення насоса. *якщо заливає треба реагувати !!!!!

          1. ты я бачим один троху здесь разумишь электронике так вот покури даташиты крякалки разные бывают я проверял через этаж у меня все слышно )))) а то эти птушники уже за мосфеты взялись )))) ужо вон дарлингтона всталять собрались

            1. «составні» — складніше добуть *простіше 2 звичайних спаять, а мостфети — дешеві, в зламаній техніці їх валом. а що до гучності — то суб’єктивно. кому скільки треба, думаю сперечатись на будете що через воду *як провідник, гучність бузера буде менша ніж через ключ.

  1. Очень простая и эффективная защита! Еще одну такую поделку — под раковину на кухне. Уже смотрю, где взять подходящую пищалку, возможно, подойдет от старого компьютера пьезоизлучатель…

    1. От компьютера не подойдет, они без встроенного генератора.( у меня такая информация — поправьте меня если это не так)
      HCM1203A — БЕЗ встроенного генератора
      HCM1203X — С встроенным генератором
      Нам нужен только с встроенным генератором, проверить легко — должен пищать от батарейки.

      1. Да, спасибо. Нашел в магазинчике буззер на напряжение 2-5 В, максимальный ток — 30 мА. Собственно, подойдет, наверное, любой транзистор типа КТ361…

        1. Нет, обычный транзистор не подойдет, у него недостаточный коэффициент усиления. Я пробовал с усилением 500 не открывается достаточно. Нужен или составной транзистор.
          или два обычных вроде вашего соединить по такой схеме
          Я так попробовал — работает хорошо, только коэф. усиления большой(с моими транзисторами), возможно резистор на базе поменьше поставить придется, чтобы транзисторы в сухом месте надежно закрыты были. И батарею не разряжали

    2. Транзистор в этой схеме играет роль ключа, так что можно собрать простейший генератор и привязать к коллектору транзистора, либо использовать ещё один транзистор, если нужно подключить нагрузку по мощнее.

      1. Можно, но привлекательность устройства сильно уменьшается на мой взгляд. Я люблю простые и компактные схемы. И повторить их может любой желающий. А с настройкой генератора далеко не каждый справится.

  2. А если взять только крышку, в нее положить схему и закапать воском? По идее должна получится полностью герметичная конструкция, крышка потом переворачивается и той стороной где воск ложится на поверхность… Просто в потенциально опасных местах может быть большая влажность и контакты, например, на CR2032 из-за близкого расположения могут достаточно быстро окислиться..
    З.Ы. Ого как картинка растянулась, не знаю как уменьшить..

    1. Для герметизации схемы лучше всего подойдёт эпоксидная смола — получится прочный корпус. Хотя можно и герметиком любым залить.

      1. Герметизация особая и не нужна, в тех местах где я показал это можно разместить у меня например совершенно сухо, даже если один раз она сработает — считай уже окупилось.
