Солнечная электростанция часть 2

Перевел alexlevchenko92 для mozgochiny.ru

Продолжение статьи о солнечной электростанция своими руками.

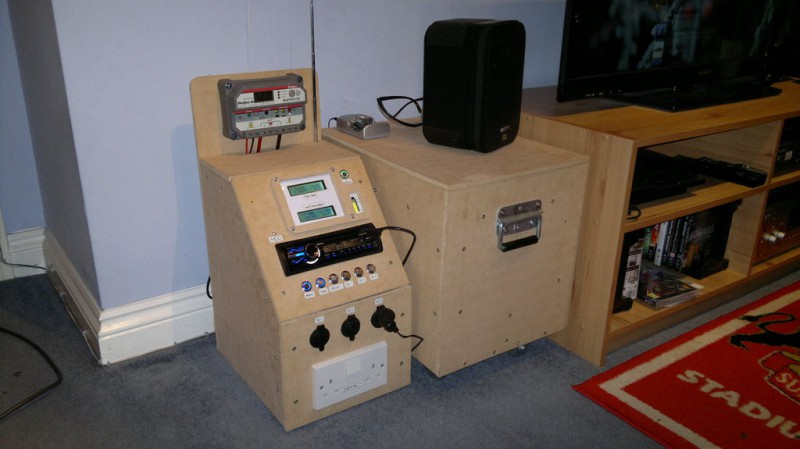

FZZVM5FH6735CO3.LARGE

Шаг 5: Делаем разводку

50

После того, как все внешние компоненты установлены, настало время подключить их воедино.

SONY DSC

С батареи выходят провода, по которым течет сила тока порядка 50 А, поэтому между батареей и основным блоком стоит автомобильный предохранитель. Было бы безответственно соединять все провода простой пайкой и размещать в одном корпусе. В случае короткого замыкания возникнет пожар. Для подключения батареи к системе воспользуемся многожильным высококачественным кабелем, что рассчитан на 4 AWG (American Wire Guage). Это позволит системе пропускать по проводам силу тока в 50 А. Кабель способен выдержать мощность порядка 600 Вт.

52

Батареи подключены к основному блоку с помощью сверхмощного разъема Anderson Powerpole, который рассчитан на токи 50 А. Он позволяет в любой момент разорвать сеть при возникновении чрезвычайных ситуаций.

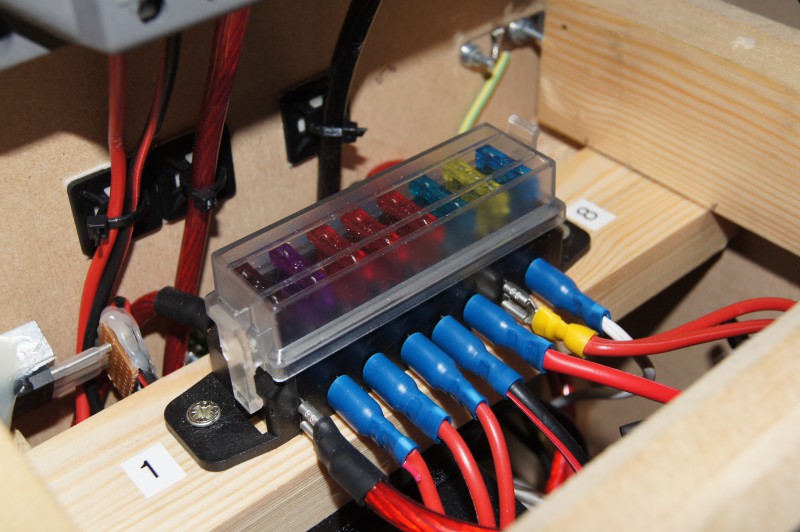

Кабели входят в колону с тыльной стороны и идут к блоку из 8 предохранителей. Первый предохранитель рассчитан на 40 А. Затем ток проходит через мощное автомобильное реле, которое используется для полного отключении всех устройств через коммутатор единой мощности. Исключение составляет контроллер заряда, который должен быть подключен к батареям через предохранитель в 30 А. Автомобильные зарядные гнезда подключены через 15 А предохранитель. Они также не отключаются по причине питания радио (для сохранения его настроек).

После этого, мощность распределяется между потребителями (счетчики, переключатели, реле, радио, розетки, светодиоды и вентиляторы охлаждения).

Значения 8 предохранителей:

  • один 40 А, в качестве основного;
  • три 10 А (по одному для каждого автомобильного гнезда зарядки);
  • один 30 А для контроллера заряда;
  • один 15 А для входа солнечных панелей;
  • один 15 А для радио;
  • один 5 А для счетчиков, вентиляторов, светодиодов, реле, так как они не потребляют большую мощность.

Инвертор мощности имеет свои собственные предохранители, поэтому в случае «выбивания», он будет по-прежнему ключом, что разделяет главный силовой предохранитель питания, который в свою очередь отвечает за безопасность системы.

Элементы системы – мощные потребители, которые выделяют тепло, поэтому циркуляция воздуха необходимо для нормальной работы устройств. Вентиляция обеспечивается 12 см вентилятором, что установлен на задней панели основного блока. Он активируется с помощью термостата, когда температура внутри корпуса превышает 28 град. Цельсия. Такие термостаты устанавливать в батареях центрального отопления. Он потребляет мало энергии, а с ним система продлит срок своей службы.

Солнечная панель подключается через штекер Tamiya style, что позволяет быстро отсоединить панель от основного модуля. На входе перед контроллером заряда стоит предохранитель на 15 А, лучше обезопасить себя, нежели потом жалеть.

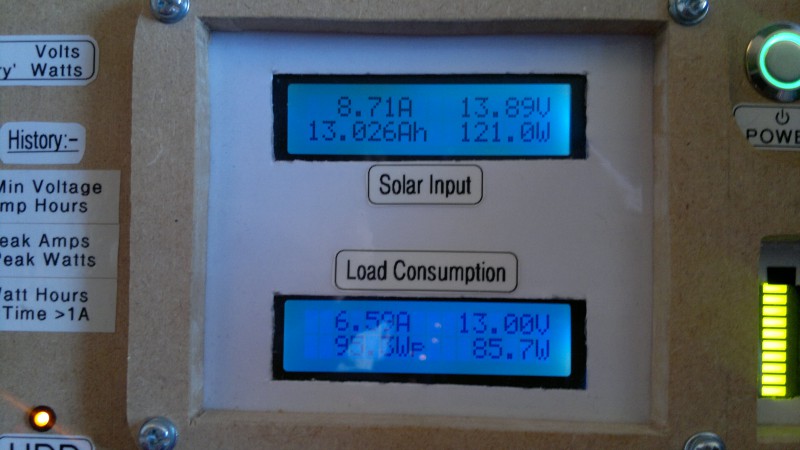

Необходимо обратить внимание на счетчик Turnigy. Он может питаться от источника питания, который измеряет сам, но также и от внешнего источника. Счетчик, что размещается на входе солнечной батареи, должен использовать реле для разрыва цепи, в которой проводятся измерения.

Пожалуйста, обратите внимание на схему в следующем шаге. Используйте её для правильного подключения всех элементов системы.

Шаг 6: Принципиальная схема

60

В шаге приведено краткая схема системы. Обратите внимание на то, что линии разной толщины – это провода разного сечения, что учитывают проходящие через них токи.

Шаг 7: Последние штрихи

После завершения половины проекта, пришло время заняться внешним обликом системы, сделав подписи к каждому элементу панели. Распечатаем и покроем их скотчем для защиты надписей от внешней среды. Приклеим их на двухсторонний скотч.

Шаг 8: Улучшения/изменения

80

При постоянном потребление большой мощности, показания счетчиков/контроллеров зарядов просели на 0.3 В, что в плане контроля свинцово-кислотных батарей являются проблемой. Самый простой способ решить проблему – это установить отдельный от клеммы кабель для аккумуляторного блока и использовать его в качестве источника напряжения для датчиков. Ток не возвращаются в систему, при этом напряжение не проседает под действием большой нагрузки.

81

В проекте использовались многожильные сетевые кабели, соединенные в батарейном отсеке с тремя предохранителями, перед каждым входным терминалом основного блока устанавливался мультипольный замок коннектор (http://www.maplin.co.uk/locking-multi-pole-line-sockets-43121). Этот коннектор позволит быстро отключить устройство от батарей, кроме того, иметь хороший источник опорного напряжения, чтобы определять на сколько зарядились батареи.

82

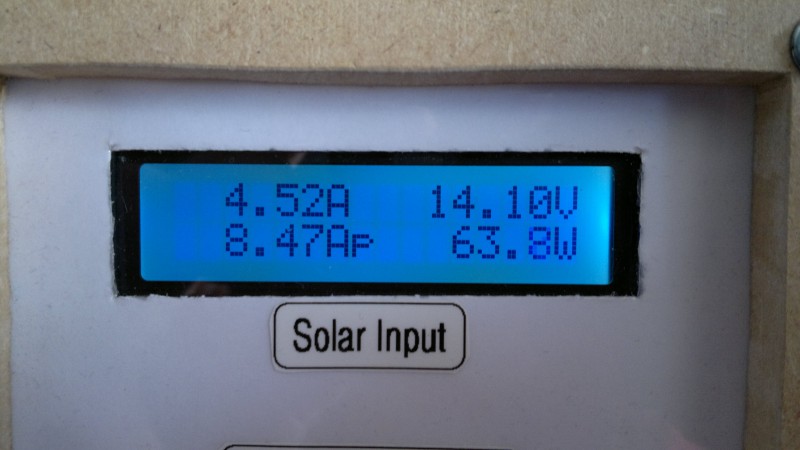

Еще одно усовершенствование коснулось добавления двух ярких светодиодов, по одному для каждого дисплея счетчиков. Стандартный синий дисплей довольно трудно читать. Два резистора по 1 Ком каждый достаточны для ограничения токов, что идут к светодиодам.

83

Добавлен портативный жёсткий диск объёмом 20 Гб для музыки, которая будут проигрываться на Sony MEX-BT3800U, позволяя использовать систему в качестве музыкального центра.

Работу жёсткого диска можно увидеть по миганию светодиодов на передней панели, слева от счетчиков

Шаг 9: Применение и дальнейшие планы

90

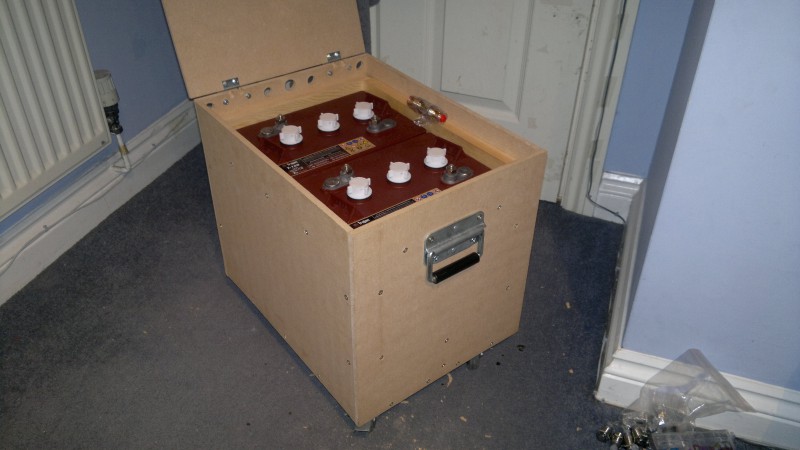

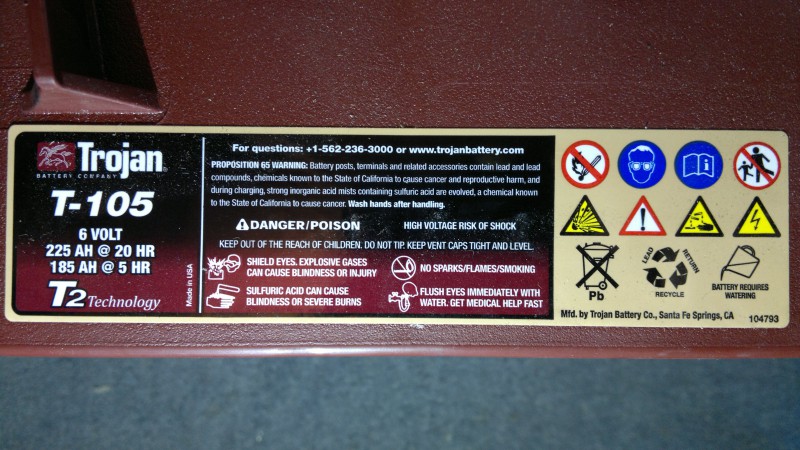

Система может обеспечивать большое число потребителей электроэнергии. С двумя батареями Trojan глубокого цикла заряда можно легко питать 30 Вт галогенные лампы, радио, сабвуфер для радио на протяжение всей ночи. Потребление этого набора на протяжении 6 часов составили 25 А, в то время как доступно 110 А, половина от общей емкости заряда батарей.

91

Единственное, что, наверное, стоит сделать – это доработать дизайн самоделки.

Шаг 10: Немного картинок

FF841ONH6735CO4.LARGE

FEBZRXDH6735CO2.LARGE

FPQH0Y7H6735CMO.LARGE

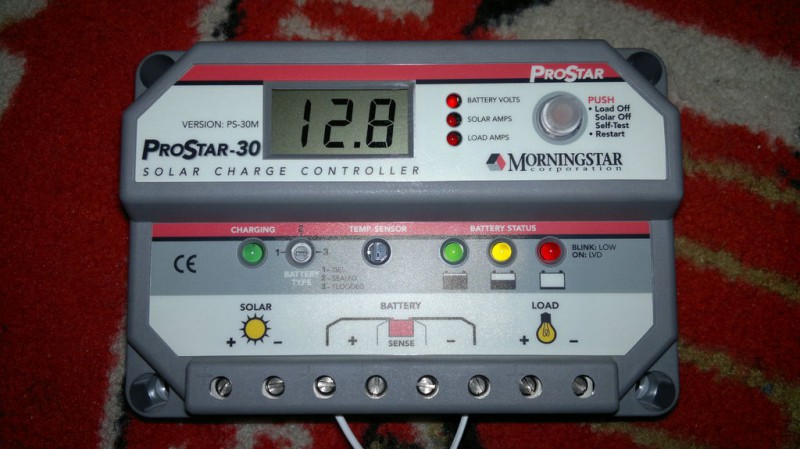

FQ63A9MH6735CMN.LARGE

FY8KNR8H6735CMP.LARGE

FCAR41KH6735CMQ.LARGE

FL07BZIH6735CMS.LARGE

FD5PMK4H6735CMT.LARGE

FLMR589H6735CMU.LARGE

FRM89ORH6735CMV.LARGE

Спасибо, что прочитали все до конца. Успехов в постройка своей собственной электростанции.
