Светодиодный индикатор звука своими руками

06.02.2017 в Идеи для ДОМА, Электронные самоделки

Перевёл alexlevchenko для mozgochiny.ru

В статье будет показано, как сделать своими руками светодиодный индикатора звука, что будет визуально демонстрировать громкость проигрываемой музыки. Давайте начнём!

Шаг 1:

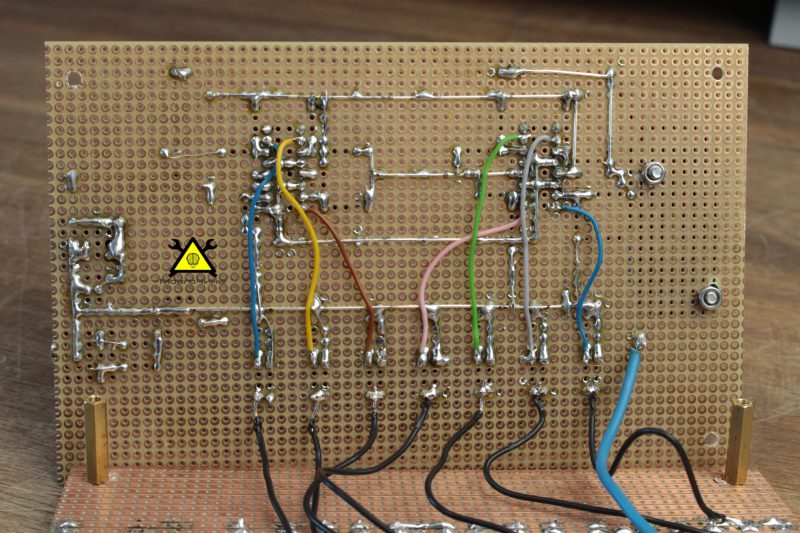

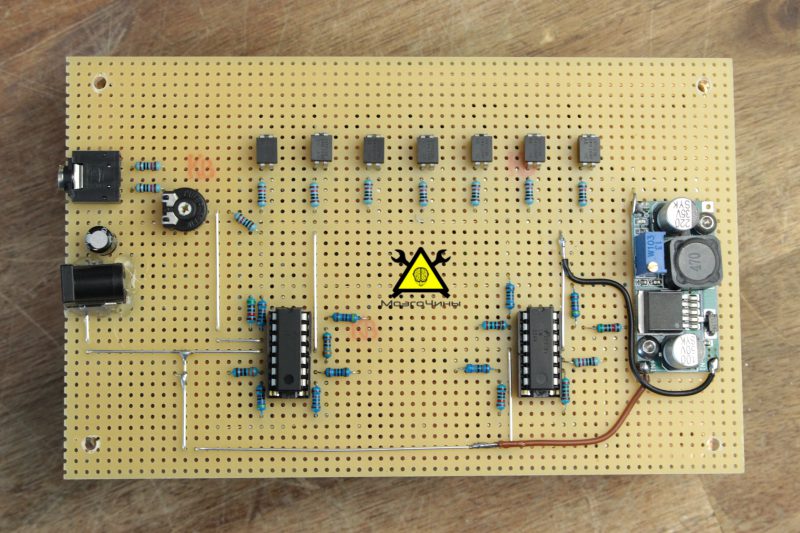

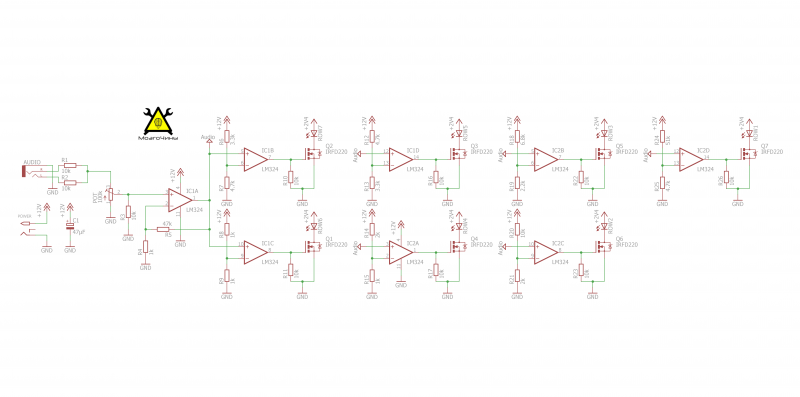

В видео представлен процесс изготовления поделки. В самой же статье вы найдете список используемых деталей, схему и фотографии изготовленной самоделки.

Фотографии и схема представлены в высоком разрешении (кликабельны).



Шаг 2:

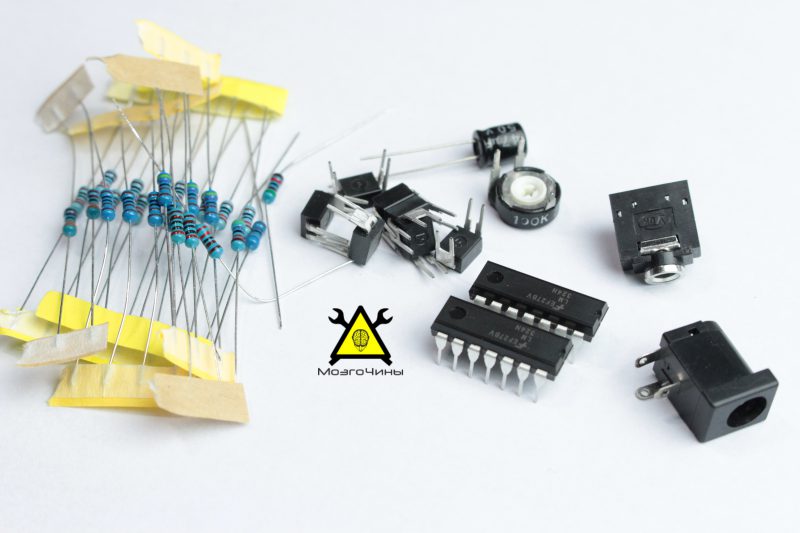

Ниже приведён полный перечень деталей, которые нужны для поделки.

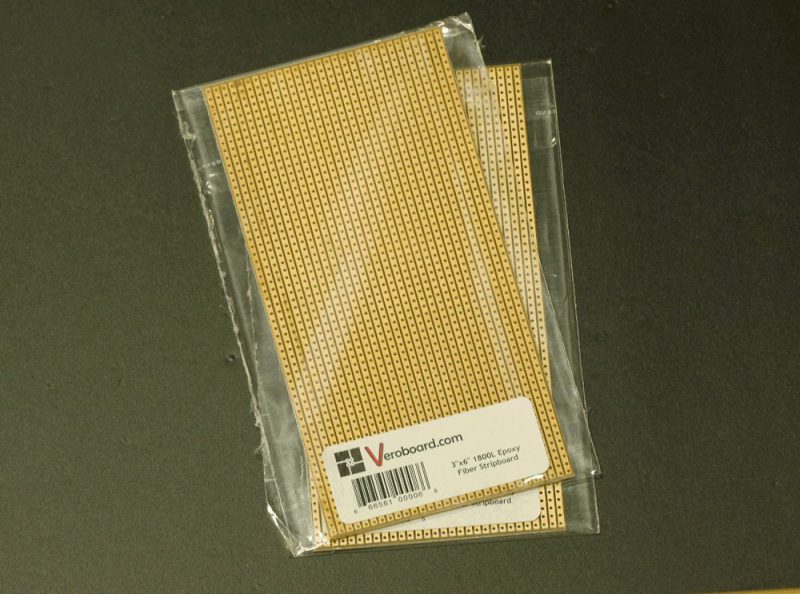

  • макетная плата (Stripboard);

  • 100x 5mm зеленых светодиодов;

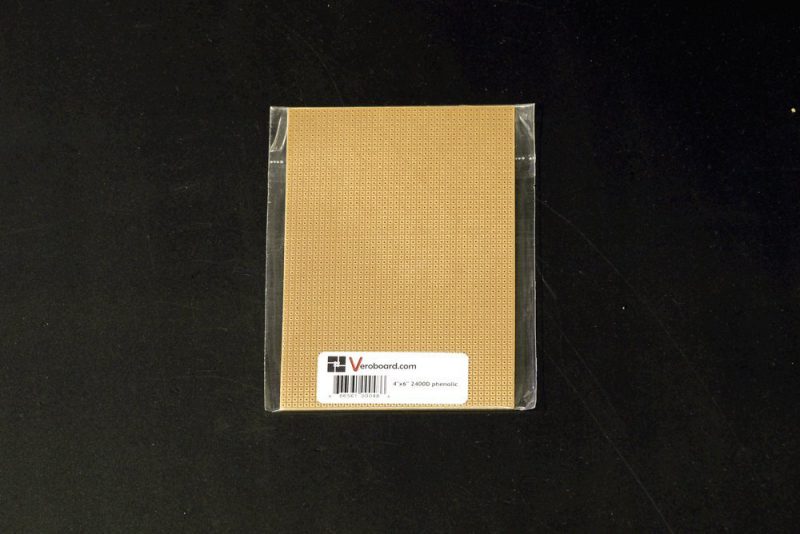

  • макетная плата (Perfboard);

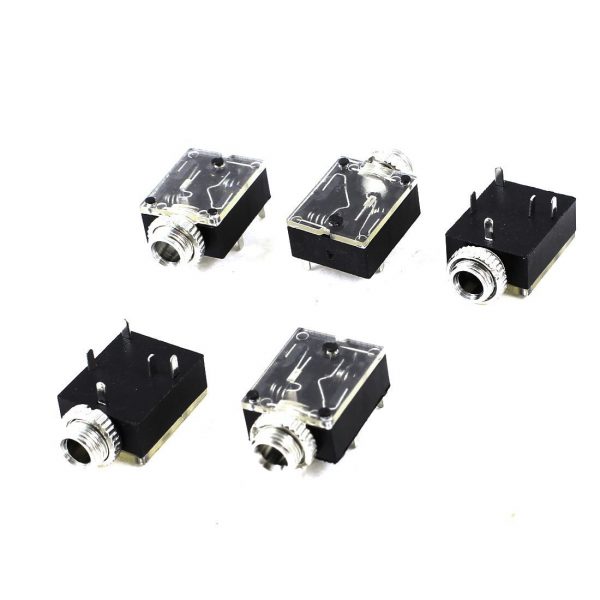

  • 3.5mm Audio Jack;

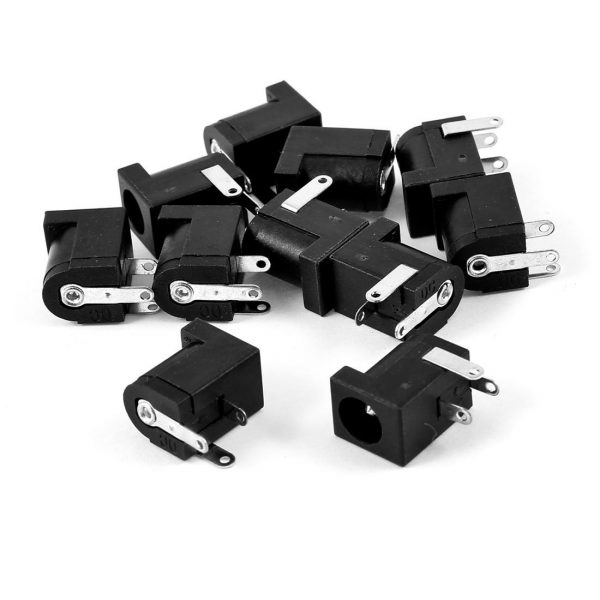

  • DC Jack;

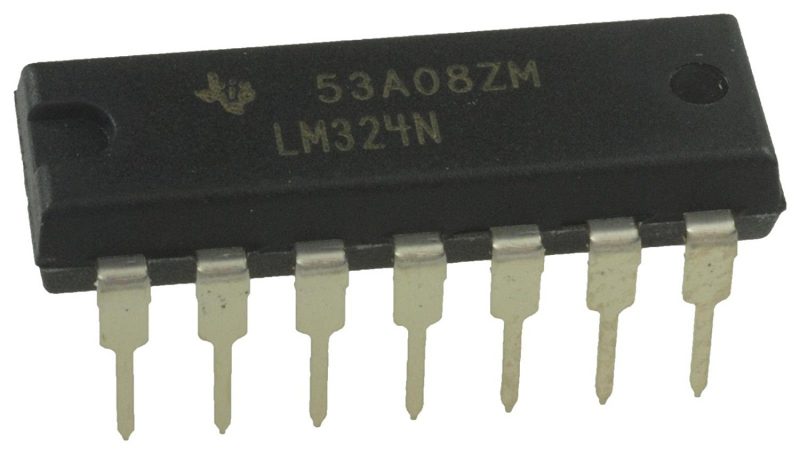

  • 2x LM324;

  • 1x 47µF конденсатор;

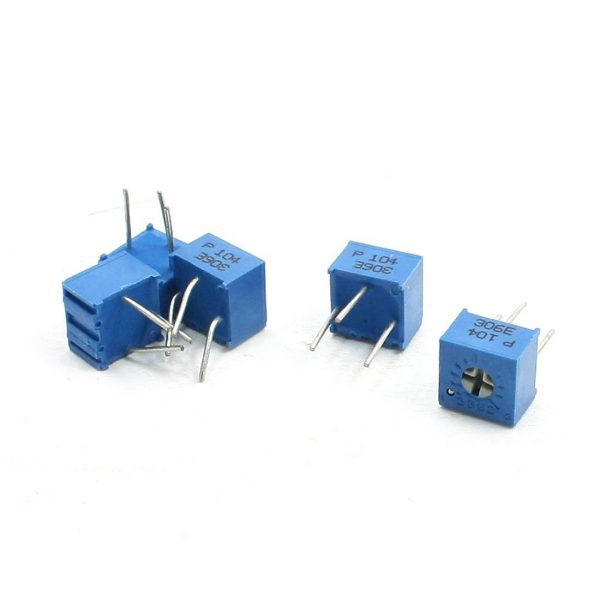

  • потенциометр 100kОм;

  • 7x IRFD220 N-channel MOSFET;
  • 11x 10kΩ, 1x 47kΩ, 4x 1kΩ, 2x 3.3kΩ, 3x 4.7kΩ, 2x 2kΩ, 1x 6.8kΩ, 1x 2.2kΩ, 1x 51kΩ резисторы;
  • 12V 2A Блок питания;

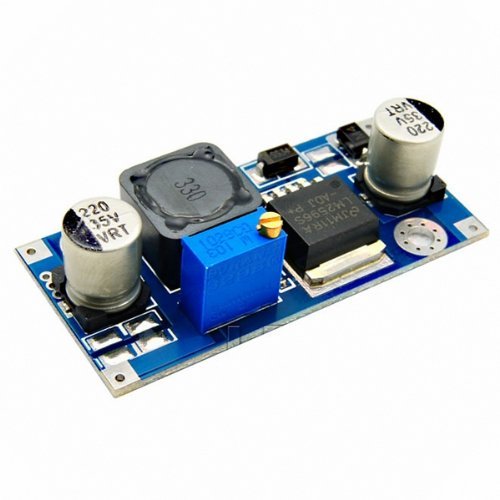

  • LM2596 DC-DC
