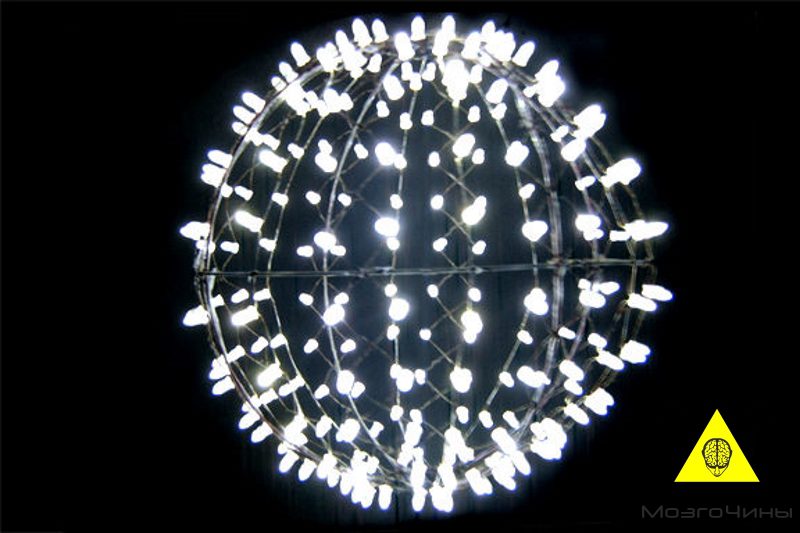

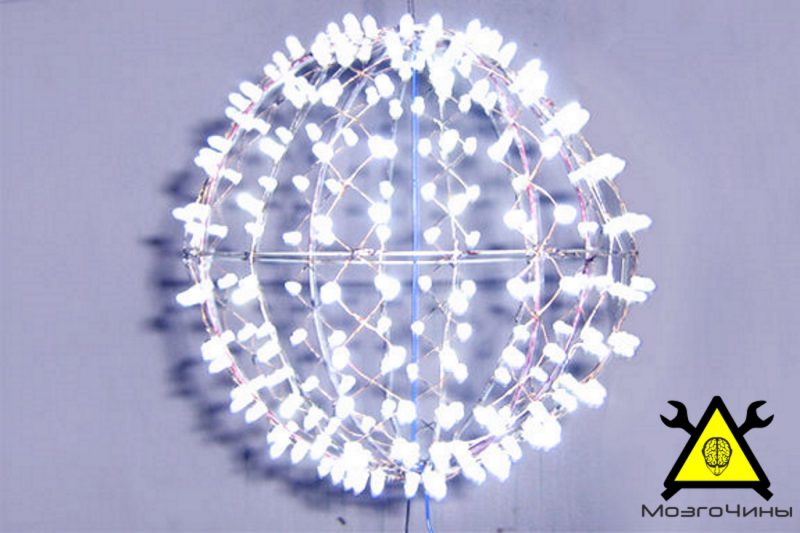

Светящийся шар состоит из 240 светодиодов, которые излучают приятное свечение, полностью освещая комнату. Шар отлично подходит для освещения художественной студии, столовой или спальни. Вся поделка питается от 12 В блока питания (выходной ток 1 А).

Шаг 1: Необходимые материалы

• Блок питания 12В, 1А;
• 240 ярких белых светодиодов диаметром 5мм;
• Мягкий стальной трос/провод для изготовления каркасных колец;
• Тонкие провода, припой и т.д;
• 5мм стальной стержень, из которого будет изготовлен крюк.

Шаг 2: Конструкция шара

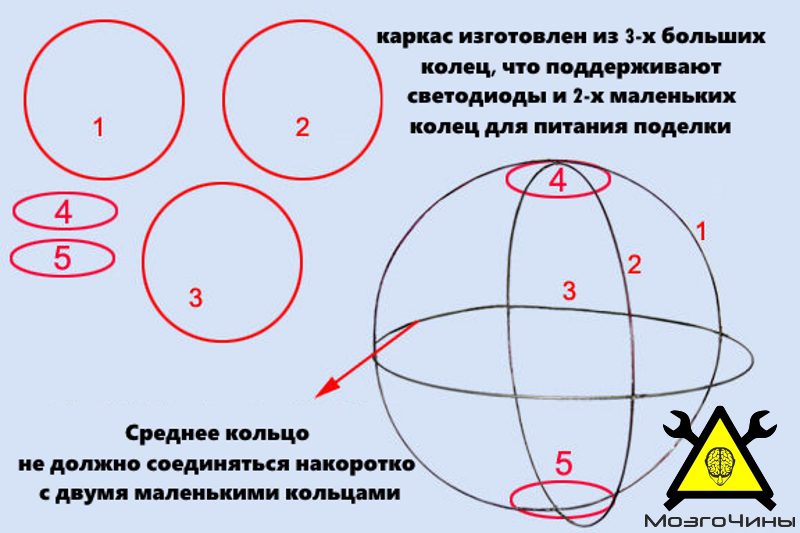

Сделаем 3 больших и 2 маленьких кольца из стального троса.

Обернём скотчем вертикальные кольца, сделав их не проводимыми для электричества.

Свяжем 2 вертикальных кольца с горизонтальным тонкими проводами, как показано на картинке. Внимательно осмотрите соединение и убедитесь, что между вертикальными и горизонтальным кольцами нет электрического соединения (нет короткого замыкания).

После этого закрепим 2 маленьких кольца, одно сверху, а другое снизу шара.

Убедитесь в том, что нет электрического соединения между большими и маленькими кольцами.

Шаг 3: Схема монтажа светодиодов

В этом проекте будем использовать два типа линий: 8 двойных рядов и 8 одинарных рядов. В одном ряду 5 светодиодов.

Шаг 4: Размещаем ряды

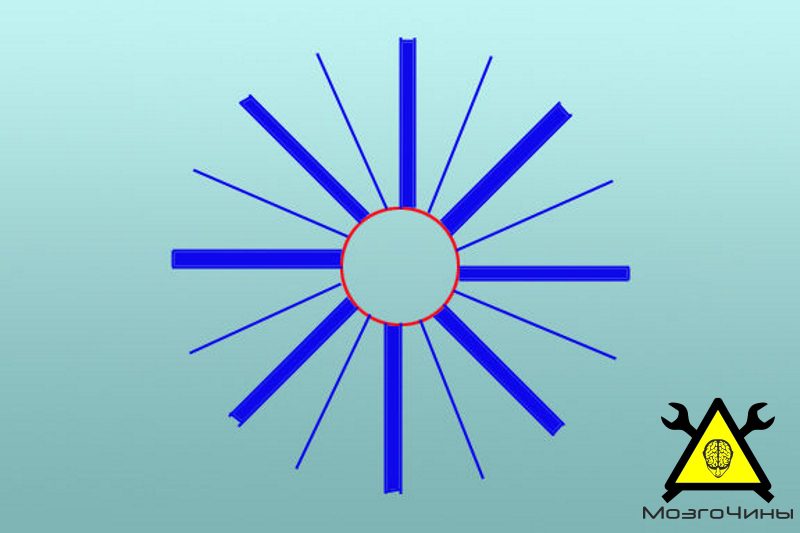

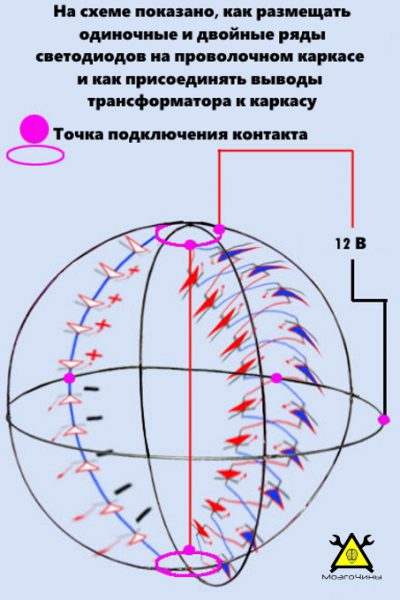

Размещаем двойные и одинарные ряды светодиодов, как показано на диаграмме.

Шаг 5: Ряды светодиодов

После каждого двойного ряда идёт одинарный ряд светодиодов, который будет заполнять пробелы в шаре.

Двойные ряды, вверху и внизу припаиваем к двум маленьким кольцам, а середину двойного ряда (5 светодиодов) припаиваем к горизонтальному большому кольцу.

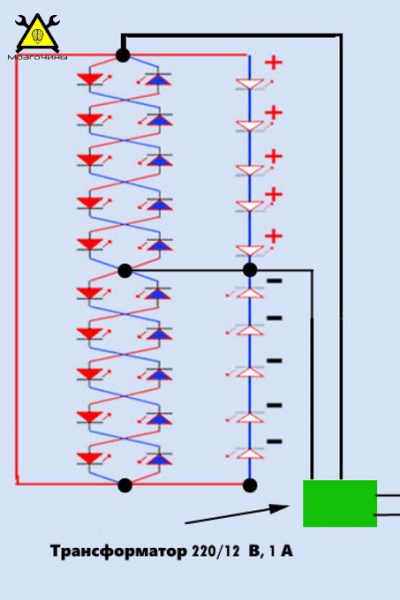

Два маленьких кольца соединяем с одним выводом блока питания, а большое горизонтальное кольца с другим выводом.

Шаг 6:

Поместим блок питания в коробку закрепив её на крюк, что удерживает светодиодный шар на потолке.

Творческих всем успехов!

(A-z Source)
