Светодиодный спиннер своими руками

30.04.2017 в Игрушки своими руками, Поделки из дерева, Электронные самоделки

Перевёл alexlevchenko для mozgochiny.ru

Всем привет. Сегодняшняя статья будет о том, как изготовить подобный светодиодный спиннер своими руками.

Спиннер – подобие некой игрушки, для тех, кто любит пощёлкать ручкой или побарабанить пальцами по столу. Он удивительно быстро вызывает привыкание и в некоторых случаях помогает сосредоточиться.

Основа конструкции — корпус/оправа с подшипником в середине. Чтобы запустить его просто удерживайте спиннер большим и средним пальцами, в то же время раскручивая его указательным.

Шаг 1:

Шаг 2: Необходимые материалы и инструменты

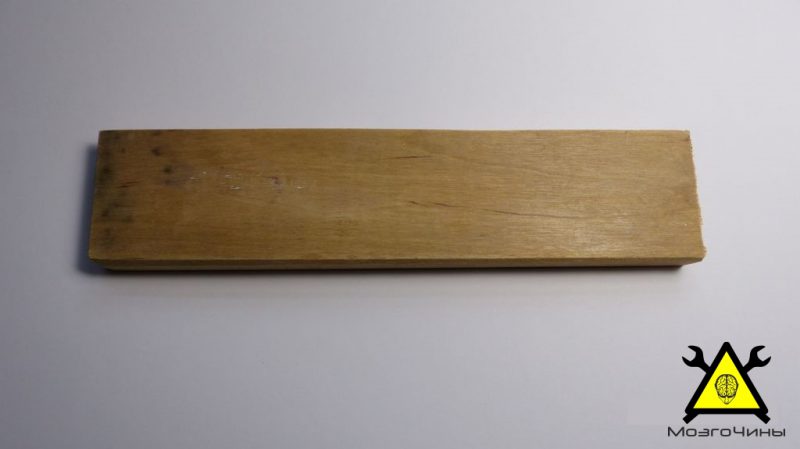

  • Деревянная заготовка размерами 90x40x12 (мм);

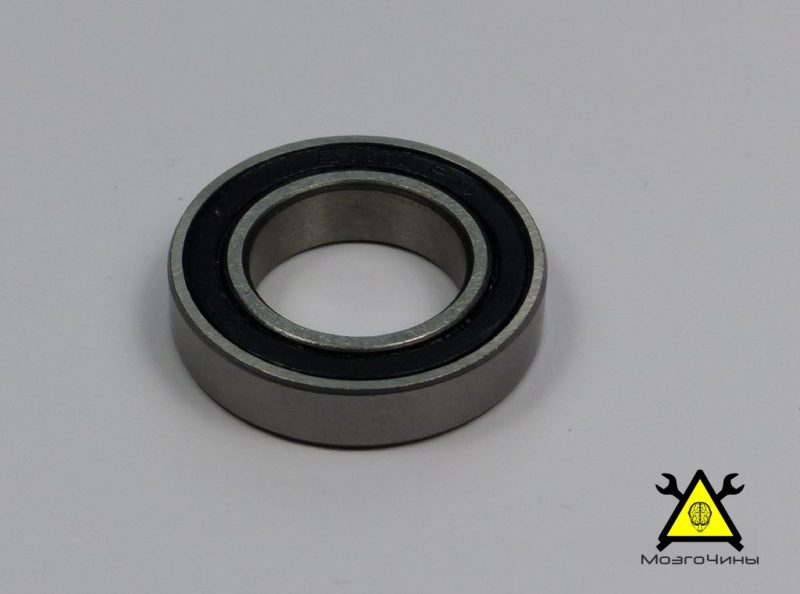

  • 22x8x7 (мм) подшипник с резиновым уплотнителем;

  • RGB светодиоды;

  • Батарейка и держатель для батарейки типа CR2032;

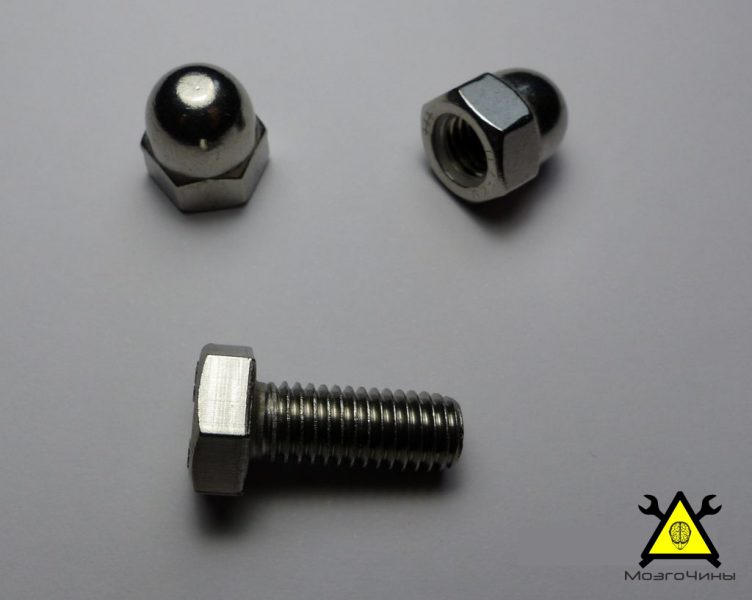

  • Болт из нержавеющей стали M8x20 мм;

  • Гайки колпачковые из нержавеющей стали M8.

Инструменты:

  • Электролобзик;
  • Фрезер;
  • Торцово-усовочная пила;
  • Сверлильный станок;
  • Паяльник;
  • Термоклеевой пистолет;
  • Сверло Форстнера и перьевое сверло;
  • Ступенчатое сверло;
  • Зенковочное сверло (сверло-зенковка).

Шаг 3: Конструкция и шаблон

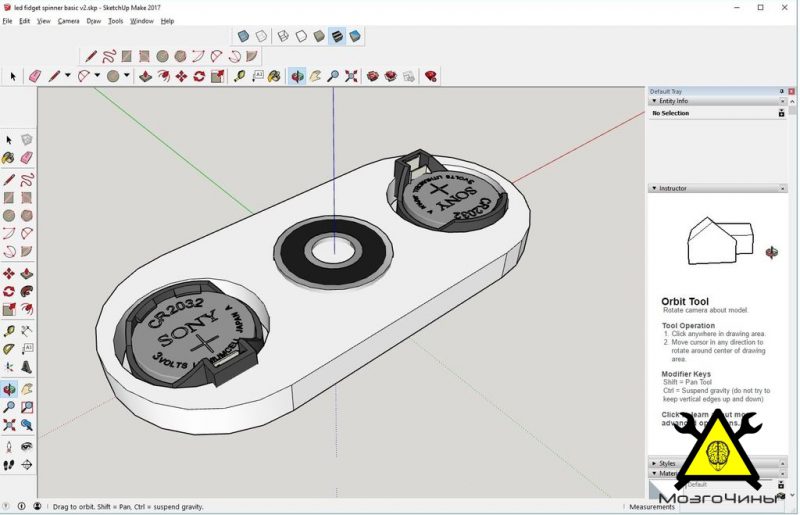

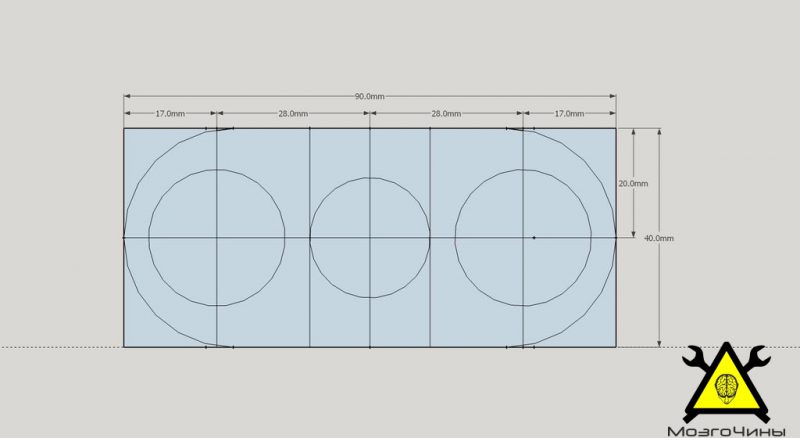

Начнём с того, что сделаем чертеж (спроектируем конструкцию будущей поделки) используя Google Sketchup, а затем воспользуемся им при изготовлении шаблонов для резки и высверливания.

Шаблон

Шаг 4: Вырезаем деревянную оправу

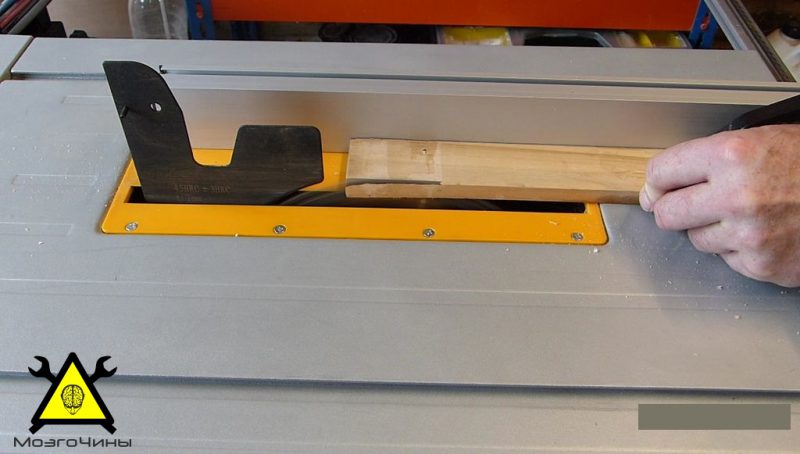

Выставим ширину распиловочного станка (40 мм) и вырежем заготовку заложенной ширины. Обрежем торец заготовки усовочной пилой.

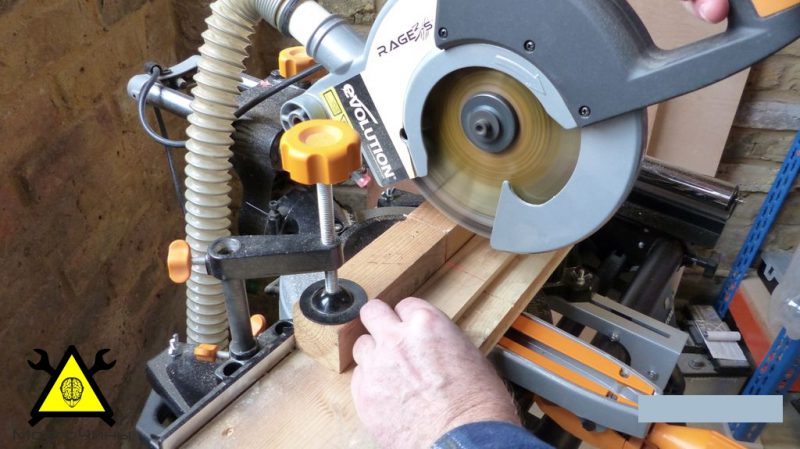

Отмерим 90 мм и отрежем заготовку заданной длины при помощи усовочной пилы.

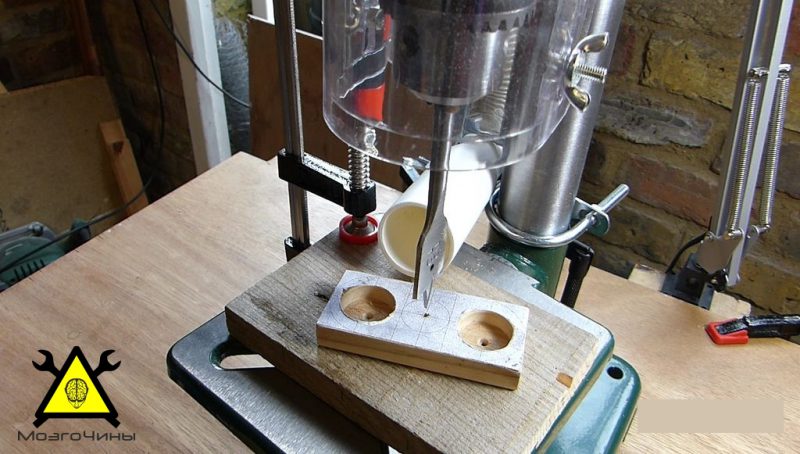

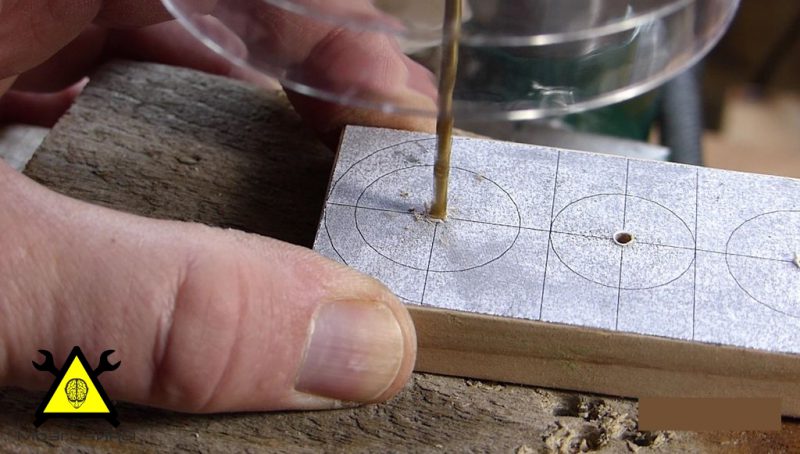

Рекомендую приклеить бумажный шаблон на деревянную заготовку водорастворимым клеем. Отмечаем центра всех трех отверстий, а затем сверлим направляющие.

Шаг 5: Сверлим отверстия под держатели батарей

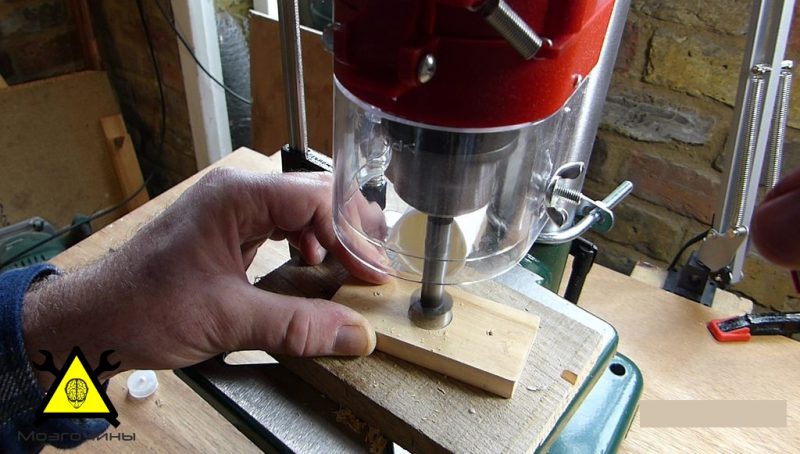

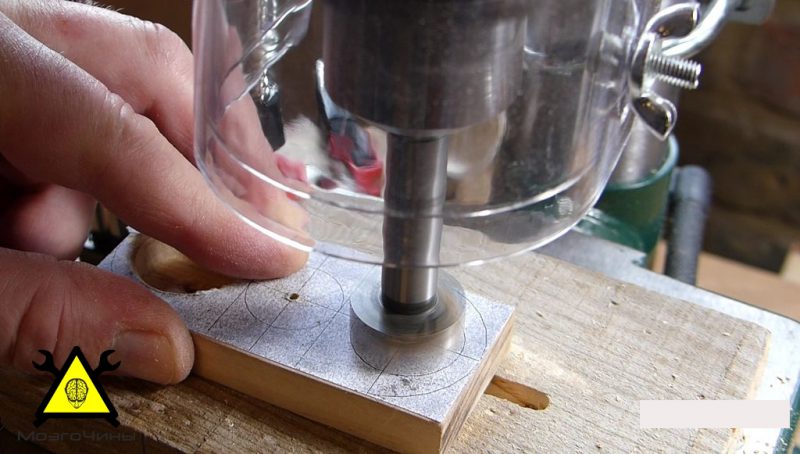

Для того, чтобы вырезать отверстия под держатели батарей, воспользуемся сверлом Форстнера диаметром 25 мм. Высверленные отверстия должны быть глубиной 7,5 мм.

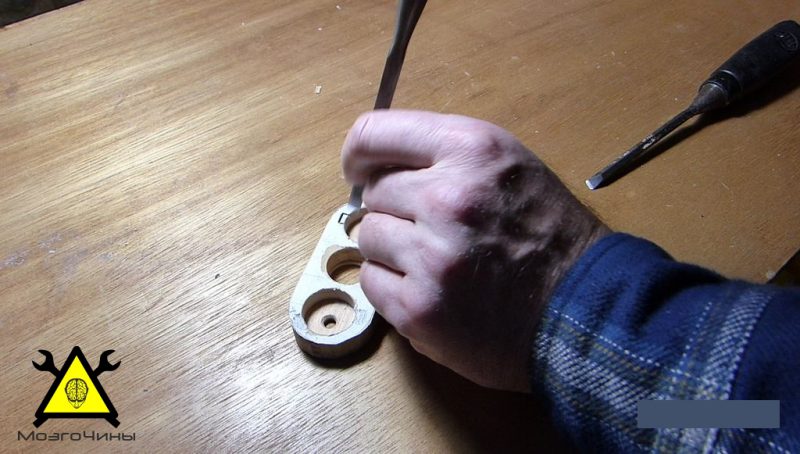

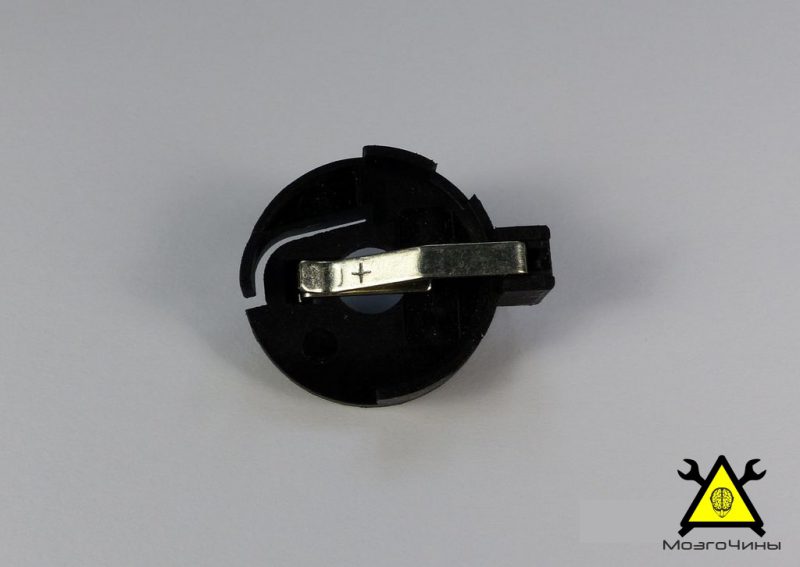

Батарейные держатели (в моём случае) имеют прямоугольный выступ, поэтому начертим прямоугольники соответствующих размеров и используя стамеску выберем отмеченные участки.

Шаг 6: Сверлим отверстие под подшипник

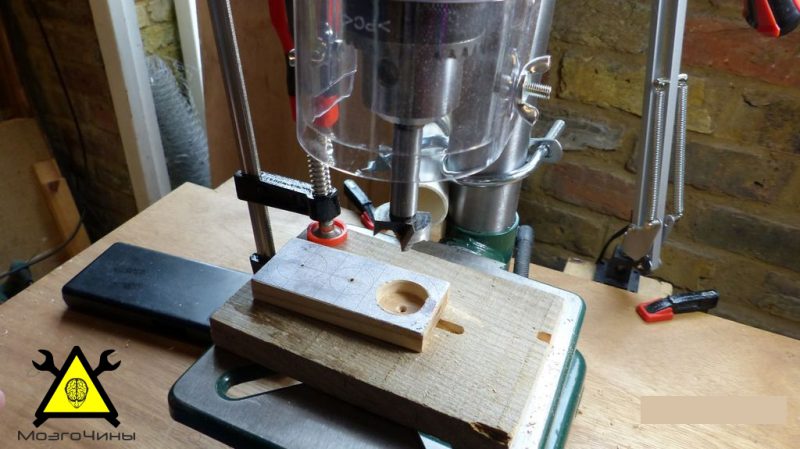

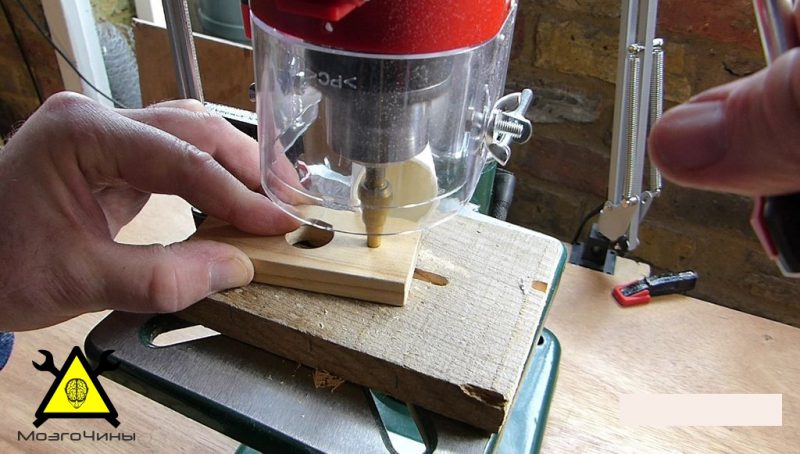

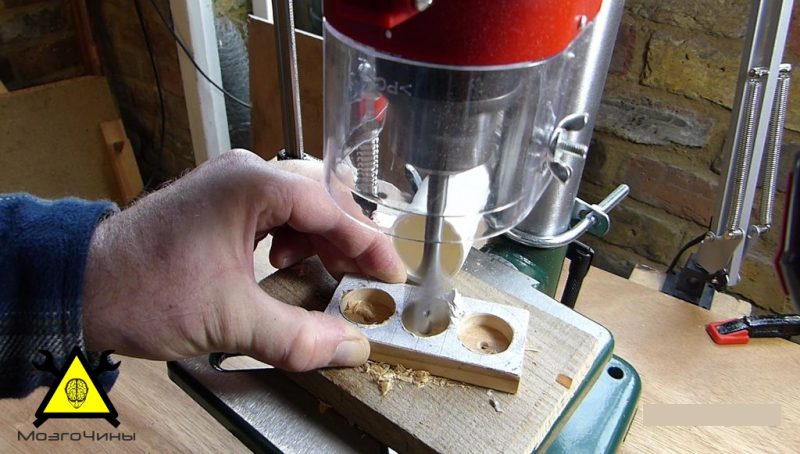

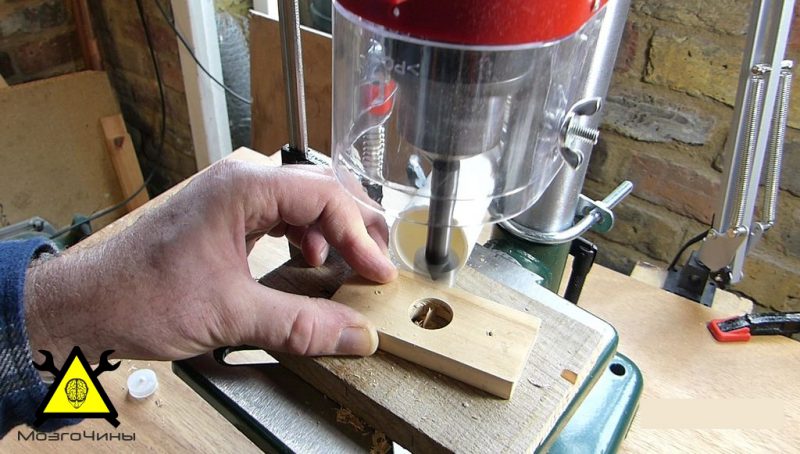

Воспользуемся перьевым сверлом диаметром 22 мм для высверливания центрального отверстия под подшипник. Отверстие не должно быть сквозным, с противоположного края должна остаться «стеночка» толщиной в пару миллиметров.

Затем в «стеночке» сверлим отверстие диаметром 20 мм. 2-х миллиметровый бортик будет выступать упором для подшипника.

Шаг 7: Сверлим отверстия под светодиоды

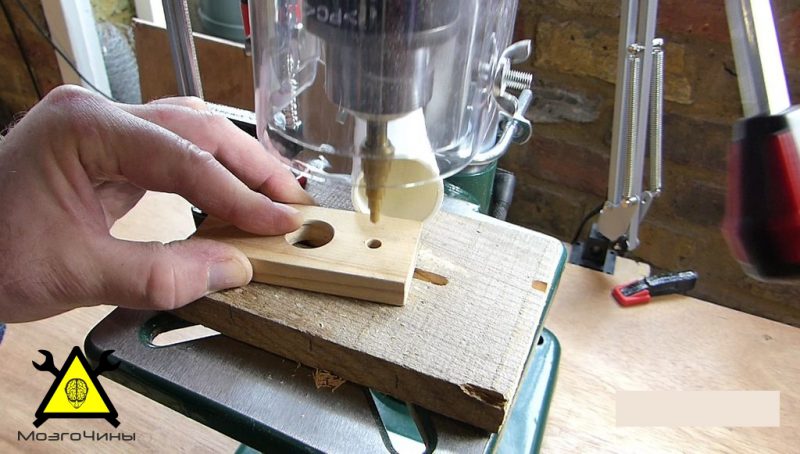

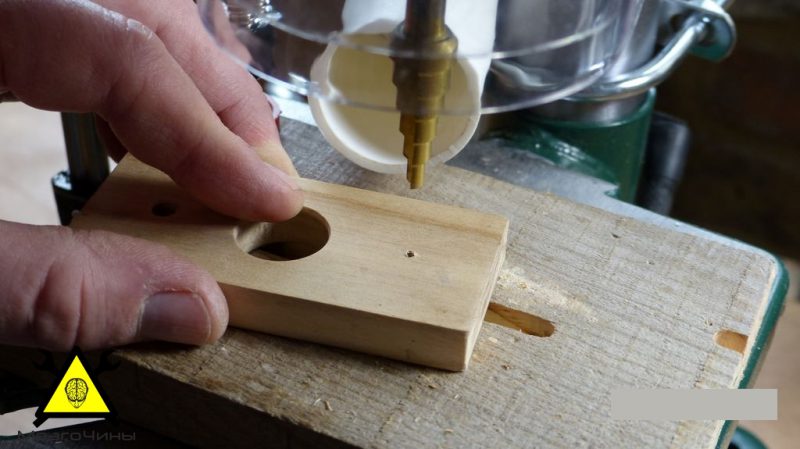

Используя ступенчатое сверло, просверлим отверстие диаметром 6 мм под светодиоды. По завершению работы пройдемся по отверстиям сверлом-зенковкой.

Шаг 8: Формируем контуры

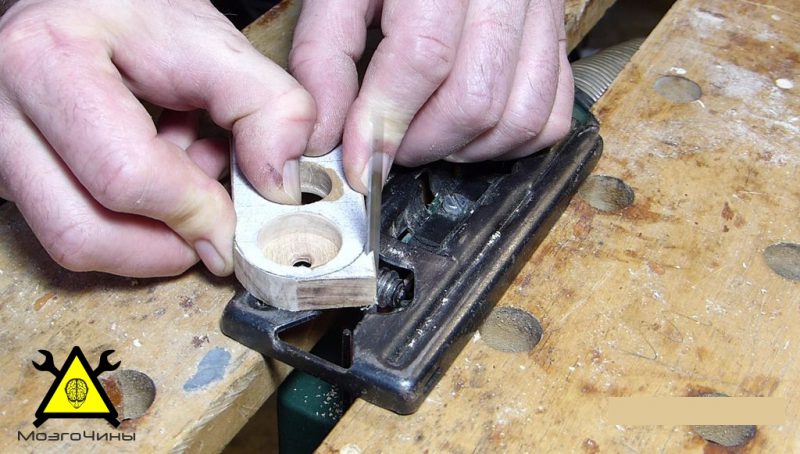

Для придания спиннеру округлых форм воспользуемся надежно закрепленным, перевернутым электролобзиком. Можно воспользоваться ленточной пилой или лобзиковым станком.

Удалим бумажный шаблон.

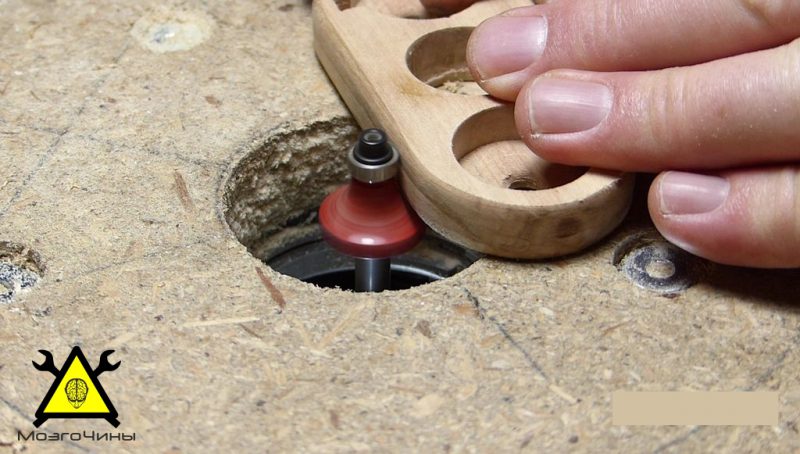

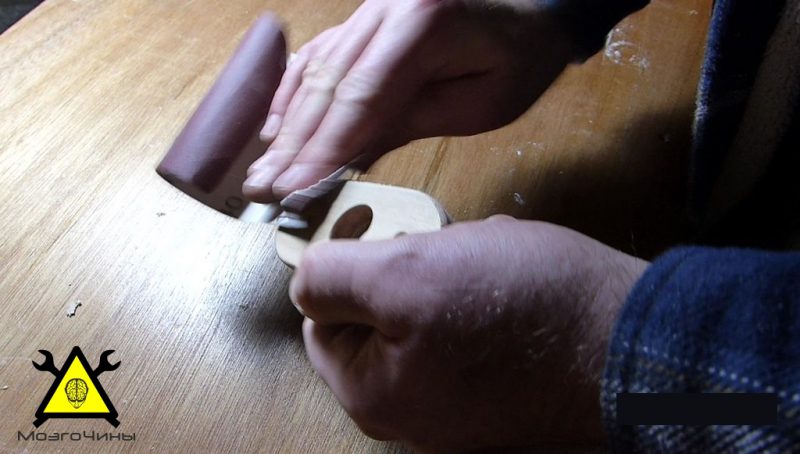

Закруглим края поделки используя фрезеровочный столик. После чего зашкурим поверхность наждачной бумагой.

Шаг 9: Лакируем деревяшку

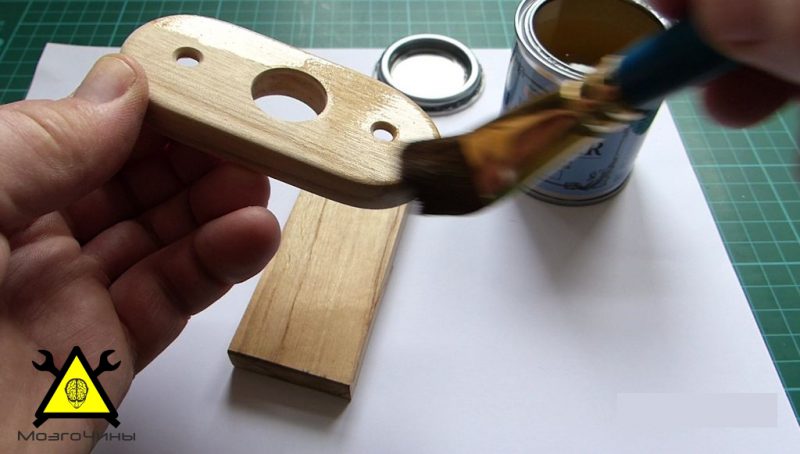

Покроем деревянную заготовку несколькими слоями лака.

Шаг 10: Припаиваем светодиоды

Следующим этапом припаиваем выводы светодиодов к батарейным держателям.

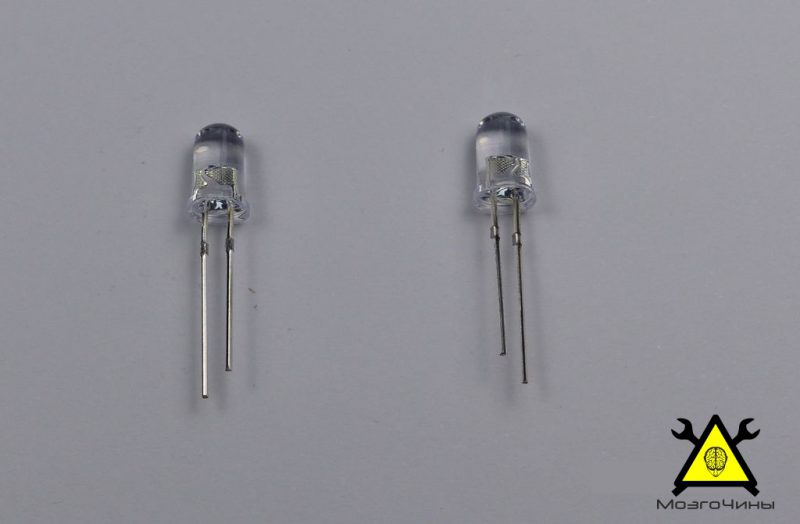

Длинный вывод светодиода припаиваем к положительной клемме батарейного держателя, а короткий вывод к отрицательной клемме.

Светодиод лучше располагать непосредственно под отверстием в основе батарейного держателя, чем между двух припаянных клемм.

Наденем небольшой кусок термоусадочной трубки на короткий вывод светодиода. С длинным выводом проделаем туже операцию.

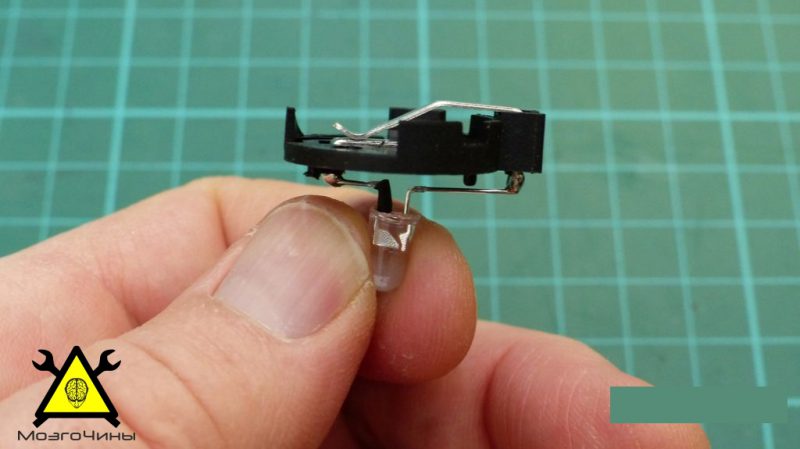

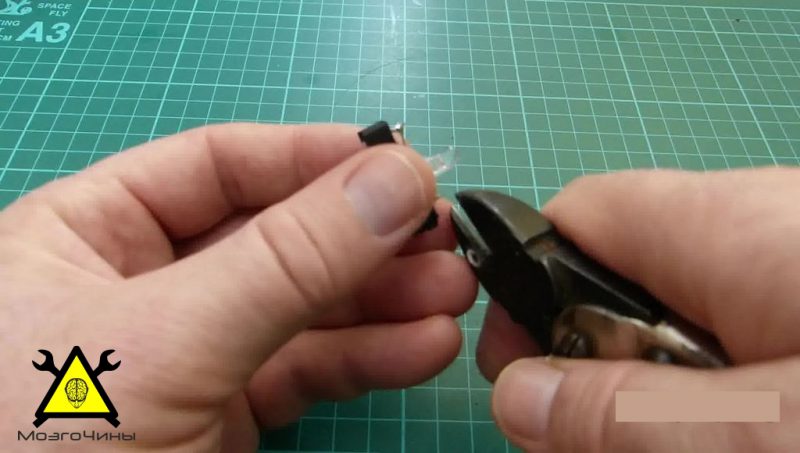

После того, как расположим светодиод над отверстием, согнём длинный вывод вокруг положительной клеммы, а короткий вокруг отрицательной. Припаяем их. Отрезаем выступающее части клемм ножом/бокорезами.

Шаг 11: Монтируем индикацию

Перед тем, как монтировать светодиоды, советую протестировать их на работоспособность путем установки батарей в держатели.

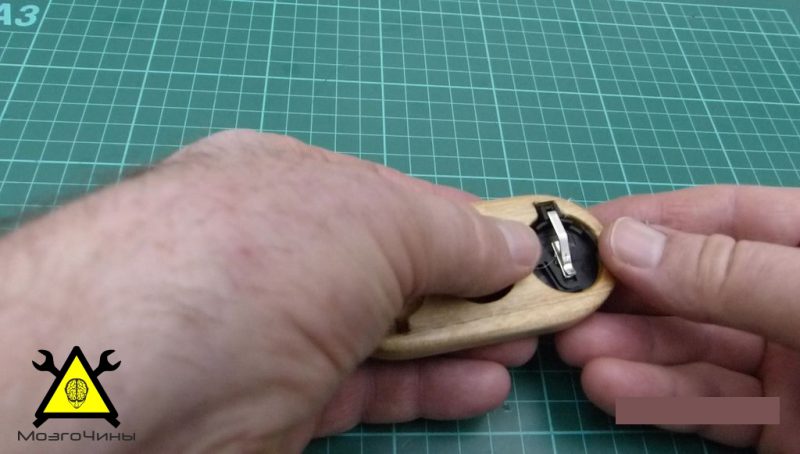

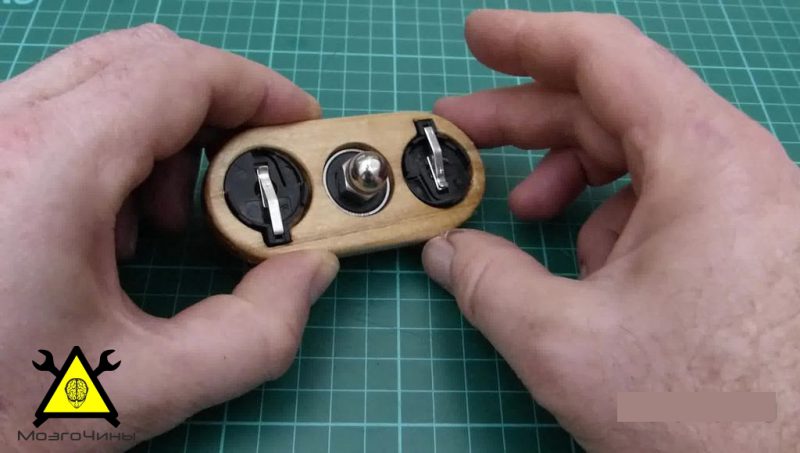

Используем термоклей для крепления держателей в отверстиях.

Шаг 12: Удаляем заводскую смазку

Для того, чтобы спиннер крутился быстро, очистим подшипник от заводской смазки.

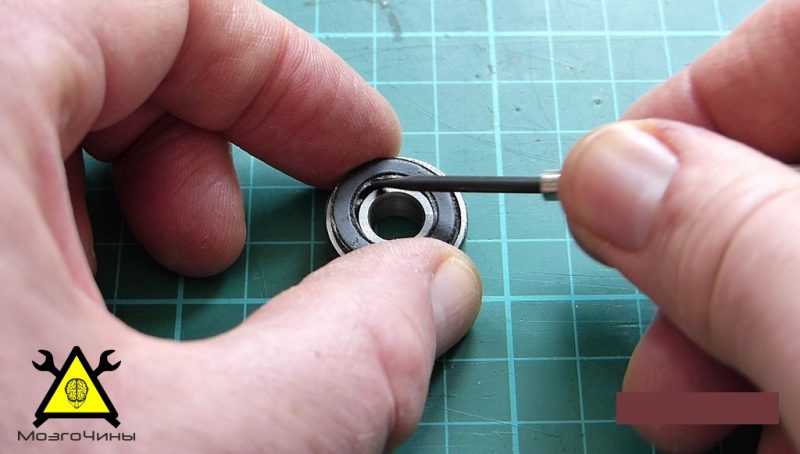

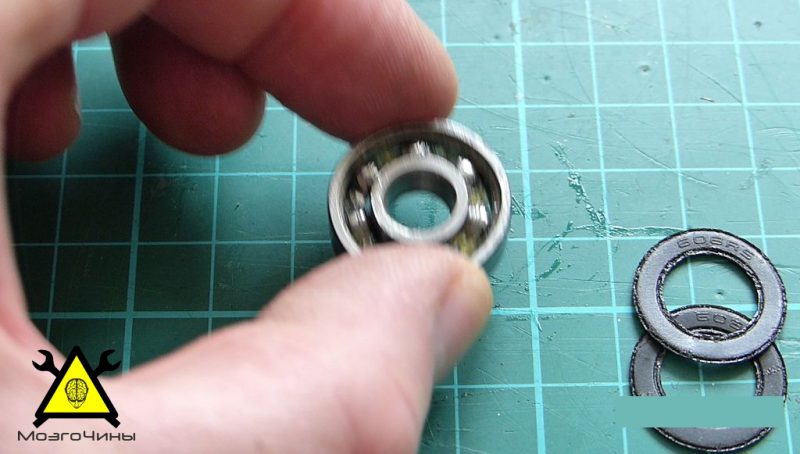

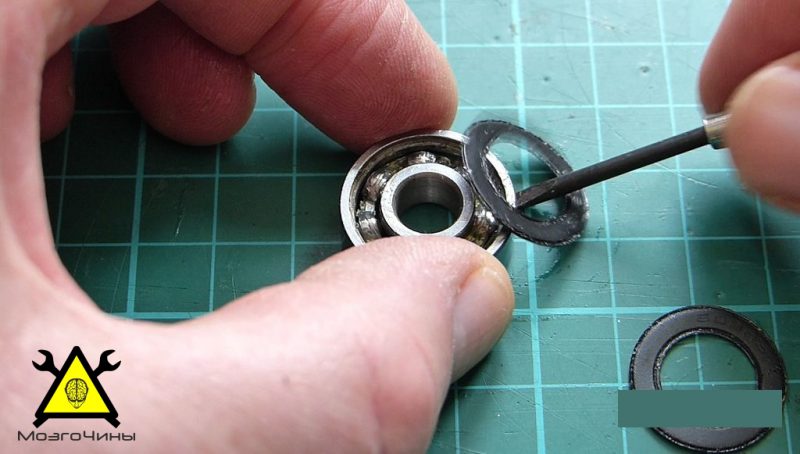

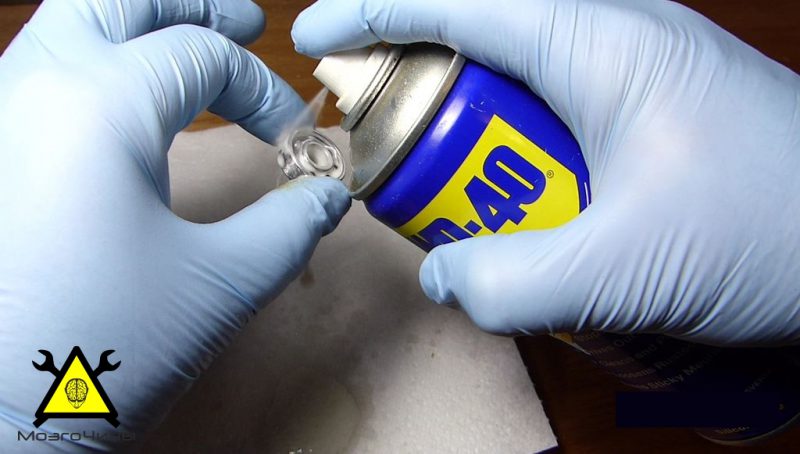

Удалим резиновые уплотнители с подшипника, подковырнув их отверткой, а затем обрабатываем «внутрянку» wd40. Нам важно полностью очистить подшипник.

Также очищаем резиновые уплотнители, а затем устанавливаем их в подшипник.

Шаг 13: Крепим ось в подшипник

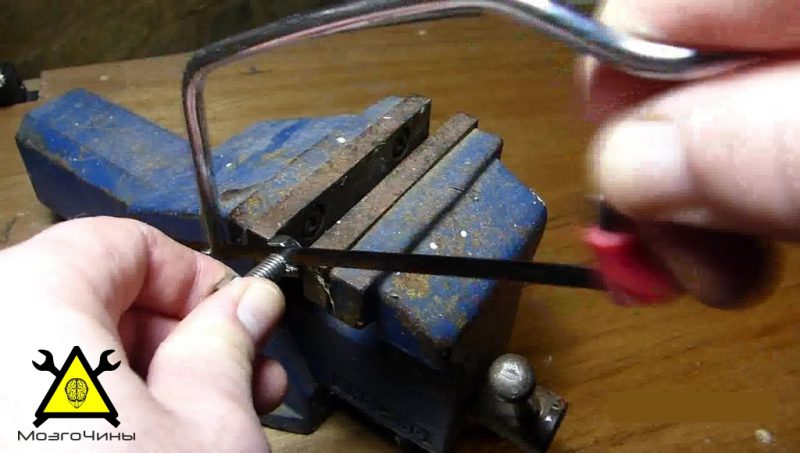

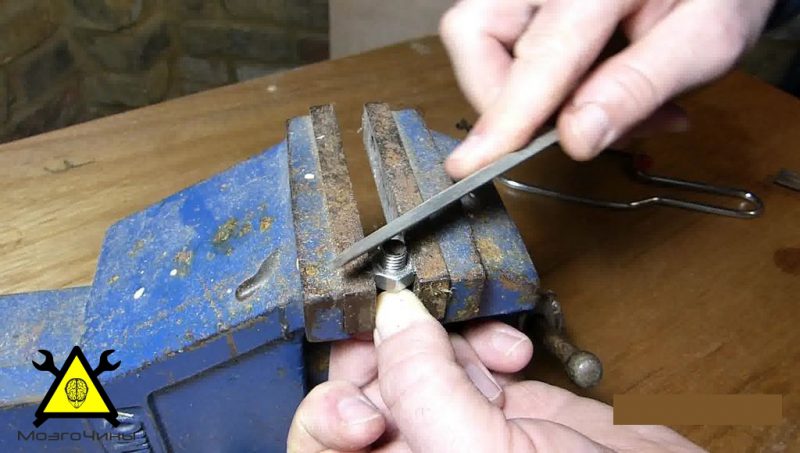

Теперь нам нужно отрезать шляпку болта. Зажимаем её в тиски и отрезаем всё лишнее с помощью ножовки по металлу. Обработаем края напильником.

Примечание: Вместо болта можно взять шпильку, подогнав её под нужный размер.

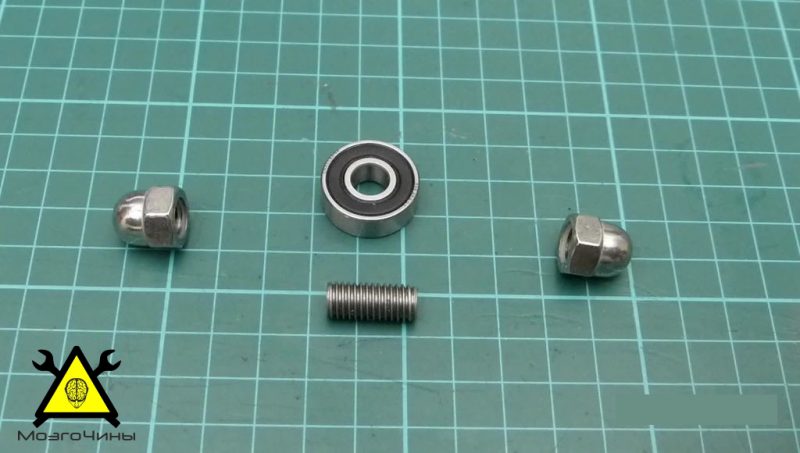

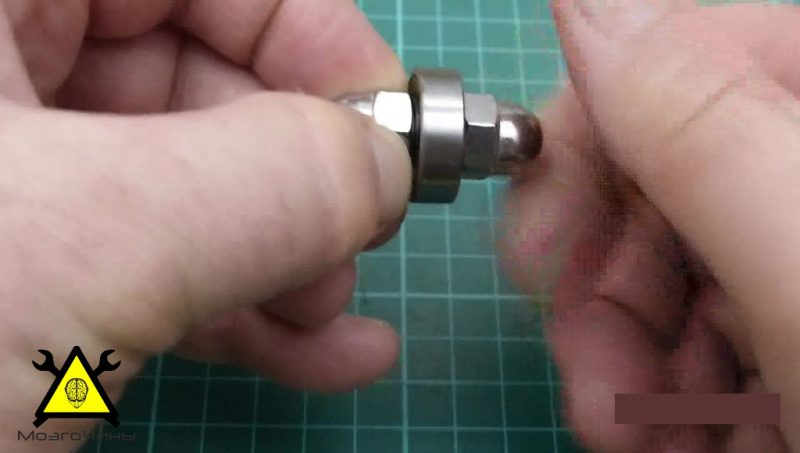

Продеваем «шпильку» через подшипник и накручиваем на неё с двух сторон колпачковые гайки.

Шаг 14: Закрепляем подшипник

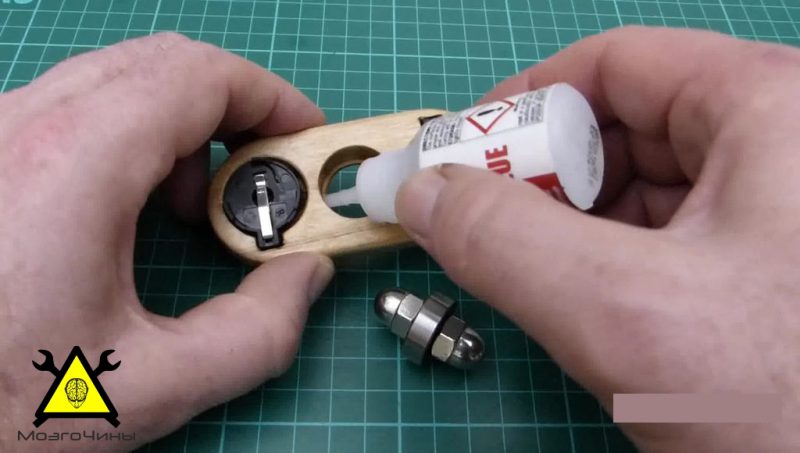

Устанавливаем почищенный подшипник в посадочное отверстие. Для пущей надежности промазываем отверстие суперклеем.

Шаг 15:

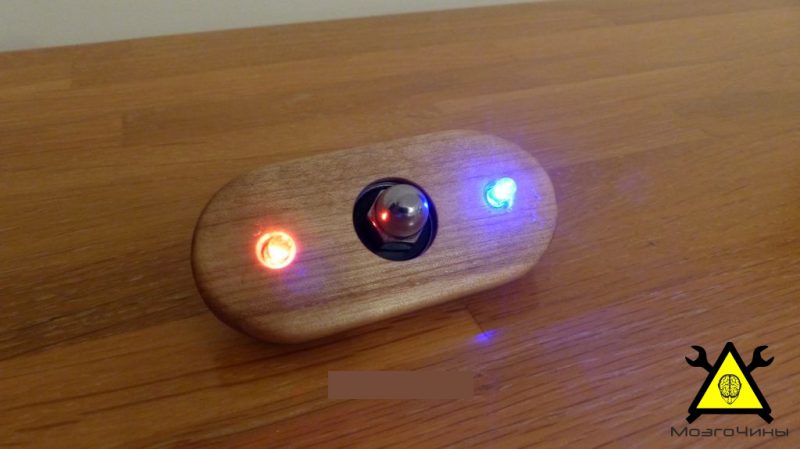

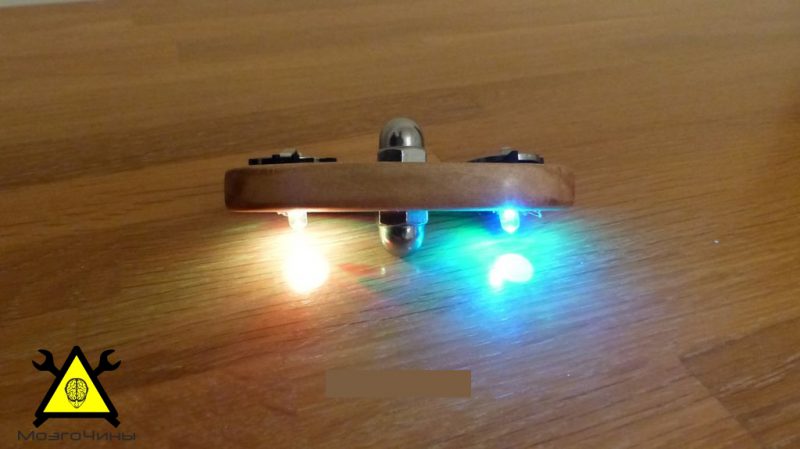

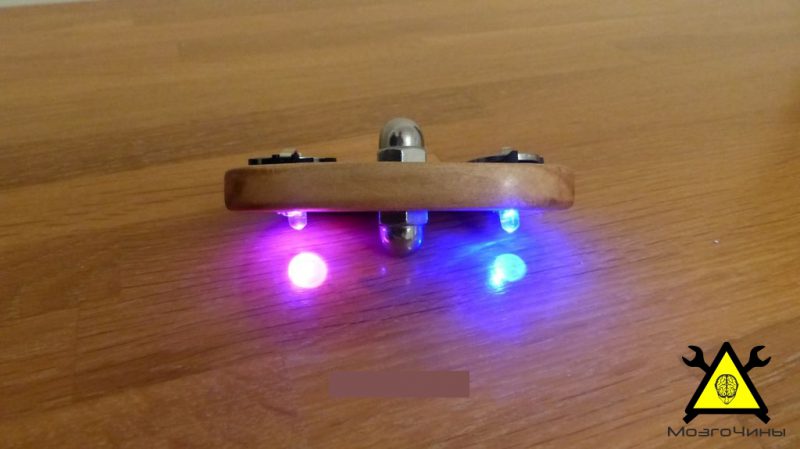

Включаем светодиоды установив батарейки в держатели. Светодиоды меняют цвет свечение очень быстро.

Для того, чтобы выключать светодиоды закрепим маленькие полоски тонкого пластика между клеммами батареи.

Надеюсь вам понравился данный проект. Спасибо за внимание.

Шаблон

(A-z Source)
