Театральный фонарь «OnAir»

Перевел SaorY для mozgochiny.ru

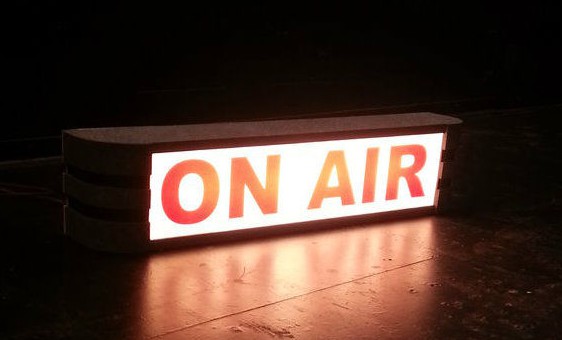

Доброго времени суток, мозгомастера! Поступил как-то мне заказ на изготовление театрального фонаря в стиле 70-х годов…

za1

Приглушаем свет и смотрим, как сделать эту ретро-поделку!





Шаг 1: Материалы и инструменты

2см фанера
5мм гибкая панель
поликарбонатная панель
виниловые буквы
столярный клей
лампочки, патроны
провода
наждачная бумага
шпатлевка по дереву
винты
краска
пневматический степлер
шпатель
ручная шлифмашинка
дрель
перьевое сверло
кусачки
рулетка
кисти для рисования
циркуль
циркулярная пила
лобзик
фрезер



Шаг 2: Чертежи

1znВооружившись мозгокарандашом и линейкой, я набросал простенький чертеж.



Шаг 3: Разметка



2zn

На листе 2см фанеры разметил контуры деталей: верх, низ и задник. Для закруглений я применил циркуль, так же в заднике наметил отверстие для проводов.



Шаг 4: Распил



3zn

Соблюдая ТБ, циркуляркой и лобзиком выпилил заготовки, а затем отшлифовал их. Опять же на циркулярной пиле нарезал детали из 5мм-ой гибкой панели: боковые прямоугольники и узкие полосы.



Шаг 5: Сборка каркаса



4zn

С помощью столярного клея и пневмопистолета собрал каркас поделки. Зафиксировал склеенные детали, оставил фонарь высохнуть на сутки.



Шаг 6: Дорабатываем задник



5zn

В задней панели я вырезал/высверлил отверстие под проводку.



Шаг 7: Установка облицовки



6zn

На этом этапе провожу монтаж гибких панелей. Начиная с задней части, на шурупы и клей, я постепенно смонтировал гибкие панели на бока самоделки. А затем, приклеил гибкие полосы по центру верха и низа каркаса.



Шаг 8: Подготовка для шпатлевки



7zn 8zn

9zn

Высохшую основу фонаря зачистил наждачкой и зашпатлевал неровности. Фрезером сделал декоративные пазы, снова зачистил и зашпатлевал основу самоделки.



Шаг 9: Шлифование

После того, как шпатлевка полностью высохла, я шпателем удалил излишки шпатлевки и уже шлифмашинкой начисто отшлифовал будущий фонарь. Этот процесс многократного шпатлевания и шлифования позволил добиться абсолютно ровной и гладкой поверхности.



Шаг 10: Проводка



10zn

11zn

12zn

13zn

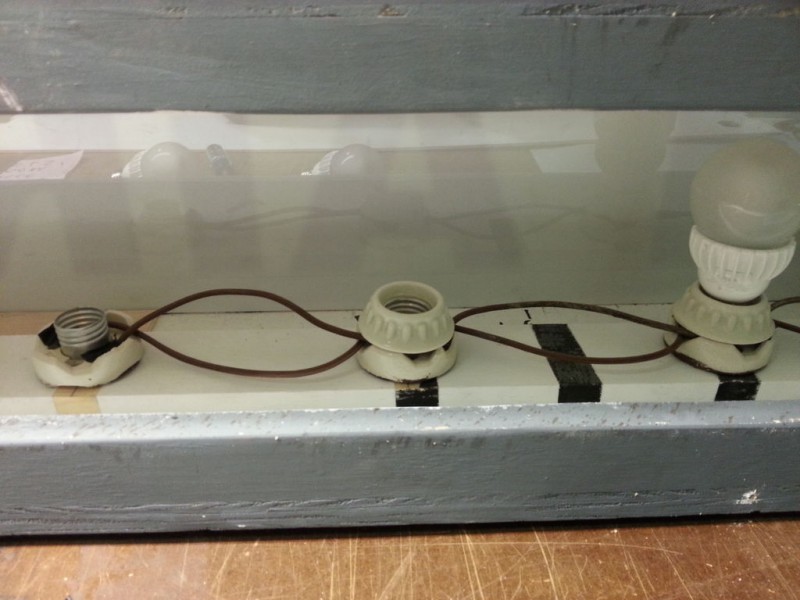

Для удобства дальнейшего обслуживания я смонтировал несколько патронов на отдельной доске, проводами параллельно соединил их. Проверив безопасность соединений, провел пробный тест.



Шаг 11: Окрашивание



14zn

Вооружившись кистями и красками двух цветов, я раскрасил театральную поделку. Вся основа была покрашена светлой краской, а декоративные пазы – темной.



Шаг 12: Надпись



16zn

17zn

На полосу матового карбоната, уже вырезанную по размеру, аккуратно и, не ошибаясь, приклеил буквы надписи. Изнутри каркаса нанес немного силиконового клея и плотно усадил карбонат на его законное место, затем еще укрепил небольшими деревянными клиньями и шурупами.



Шаг 13: Спектакль окончен!!!



18zn

15zn

(A-z Source)
