Управление лампой через интернет

25.09.2010 в Электронные самоделки

053ee6b6da8a313f7da064a567872865
Интересующихся подробностями изготовления девайса на картинке — прошу под кат.

Чисто ради интереса попытался подключить лампу к компьютеру и «порулить» ей программно. Так как мне в далеком 2007-м не хотелось сильно заморачиваться по этому поводу, я решил подключить все это дело через старенький lpt. Необходимые детали в тот момент быстро достать представлялось возможным только для него.

Итак, агрегат состоит из аппаратной и программной частей.

Часть 1. Аппаратная

Нам понадобятся следующие детали:
1. настольная лампа 220 В (в главной роли);
d16ff00c4c99bdfc2618eac52f4fe83b

2. lpt-удлинитель (в моем случае его не удалось быстро отыскать и пришлось собирать самому из двух lpt-вилок и куска провода);
d8ad54bbf46d3dd079ae5d9d47700995

3. основание платы;
4. угловой lpt-разъем на плату;
5. реле 12 VDC;
6. 4.7 К резистор;
7. npn-транзистор КТ3117А;
8. диод IN4007;
9. паяльник;
10. куча проводков;
11. разветвитель питания в ПК

Аналоги: http://trimirys.narod.ru/analogs.txt

Схема устройства максимально проста в сборке:
350c1770ae2372a561de2d42961f0a92
Серый прямоугольник сверху — реле.
Если мы будем подавать на пин D единицу, на нем будет появляться напряжение и в конечном итоге реле переключится, включив лампу.

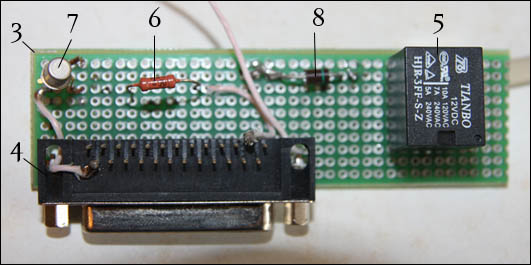

По вышеизображенной схеме спаяем нечто подобное:
a6abbe61c1f8c0307e7371881e525a53

3576629a0920ac8c3828e1988eb150a2

Впаиваем плату в разрыв цепи нашей лампы; подключаем через lpt-удлинитель к соответствующему порту ПК; подключаем к питанию ПК через разветвитель питания 11; ну и саму лампу в 220 В.

Часть вторая. Программная

Для оживления нашей лампы напишем программу на Delphi (первое что попалось под руки, переписать на C совсем не трудно, в программе буквально 3 строчки кода)

Исходник: http://trimirys.narod.ru/lamp_1.0.rar (эта программа умеет исключительно включать и отключать лампу по нажатию на клавишу).

3478eb2642be26987fe7ee0c3df8b936

Немного модернизировав программу, получаем второй исходник: http://trimirys.narod.ru/lamp_2.0.rar (эта программа следит за файлом, который может изменяться php-скриптом lamp2.php на локальном веб-сервере).

c55eb41d44ce5dd0b14853359439ae4b

Теперь мы сможем включить нашу любимую лампу с любой точки планеты, где есть Интернет.

506f0916a642fc1362f0cd293da3099c
