В это сложно поверить, но сделать подсветку для гравера проще простого

Перевёл alexlevchenko для mozgochiny.ru

Приветствую уважаемых МозгоЧинов! При работе с гравером или мини-дрелью нехватка дополнительного освещения особо ощутима. При изготовлении данной поделки автор использовал 3D-принтер и небольшой ЧПУ фрезер. Предвидя комментарии, хочу сказать, что изготовить такую поделку можно и простым ручным инструментом. Корпус светильника накручивается на резьбу, расположенную в передней части инструмента.
Питается самоделка от 12В блока питания.

Схема состоит из шести белых светодиодов (SMD 1210) и двух резистором 240 Ом (SMD 0805). Также понадобится небольшой провод для подключения освещения к блоку питания.

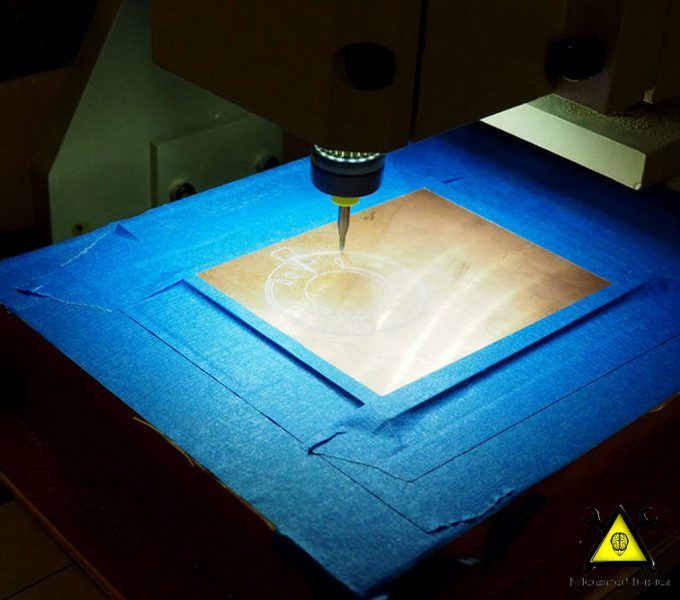

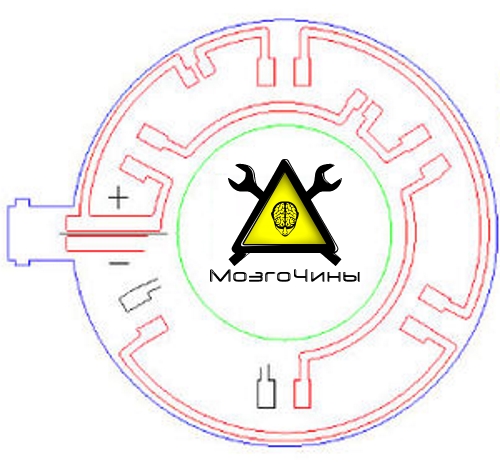

Шаг 1: Изготавливаем печатную плату

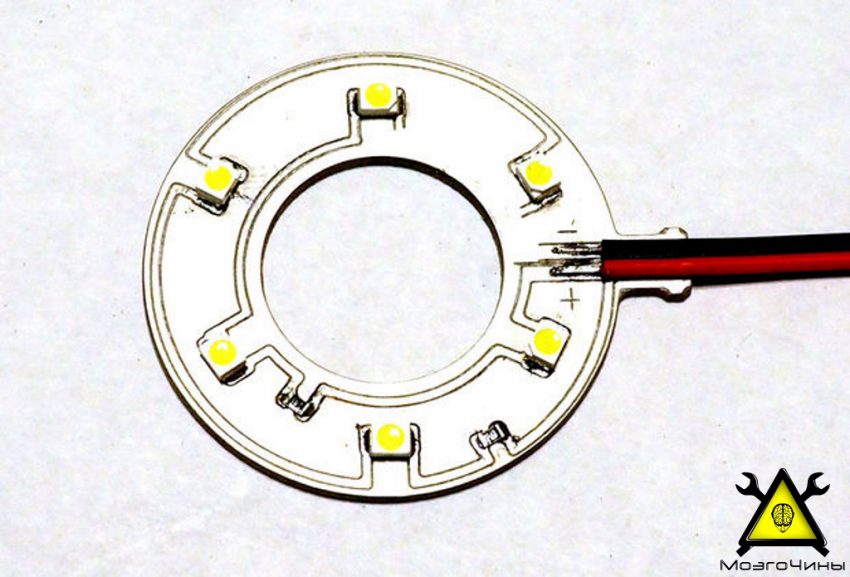

Шаг 2: Припаиваем компоненты

Процесс распайки радиодеталей следует разделить на несколько этапов:

  1. Проверяем дорожки платы на предмет «короткого замыкания»;
  2. Проверяем полярность каждого из светодиодов перед их монтажом на плату.
  3. После впайки каждого элемента, проверяем дорожки, нет ли короткого замыкания.

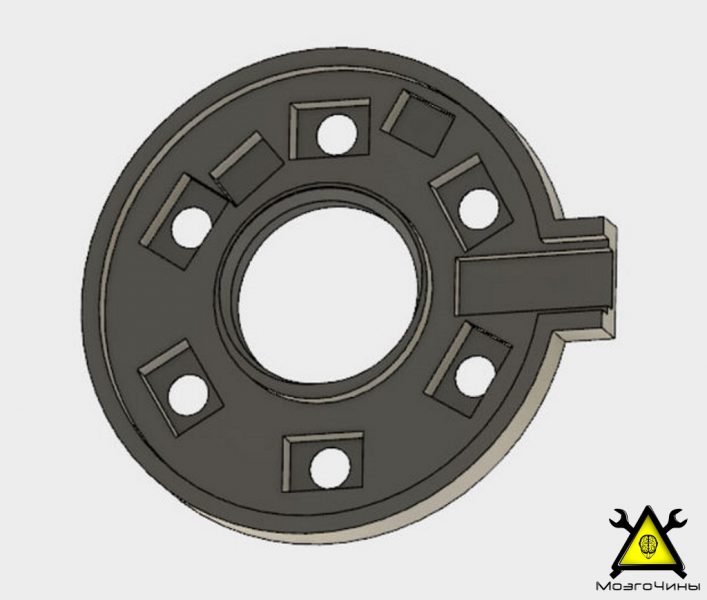

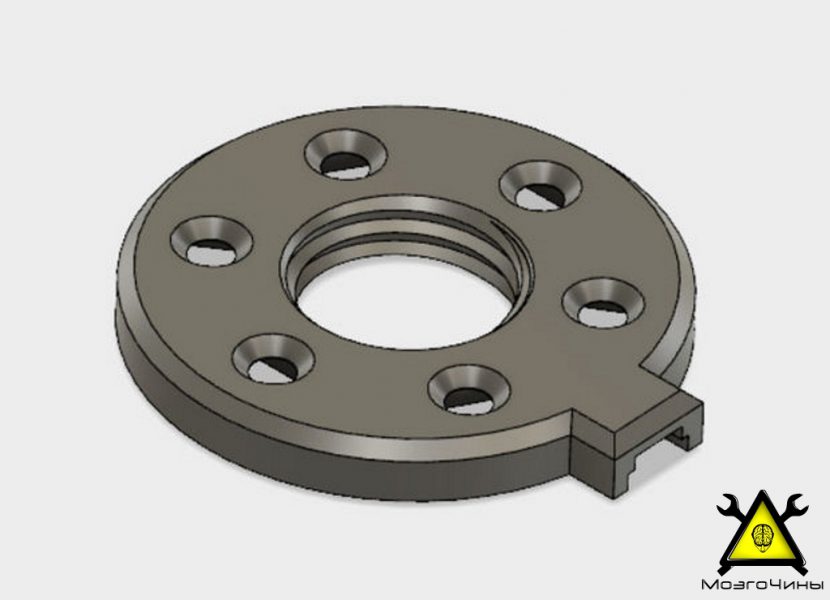

Шаг 3: Изготавливаем корпус

Шаг 4: Проверяем составные части

Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.

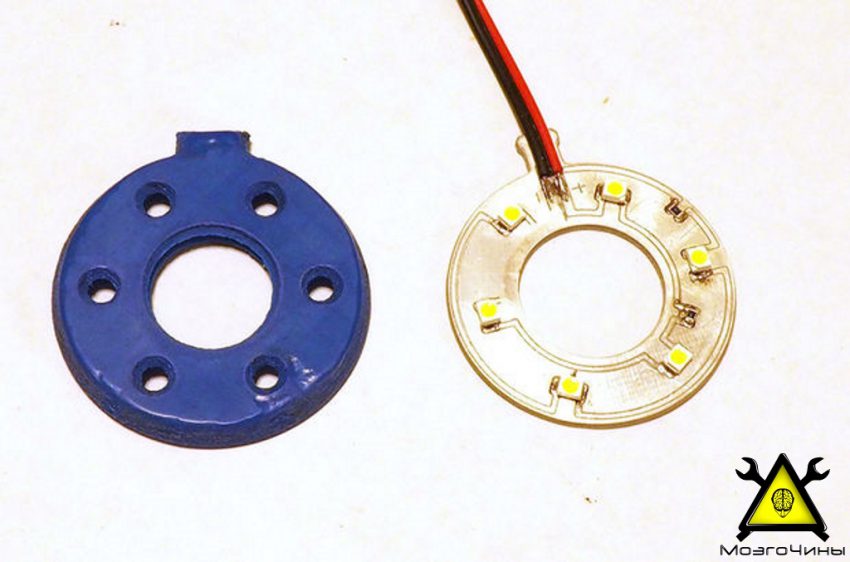

Тестируем печатную плату. Проверяем посадку корпуса, чтобы он подходил к граверу и плате.

Шаг 5: Вклеиваем плату в корпус

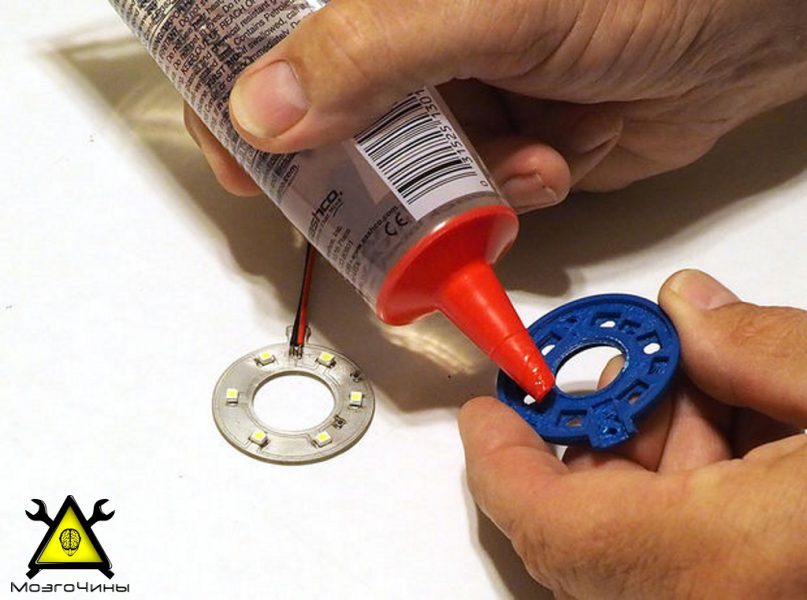

Нанесём немного клея на корпус и закрепим плату небольшими зажимами или прищепками до высыхания клея.

Шаг 6: Установка

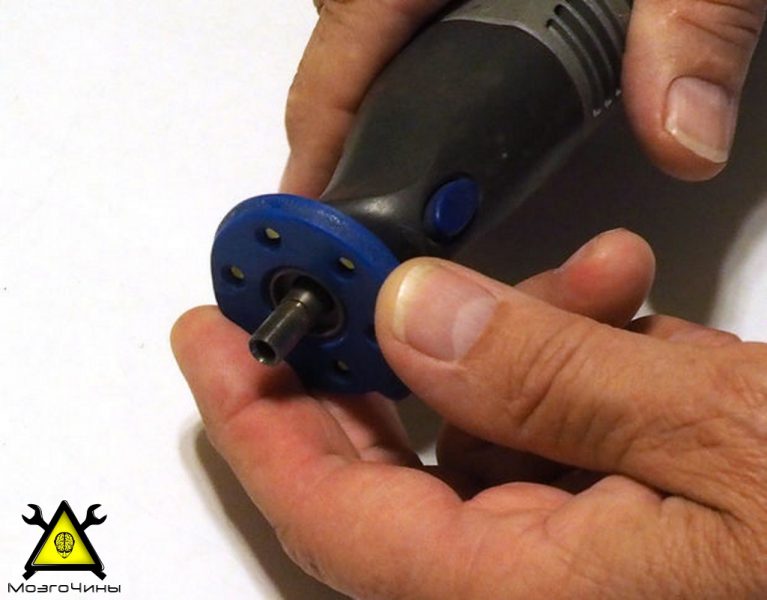

Отвинчиваем пластиковый фиксатор и закручиваем светильник. Толщина самоделки позволяет закрутить назад фиксатор, чтобы в дальнейшем не потерять его.

Шаг 7: Подключение питание

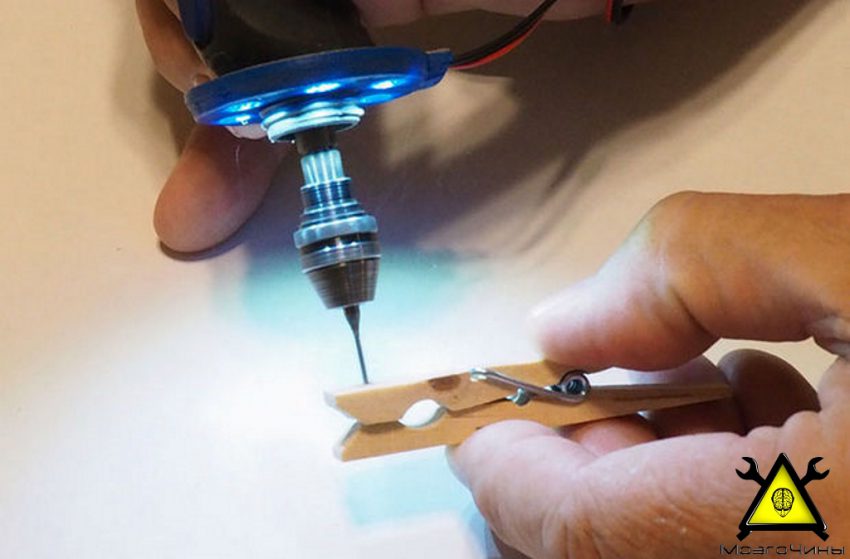

Подключаем питание и начинаем «обкатку». На удивление, светильник и идущие от него провода, ничуть не мешают при работе.

Dremel+LED

Вопрос к читателям. А как вы решаете вопрос «дополнительного освещения»?
