Входить или не входить - вот в чём вопрос

Специально для mozgochiny.ru

Моё почтение! Не так давно, меня попросили сделать небольшой, переносной информационный светильник. Имея лишь ограниченный бюджет и небольшой запас по времени... в итоге получилось такая вот самоделка.

Входить или не входить - вот в чём вопрос

Шаг 1: Светодиодный фонарь

Входить или не входить - вот в чём вопрос

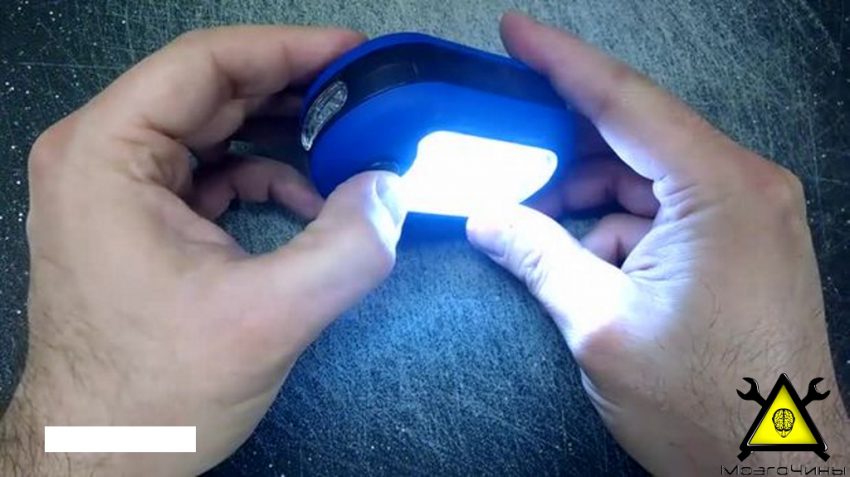

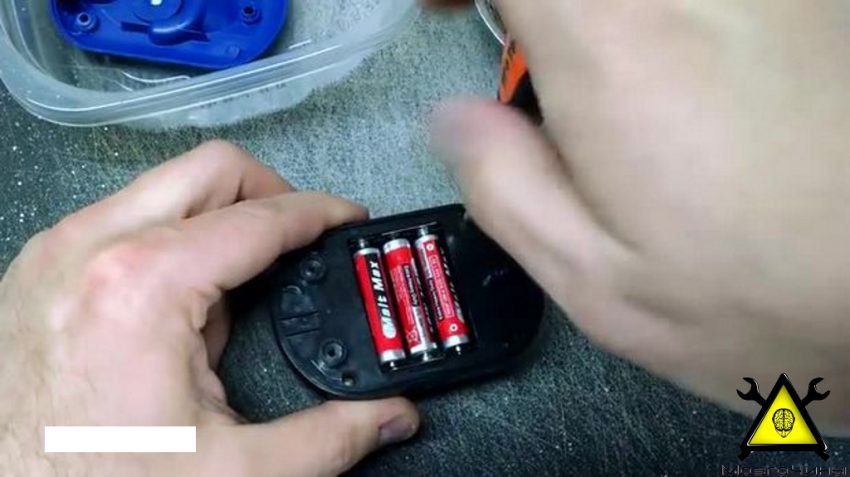

В этом проекте будем использовать небольшой светодиодный фонарик.

Входить или не входить - вот в чём вопрос

Шаг 2: "Остались от козлика рожки да ножки"

Входить или не входить - вот в чём вопрос

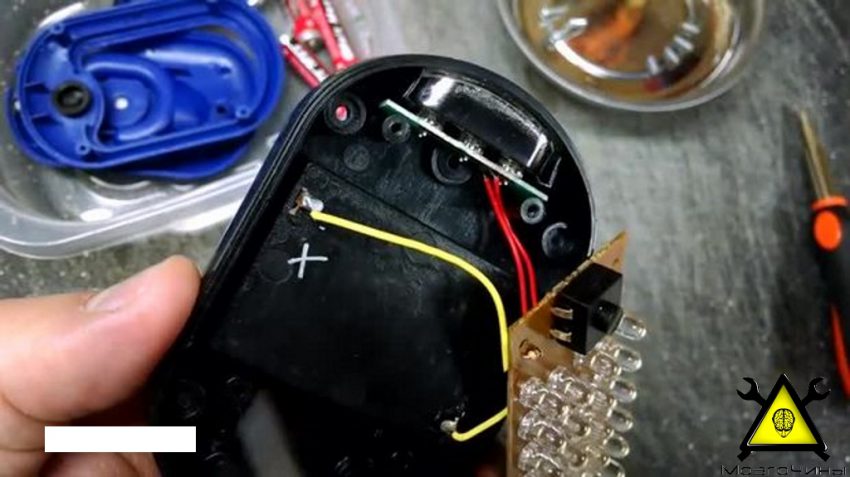

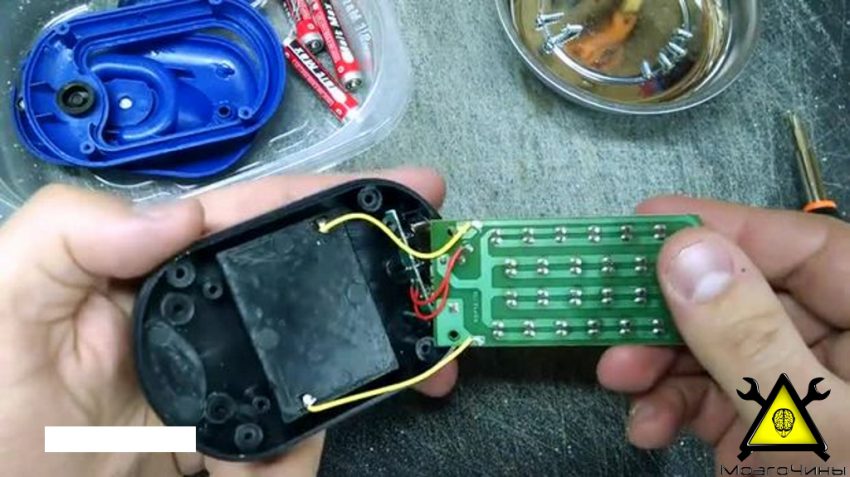

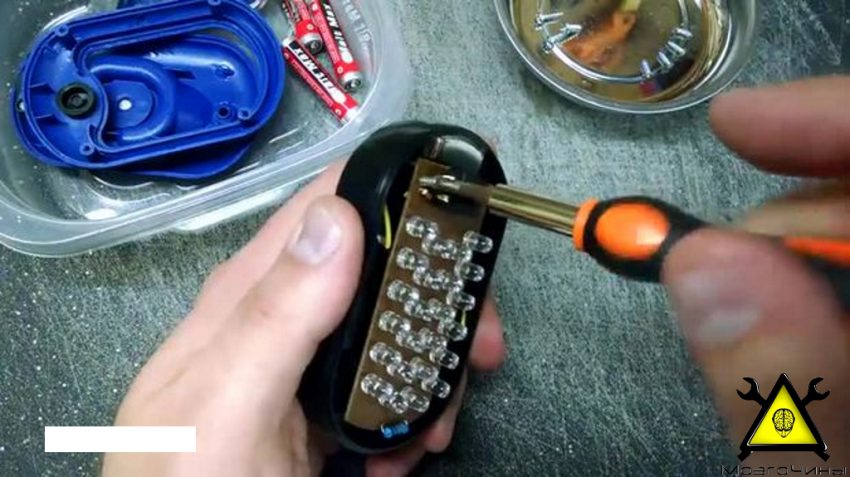

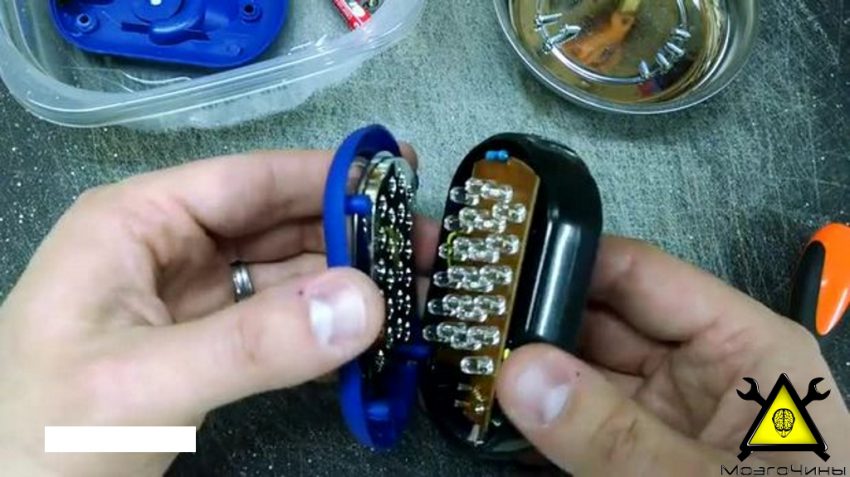

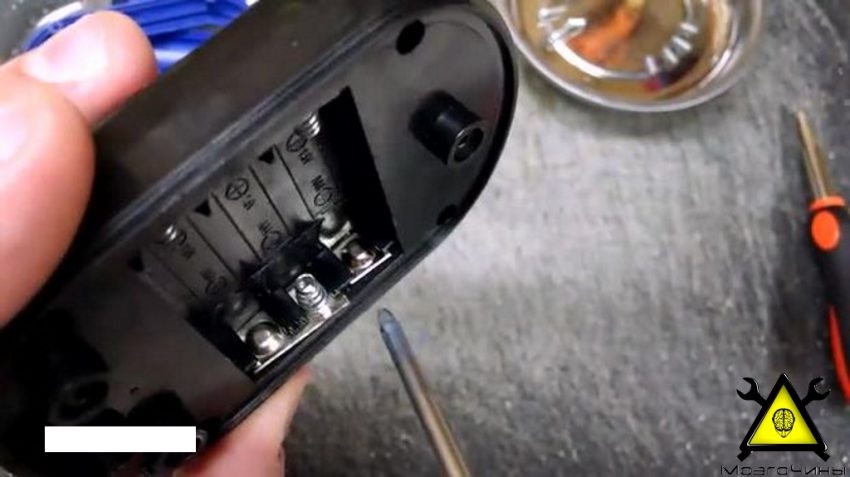

Разберём корпус, открутив плату со светодиодами.

Входить или не входить - вот в чём вопрос

Входить или не входить - вот в чём вопрос

Шаг 3: Полярность светодиодов

Входить или не входить - вот в чём вопрос

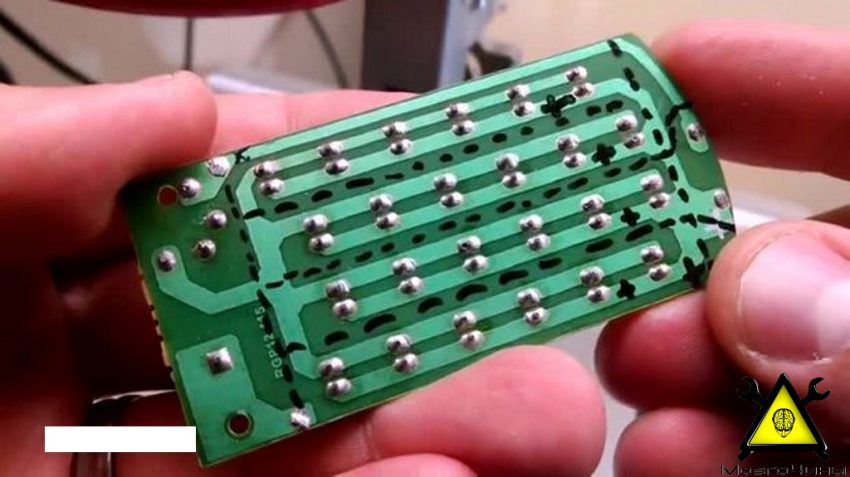

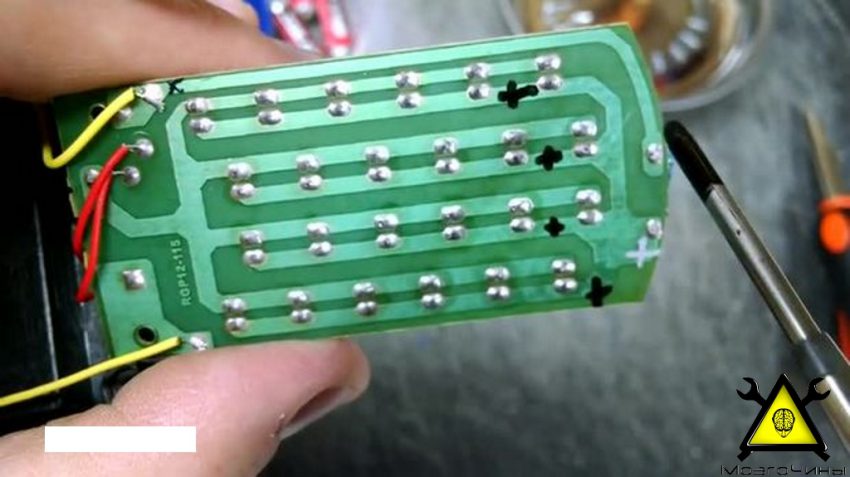

Отметим на плате «плюсовые» дорожки.

Входить или не входить - вот в чём вопрос

Входить или не входить - вот в чём вопрос

После того, как мы разрежем печатную плату, метки помогут идентифицировать выводы светодиодов.

Входить или не входить - вот в чём вопрос

Шаг 4: Доработка освещения

Входить или не входить - вот в чём вопрос

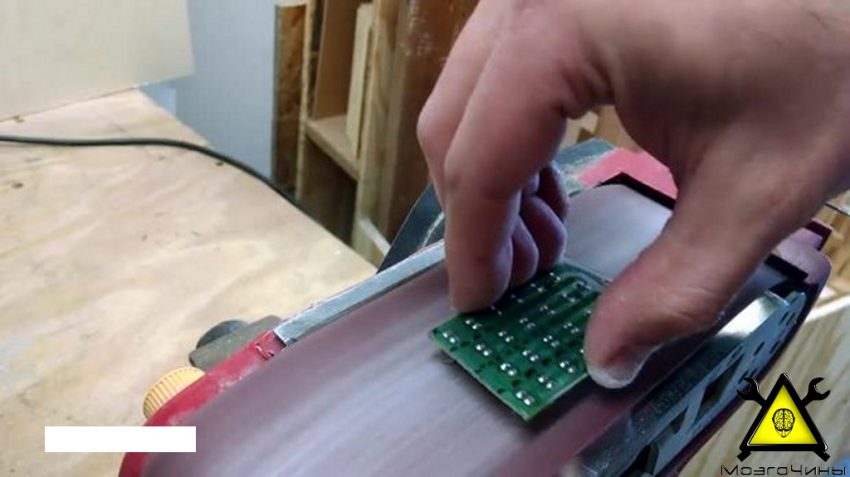

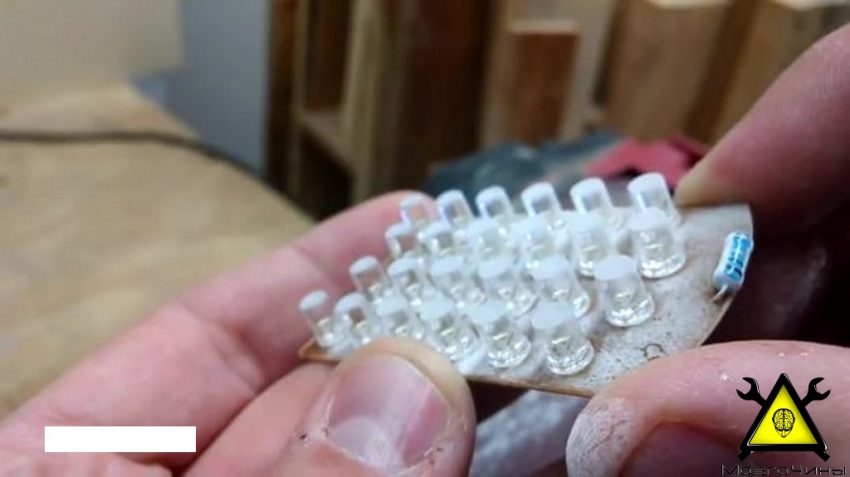

Свет внутри светильника должен быть равномерным и рассеянным (без «точек фокусировки»). Самый простой способ сделать это – сточить линзы светодиодов.

Входить или не входить - вот в чём вопрос

Входить или не входить - вот в чём вопрос

Шаг 5: Распиливаем плату

Входить или не входить - вот в чём вопрос

Поскольку это недорогой фонарик, дорожки на печатной плате расположены только с одной стороны.

Входить или не входить - вот в чём вопрос

Все 24 светодиода подключены параллельно. Это означает, что аноды/катоды светодиодов соединены вместе. На плате они расположены в 4 рядах по 6 светодиодов. Также имеется токоограничивающий резистор, что понижает значение тока, до безопасной величины.

Входить или не входить - вот в чём вопрос

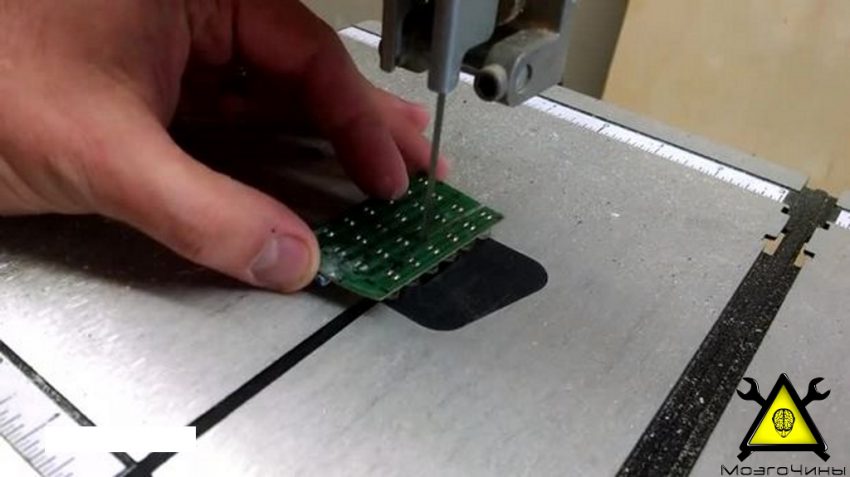

Разрежем плату на части, получив четыре планки со светодиодами. Оставим резистор на одной из полосок. Это упростит работу, поскольку резистор уже впаян в цепь.

Шаг 6: Соединяем полоски

Входить или не входить - вот в чём вопрос

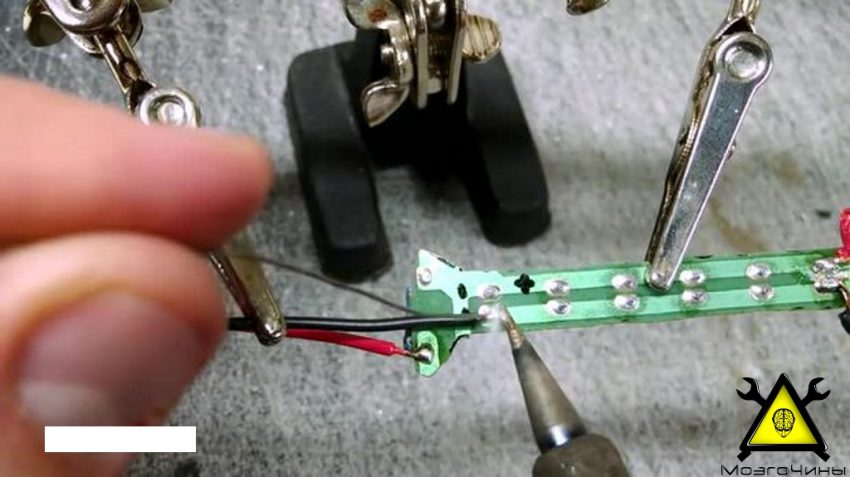

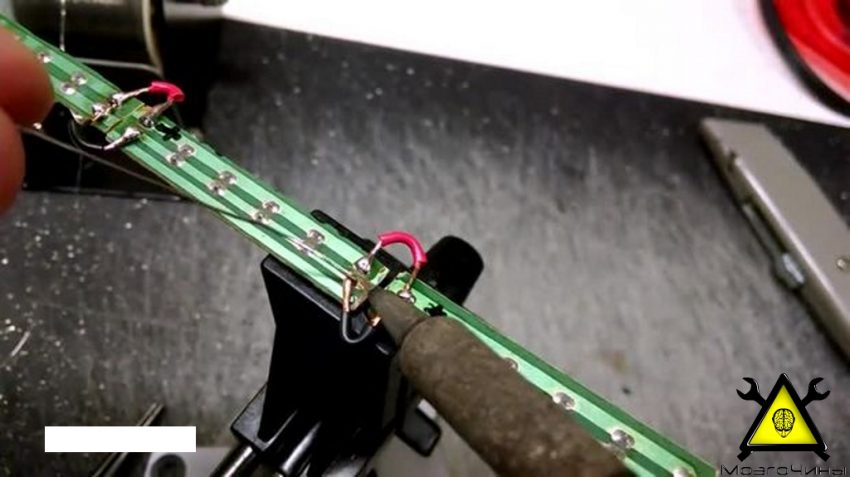

Соединяем светодиодные полоски согласно полярностям. Полоса с резистором запаивается в последнюю очередь. На эту же полосу припаиваем два длинных провода для подачи питания.

Входить или не входить - вот в чём вопрос

После того, как всё подключено, можно протестировать цепь, подав питание на схему.

Входить или не входить - вот в чём вопрос

Шаг 7: Закрепляем полосу

Входить или не входить - вот в чём вопрос

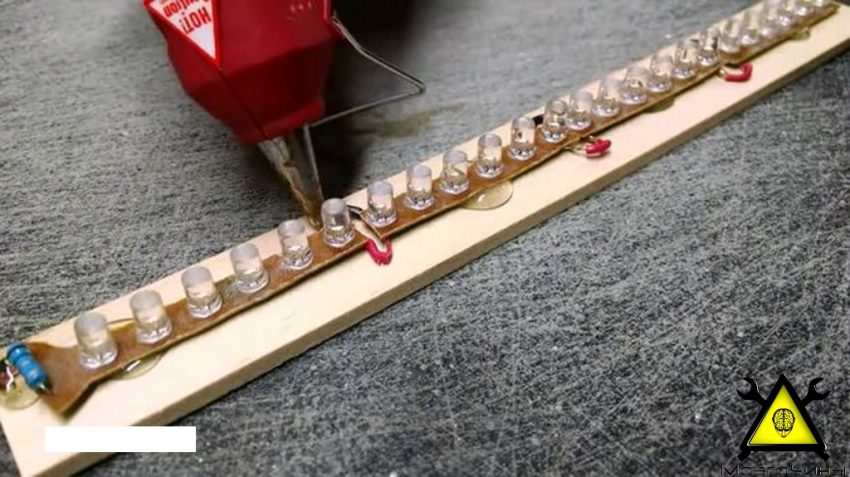

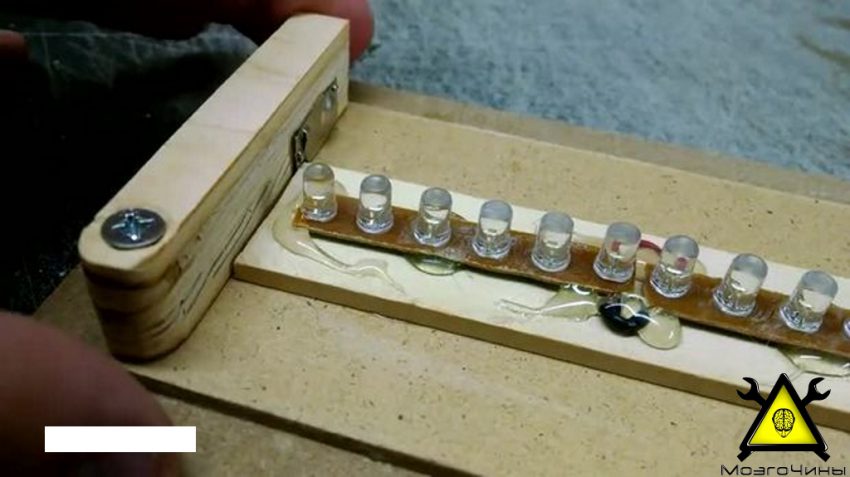

Закрепим спаянную светодиодную полосу на деревянной рейке термоклеем.

Шаг 8: Доработка выключателя

Входить или не входить - вот в чём вопрос

Выключатель, который установлен на фонарике, предназначен для включения двух разных источником света. Алгоритм работы следующий:

  • Выкл;
  • Вкл фонарик 1;
  • Выкл;
  • Вкл фонарик 2.

Входить или не входить - вот в чём вопрос

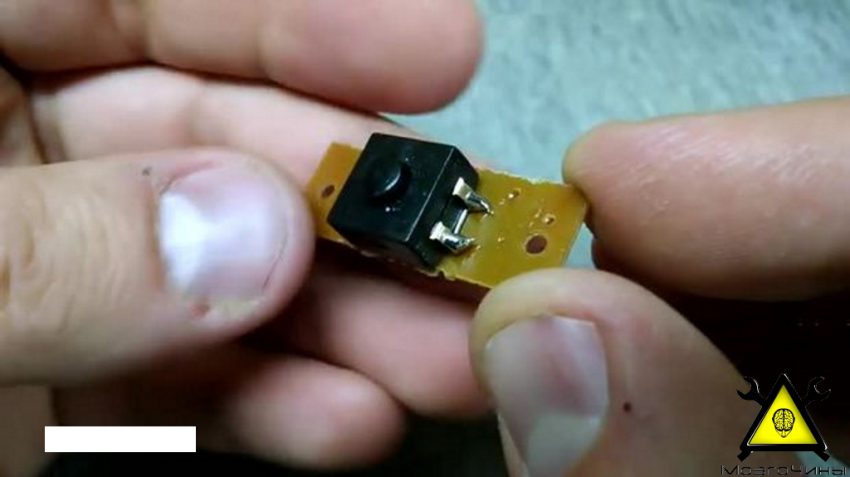

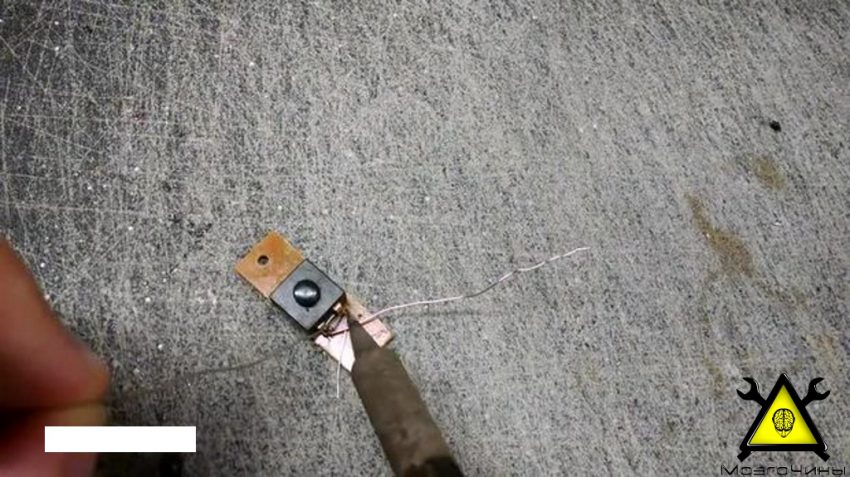

Но поскольку у нас всего один источник, запаяем перемычку на два вывода, расположенных на одной стороне выключателя. После проделанной операции, алгоритм будет следующим:

  • Выкл;
  • Вкл;

Шаг 9: Изготавливаем корпус

Входить или не входить - вот в чём вопрос

Входить или не входить - вот в чём вопрос

Входить или не входить - вот в чём вопрос

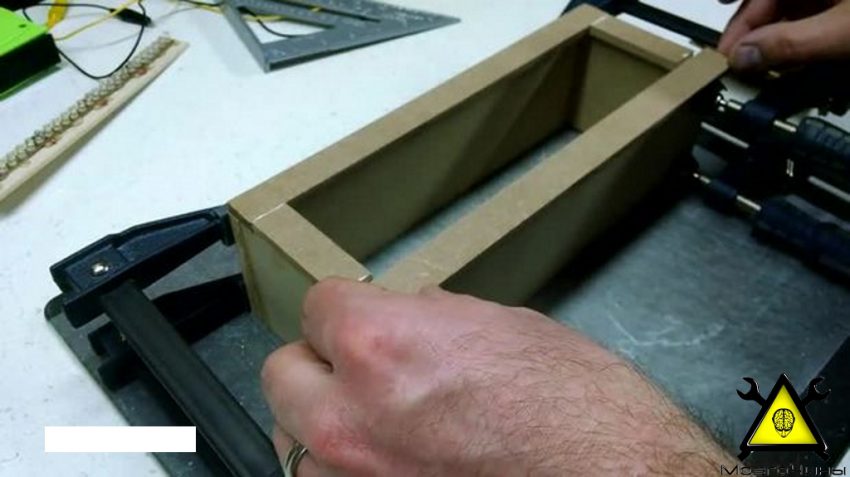

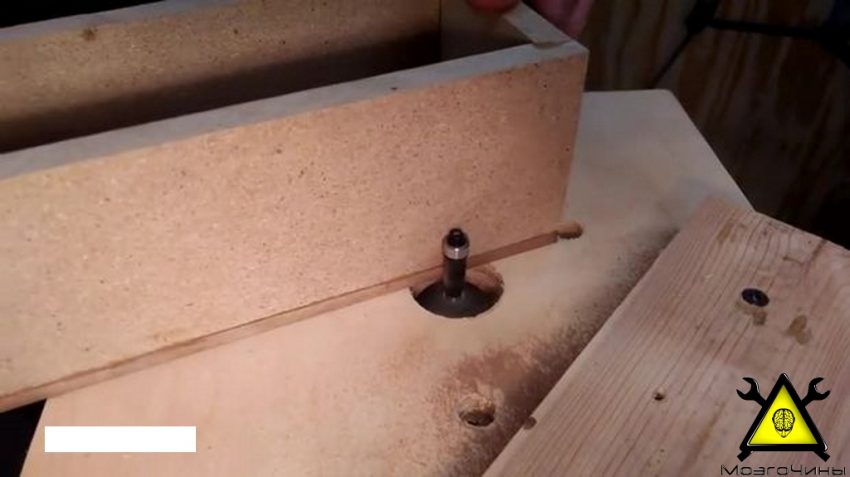

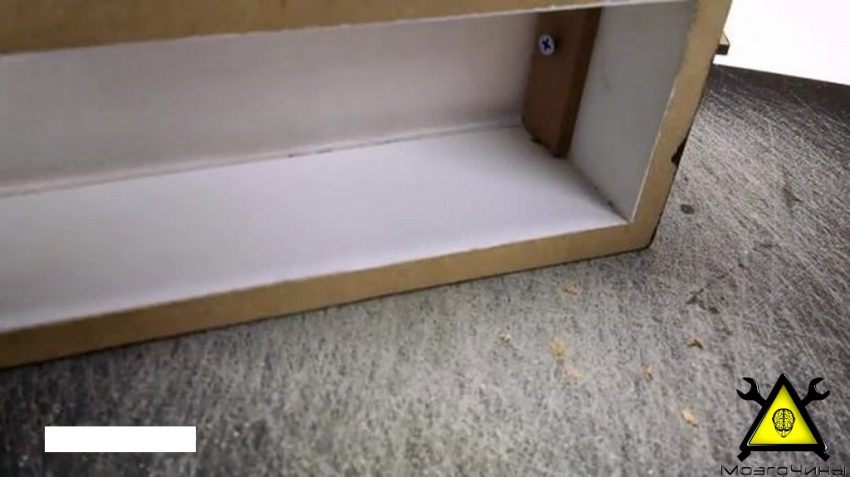

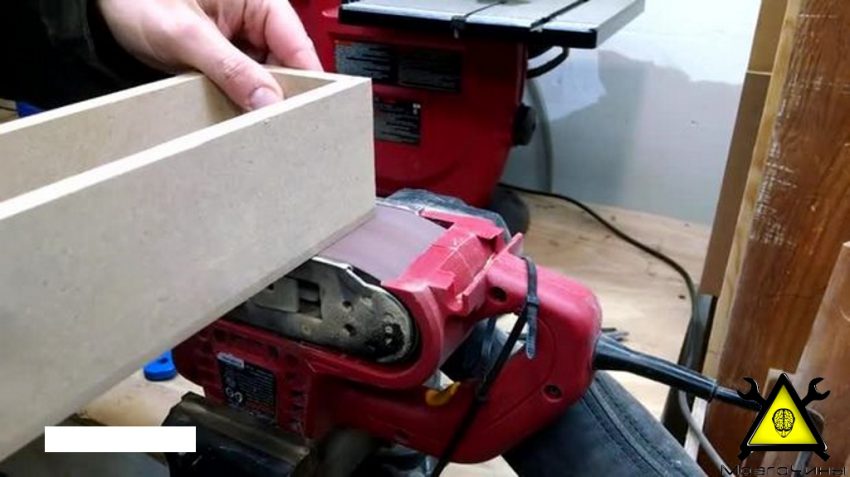

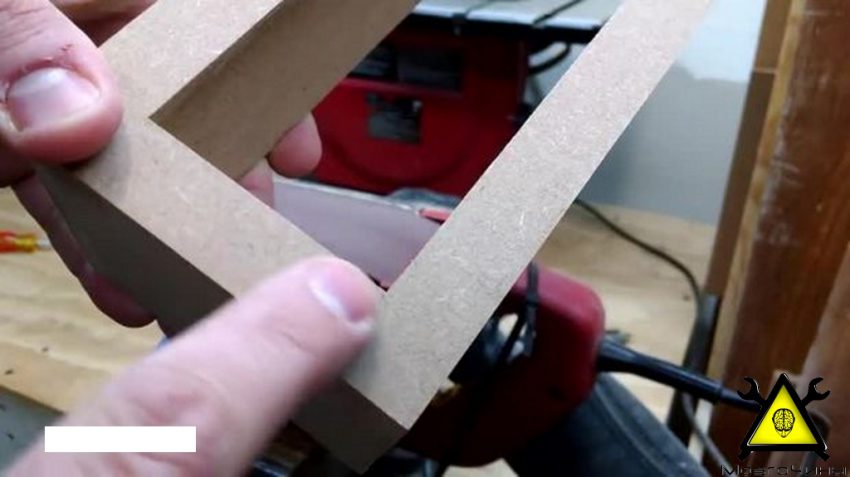

Материал, из которого изготовлен корпус – 12 мм MDF, собранный при помощи столярного клея. Спереди наклеим небольшую рамку, изготовленную из полосок шириной 19 мм, нарезанных из 6 мм MDF. После того, как рамка высохнет, обрежем её края заподлицо. Затем прошлифуем все поверхности и проклеенные соединения на шлифовальной машинке.

Входить или не входить - вот в чём вопрос

Входить или не входить - вот в чём вопрос

Шаг 10: Задняя стенка и батарейный отсек

Входить или не входить - вот в чём вопрос

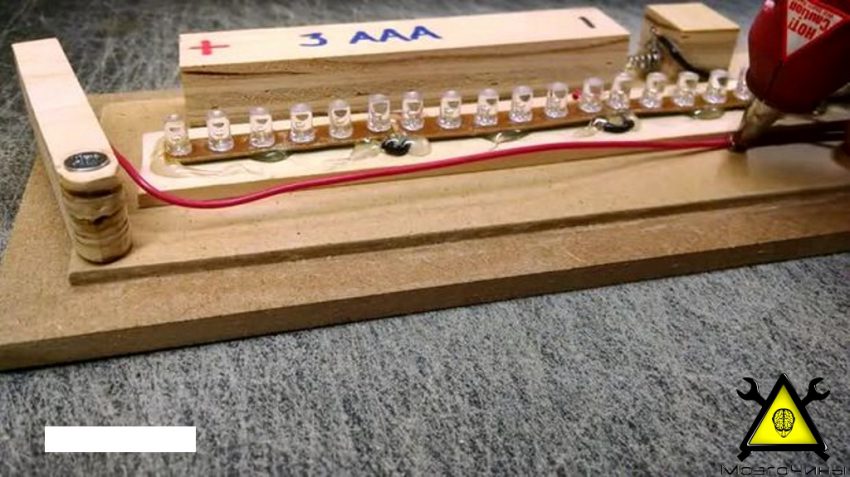

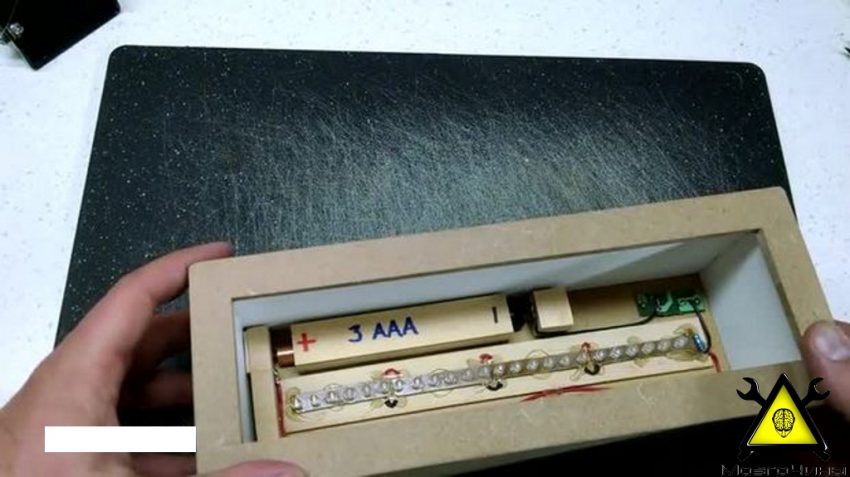

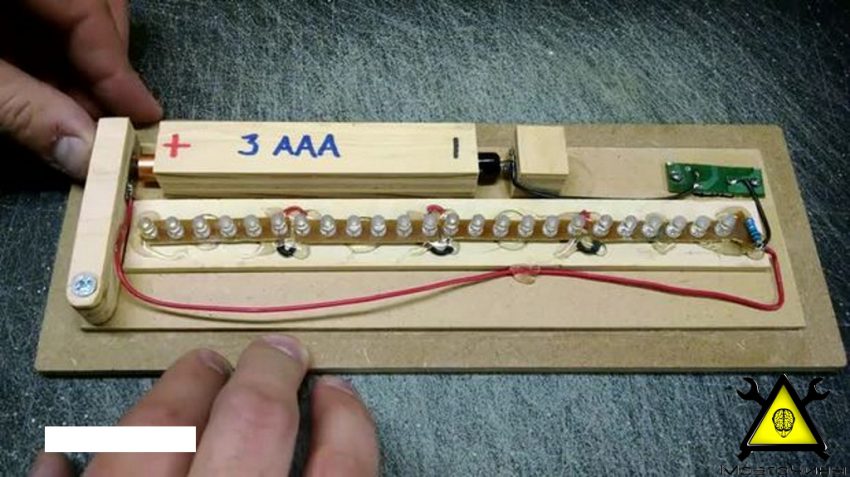

Задняя стенка изготовлена ​​из двух небольших листов MDF, склеенных вместе. Её конструкция обеспечивает плотное прилигание к стенкам корпуса. Светодиодная лента установлена в центре. Батарейный отсек был изготовлен из обрезков древесины и рассчитан под три батарейки типа AAA.

Входить или не входить - вот в чём вопрос

Входить или не входить - вот в чём вопрос

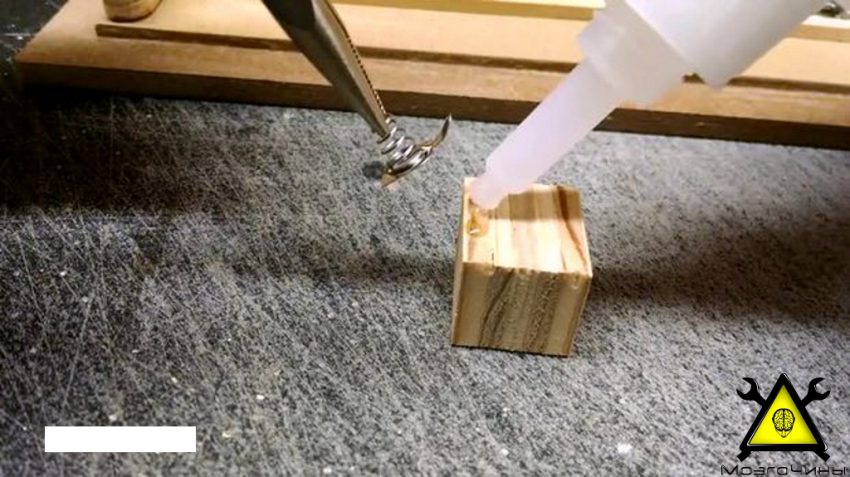

Плюсовая клемма из фонарика приклеена к брусочку, который крепится на винте. Это позволит пользователю устанавливать/заменять батарейки. Минусовая клемма также установлена на брусочке.

Входить или не входить - вот в чём вопрос

Входить или не входить - вот в чём вопрос

Шаг 11: Установка выключателя

Входить или не входить - вот в чём вопрос

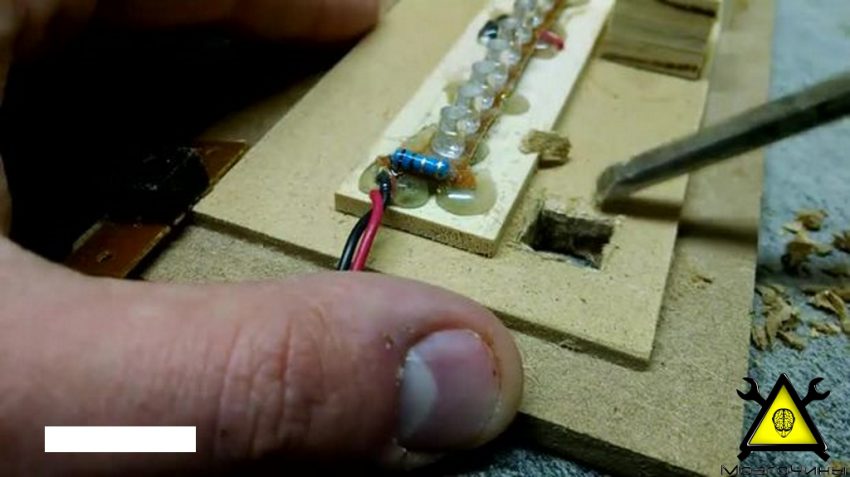

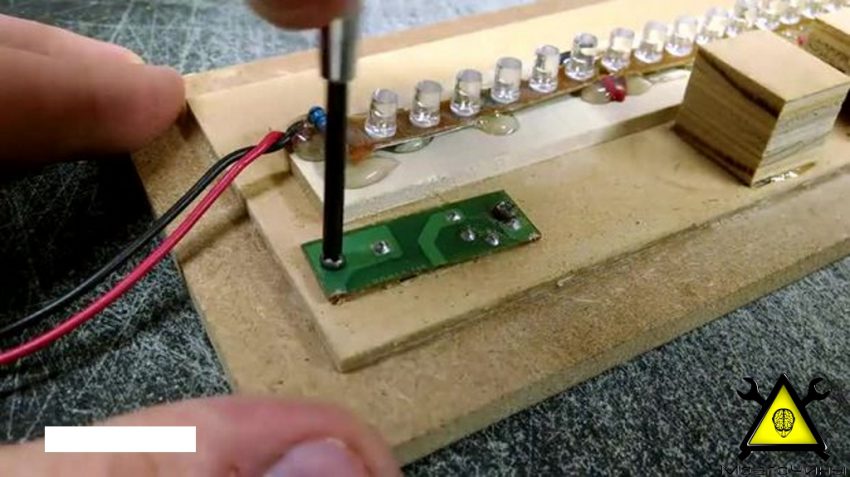

Просверлим отверстие в задней крышке, а затем, используя стамеску, выберем квадрат со стороной 12 мм, чтобы в нём поместился выключатель. Как только всё будет установлено, зафиксируем плату с помощью двух винтов из разобранного фонаря.

Входить или не входить - вот в чём вопрос

Шаг 12: Соединяем элементы цепи

Входить или не входить - вот в чём вопрос

Входить или не входить - вот в чём вопрос

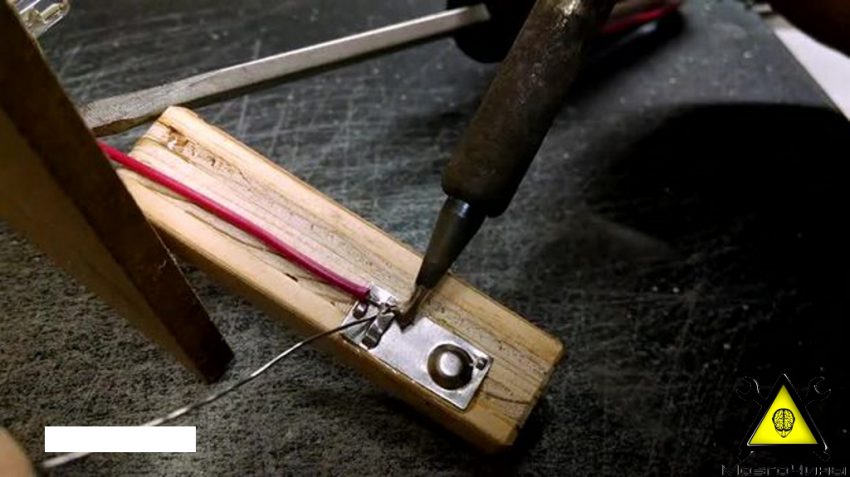

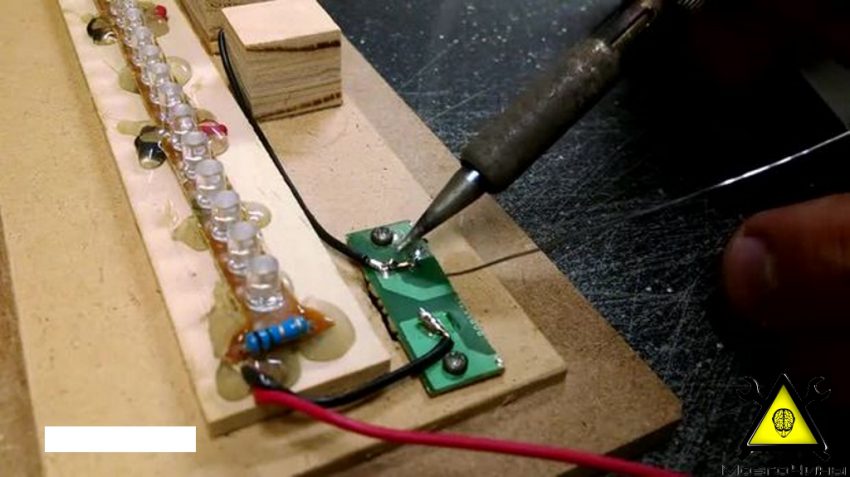

«Плюсовой» провод припаяем к плюсовой клемме батарейного блока.

Входить или не входить - вот в чём вопрос

Входить или не входить - вот в чём вопрос

«Минусовой» провод припаиваем сначала к выключателю, а затем к минусовой клемме батарейного блока.

Входить или не входить - вот в чём вопрос

Входить или не входить - вот в чём вопрос

Шаг 13: Установка оргстекла

Входить или не входить - вот в чём вопрос

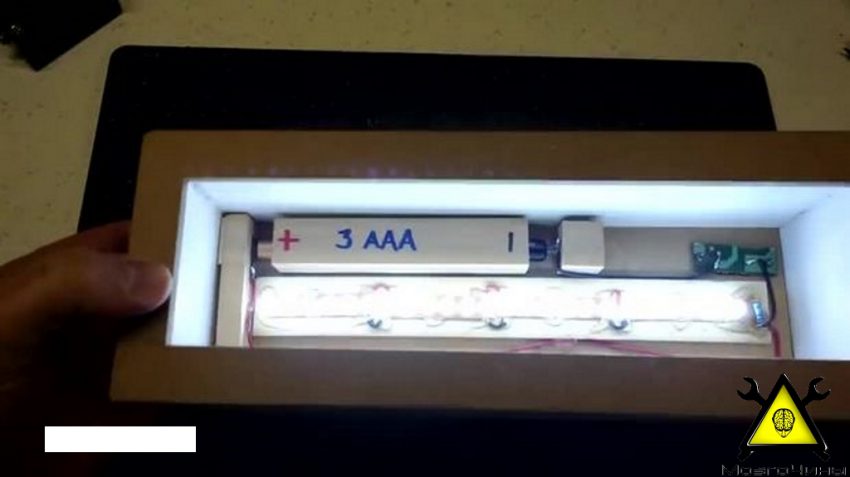

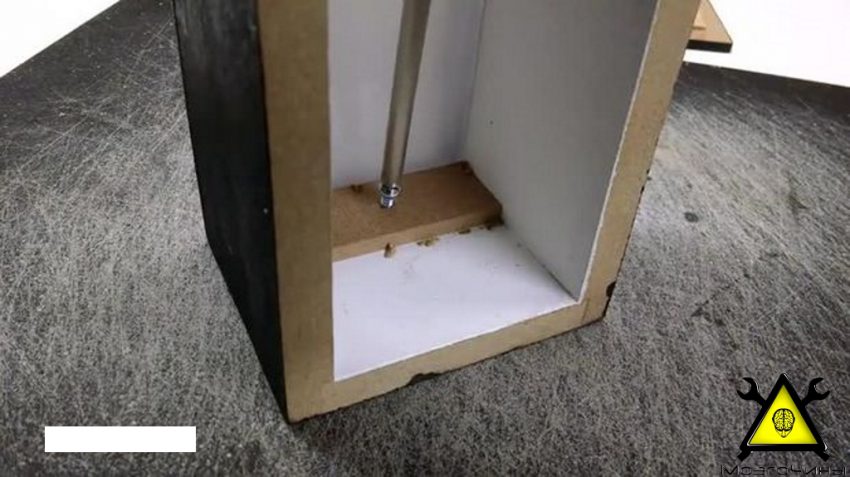

Текст не должен быть отчётливо виден при выключенном светильнике. Чтобы сделать оргстекло менее прозрачным, отшлифуем оба листа с помощью шлифовальной машинки. После вставки пластиковых панелей, добавим два небольших брусочка, прикрученных к основной раме. Это обеспечит надежно крепление и по-прежнему позволит легко заменить деталь, если это потребуется.

Входить или не входить - вот в чём вопрос

Шаг 14: Фиксируем заднюю панель

Входить или не входить - вот в чём вопрос

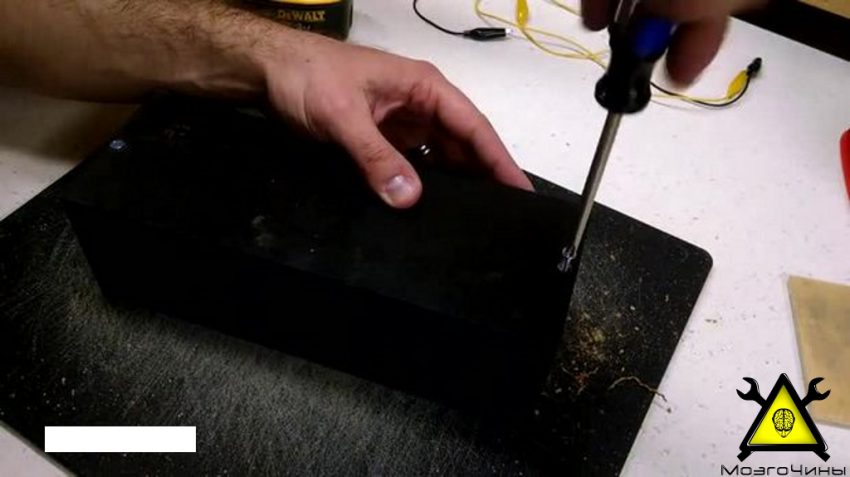

Чтобы закрепить заднюю крышку, просверлим два небольших отверстия, а затем закрутим в них потайные шурупы.

Шаг 15: Готово!

Входить или не входить - вот в чём вопрос

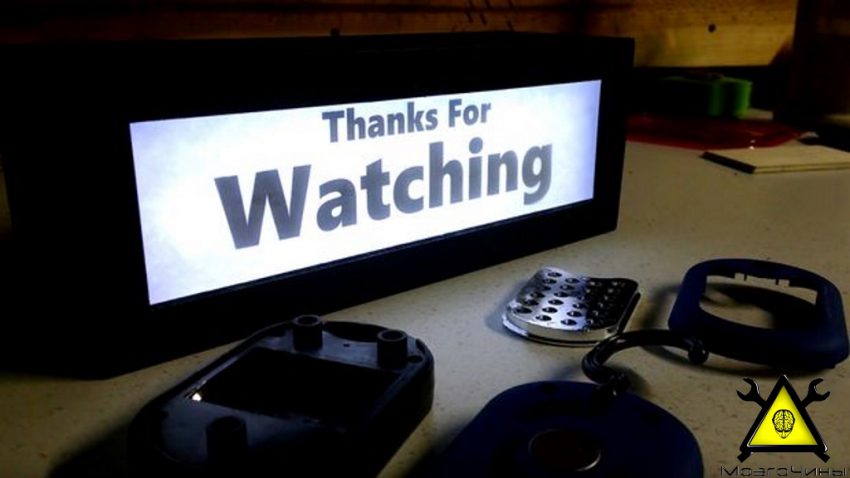

Распечатаем текст на листе бумаге и закрепим его между листами пластика.

Спасибо за внимание!
