Высоковольтная лампа в стиле Steampunk своими руками

Перевел Creator для mozgochiny.ru

Привет всем мозгочинам! В сегодняшнем проекте мы будет создавать высоковольтную лампу в стиле Steampunk с использованием ионной трубки Гейслера.

F2CN6SNIKU0CBRW.LARGE

Для ее работы требуется напряжение 5 000 В и ток 10 мА. В качестве драйвера используется трансформатор Тесла. Вокруг трубки будет вращаться специальный каркас для защиты от прикосновения. Давайте приступим!

Основные компоненты:
1. Ионная рубка Гейслера
2. Ультрафиолетовая лампа
3. Источник перемещения/вращения
4. Неоновые лампы
5. Переключатель вкл/выкл

Сопутствующие компоненты:
— Несколько латунных разделителей
— Неоновые лампы
— Трансформатор Тесла
— Источник электропитания 12 В/2 A
— Тонкие кабели
— 5 микропереключателей вкл/выкл
— 5 клавиш от старой печатной машинки
— 3 модуля фотовспышек из старого фотоаппарата (для неоновых ламп)
— Латунные ножки
— Деревянная заготовка из тополя
— 3 редукторных микродвигателей
— Латунные шестерни
— Триод
— Медные трубки 3,4,5,6 мм
— 5 вилок штекерного типа
— Понижающие преобразователи для микродвигателей
— Трубка Гейслера
— Ультрафиолетовый светодиод и резистор под напряжение 12 В (номинал 430 Ом)
— Клеящие вещества
— Зубчатый ремень привода
— Прибор для измерения тока
— Сернистое желеобразное вещество, сернистая и азотная кислота для придания цвета

Шаг 1: Вращающийся держатель для трубки Гейслера

FVXMHNNIKU0CAJ4.LARGE

FMJN6RGIKU0CAM8.LARGE

F85GM05IKU0CAOZ.LARGE

FZO7XWNIKU0CAQI.LARGE

F057R49IKU0CAQP.LARGE

FBXJX4HIKU0CAFO.LARGE

FPQ3ZTAIKU0CAQU.LARGE

Приклейте шарикоподшипники и латунные разделители к латунной розетке с помощью клея марки 2 K Resin.
Это совсем не сложно, если у вас подобраны надлежащие компоненты.

Шаг 2: Ножки

F7PWRBCIKU0CK4R.LARGE

F6IZ29WIKU0CKQR.LARGE

FQP9LH9IKU0CB7V.LARGE

F4T0JZOIKU0CB98.LARGE

F6RCAOHIKU0CB9C.LARGE

FUTE9Q2IKU0CB9L.LARGE

Вырежьте ножки. В идеальном случае можно использовать массивное латунное основание от старого светильника. Наденьте защитную маску, поскольку при обработке данного компонента образуется много латунной пыли.

Придайте цвет ножкам с помощью сернистого вещества и азотной кислоты.

Шаг 3: Измерительный инструмент

FP0ZCHXIKU0CAVS.LARGE

FHI7UFJIKU0CAVT.LARGE

F5R3J7BIKU0CAX9.LARGE

FB6LYGEIKU0CB13.LARGE

FB1STNAIKU0CB2L.LARGE

Я взял корпус от старого манометра.

Выньте измерительную часть манометра и замените ее на амперметр. Впоследствии он будет показывать ток трансформатора Тесла. Небольшой 3 мм оранжевый светодиод предназначен для подсветки. Подключите его через токоограничивающий резистор к источнику питания напряжением 12 вольт. Подберите латунные украшения для корпуса.

Шаг 4: Припаивание каркаса для неоновых ламп

FWGUDHAIKU0CARG.LARGE

F38C1QBIKU0CARH.LARGE

FEUOTIRIKU0CASU.LARGE

FP2BMMGIKU0CATX.LARGE

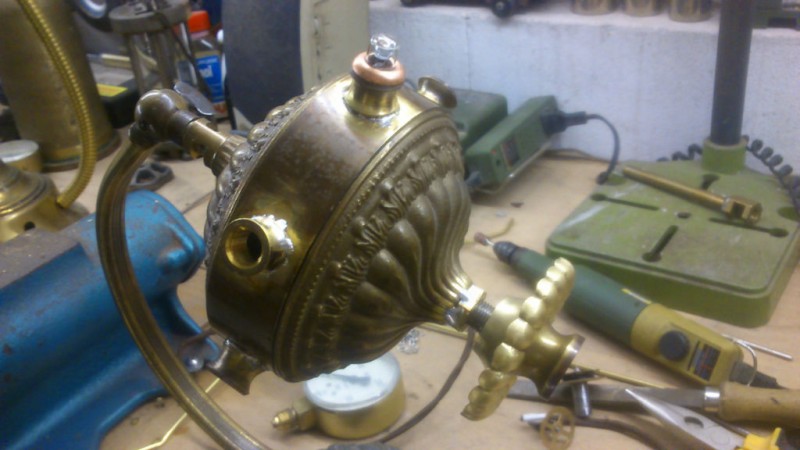

Теперь возьмем латунные каркасы и припаяем их на латунное кольцо. Оставим место для небольших неоновых ламп, подключаемым впоследствии.

Шаг 5: Изготовление кнопок

F5FORI7IKU0CADI.LARGE

FVZJ9NHIKU0CAAR.LARGE

Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.

FEA7NG0IKU0CB9X.LARGE

FABO8JJIKU0CB9O.LARGE

FTQ93HFIKU0CBA5.LARGE

FL2LCYXIKU0CB9Y.LARGE

Сделайте кнопки. Для этого вам понадобится старая печатная машинка. Подрежьте кнопки под верхней частью и приклейте к так называемым вилкам штекерного типа. 6 мм латунные трубки служат идеальными направляющими.

Шаг 6: Высокое напряжение

FTNCES8IKU0CB5L.LARGE

FP7MW73IKU0CPPP.LARGE

В моем распоряжении оказался трансформатор Тесла. Вы можете сгенерировать выходные напряжения благодаря различным входным напряжениям.
Я использовал входное напряжение 12 вольт и в соответствии со схемой получил на выходе 5 000 вольт. Именно такое напряжение нам и нужно!

ВНИМАНИЕ!!!
Выполняйте данную часть проекта с особой осторожностью!!! Опасность поражения электрическим током!!!
Данный трансформатор может выдавать на выходе напряжение до 15 000 вольт!!!
Четко осознавайте, что вы делаете в данную минуту!!!

Шаг 7: Корпус

FFHL8Y7IKU0CB47.LARGE

FBLGFXVIKU0CB5J.LARGE

F7DCNA3IKU0CBB3.LARGE

FKN7FSTIKU0CBAH.LARGE

FN5ITESIKU0CB2M.LARGE

F9E6KW8IKU0CB46.LARGE

Теперь сделаем корпус из тополя. Придайте форму в соответствии с вашими предпочтениями.
Далее покрасьте морилкой.

Используйте стальной ручной маховик, который служит в качестве регулятора скорости вращения каркаса. Приклейте к винтовому концу надлежащий потенциометр. Ультрафиолетовый светодиод располагается в середине. Он будет освещать урановую стеклянную спиралевидную часть ионной трубки Гейслера и создавать свечение.

Шаг 8: Неоновые лампы

F71QEH6IKU0CTG8.LARGE

F49TTV3IKU0CBJS.LARGE

FBHWX5JIKU0CBAY.LARGE

F8NMJQ0IKU0CB01.LARGE

F4B5N5IIKU0DG9U.LARGE

F17BOCQIKU0DGTM.LARGE

F2DBQM3IKU0DH3J.LARGE

Теперь нам понадобятся модули от старого фотоаппарата.

ВНИМАНИЕ!!!
Обращайтесь с данными модулями с особой осторожностью.
Они очень опасны, поскольку генерируют высокий ток.
Используйте свою копию на ваш страх и риск!

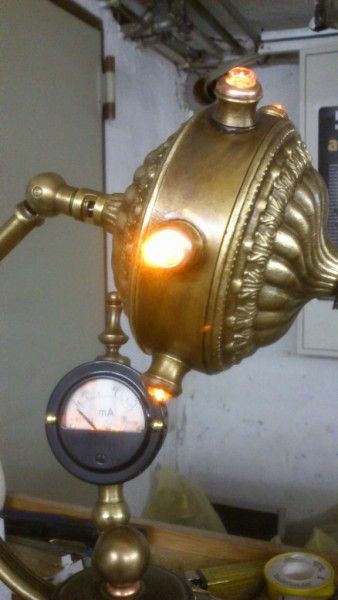

Один модуль обслуживает 3 неоновые лампы, подключенные последовательно. Одна зеленая лампа будет отображать режим включения/выключения.

Подключите отдельные компоненты к переключателям. Установите двигатели, зубчатые передачи и другие элементы орнамента. Используйте зубчатый ремень привода и колесо для зубчатого ремня.

Шаг 9: Конечный результат

FSI2C3TIKU0CBKI.LARGE

F6RWRU4IKU0CBKY.LARGE

F39VZRLIKU0CBLC.LARGE

F72F0WHIKU0CBL8.LARGE

FO7CE50IKU0CBLM.LARGE

FZNLCTRIKU0CBRL.LARGE

FHIIN4CIKU0CBQX.LARGE

FGY1P1LIKU0CBUG.LARGE

Используйте всю вашу фантазию для придания лампе требуемого внешнего вида!

Желаю удачи!

(A-z Source)
