Доброе время суток. Представляю вниманию мозгочинов статью о том, как сделать статуэтку механизированного купидона своими руками.

0

1

Шаг 1:

2

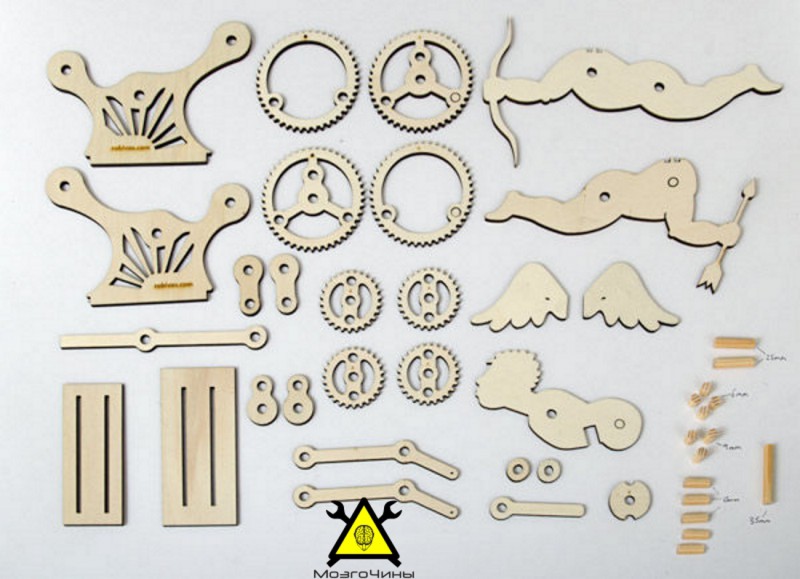

Все детали вырезаны из 3 мм фанеры. Также нам будут нужны дюбеля диаметром 6 мм и длиной:

  • 6 мм x 4 шт;
  • 9 мм x 3 шт;
  • 15 мм x 5 шт;
  • 25 мм х 2 шт;
  • 35 мм x 1 шт.

Шаг 2:

3

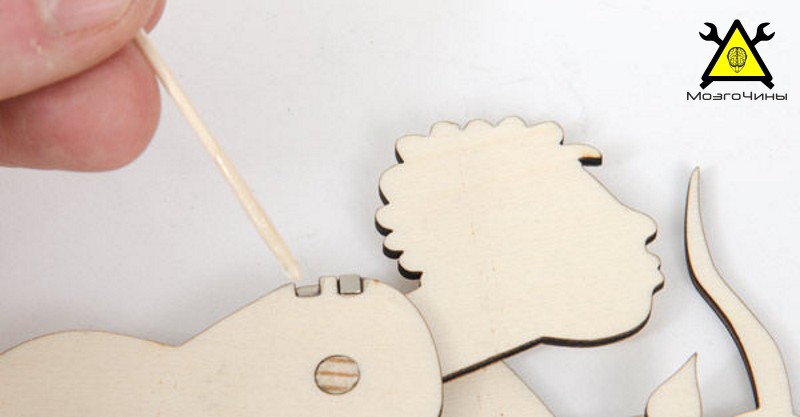

Для начала установим два 9 мм дюбеля в одну из сторон тела. Они должны плотно заходит в вырезанные отверстия. Приклеиваем средину тела, а затем устанавливаем на место другую сторону купидона.

4

5

Шаг 3:

6

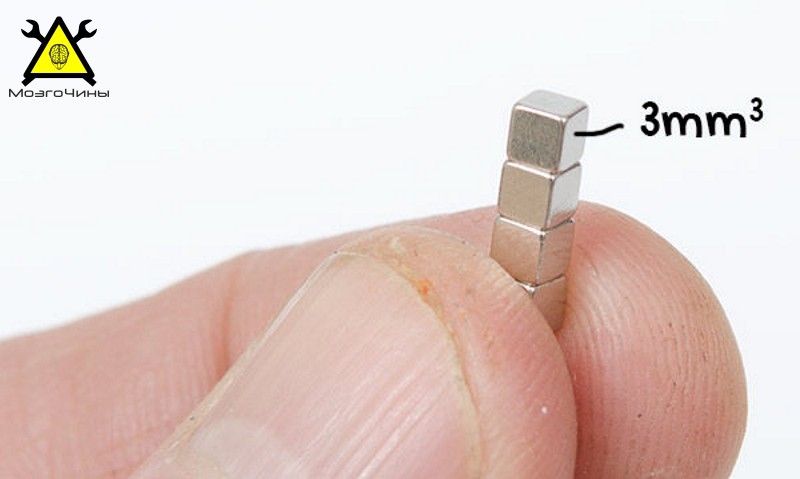

Возьмём четыре 3 мм кубические неодимовых магнита и закрепим их на крыльях.

7

Приклеиваем магниты (в отверстия  корпуса) с помощью эпоксидного клея.

8

Шаг 4:

10

11

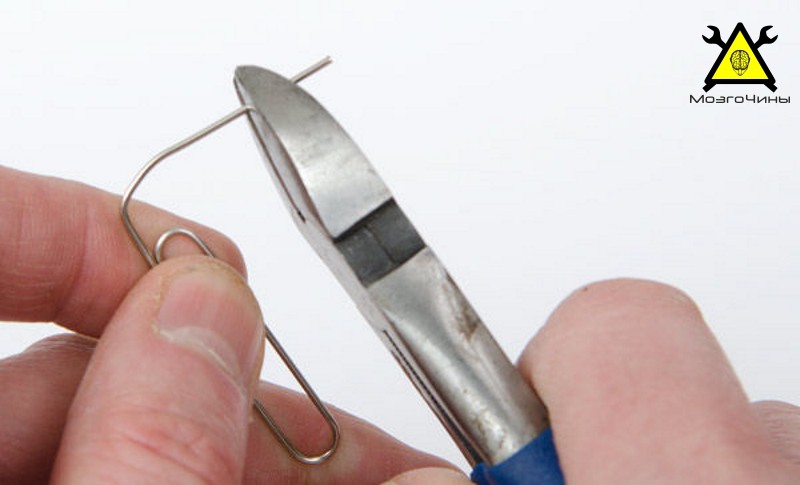

Откусываем кусачками конец канцелярской скрепки. Просверливаем два маленьких отверстия в торцах крыльев. Сгибаем проволоку скобкой и приклеиваем её эпоксидной смолой.

12

13

Шаг 5:

14

Изготовим из скрепки U-образные скобки и приклеим их в отверстия на крыльях.

Шаг  6:

15

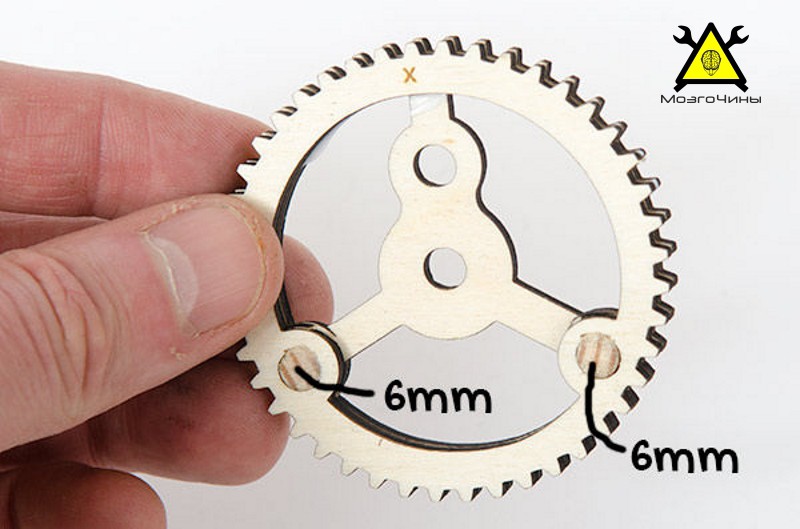

Обратите внимание, что более крупные шестерни помечены «х» и «O». Соединим вместе пару «Х» клеем и двумя 6 мм дюбелями. Дюбеля должны быть заподлицо с  поверхностью шестерни. При необходимости сточим их. Повторим тоже с шестерней «O». Устанавливаем зубчатую шестерню на место с помощью 15 мм дюбелей (с обеих сторон)

16

Шаг 7:

18

Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.

Устанавливаем шток на дюбель. Затем прикрепляем другую шестерню на место. Шток должен свободно вращаться.

Шаг 8:

19

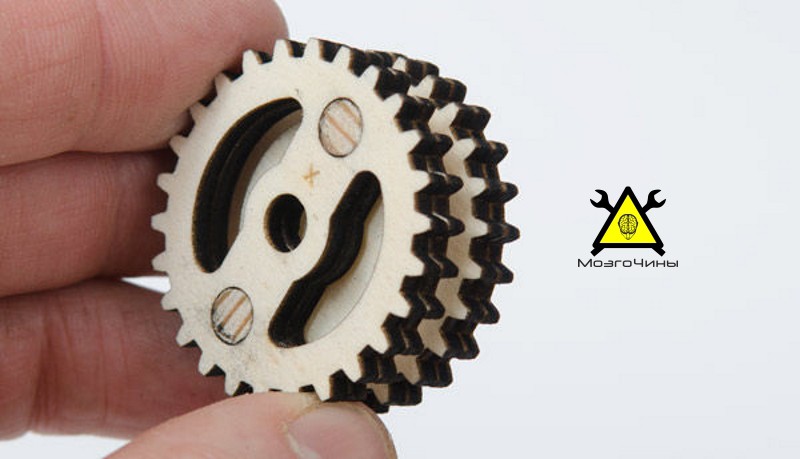

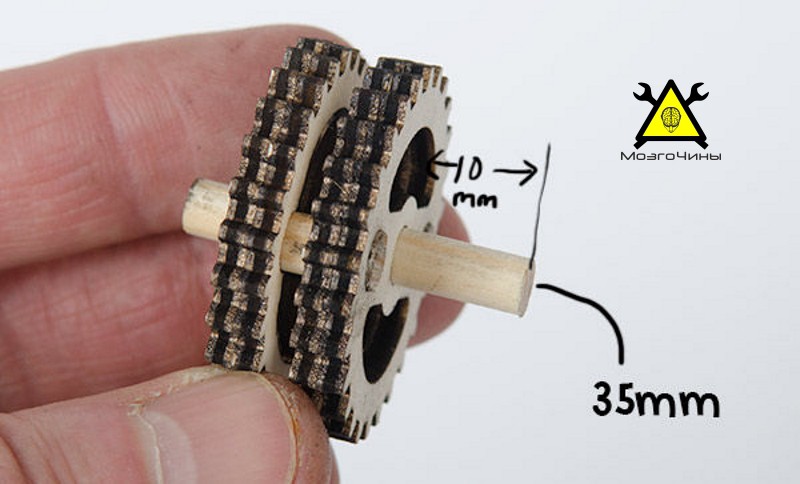

Соединим вместе две звездочки и внутреннею передачу двумя 15 мм дюбелями. Добавляем две другие звёздочки. Устанавливаем 35 мм дюбель через зубчатое колесо так, чтобы он выступал примерно на 10 мм с одной стороны.

20

22

Шаг 9:

24

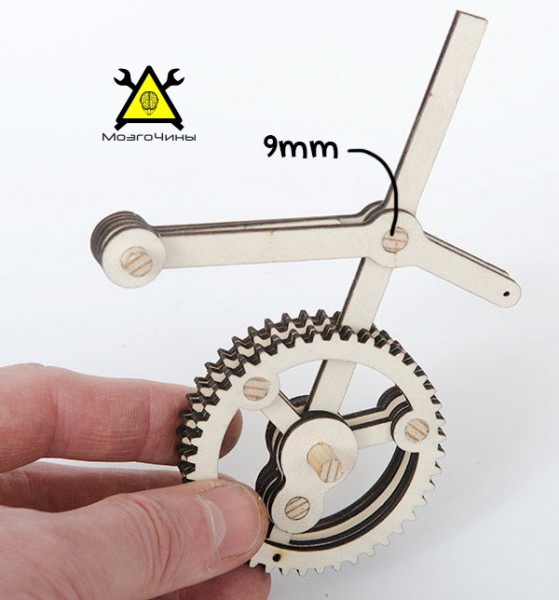

Собираем сцепление, тщательно склеивая всё вместе. Соединяем сцепление 9 мм дюбелем. Убедитесь, что всё свободно качается вверх и вниз.

25

Шаг 10:

27

Устанавливаем одну из двух сторон на базовую часть. Устанавливаем сцепление и зубчатое колесо, которое взаимодействует с малой шестерней, что установлена в отверстие  боковой части. Прикрепляем ножку с другой стороны.

28

29

Шаг 11:

30

32

Изготовим два рычага для крыльев из выпрямленных скрепок. Тело при движении двигается в сторону малой шестерни. Вставляем два рычага в отверстия на концах сцепления.

33

Шаг 12:

34

Прикрепляем крюк к петле, что находится на крыле. Поднимем крыло вверх так, чтобы оно встало на место (на магнитах). Повторяем процесс и с другим крылом.

35

36

Шаг 13:

38

Устанавливаем ручку на вал  малой шестерни. Поделка готова.

Крутим за ручку и наблюдаем за полётом Амурчика))

39Шаблон

Спасибо за внимание!)
