«Гигантская микросхема» или подставка для ног своими руками - часть 1

«Гигантская микросхема» или подставка для ног своими руками - часть 1

Доброго времени суток, мозгоизобретатели! За все время с момента создания интегральных микросхем не было более полезной и более знаковой, чем 555-й таймер, созданный Гансом Камензиндом. Эта простая микросхема, получившая свое названия из-за трех параллельных 5кОм-х резисторов, позволила многим инженерам и радиолюбителям собирать простые и сложные электросхемы начиная с 1971года. В честь 45-летнего юбилея этой новой эпохи в схемостроении я решил сделать какую-нибудь самоделку, которая будет олицетворением моей увлеченности электроникой, поэтому отправляюсь в мастерскую чтобы немного потрудится.

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-1

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-3

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-4

В этом мозгоруководстве я покажу как из 24-х ламинированных листов МДФ сделать подставку для ног в виде гигантского 555-го таймера в масштабе 45:1.

Данная поделка, выполненная в технике многослойной сборки, является репликой подставки от мозгочина Evil Mad Scientist ака Windell Oskay. Это самая ранняя самоделка в виде 555-й микросхемы из всех что я нашел в сети, и она по праву заслуживает уважения за такую креативную идею.



Шаг 1: Разработка дизайна

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-5

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-6

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-7

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-8

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-9

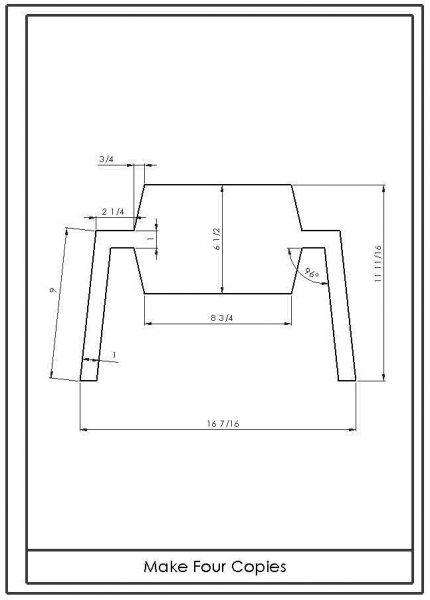

Дизайн этой самоделки был создан путем анализа корпуса 555-го таймера и воссоздания его в реальном масштабе в Soldiworks. Далее конструкция была подредактированна и разделена на слои толщиной 2см.

Все чертежи я приложил в PDF-файлах с JPEG-картинками, а еще добавил PDF с трафаретом для нанесения надписи маркировки поделки.

555timer



Шаг 2: Необходимые материалы и инструменты

  • МДФ или фанера толщиной 2см
  • шпилька диаметром 0.95см
  • столярный клей
  • шпатлевка для дерева
  • грунтовка для дерева

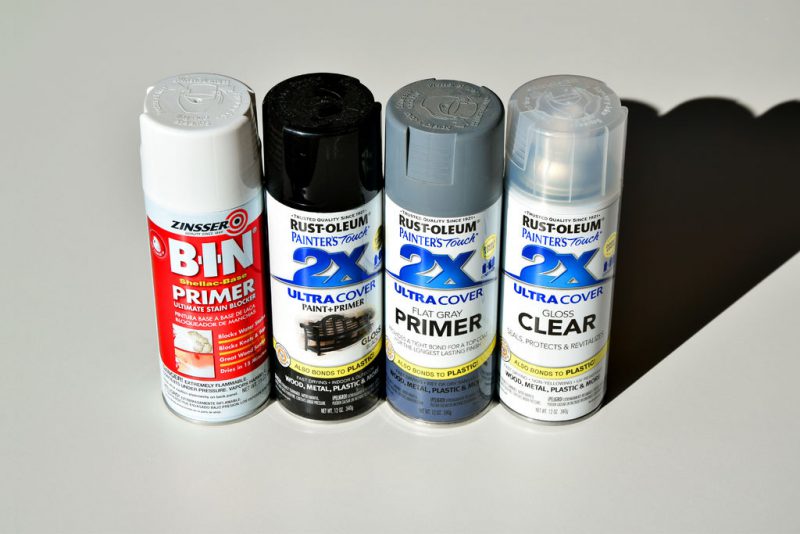

  • спрей-краска (черная, серебристая, прозрачный лак)
  • лобзик или ленточная пила
  • шлифмашинка
  • дрель
  • фрезер
  • макетный нож

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-10

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-11

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-12



Шаг 3: Нарезка деталей корпуса

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-13

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-14

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-15

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-16

Вырезаем 12 секций корпуса мозгоподелки, мои были размером 26х16.5см. Они будут располагаться в промежутках между ножками.



Шаг 4: Вырезание ножек # 1

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-17

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-18

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-19

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-20

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-21

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-22

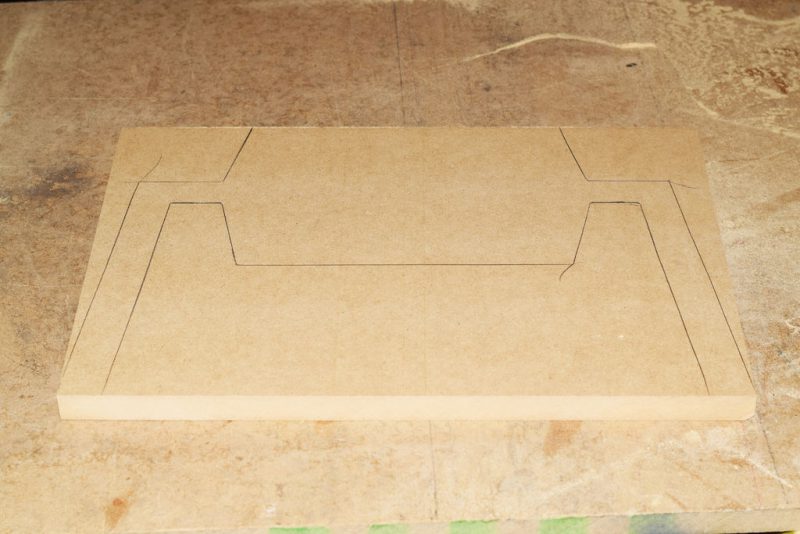

Далее вырезаем четыре секции с ножками, которые будут касаться пола. Я сначала вырезал одну такую секцию из заготовки размером 41.75х28.35см, а затем использовал ее как шаблон для разметки остальных.



Шаг 5: Вырезание ножек # 2

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-23

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-24

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-25

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-26

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-27

Теперь вырезаем секции с половинными ножками, которые будут располагаться рядом с полноценными ножками самоделки, и тем самым расширять их верхнюю часть. Данные секции я вырезал из заготовок размером 39.2х19.7см.



Шаг 6: Вырезание и придание формы торцам

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-28

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-29

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-30

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-31

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-32

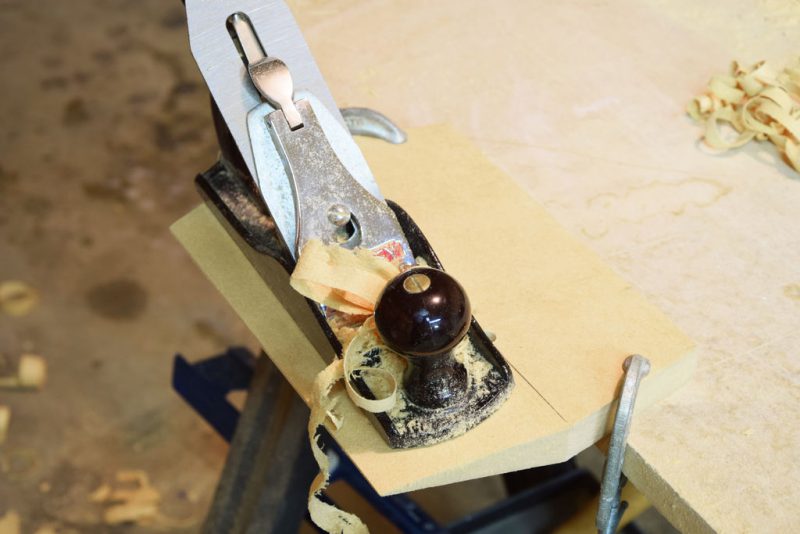

Вырезаем две торцевые секции, которые по размерам такие же, как и секции корпуса, а далее
ручным рубанком делаем на них скосы.



Шаг 7: Доработка ножек #2

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-33

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-34

Собираем все секции согласно конструкции, а затем размечаем необходимые углы на коротких ножках и обрезаем их.



Шаг 8: Высверливание отверстий под крепление

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-35

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-36

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-37

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-38

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-39

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-40

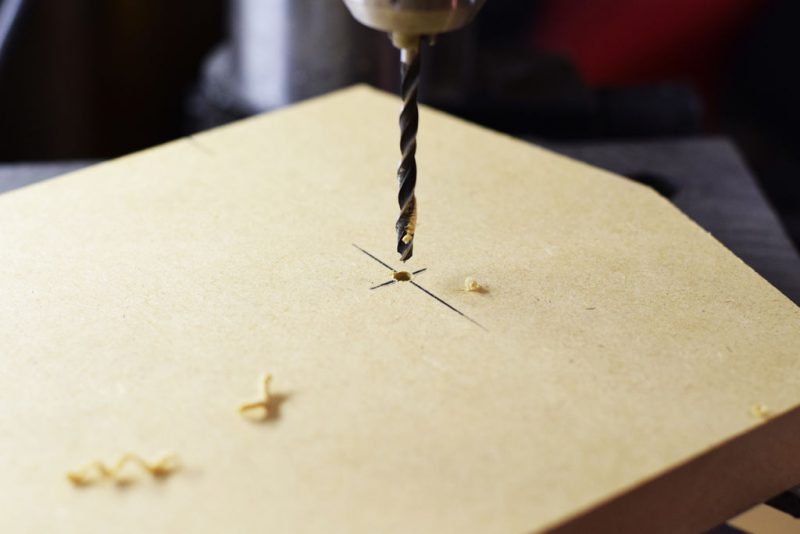

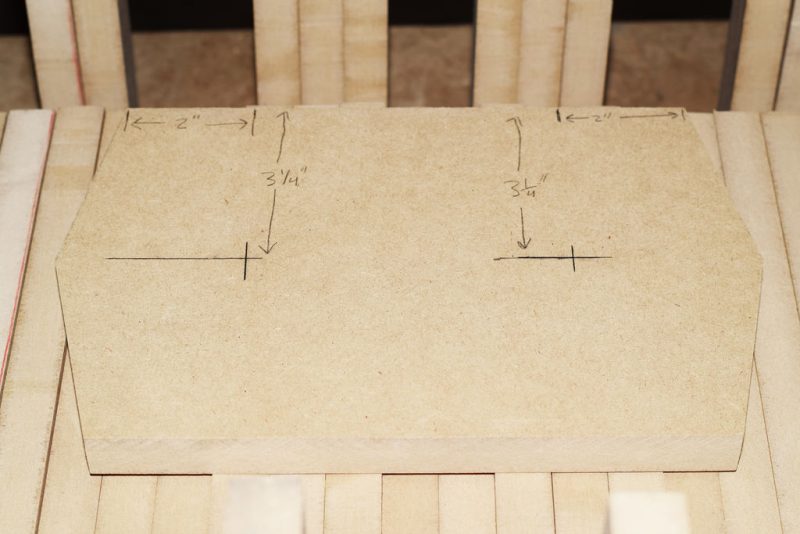

При разметке отверстий внутри секций, я, на сколько это было возможно, пытался сохранить всю геометрию самоделки с предельной точностью ориентируясь на метки верхней стороны. А затем по одной размеченной секции высверливал отверстия в оставшихся. Но в конце концов, похоже что эти усилия не имели значения. Поэтому не стоит слишком волноваться, в дальнейшем небольшие недочеты можно исправить срезав излишки и заполнив пустоты.



Шаг 9: Пробная сборка и подготовка к склеиванию

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-41

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-42

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-43

Проверяем уже сделаное, и для этого надеваем секции на мозгошпильки и смотрим, верно ли все располагается.



Шаг 10: Склеивание корпуса

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-44

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-45

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-46

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-47

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-48

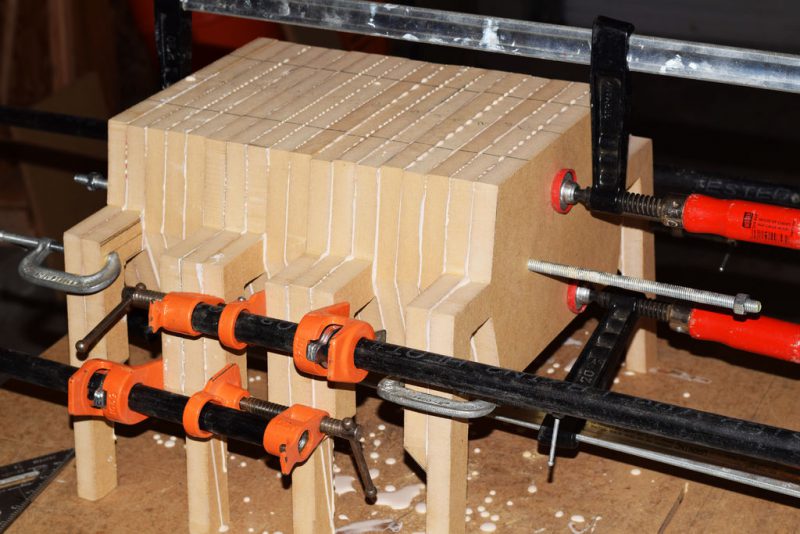

Покрываем все основные детали клеем. Советую вам учесть мой опыт и подстелить что-нибудь под склеиваемую самоделку, чтобы потом не отчищать накапанный клей. Далее промазанные секции сжимаем друг с другом и даем время на высыхание.

Продолжение следует...

Всем удачи и успехов!
