«Гигантская микросхема» или подставка для ног своими руками — часть 2

Перевел SaorY для mozgochiny.ru

Снова приветствую всех мозгочинов! Начали мы с вами собирать стилизованную под 555-й таймер подставку для ног, так сегодня продолжаем.

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-1-2

Начало мозгоруководства

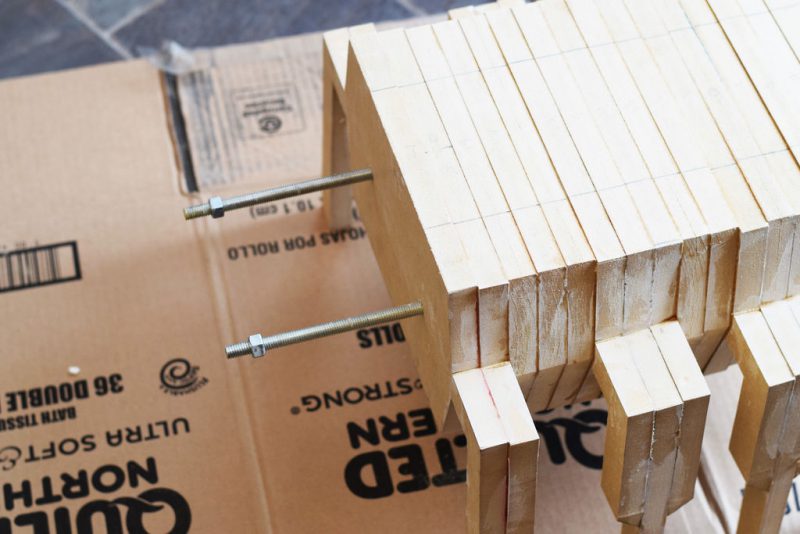

Шаг 11: Приклеивание боковых секций

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-1

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-2

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-3

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-4

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-5

По бокам корпуса приклеиваем по 2 оставшихся секции.



Шаг 12: Шлифовка

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-6

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-7

Для этого мозгопроекта мне пришлось купить ленточную шлифмашинку, так как обработка орбитальной, в зависимости от количество материала, которое нужно снять, могла бы занять целую вечность.



Шаг 13: Приклеивание торцов

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-8

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-9

Приклеиваем оставшиеся торцы, даем высохнуть клею и шлифуем всю самоделку, наводя гладкие и ровные поверхности.



Шаг 14: Доработка формы

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-10

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-11

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-12

С помощью стамески удаляем излишки материала на ножках.



Шаг 15: Вырезание пазов

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-13

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-14

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-15

На одном верхнем краю поделки размечаем полукруг диаметром 6ю35см и выбираем его фрезером на глубину 1.27см.



Шаг 16: Высверливание полостей под шайбы

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-16

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-17

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-18

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-19

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-20

Дрелью с коронкой подходящего диаметра выбираем в торцах полости, чтобы в них поместились шайбы с гайками. Чтобы сверло коронки было одинакового размера с отверстием под шпильки я обернул его изолентой..

Лишний материал из высверленных полостей удаляем мозгостамеской, а затем обрезаем шпильки до нужной длины.



Шаг 17: Шпатлевание

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-21

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-22

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-23

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-24

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-25

Пришло время зашпатлевать поверхности мозгоподставки. Я наносил шпатлевку длинной палочкой для размешивания краски чередуя со шлифовкой каждого слоя, так как после окрашивания поделки проявятся все недочеты.

Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.



Шаг 18: Грунтование и окраска

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-26

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-27

В качестве грунтовки я использовал шеллак, так как он отлично покрывает МДФ. Наносим на самоделку довольно много слоев грунтовки, потому что на всех не загрунтованных местах черная краска впитается в МДФ.



Шаг 19: Подготовка шаблона надписи

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-28

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-29

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-30

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-31

Распечатываем PDF-файлс с надписью и вырезаем буквы, при этом внутренние элементы знаков 8 и Р не выбрасываем.



Шаг 20: Перевод шаблона

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-32

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-33

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-34

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-35

Верхнюю поверхность мозгоподставки обклеиваем малярным скотчем,  далее на нем выкладываем в надпись вырезанные буквы и цифры, и обводим их карандашом.



Шаг 21: Прорезание надписи

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-36

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-37

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-38

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-39

Макетным ножом вырезаем в скотче размеченные символы маркировки.



Шаг 22: Прокрашивание надписи

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-40

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-41

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-42

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-43

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-44

Укрываем поверхности подставки-микросхемы, которые сейчас не требуют мозгопокраски, и окрашиваем поверхность с шаблоном сначала черной краской, это тем самым уплотнит края шаблона, и если что-нибудь просочится под скотч, то это будет черная краска. А после ее высыхания наносим тонким слоем серебристую краску. Я не хотел чтобы слой краски символов был слишком большим, потому что на других виденных мной подобных самоделках надписи были словно распечатанные и приклеенные, а не просто напечатанные краской на корпусе. Ну а далее, снимаем скотч.



Шаг 23: Окрашивание ножек

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-45

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-46

Тем же способом что и ранее, укрываем мозгоподелку и окрашиваем ножки.



Шаг 24: Подкрашивание недочетов

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-47

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-48

По необходимости исправляем огрехи, так я для этого использовал зубочистку, которой
подкрашивал необходимые места.



Шаг 25: Защитное покрытие

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-49

Для защиты своей новой подставки-поделки наносим на нее прозрачный лак .



Шаг 26: Чтоб еще такого сделать?

gigantskaya-mikroshema-ili-podstavka-dlya-nog-svoimi-rukami-chast-2-50

Существует большое количество различных направлений, на которые стоит обратить внимание! Только в прошлом было столько мозгопроектов вдохновленных одним лишь 555-м таймером.

А какую мебель вы можете создать своими руками, вдохновившись этим или другими электрокомпонентами?

(A-z Source)
