Изготовление деревянных ручек своими руками

Перевёл alexlevchenko для mozgochiny.ru

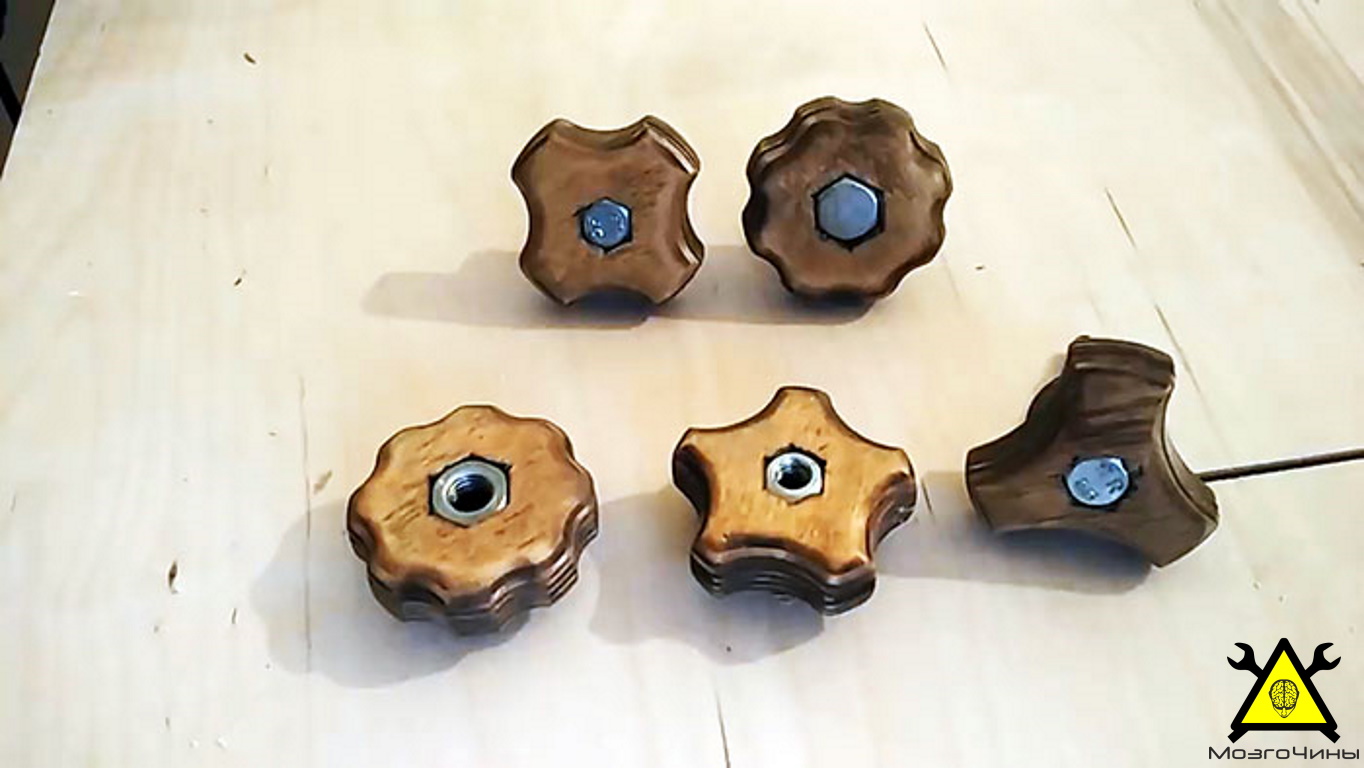

Доброго времени суток! Сегодня мы поговорим о том, как можно изготавливать деревянные ручки своими руками. Такие ручки обычно используют мастера при изготовлении различных самоделок. Они удобны тем, что позволяют обойтись без гаечного ключа, при затягивании различных резьбовых соединений.

Для того, чтобы не ограничивать себя несколькими конфигурациями гаек, предлагаю спроектировать шаблон, с помощью которого в дальнейшем можно будет изготавливать ручки разных форм.

  • Фанера толщиной 20 мм;
  • набор коронок по дереву;
  • линейка/рулетка;
  • карандаш;
  • крепеж (саморезы по дереву, болты, гайки).

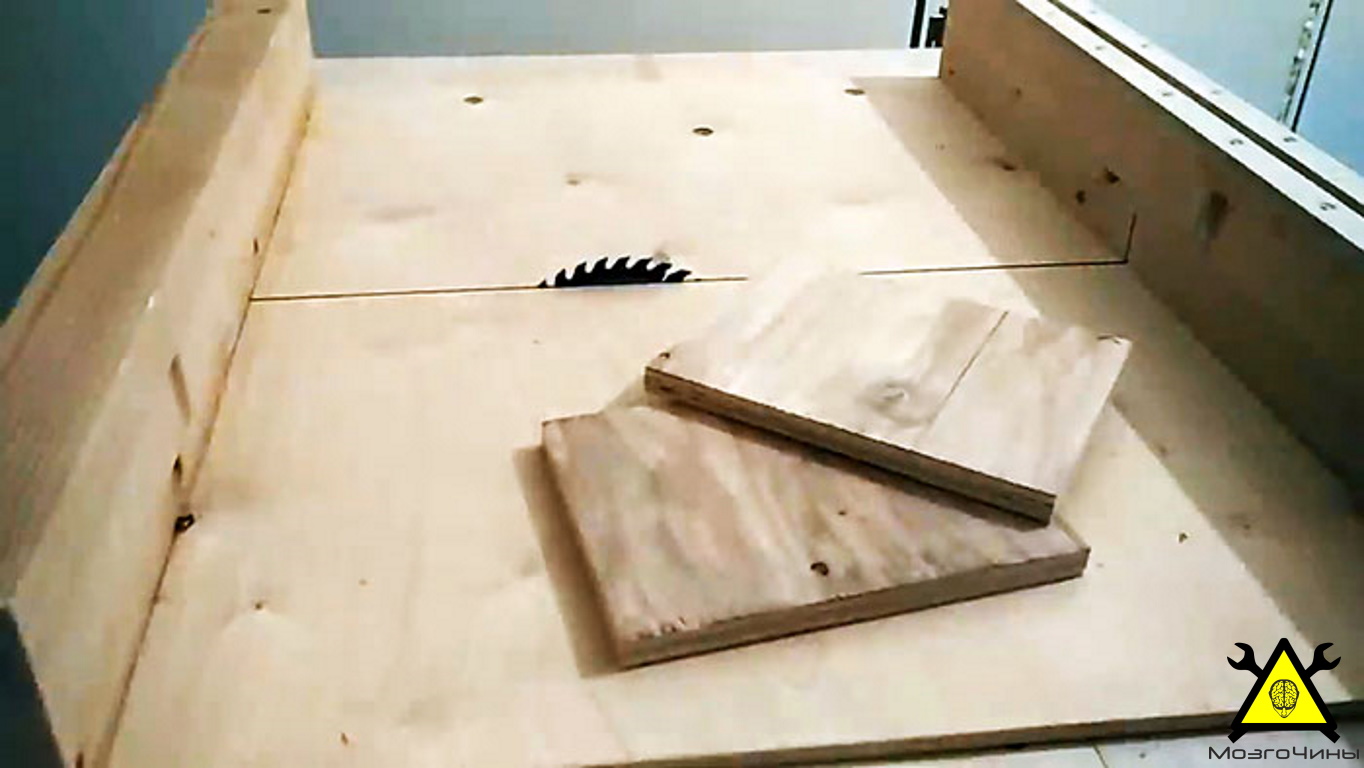

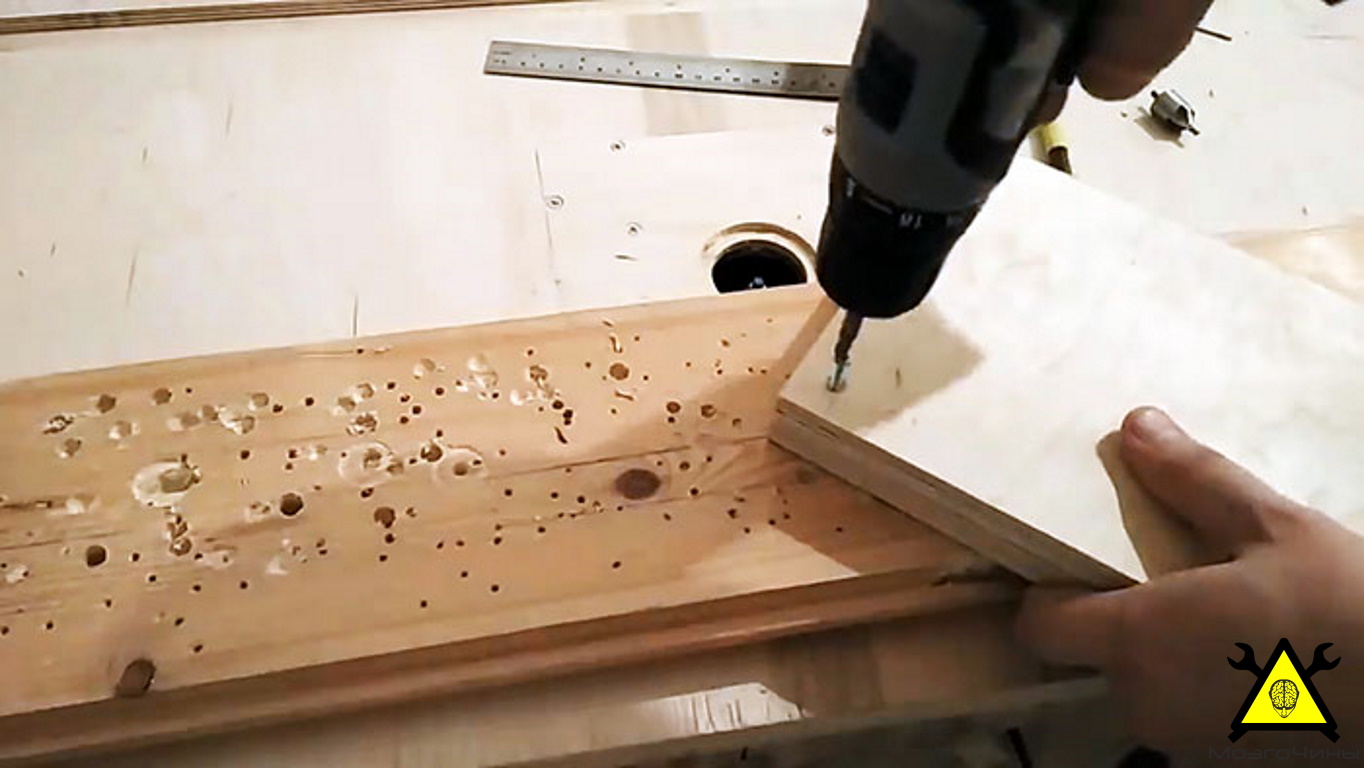

Шаблон будет состоят из двух кусков фанеры, сложенных друг на друга, и скрепленных по углам саморезами. Размер кусков фанеры зависит от того, какого диаметра ручки вы планируете изготавливать. Размеры 25х35 см (размеры используемых в проекте кусков фанеры).

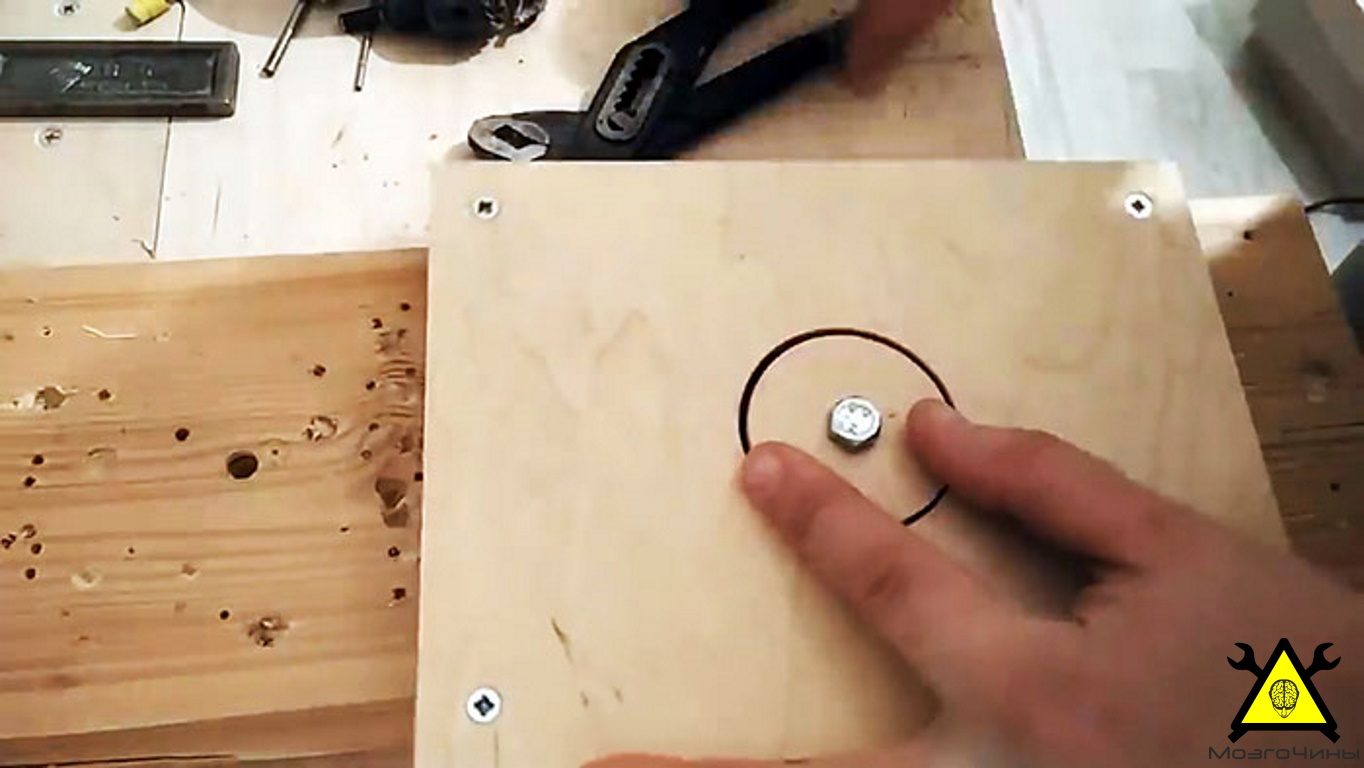

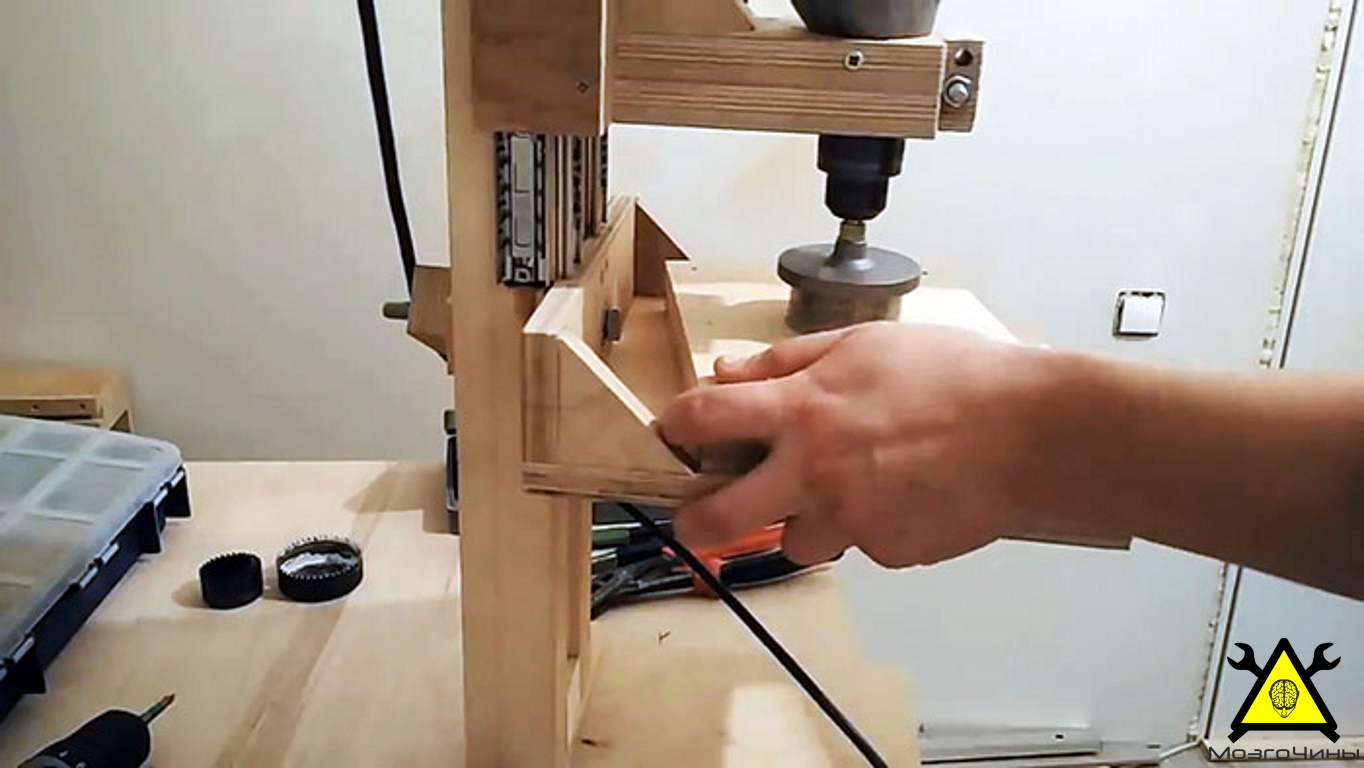

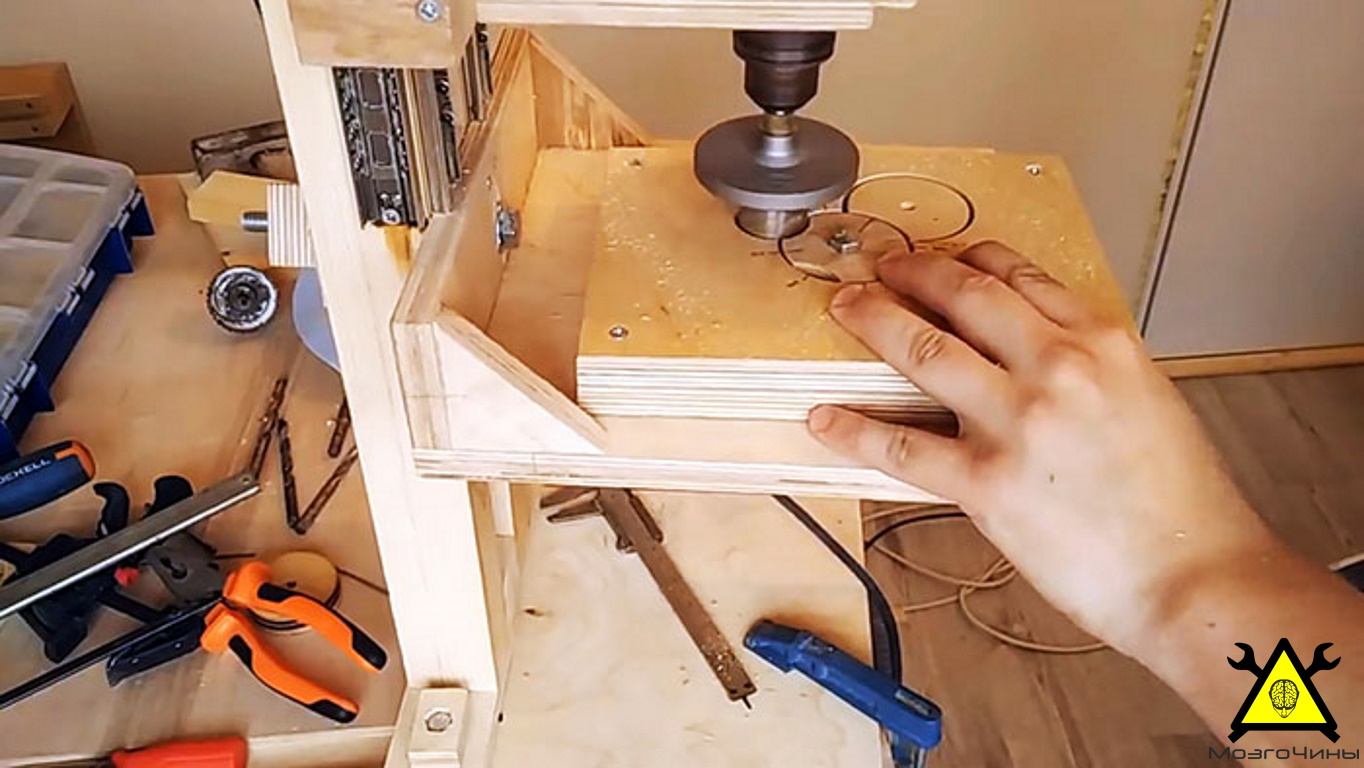

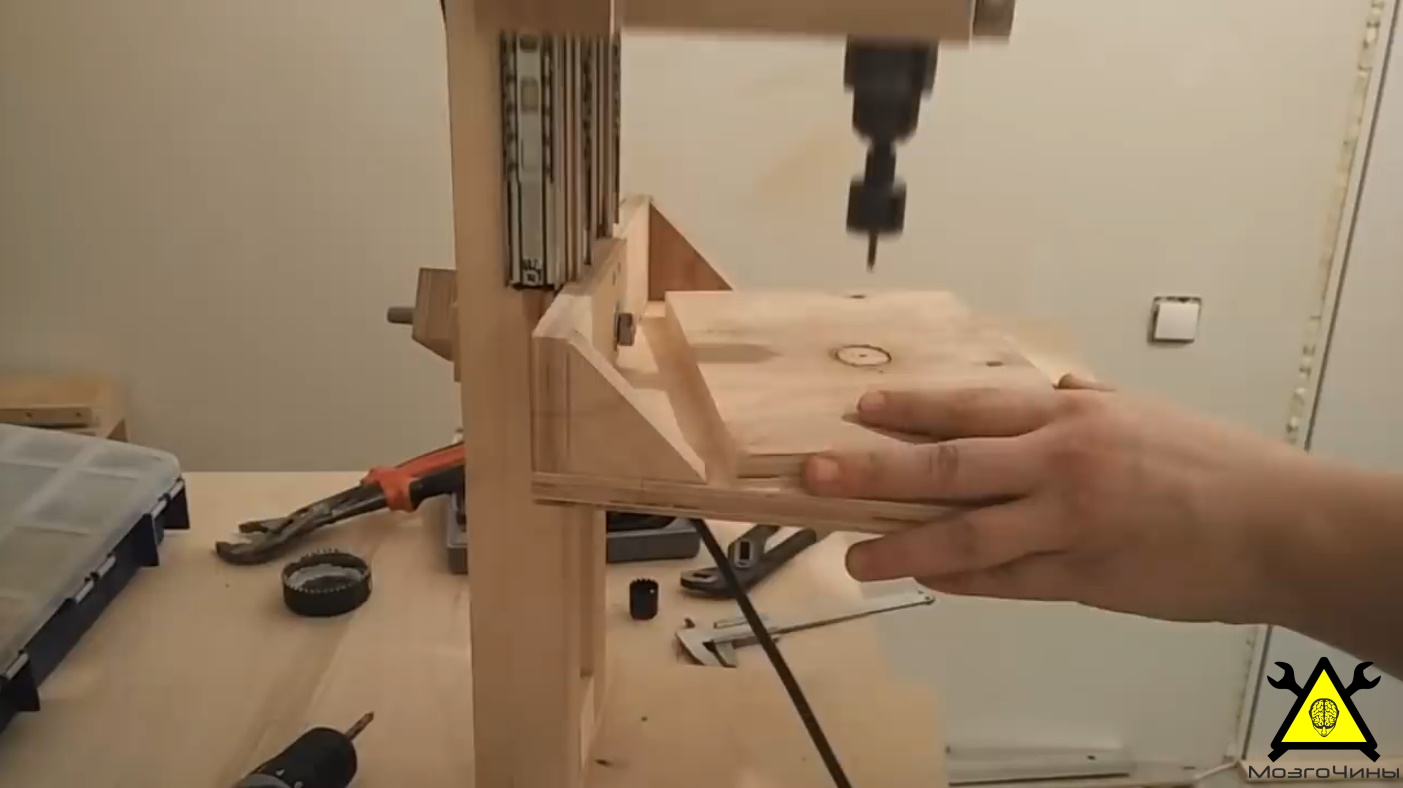

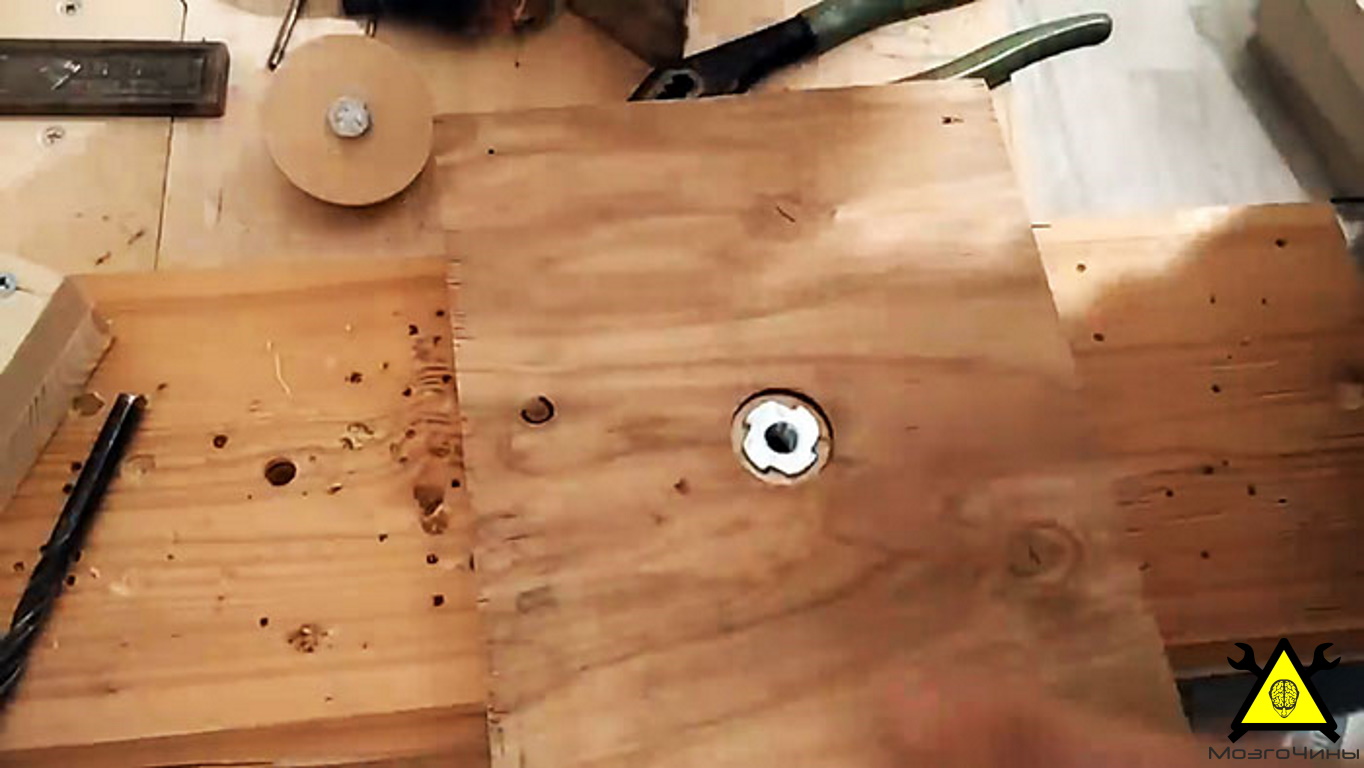

Начнем с того, что скрепим оба куска фанеры вместе. В центр соединенных прямоугольников засверливаемся коронкой по дереву диаметром 64 мм (можно коронкой другого диаметра). Первый прямоугольник сверлим насквозь. Во второй углубляемся на половину. Важно, чтобы центрующее сверло прошло насквозь второго прямоугольника. На обороте второго прямоугольника сделаем неглубокое отверстие 3-5 мм коронкой диаметром 19 или 22 мм. Выберем внутренний объем стамеской и впрессуем гайку.

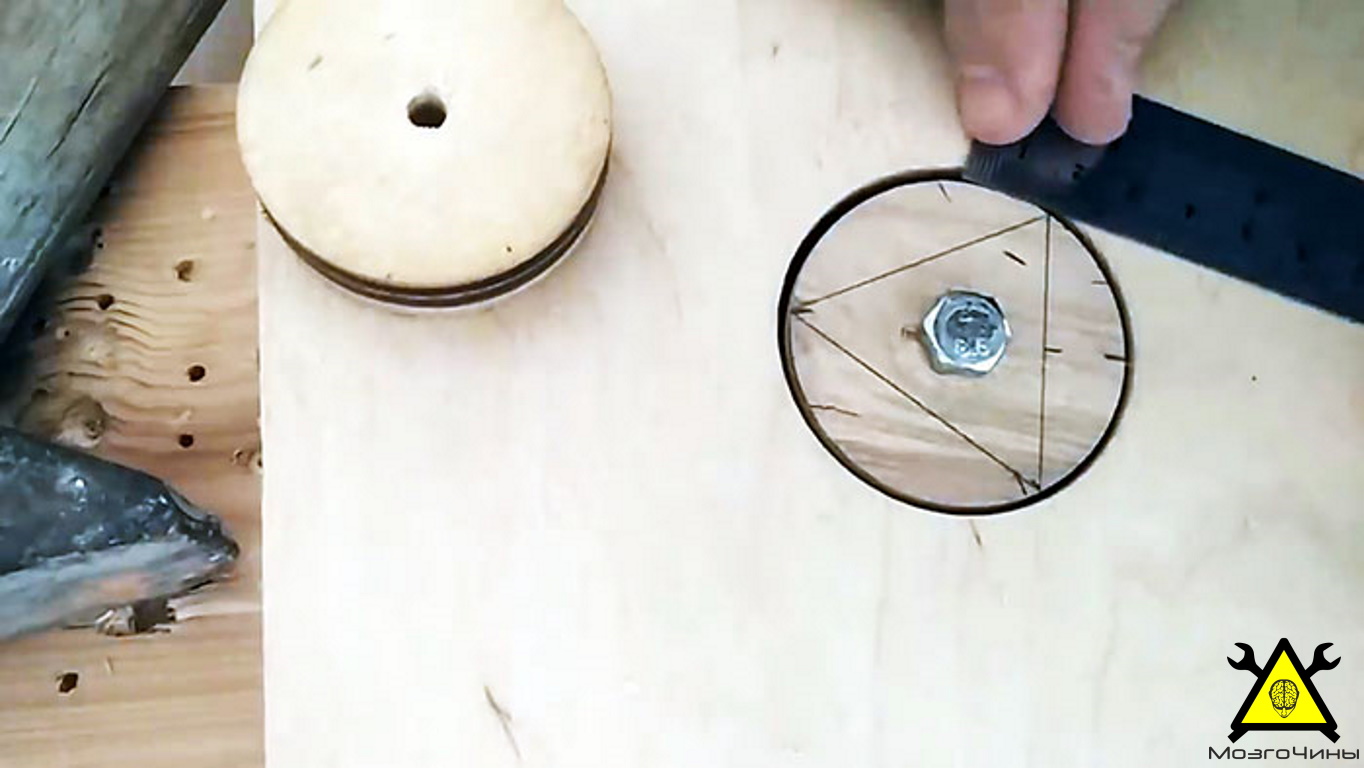

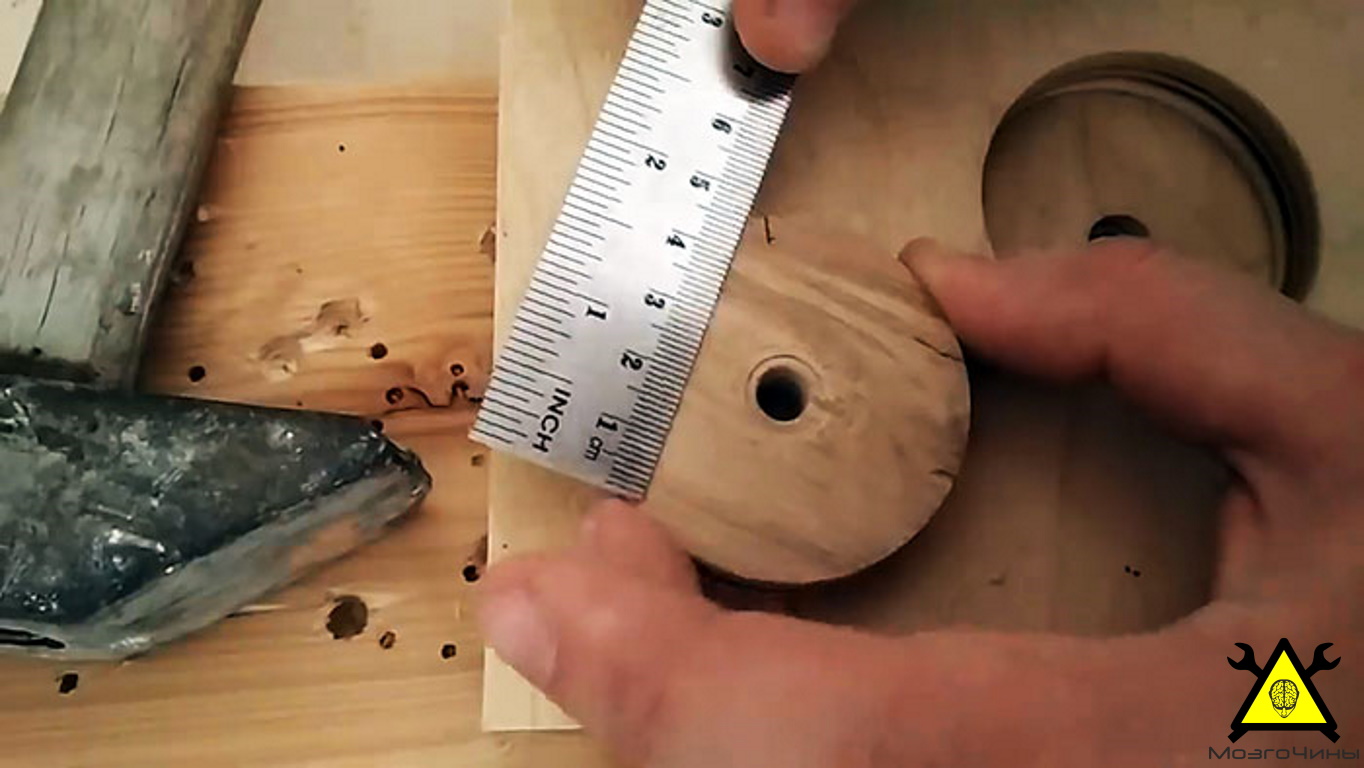

На высверленном кругляке чертим равносторонний треугольник, затем вставив ее в кондуктор и затягиваем все болтом.

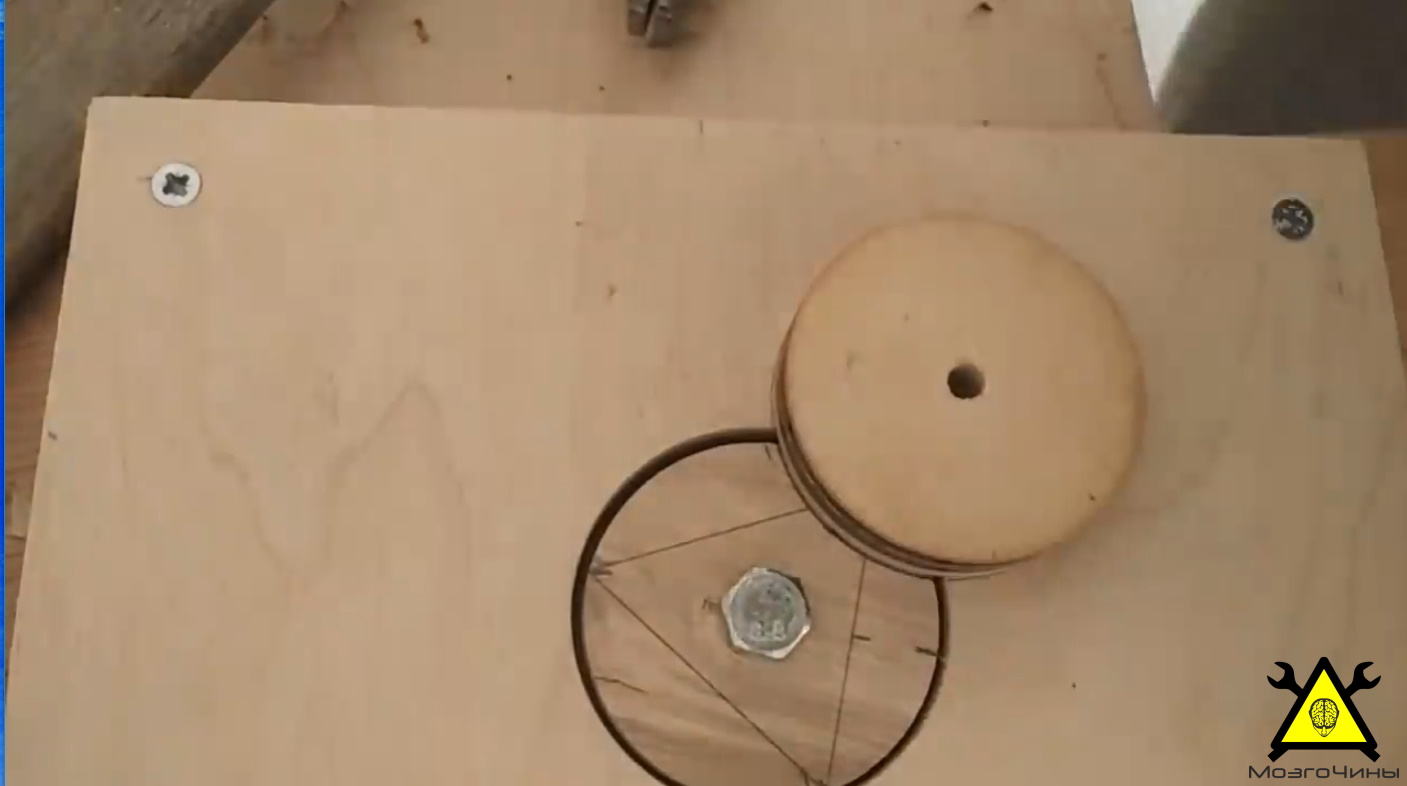

Высверливаем еще один кругляк диаметром 64 мм. Накладываем второй кругляк на тот, что был вкручен в шаблон ранее. Располагаем все так, чтобы он симметрично перекрывал одну из вершин треугольника. Обводим верхний кругляк карандашом.

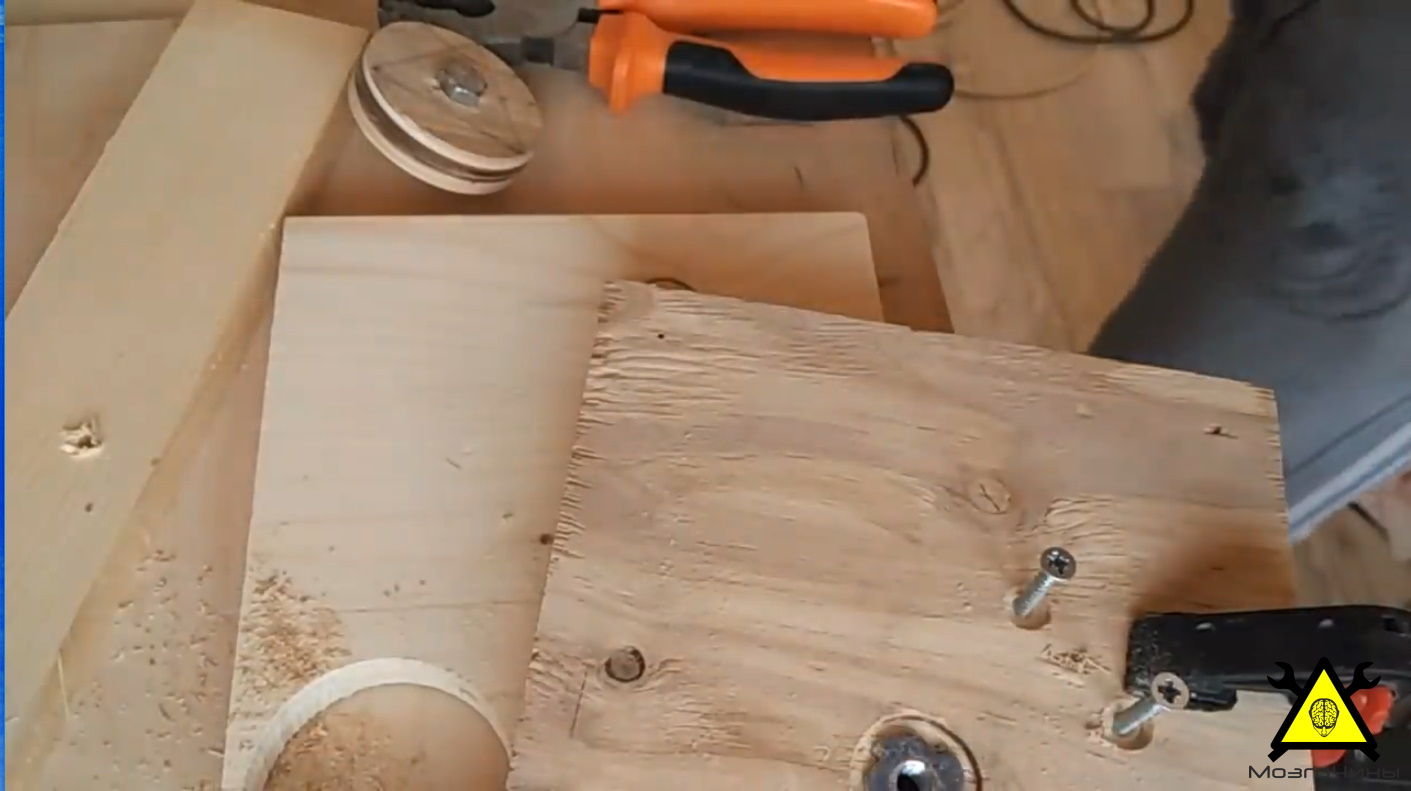

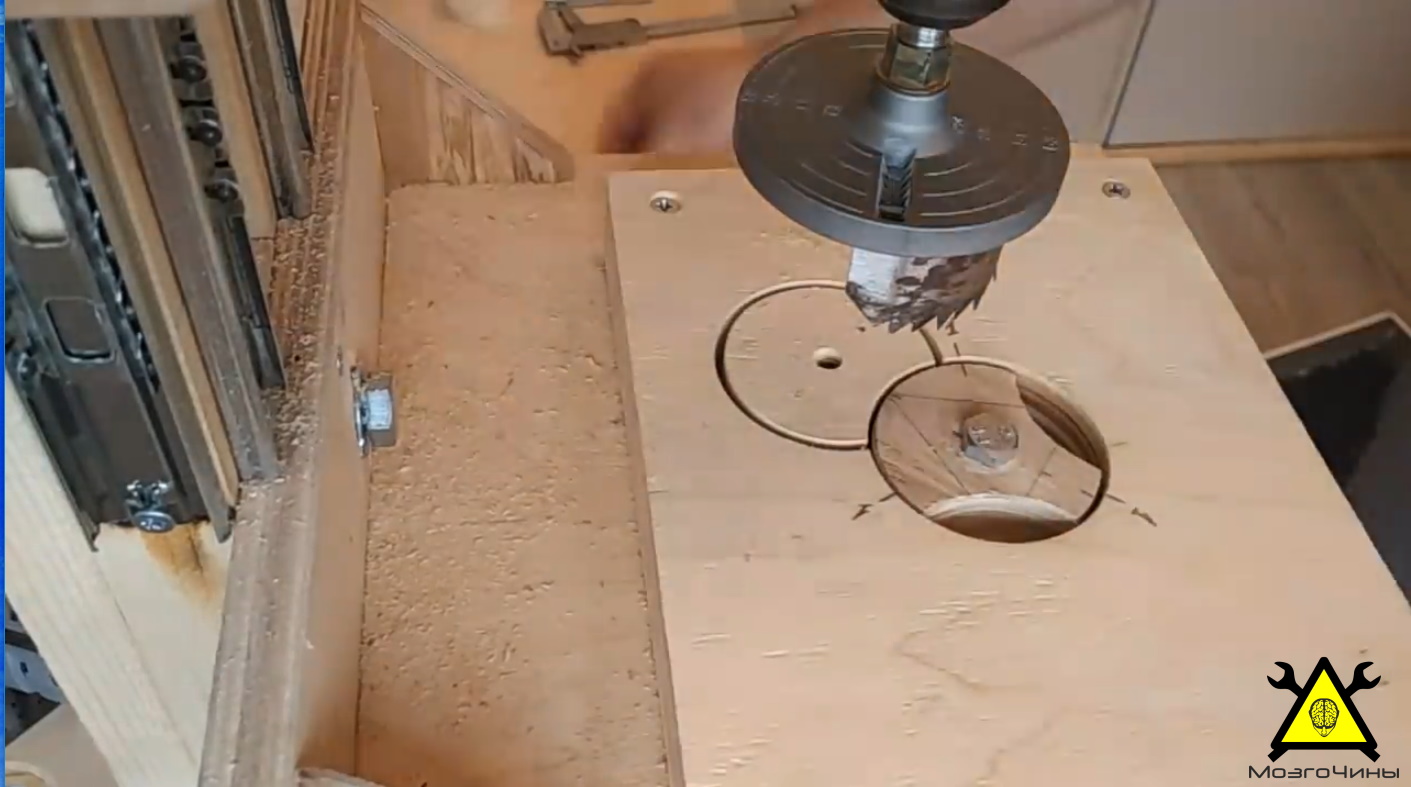

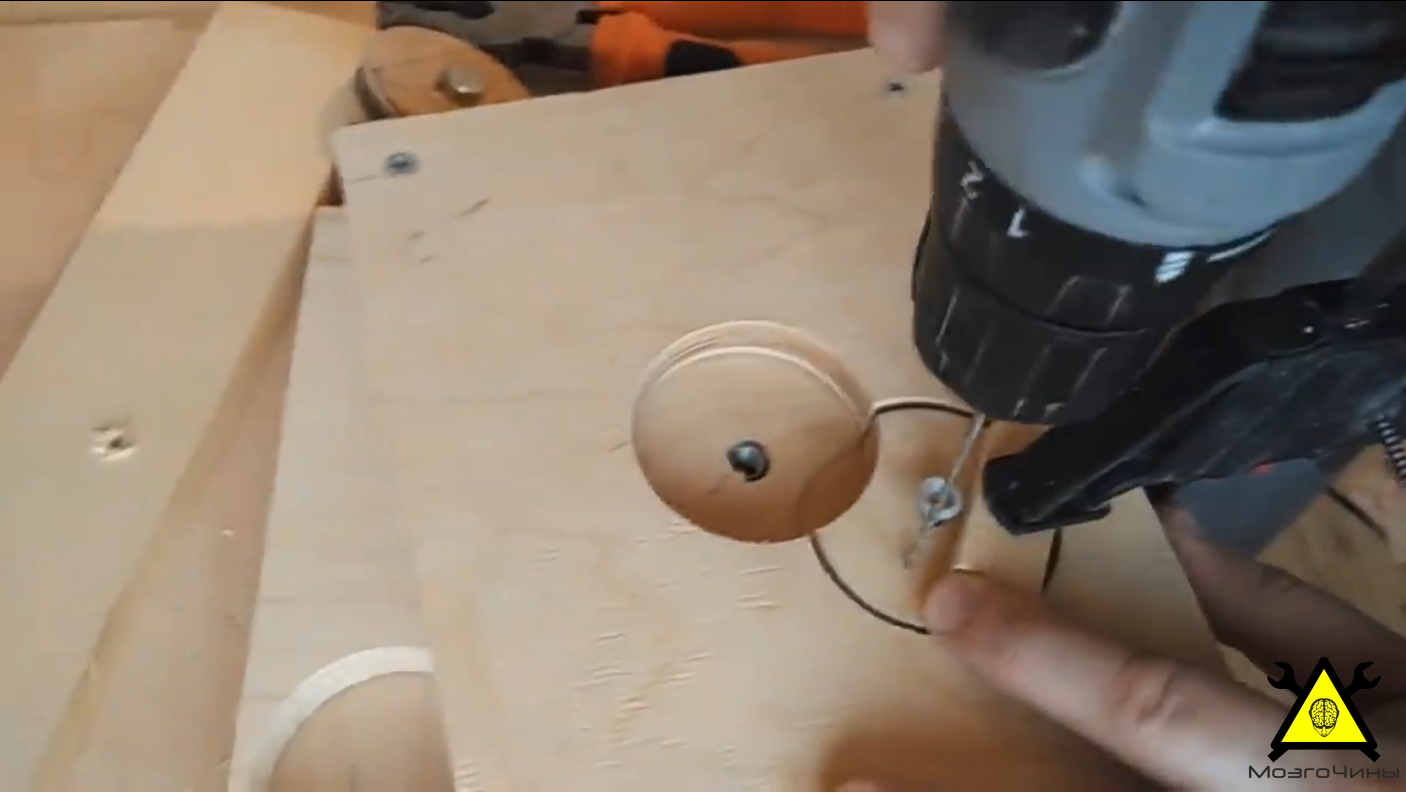

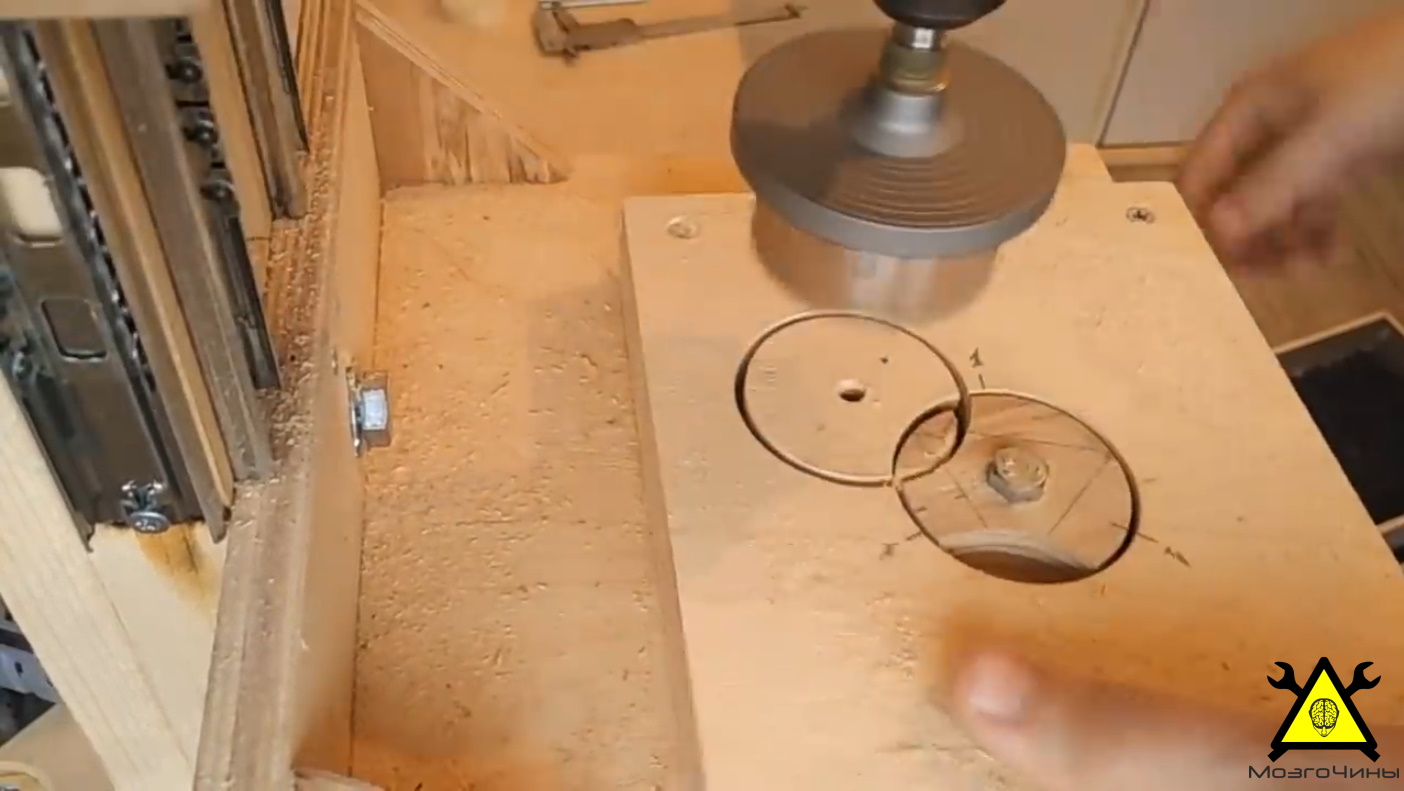

Удаляем кругляк с треугольником и сверлим отверстие по обведенной сбоку окружности. Сверлим только верхний прямоугольник. По итогу отверстия накладываются друг на друга. Устанавливаем вырезанный кругляк обратно на место, выровняв и отцентровав заготовку. После чего крепим ее на два самореза.

Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.

Затем устанавливаем на место кругляк с треугольником. Затягиваем болт и сверлим отверстие в боковом круге.

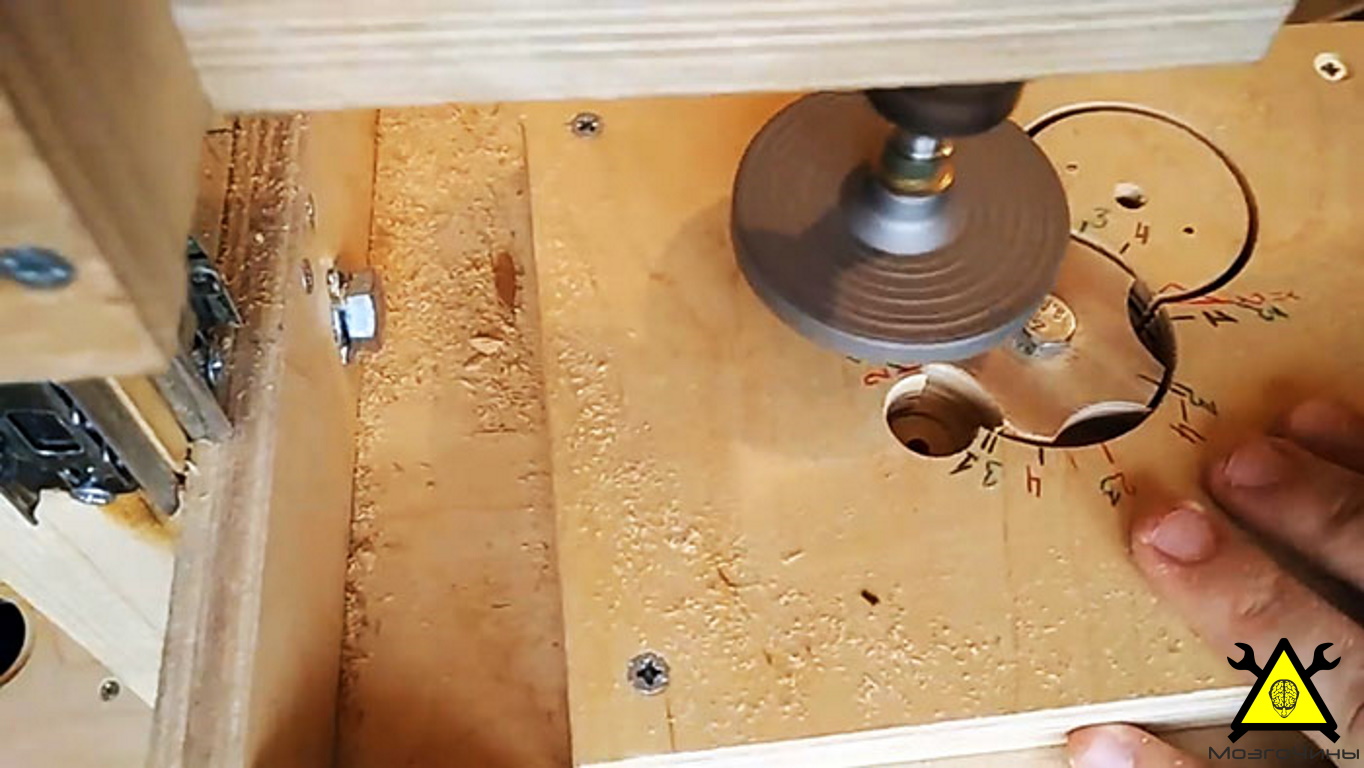

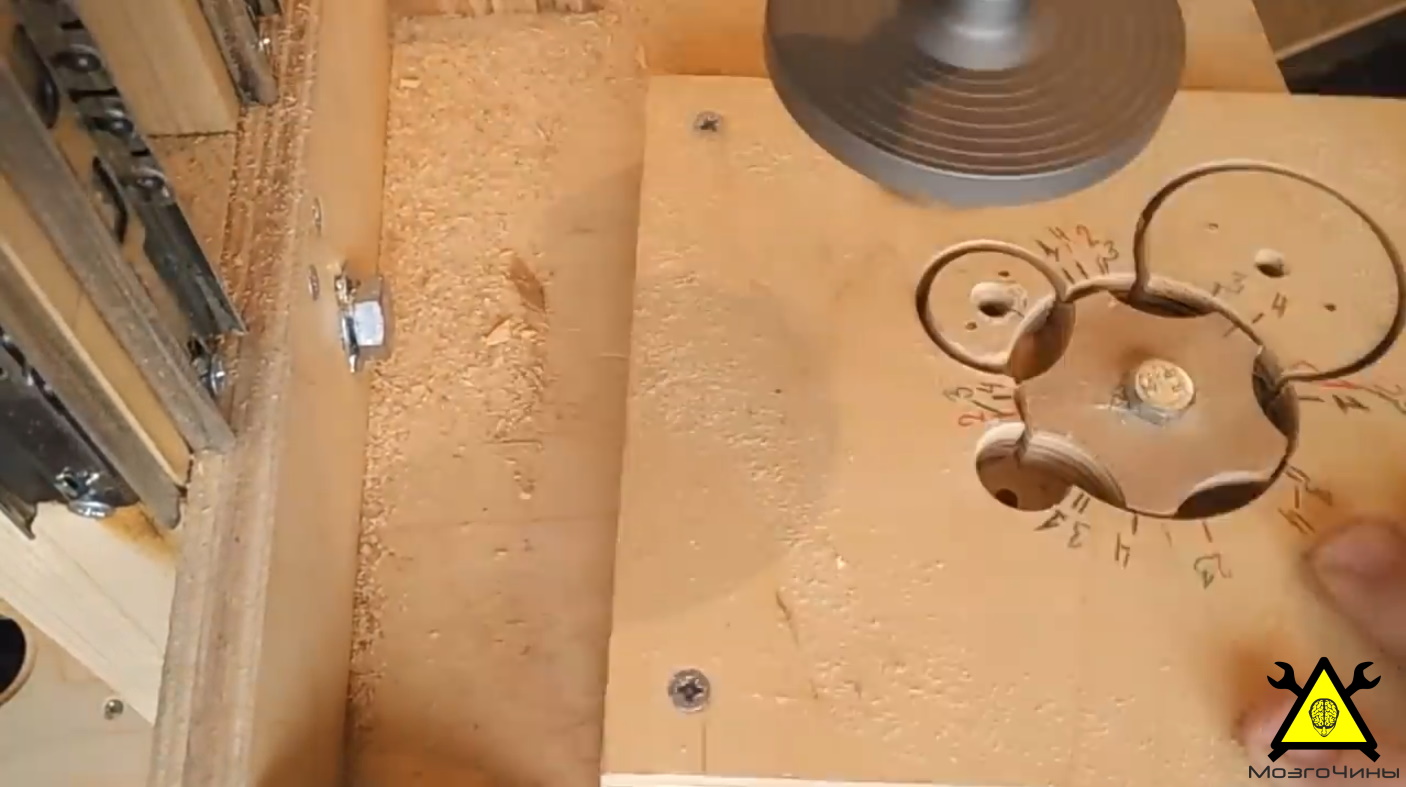

Такой шаблон уже можно использовать для изготовления трехлучевых ручек. Для удобства нанесем 3 метки, подписав их цифрой «1». Метки наносятся напротив центров сторон треугольника. Затем поворачиваем кругляк вершиной треугольника к соседней вставке с вырезом, выравниваем по меткам и коронкой сверлим отверстия по периметру прикрученной срезанной шайбы. В результате круг обрезается и получается 3 луча. В дальнейшем на других заготовках уже не нужно будет размечать треугольник.

Чтобы изготовить шаблон для четырехлучевой ручки, возьмем новый 64 мм кругляк и разделим его на 4 одинаковых сектора. Затем в центре каждого из них сделаем отметку. Из обрезка фанеры высверлим заготовку диаметром 32 или 38 мм. Закрепляем заготовку в шаблоне, так чтобы она не закрывала метки «1». Она должна частично прикрыть кругляк с секторами, после чего обводим ее карандашом. Сверлим отверстие коронкой через первый кусок фанеры. Закрепляем высверленную заготовки обратно и прикручиваем её саморезами.

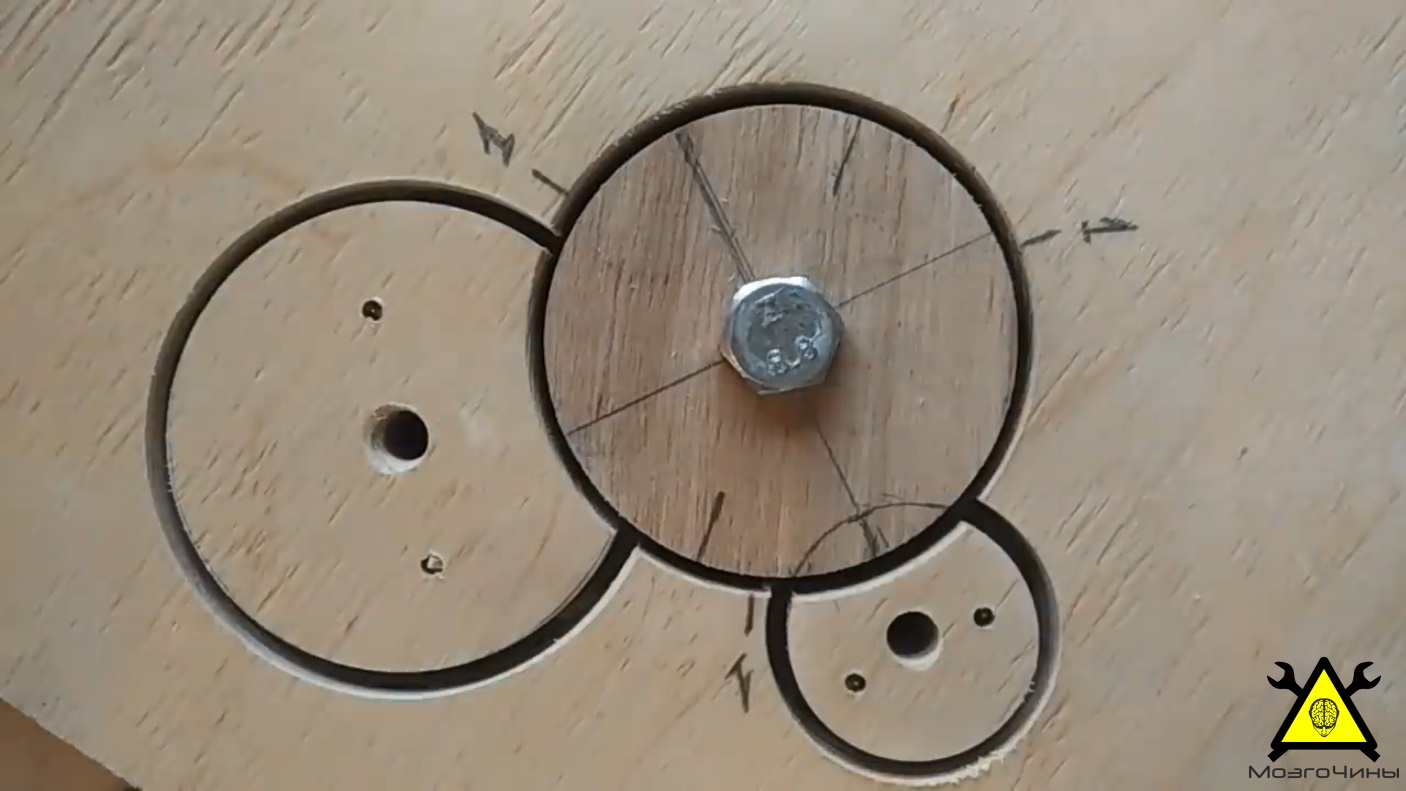

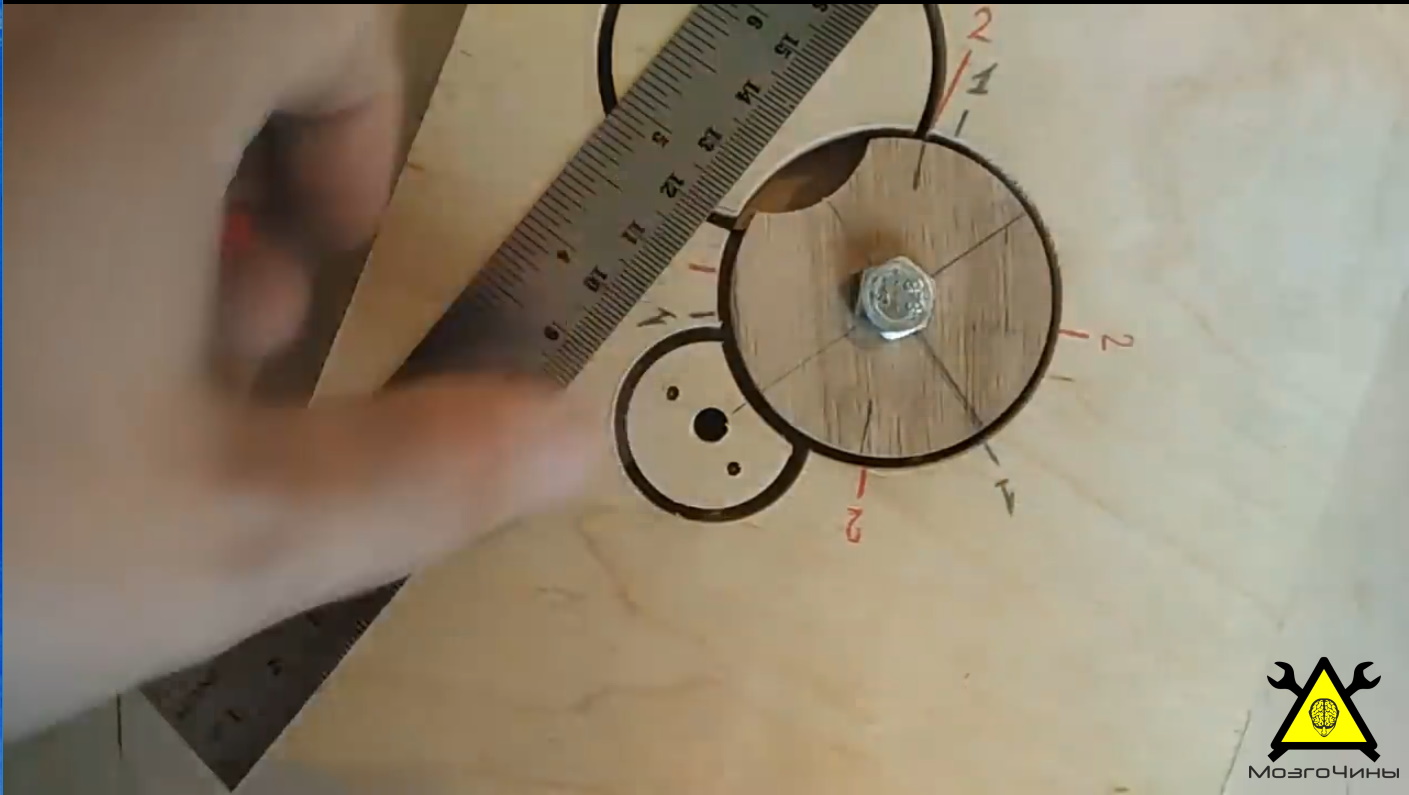

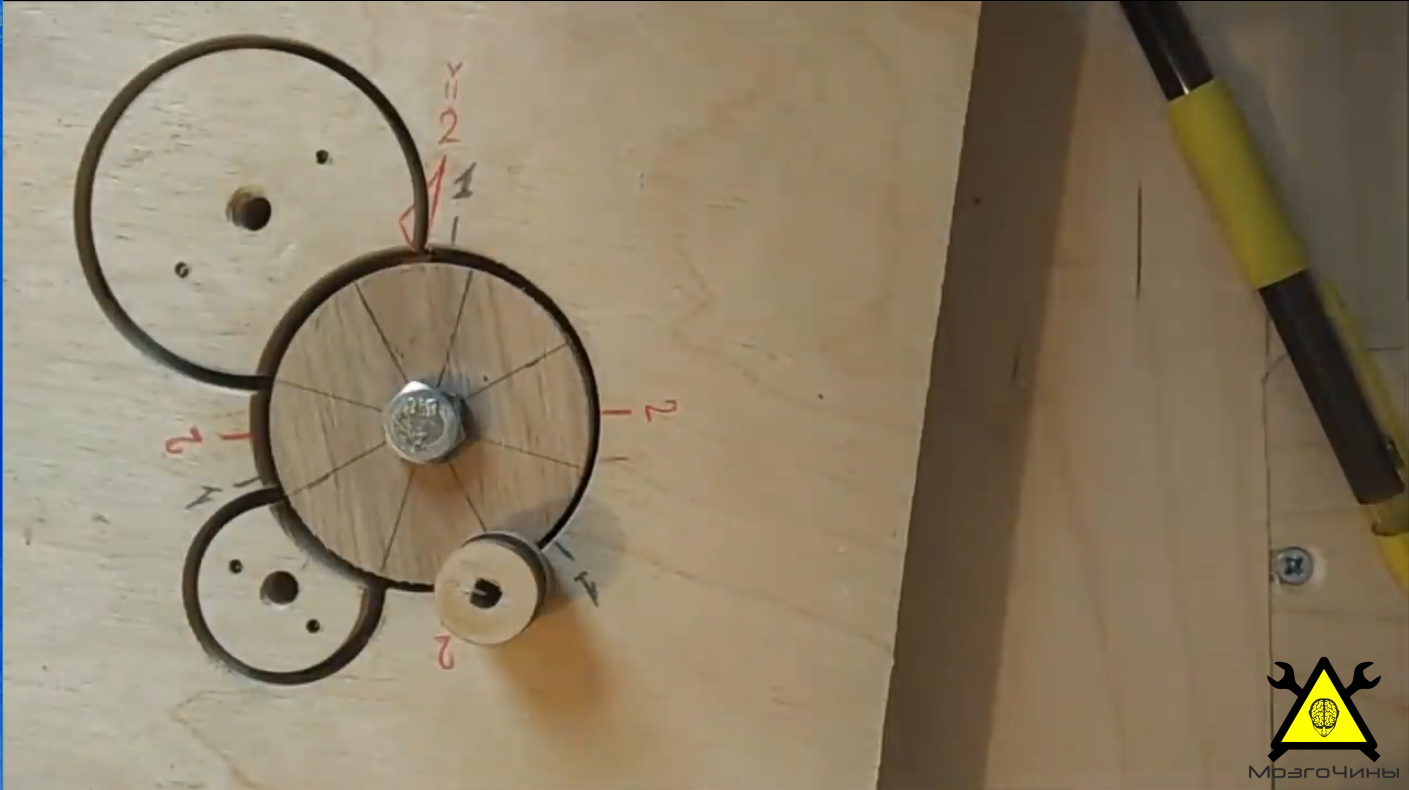

Закрепляем 64 мм кругляк с прорисованными сегментами. Поворачиваем его одним из лучей на маленький обрезанный кругляшок. Чертим на шаблоне 4 метки по центрам каждого сегмента. Маркируем их цифрой «2».

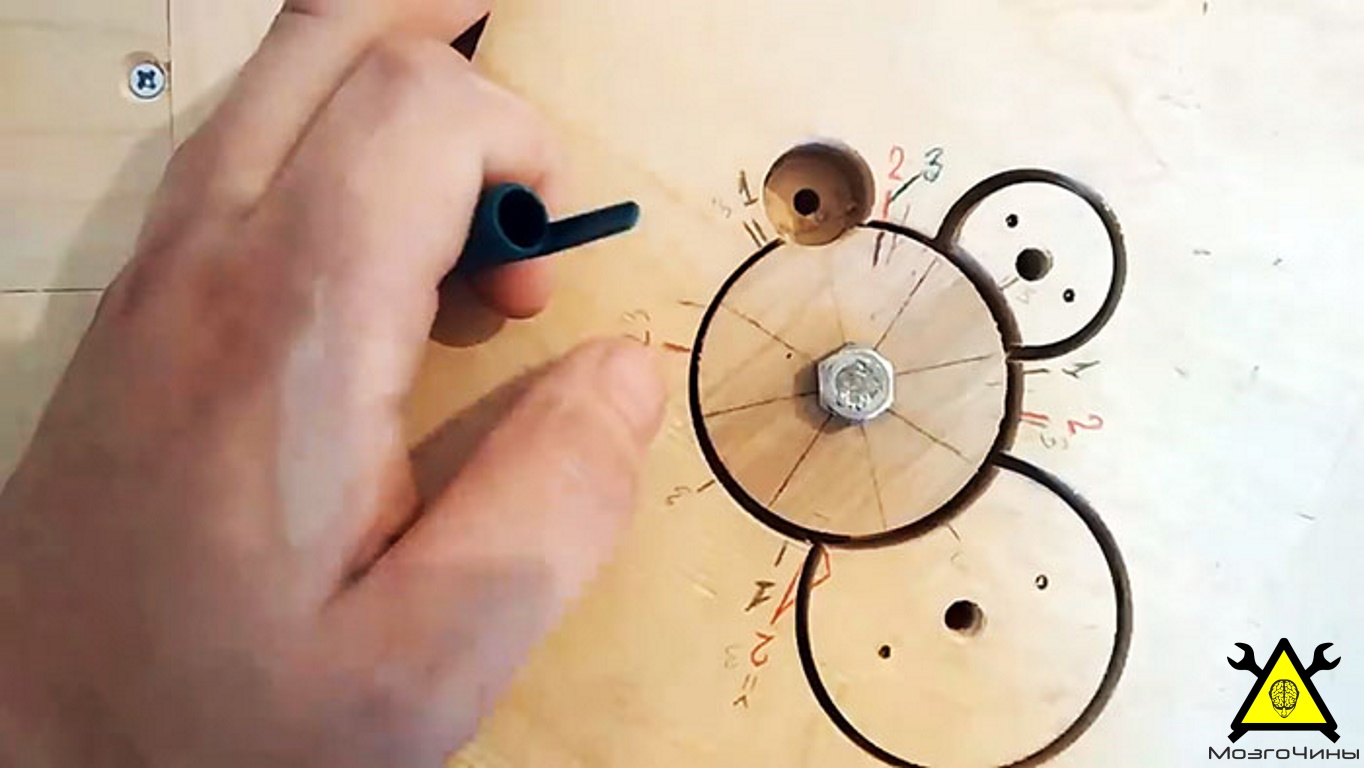

Чтобы изготовить шаблон для восьмилучевой ручки, возьмем новый 64 мм кругляк и разделим его на 8 одинаковых секторов, после чего закрепляем его в шаблоне. Из обрезка фанеры вырежем кругляк диаметром 22 или 29 мм. Закрепляем заготовку в шаблоне, так чтобы она не закрывала метки. Далее повторяем все аналогичным способом: обводим и высверливаем. Высверленный кругляк можно не закреплять саморезами, из-за небольшого диаметра коронки по дереву. Возвращаем на место кругляк с размеченными сегментами и по нем наносим на шаблон 8 меток, с маркировкой «3».

При желании можно изготовить шаблон для пятилучевой ручки.

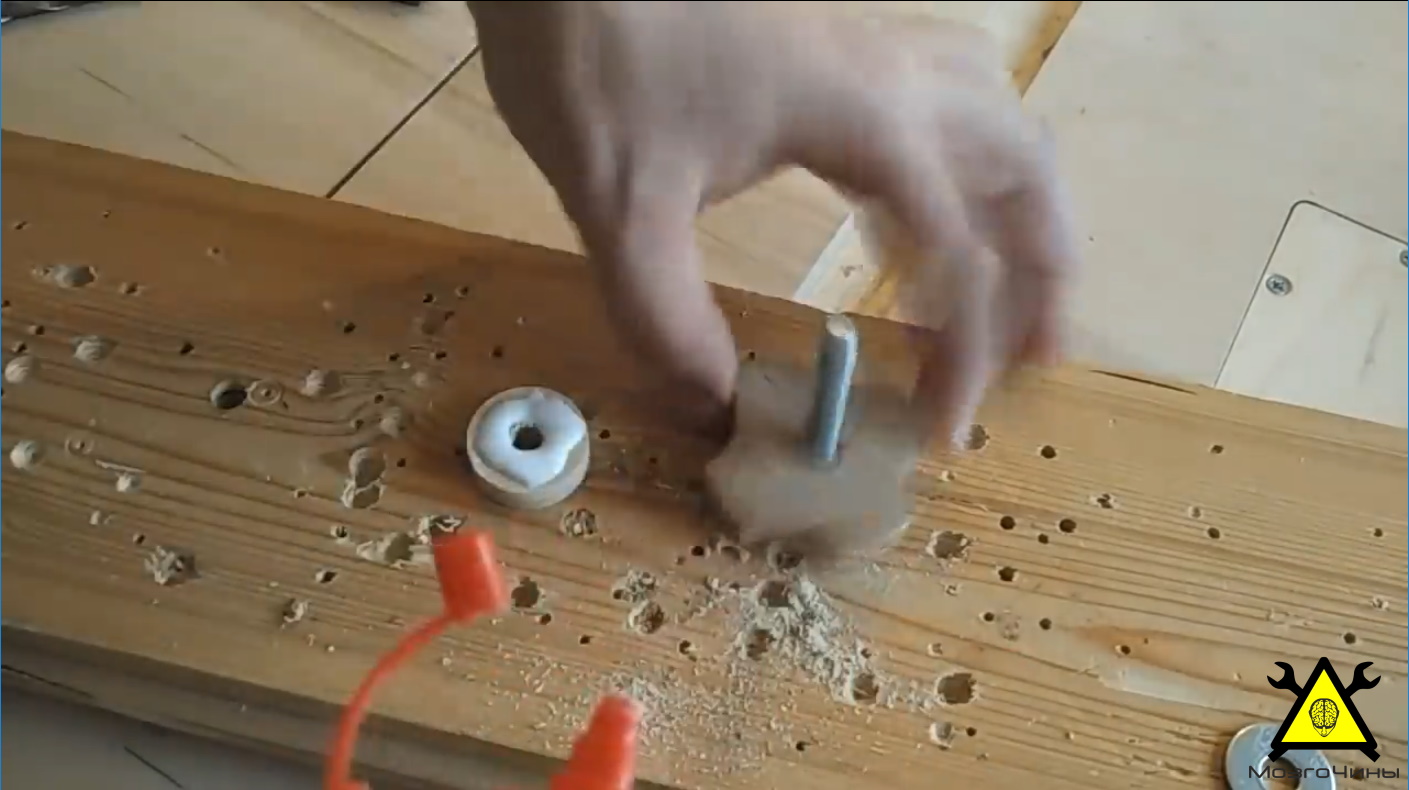

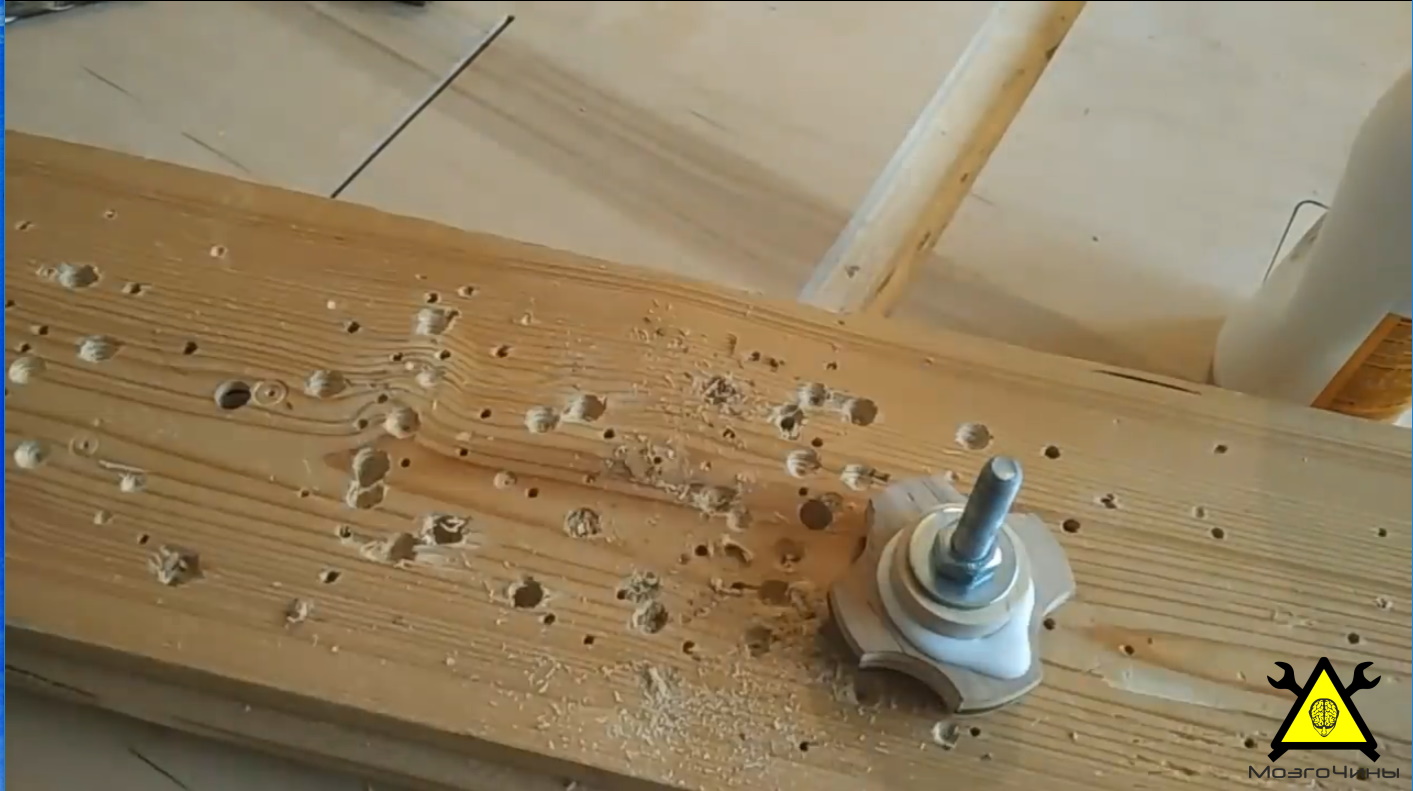

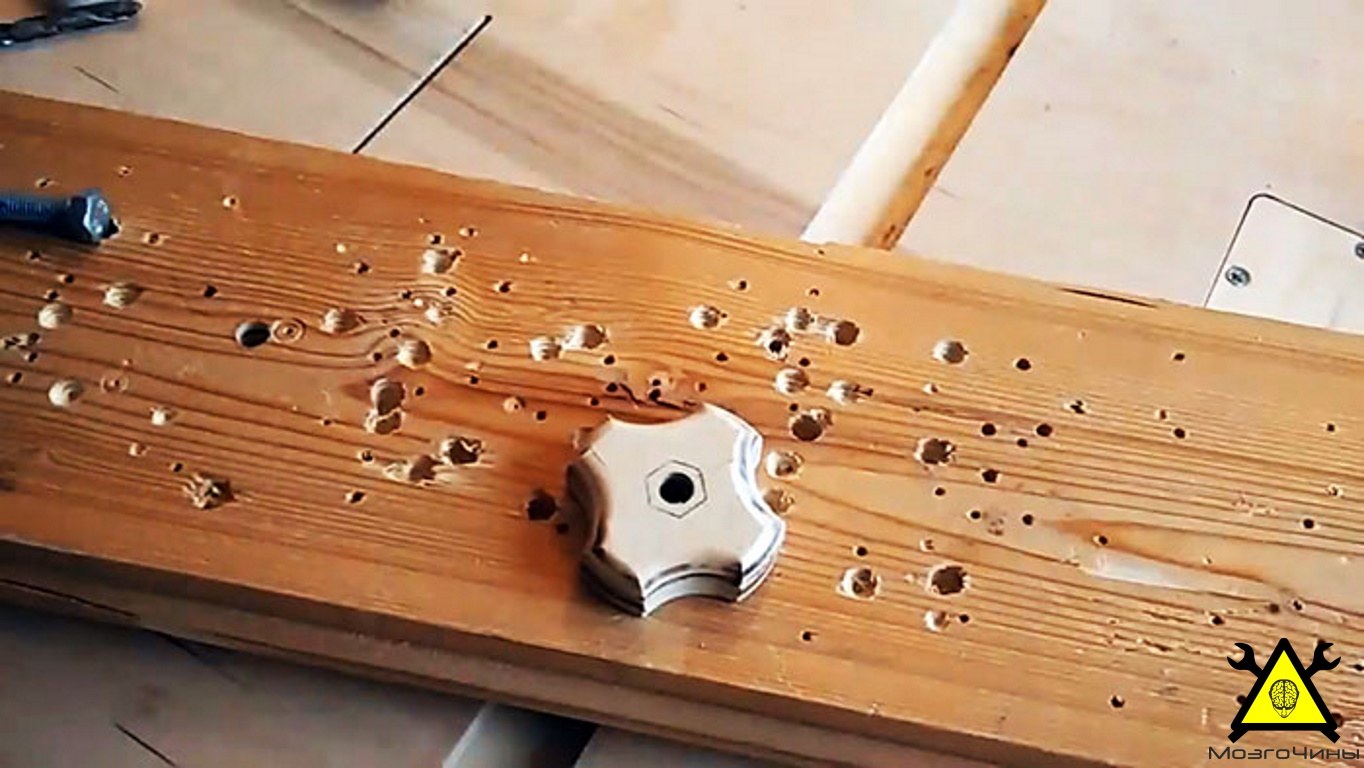

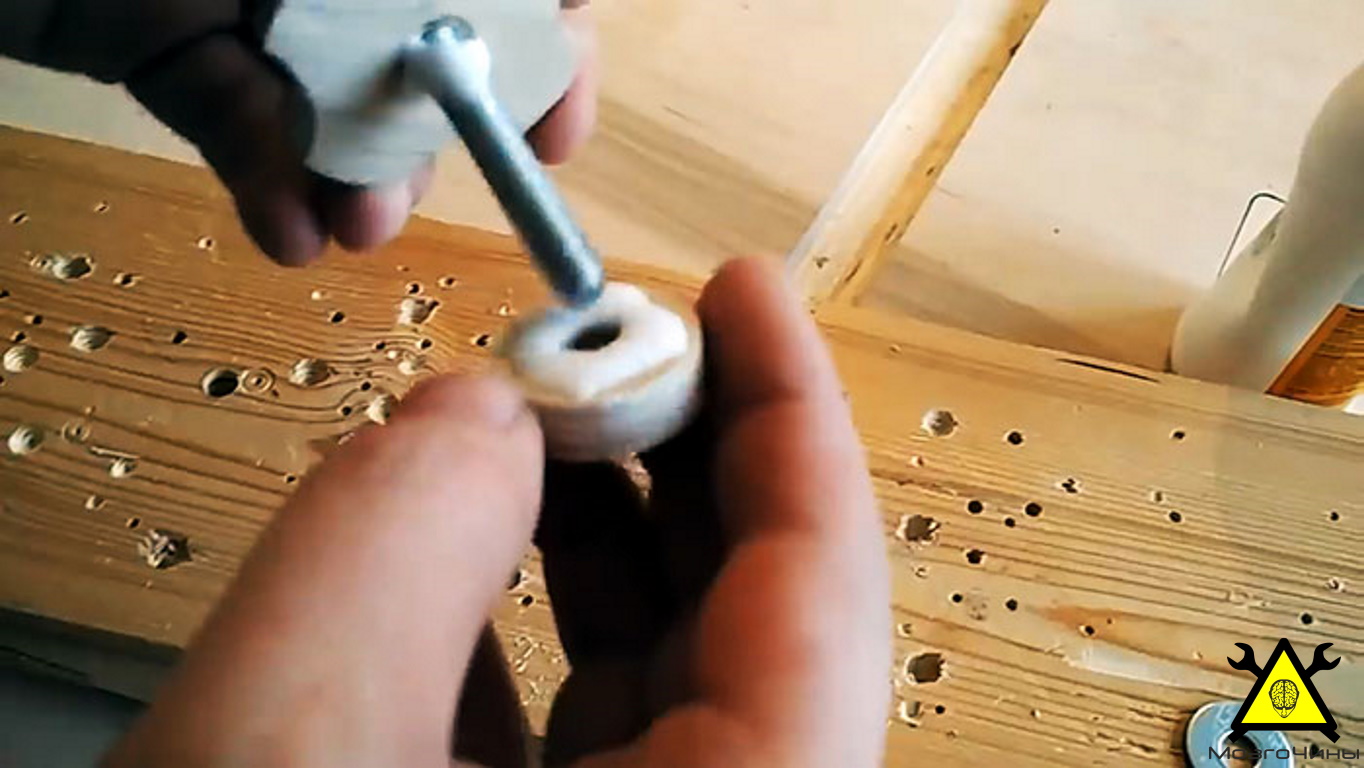

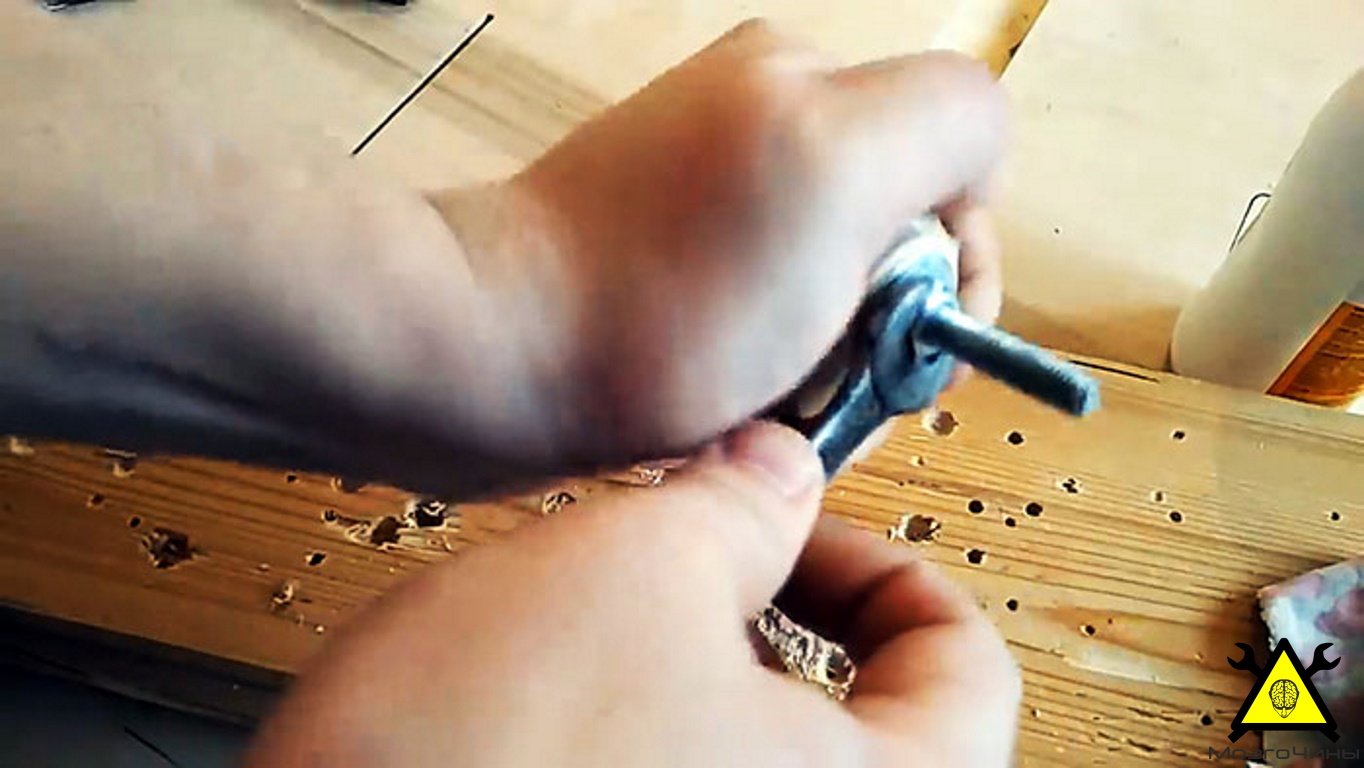

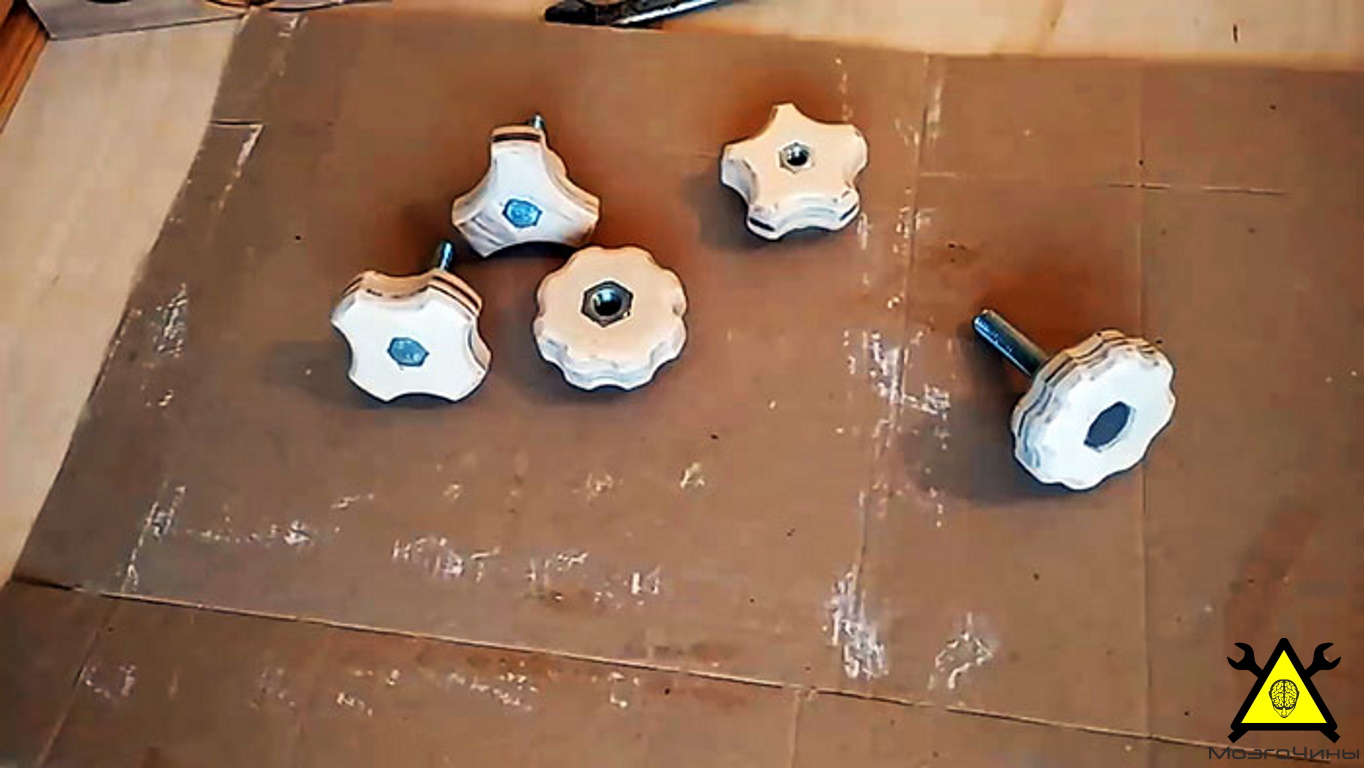

Далее рассверливаем центры полученных ранее заготовок сверлом на 2-3 мм меньше диаметра гайки или шляпки болта. Глубина рассверливаемого отверстия соответствует высоте гайки или шляпки. Затем при помощи стамески сформируем шестигранник. После этого впрессовываем болт или гайка, для большей надежности можно посадить их на клей.
