Приветствую всех мозгочинов! Предлагаю вам ознакомиться с моей многофункциональной самоделкой, которая проста, но очень полезна.

kak-profession…onalnyiy-kryuk1

Сама поделка сейчас выставлена на стартап и набирает отзывы.  Думаю, что наберет много, так как применение моего «зацепа» разнообразно и зависит от вашей фантазии, а работает крюк очень просто: при отсутствии нагрузки крюк расцепляется, а при поднятии – зубья захватывают предмет. При этом самоделка проста в эксплуатации, компактна и прочна. А теперь подробней и наглядней.











Шаг 1: Резка алюминия



kak-profession…onalnyiy-kryuk9



kak-profession…onalnyiy-kryuk10



kak-profession…onalnyiy-kryuk11



kak-profession…onalnyiy-kryuk12



kak-profession…onalnyiy-kryuk13



kak-profession…onalnyiy-kryuk14

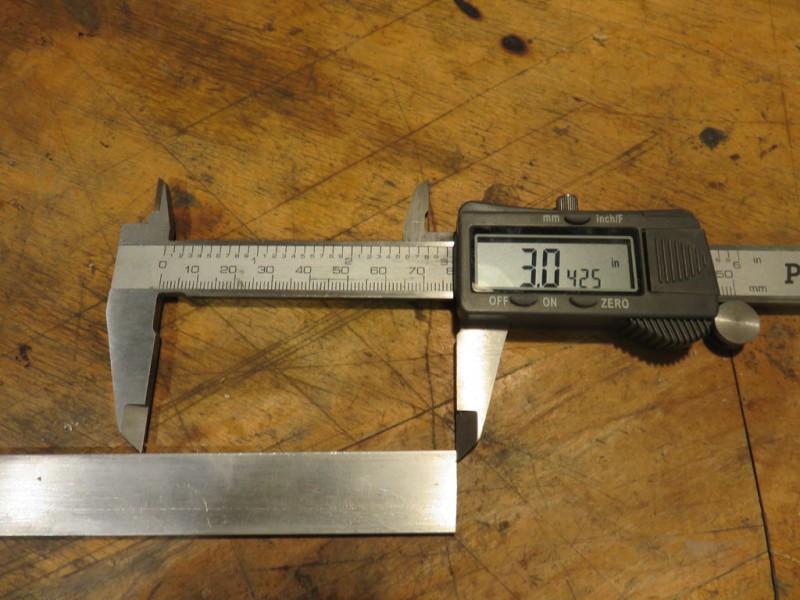

Из алюминия вырезаем 6 пластин размером 0.3х2х7.5см, при этом не забываем о ТБ.







Шаг 2: Фрезерование



kak-profession…onalnyiy-kryuk15



kak-profession…onalnyiy-kryuk17



kak-profession…onalnyiy-kryuk18



kak-profession…onalnyiy-kryuk19



kak-profession…onalnyiy-kryuk20

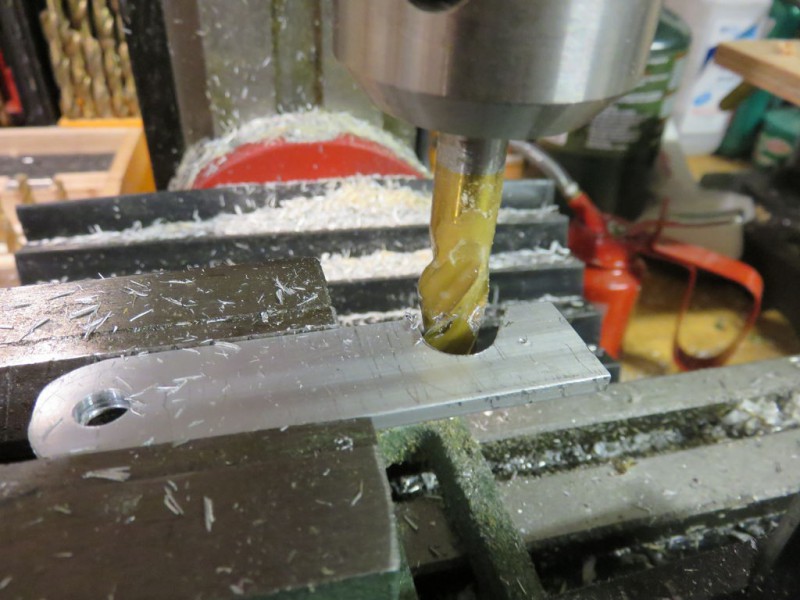

На алюминиевые пластины наносим контуры деталей и обрабатываем их мозгофрезой, высверливаем отверстия, обрабатываем края.







Шаг 3: Сборка



kak-profession…onalnyiy-kryuk21



kak-profession…onalnyiy-kryuk22



kak-profession…onalnyiy-kryuk23



kak-profession…onalnyiy-kryuk24



kak-profession…onalnyiy-kryuk25



kak-profession…onalnyiy-kryuk26



kak-profession…onalnyiy-kryuk27



kak-profession…onalnyiy-kryuk28

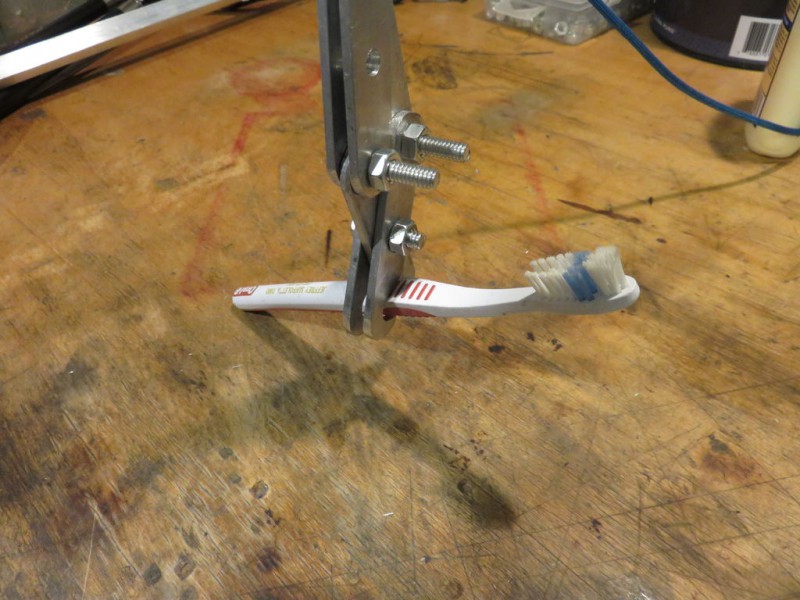

Подготовленные детали собираем вместе, используя крепежную фурнитуру. Прототип готов, теперь садимся за мозгокомпьютер!







Шаг 4: Разработка дизайна



kak-profession…onalnyiy-kryuk29



kak-profession…onalnyiy-kryuk30



kak-profession…onalnyiy-kryuk31

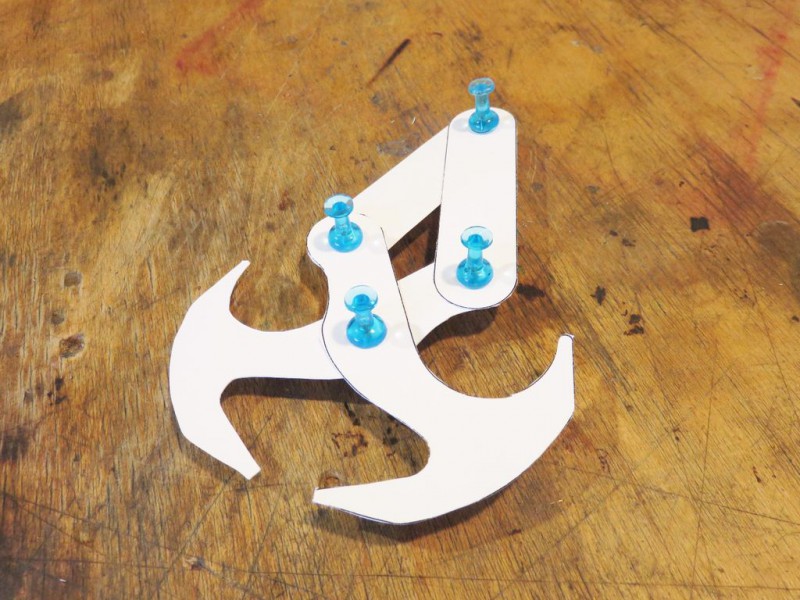

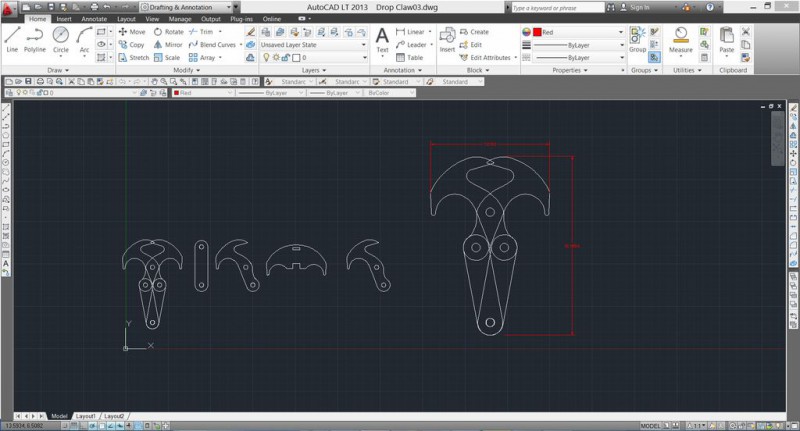

В моем любимом редакторе я разработал дизайн более профессионального крюка. Начал с простого прямоугольника 7.5х2см, добавил округление по краям, отверстия и приступил к зубьям. С ними немного «повозился», так как они перекрывают друг друга и имеют много кривых. После распечатки макета и его сборки на кнопки, убедился в функциональности дизайна, и приступил к лазерной резке.







Шаг 5: Лазерная резка



kak-profession…onalnyiy-kryuk32



kak-profession…onalnyiy-kryuk33



kak-profession…onalnyiy-kryuk34



kak-profession…onalnyiy-kryuk35

По разработанному дизайну на лазерном резаке нарезаем детали самоделки и собираем ее, используя крепежную фурнитуру. Я вместо алюминия использовал высокопрочный пластик – делрин.







Шаг 6: Применение

Самоделка готова и теперь наступил самый интересный шаг – ее применение и совершенствование!

Вот несколько моих вариантов:



kak-profession…onalnyiy-kryuk36



kak-profession…onalnyiy-kryuk37



kak-profession…onalnyiy-kryuk38



kak-profession…onalnyiy-kryuk39



kak-profession…onalnyiy-kryuk40



kak-profession…onalnyiy-kryuk41



kak-profession…onalnyiy-kryuk2



kak-profession…onalnyiy-kryuk3



kak-profession…onalnyiy-kryuk6



kak-profession…onalnyiy-kryuk5



kak-profession…onalnyiy-kryuk4



kak-profession…onalnyiy-kryuk8



kak-profession…onalnyiy-kryuk7

Еще в моих планах добавить к мозгозацепу магниты, создать более габаритную самоделку из титана, добавить отверстий для еще большего расширения функционала, и многое другое!
