Как сделать вакуумный подъемник в мастерскую

Перевел SaorY для mozgochiny.ru

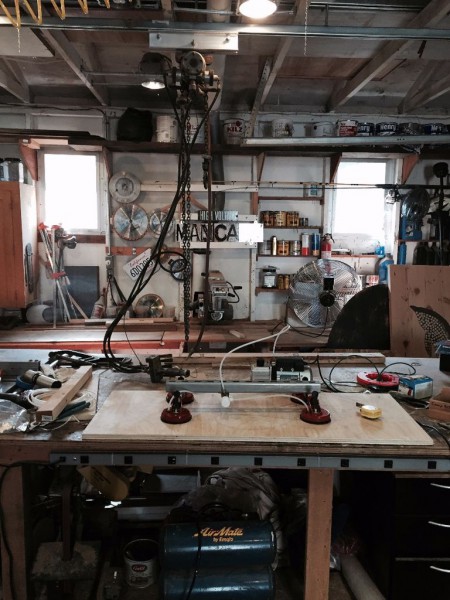

Приветствую, мозгочины! Порой при работах в мастерской требуется переместить не тяжелый, но габаритный груз и в одиночку справиться с этим затруднительно. Помочь в этом может вакуумный подъемник созданный своими руками.



kak-sdelat-vakuumnyiy-podemnik-v-masterskuyu1

kak-sdelat-vakuumnyiy-podemnik-v-masterskuyu2

kak-sdelat-vakuumnyiy-podemnik-v-masterskuyu3

Я планирую серьезно заняться изготовлением мебели, а не просто соорудить пару шкафчиков в кухню, и значит это, что придется столкнуться с габаритными листами фанеры, перемещать которые в одиночку не столько тяжело, сколько не удобно. Решением этого вопроса может быть приобретение фабричного подъемника, вариант не дешевый, либо изготовление собственного.

Подъемник-самоделка из данного мозгоруководства имеет верхний рельс диной 6 метров, его грузоподъемность (в основном из-за вагонетки P2950-EG 4)составляет около 100 кг, а все провода и шланги аккуратно «спрятаны» в трубу.

Вся поделка обошлась мне намного дешевле нежели покупная, и думаю послужит мне до глубокой старости.





Шаг 1: Материалы

  • вакуумный насос (70литров/мин)
  • беспроводной пульт управления розеткой для включения/отключения компрессора
  • двойные присоски -2шт.
  • воздушный шланг в катушке 6м — 4шт.
  • полиэтиленовая трубка диаметром 6мм — 4.5 метра или около того (для вакуумной линии)
  • штуцер 1/4 х 4 NPT — 2шт.
  • компрессионный латунный фиттинг 1/8 NPT X 1/4 — 9шт.
  • для тали я использовал воздушный подъемник Gardner Denver грузоподъемностью 500кг, использовал потому, что он был под рукой, но можно применить и электролебедку
  • для рельсы вагонетки и тележки используется металлический канал общей длиной 12м
  • для вагонетки я использовал Unistrut P2950-EG 4 — 2шт.
  • для трубы под шланги применяется 6м канализационной трубы диаметром 10см и отрезок 20см ПВХ трубы
  • болты и гайки
  • различные фиттинги диаметра 6мм



kak-sdelat-vakuumnyiy-podemnik-v-masterskuyu4

kak-sdelat-vakuumnyiy-podemnik-v-masterskuyu5

kak-sdelat-vakuumnyiy-podemnik-v-masterskuyu6







Шаг 2: Доработка присосок



kak-sdelat-vakuumnyiy-podemnik-v-masterskuyu7

kak-sdelat-vakuumnyiy-podemnik-v-masterskuyu8

kak-sdelat-vakuumnyiy-podemnik-v-masterskuyu9

Создание вакуумной мозгоподелки я начал с разбора на части вакуумных присосок. С помощью острого ножа отделил резиновые части присосок от металлических дисков, далее в дисках высверлил по одному отверстию, нарезал в них резьбу 1/8 дюйма и вкрутил в них компрессионные фиттинги 1/8 NTP х 1/4 на одном уровне с нижней стороной диска. Для прочности соединения «пропаял» фиттинги, а затем надел ранее снятые резинки и проклеил вакуумные чашки с помощью универсального клея, при этом использовал зажимы чтобы избежать сдвига резинок. В пластиковом корпусе присосок высверлил отверстия 2см для подключения вакуумных трубок, а еще укрепил их приклеив с помощью эпоксидной смолы несколько 2.5см-х деревянных шпунтов, и наконец, собрал присоски.

Сначала я хотел склеить резиновые части присосок резиновым мозгоклеем, но что-то не вышло во время сушки.

Кстати, без модификаций и вакуумного насоса эти присоски не в могут поднимать фанеру, они поднимают лишь не пористые материалы, например стекло.



Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.



Шаг 3:Сборка конструкции присосок



kak-sdelat-vakuumnyiy-podemnik-v-masterskuyu10

kak-sdelat-vakuumnyiy-podemnik-v-masterskuyu11

Из ПВХ трубы диаметром 2см сделал вакуумный коллектор, высверлил в нем отверстия под вакуумные трубки, нарезал в них резьбу и установил штуцеры. Присоски между собой соединил 60см-м отрезком металлического канала, с ним присоски крепятся с помощью 3см-х зажимов для канала. Чтобы сделать проушину для подъемной лебедки я использовал все те же аксессуары для металлического мозгоканала, но можно использовать и рым-болт диаметром 1см.





Шаг 4: Рельсы вагонетки



kak-sdelat-vakuumnyiy-podemnik-v-masterskuyu12

kak-sdelat-vakuumnyiy-podemnik-v-masterskuyu13

kak-sdelat-vakuumnyiy-podemnik-v-masterskuyu14

kak-sdelat-vakuumnyiy-podemnik-v-masterskuyu15

kak-sdelat-vakuumnyiy-podemnik-v-masterskuyu16

Крыша моей мастерской имеет балки ферм, но я не хочу их как-либо нарушать, то есть сверлить их. Поэтому рельсы для вагонетки самоделки я соорудил таким образом: к нижнему металлическому каналу приварил несколько 12см-х болтов диаметром 1см, на балки положил верхний канал и скрепил его с нижним через приваренные болты. Тем самым балки получились нетронутыми, а лишь зажатыми каналами рельс. Каналы соединил по бокам перемычками 5х10см и приварил их, тем самым сделав контур из каналов.

Сама тележка состоит из 2-х кусков алюминиевого канала, соединенных болтовыми соединениями с вагонетками Unistrut по обоим сторонам тележки. Средний болт проходит через проушину лебедки.

Во время мозгосборки рельсы я так увлекся сваркой, что потом пришлось потратить около часа на выпрямление боковой распорки прежде чем сварить контур.





Шаг 5: Труба воздуховода



kak-sdelat-vakuumnyiy-podemnik-v-masterskuyu17

kak-sdelat-vakuumnyiy-podemnik-v-masterskuyu18

kak-sdelat-vakuumnyiy-podemnik-v-masterskuyu19

kak-sdelat-vakuumnyiy-podemnik-v-masterskuyu20

Чтобы сделать крепление для вакуумного шланга от компрессора я использовал две 3-х метровых канализационных трубы диаметром 10см, которые разрезал вдоль по всей длине и в качестве вагонетки воздуховода кусок 7.5-й трубы ПВХ. По обе стороны тележки я проложил по 2-е катушки вакуумного шланга, так как с одной катушкой возникают трудности при растяжении, а затем вывел их через вагонетку воздуховода с помощью фиттингов для 6мм-ой трубки и трубки воздуховода лебедки. С одного бока подключается вакуумный насос для присосок, а второго насос для тали. Зеленый шнурок (см. фото) нужен для перемещения вагонетки воздуховода параллельно лебедке с присосками. Сама канализационная труба крепится к балкам с помощью саморезов с шайбами. Для включения и отключения мозгоподелки я использовал розетку с беспроводным пультом управления.

На этом все, благодарю за внимание!
